Pompes de haute qualité et de grande robustesse utilisées efficacement pour le drainage en génie civil et jusqu’à des applications en puits profonds. Tout en intégrant les exigences les plus grandes TSURMI a produit cette série de pompes très puissantes et faites pour durer les travaux de drainages et d’épuisements les plus difficiles.
Vous êtes ici :
- Acceuil >
- Suisse >
- Epuisement de chantier >
- Construction >
- KTZ

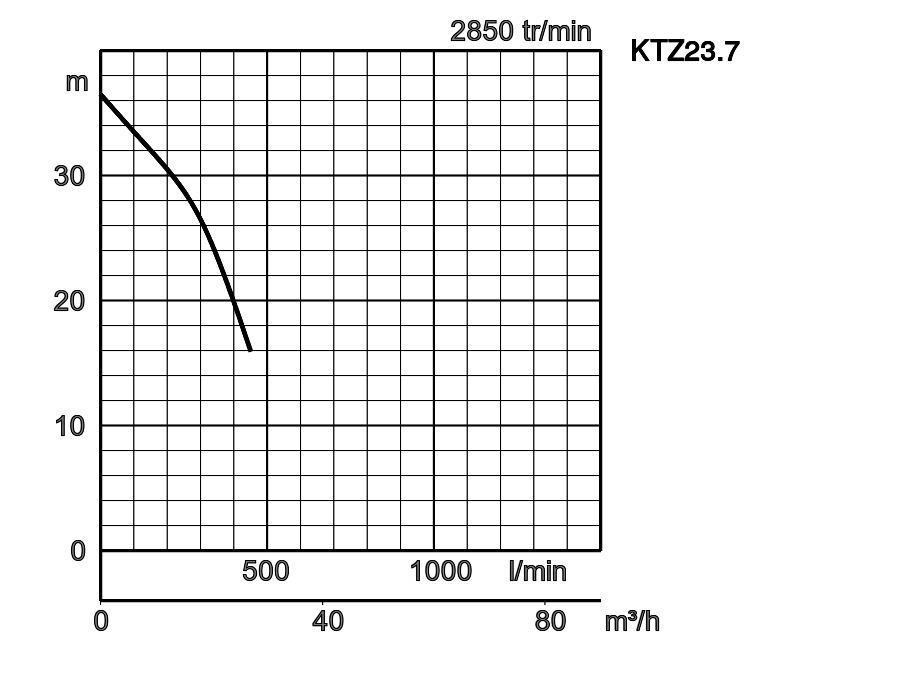

KTZ | 400V / 50Hz
Downloads

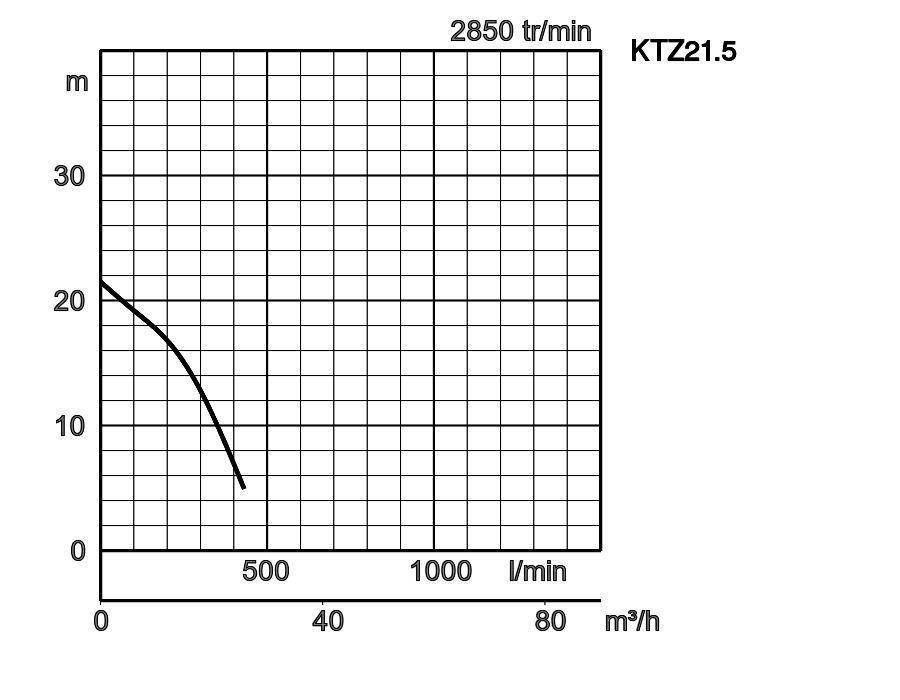

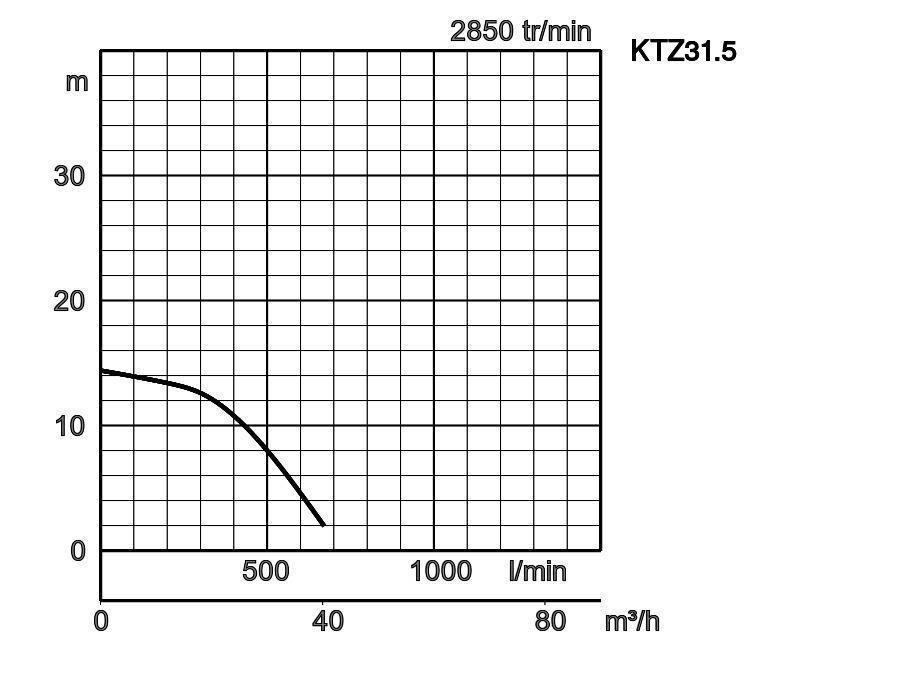

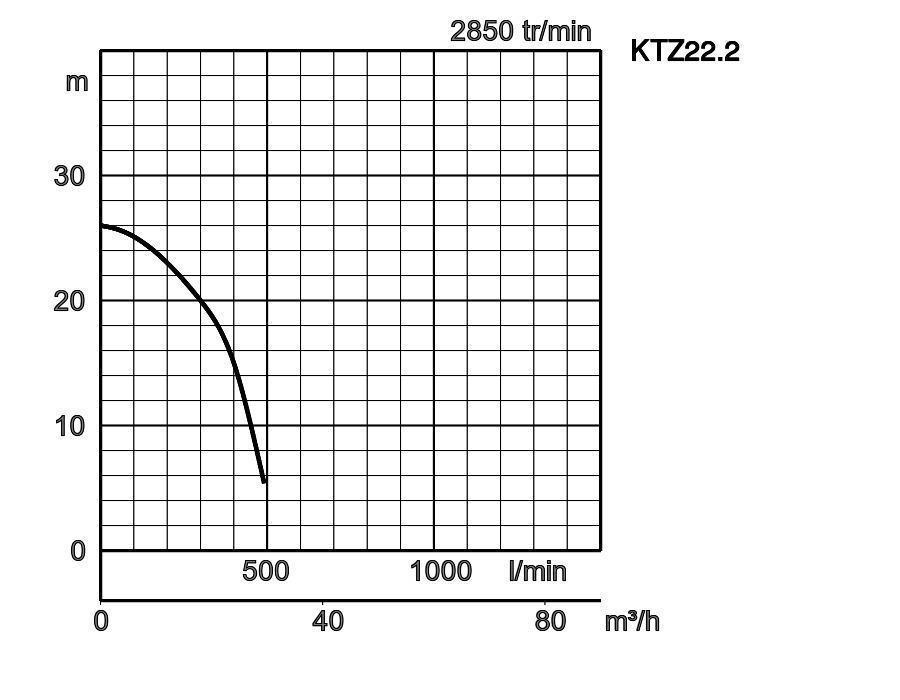

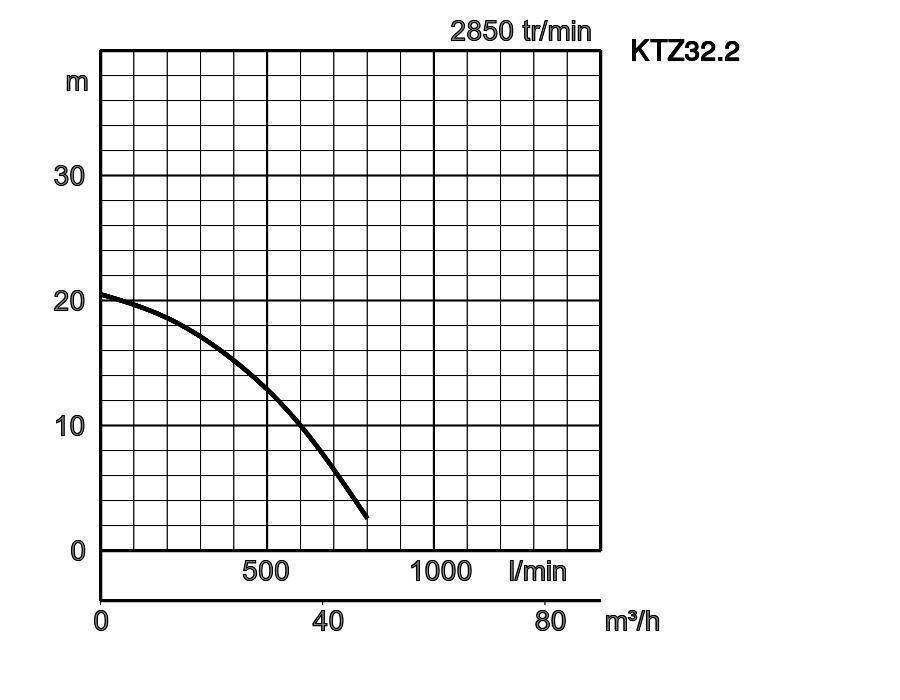

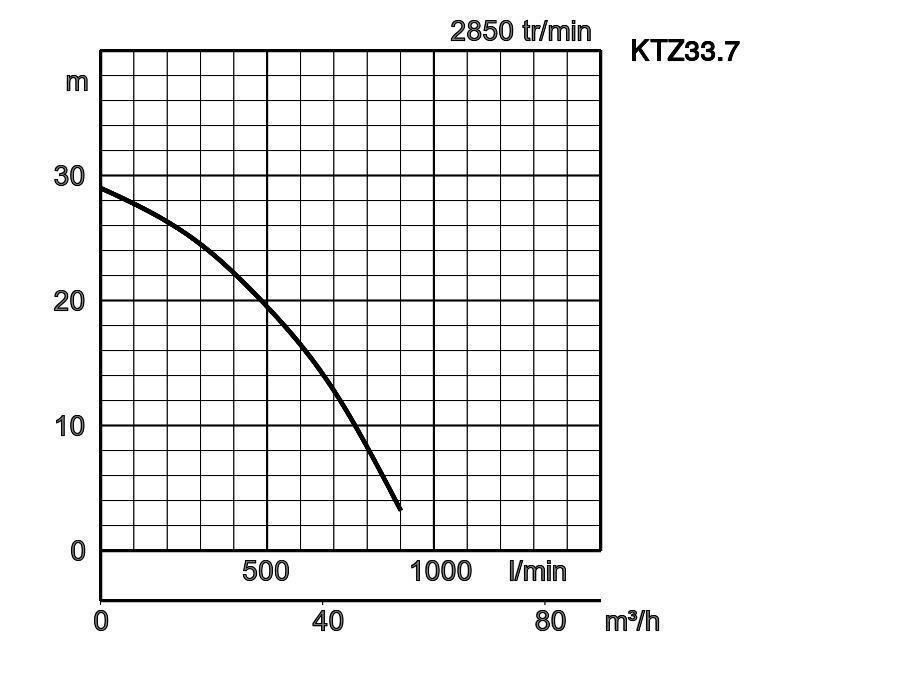

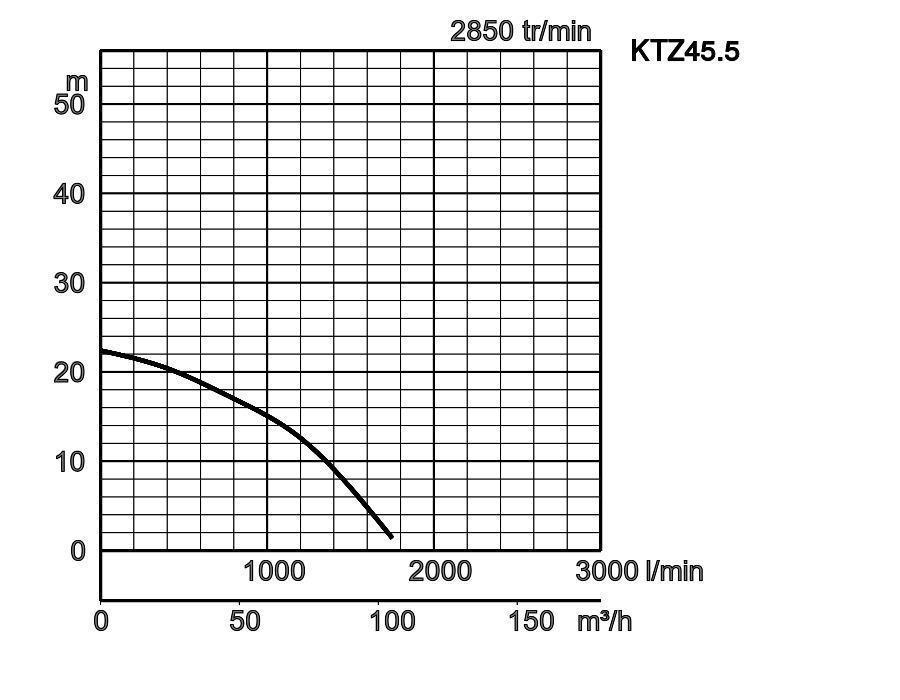

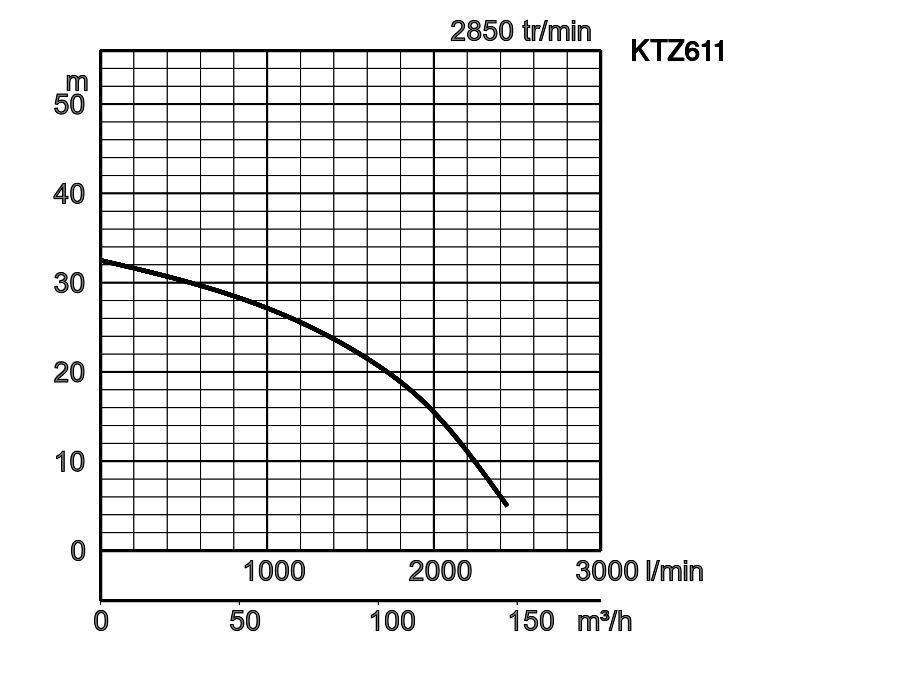

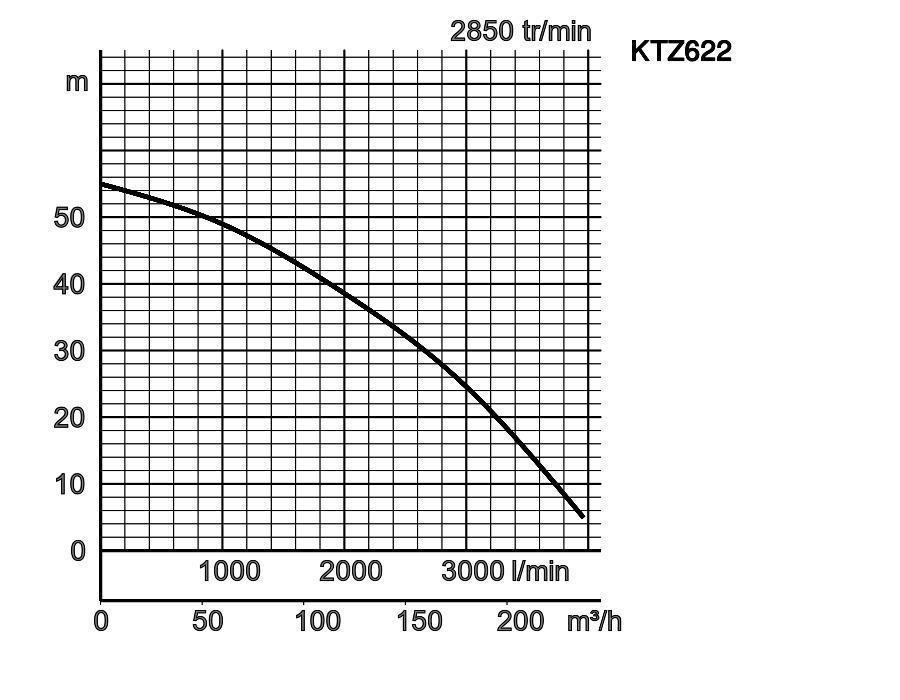

| Modèles | Code couleur courbe | Tubulure de refoulement mm | Puissance moteur kW | Courant nominal A | HMT maxi m | Débit maxi l/min | Poids brut sans câble kg | Granulométrie maxi ø mm | résistance à la pression maxi m | Longueur câble m |
|---|---|---|---|---|---|---|---|---|---|---|
| KTZ21.5 | 50 | 1,5 | 3,5 | 21,5 | 430 | 35,0 | 8,5 | 25 | 20 | |
| KTZ31.5 | 80 | 1,5 | 3,5 | 14,4 | 670 | 34,0 | 8,5 | 25 | 20 | |
| KTZ22.2 | 50 | 2,2 | 5,0 | 26,0 | 500 | 36,0 | 8,5 | 25 | 20 | |
| KTZ32.2 | 80 | 2,2 | 5,0 | 20,4 | 800 | 35,0 | 8,5 | 25 | 20 | |
| KTZ23.7 | 50 | 3,7 | 7,7 | 36,5 | 450 | 62,0 | 8,5 | 25 | 20 | |
| KTZ33.7 | 80 | 3,7 | 7,7 | 29,0 | 900 | 62,0 | 8,5 | 25 | 20 | |
| KTZ43.7 | 100 | 3,7 | 7,7 | 18,0 | 1440 | 62,0 | 8,5 | 25 | 20 | |
| KTZ35.5 | 80 | 5,5 | 11,4 | 32,0 | 1100 | 76,0 | 8,5 | 25 | 20 | |
| KTZ45.5 | 100 | 5,5 | 11,4 | 22,5 | 1740 | 77,0 | 8,5 | 25 | 20 | |
| KTZ47.5 | 100 | 7,5 | 15,1 | 40,0 | 1400 | 100,0 | 12 | 25 | 20 | |
| KTZ67.5 | 150 | 7,5 | 15,1 | 31,0 | 2030 | 99,0 | 20 | 25 | 20 | |
| KTZ411 | 100 | 11,0 | 22,0 | 48,5 | 1440 | 130,0 | 12 | 25 | 20 | |
| KTZ611 | 150 | 11,0 | 22,0 | 32,5 | 2440 | 131,0 | 20 | 25 | 20 | |
| KTZ415 | 100 | 15,0 | 28,3 | 55,0 | 1980 | 146,0 | 12 | 25 | 20 | |
| KTZ615 | 150 | 15,0 | 28,3 | 39,5 | 2800 | 146,0 | 20 | 25 | 20 | |
| KTZ422 | 100 | 22,0 | 37,6 | 71,0 | 2740 | 295 | 8,5 | 25 | 20 | |
| KTZ622 | 150 | 22,0 | 37,6 | 55,0 | 3960 | 296,0 | 12 | 25 | 20 |
KTZ21.5_2.pdf
| ø Refoulement mm | 50, 80, 100, 150 | |||
|---|---|---|---|---|
| Fluide Pompé | Température | 0-40°C | ||
| Type de Fluide | Eaux de pluie, eaux chargées en sable, eaux souterraines | |||
| Pompe | Compo- sants | Turbine | Turbine semi-ouvert | |
| Garnitures | Double garniture mécanique | |||
| Roulements | Roulements à billes étanches | |||
| Matériaux | Turbine | Fonte au chrôme | ||
| Corps | Fonte grise EN-GJL-200 | |||
| Plaque d'aspiration | Fonte ductile EN-GJS-500-7 | |||
| Garnitures | Carbure de silicium, bain d'huile | |||
| Moteur | Lubrification | Huile hydraulique (ISO VG32) | ||
| Isolation | Classe d'isolation F | |||
| Protection Moteur (integrée) | Ipsotherme ronde | |||
| Phase / Tension | Triph./400V/50Hz / dém. direct | |||
| Type, Pôles | Moteur à induction, 2 pôles, IP68 | |||
| Matériaux | Corps | Fonte grise EN-GJL-200 | ||
| Arbre | INOX EN-X30Cr13 | |||
| Câble | Caoutchouc, NSSHÖU | |||
| Type de Refoulement | Sortie filetée/Queue cannelée | |||
Dimensions en mm:
-
-
- KTZ21.5
- KTZ31.5
- KTZ22.2
- KTZ32.2
- KTZ23.7
- KTZ33.7

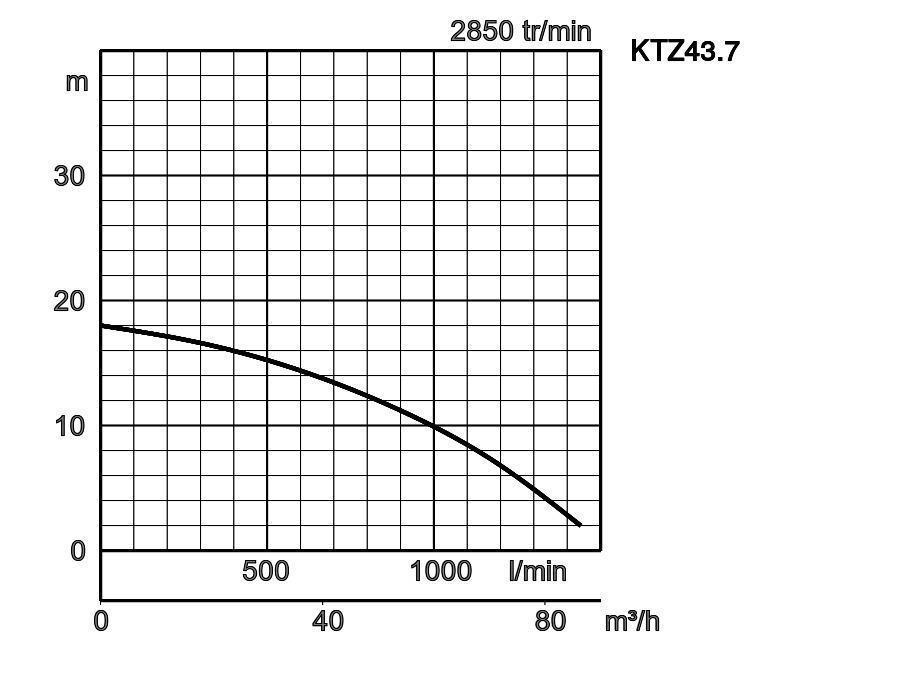

- KTZ43.7

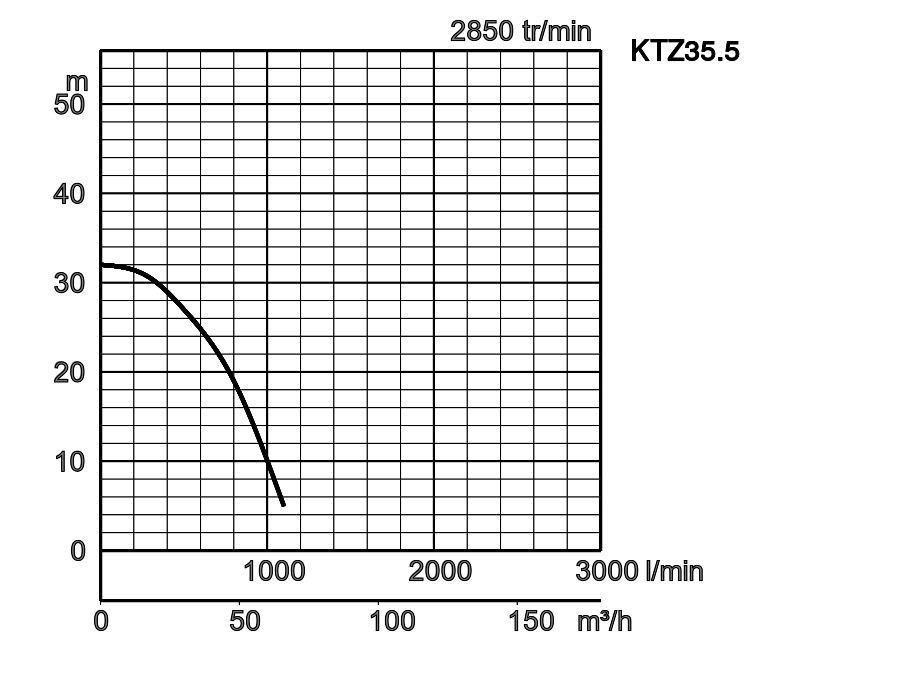

- KTZ35.5
- KTZ45.5

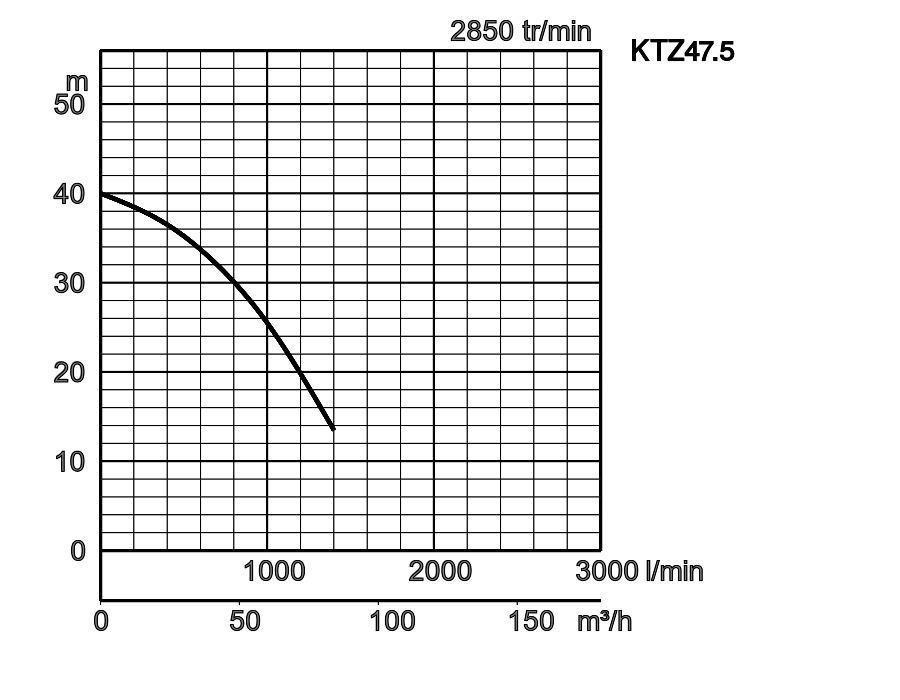

- KTZ47.5

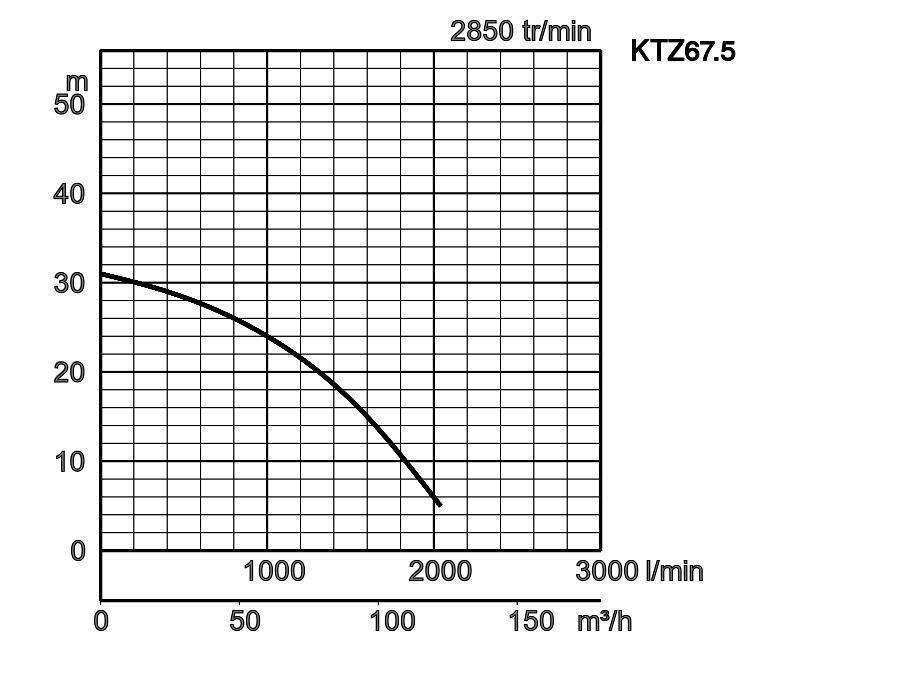

- KTZ67.5

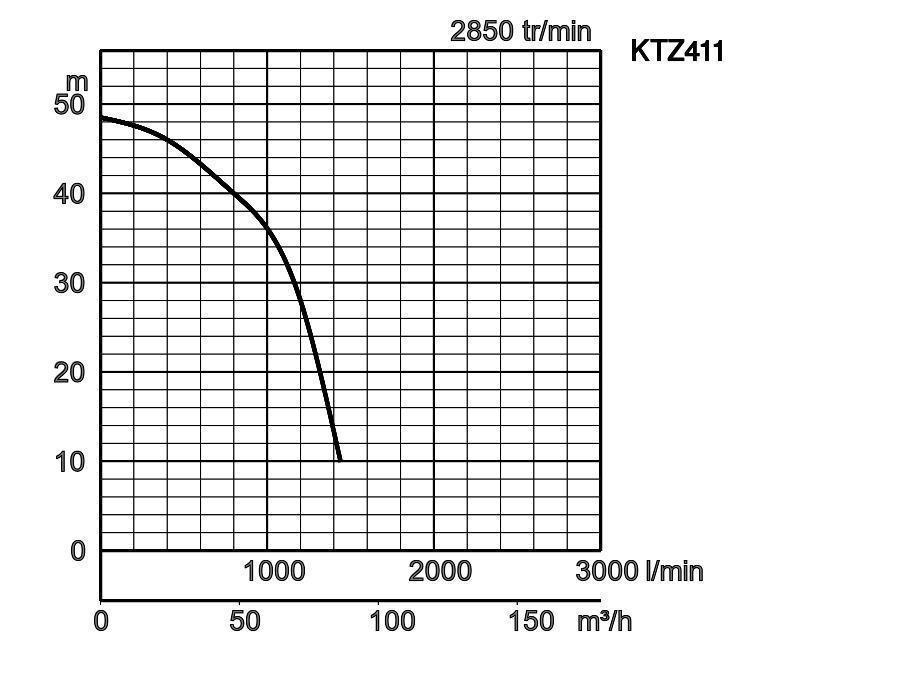

- KTZ411
- KTZ611

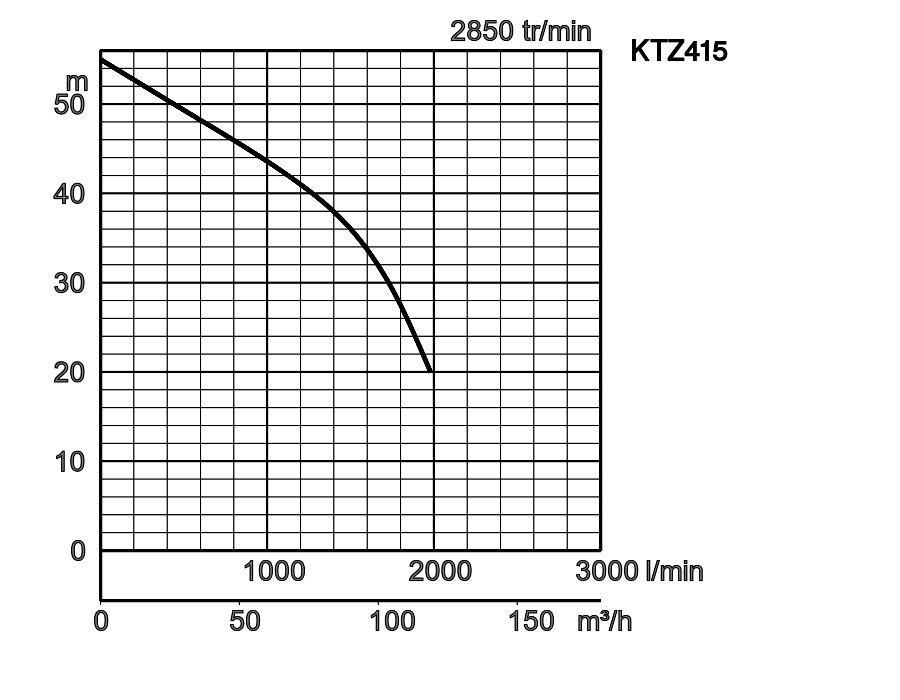

- KTZ415

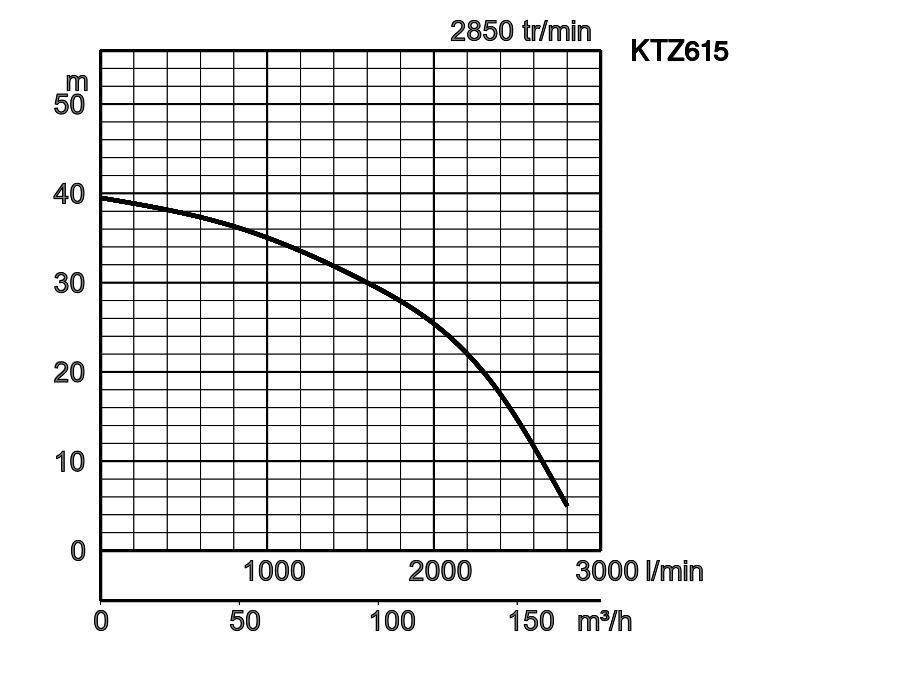

- KTZ615
- KTZ622

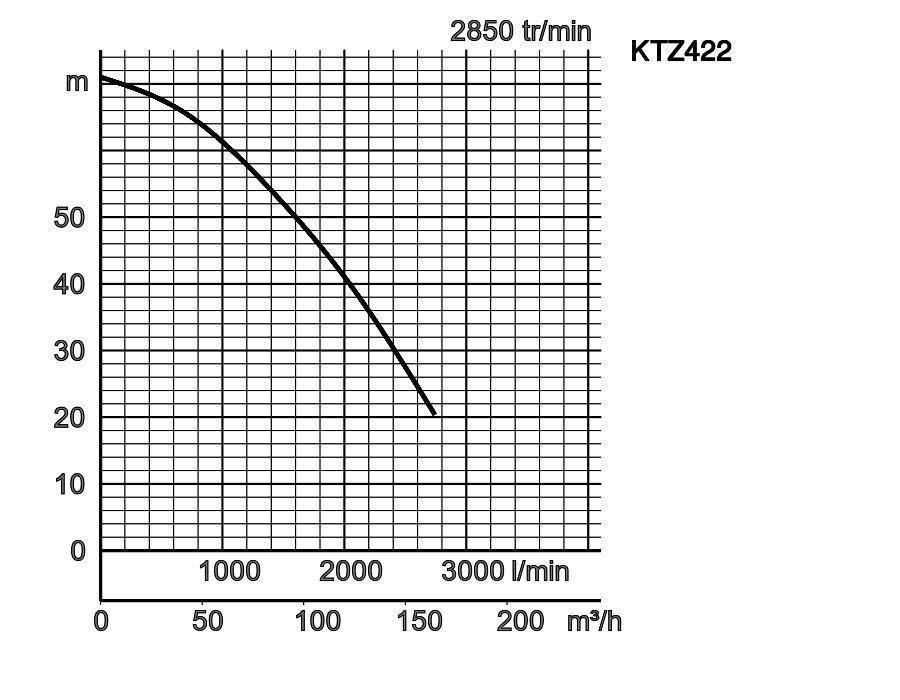

- KTZ422
W1: Niveau minimum de pompage
| Modèles | A | A1 | B | D | H | W1 |
|---|---|---|---|---|---|---|
| KTZ21.5 | 235 | 173 | 529 | 216 | 648 | 120 |
| KTZ31.5 | 235 | 173 | 529 | 216 | 648 | 120 |
| KTZ22.2 | 235 | 173 | 549 | 216 | 668 | 120 |
| KTZ32.2 | 235 | 173 | 549 | 216 | 668 | 120 |
| KTZ23.7 | 283 | 213 | 667 | 252 | 637 | 150 |
| KTZ33.7 | 283 | 213 | 677 | 252 | 637 | 150 |
| KTZ43.7 | 283 | 213 | 687 | 252 | 637 | 150 |
| KTZ35.5 | 363 | 306 | 721 | 258 | 688 | 150 |
| KTZ45.5 | 379 | 306 | 731 | 258 | 688 | 150 |
| KTZ47.5 | 330 | 245 | 812 | 314 | 697 | 190 |
| KTZ67.5 | 361 | 285 | 874 | 314 | 697 | 190 |
| KTZ411 | 374 | 260 | 864 | 350 | 740 | 190 |
| KTZ611 | 374 | 260 | 884 | 350 | 740 | 190 |
| KTZ415 | 428 | 374 | 864 | 350 | 740 | 190 |
| KTZ615 | 457 | 374 | 884 | 350 | 740 | 190 |
| KTZ422 | 528 | 485 | 1200 | 413 | 1123 | 330 |
| KTZ622 | 558 | 485 | 1220 | 413 | 1123 | 330 |
Dans les utilisations abrasives et corrosives, une usure survient naturellement plus fortement sur certains composants. Nous vous prions à ce sujet d'observer nos rapports d'utilisations sur www.tsurumi.eu/french/applications.htm
