GSZ | 400V / 50Hz
Downloads
| Modèles | Code couleur courbe | Tubulure de refoulement mm | Puissance moteur kW | Courant nominal A | HMT maxi m | Débit maxi l/min | Poids brut sans câble kg | Granulométrie maxi ø mm | résistance à la pression maxi m | Longueur câble m |
|---|---|---|---|---|---|---|---|---|---|---|
| GSZ2-75-4 | 250 | 75,0 | 146,0 | 52,0 | 12500 | 1140,0 | 25 | 20 | 20 | |
| GSZ2-75-4L | 250 | 75,0 | 146,0 | 38,0 | 17500 | 1200,0 | 25 | 20 | 20 |
GSZ2-75-4_2.pdf
| ø Refoulement mm | 250 | |||
|---|---|---|---|---|
| Fluide Pompé | Température | 0-40°C | ||
| Type de Fluide | Eaux de pluie, eaux chargées en sable, eaux souterraines | |||
| Pompe | Compo- sants | Turbine | Turbine type fermé | |
| Garnitures | Double garniture mécanique | |||
| Roulements | Roulements à billes étanches | |||
| Matériaux | Turbine | Fonte d'INOXydable DIN X5CrNi18-10, Fonte au chrôme | ||
| Corps | Fonte grise EN-GJL-200 | |||
| Garnitures | Carbure de silicium, bain d'huile | |||
| Moteur | Lubrification | Huile hydraulique (ISO VG32) | ||
| Isolation | Classe d'isolation E | |||
| Phase / Tension | Triph./400V/50Hz / étoile-triangle | |||
| Type, Pôles | Moteur à induction, 4 pôles, IP68 | |||
| Protection Moteur (integrée) | Protection miniature | |||
| Matériaux | Corps | Fonte grise EN-GJL-200 | ||
| Arbre | INOX EN-X30Cr13 | |||
| Câble | Caoutchouc, NSSHÖU | |||
| Type de Refoulement | Bride JIS10K | |||
Dimensions en mm:
-
-

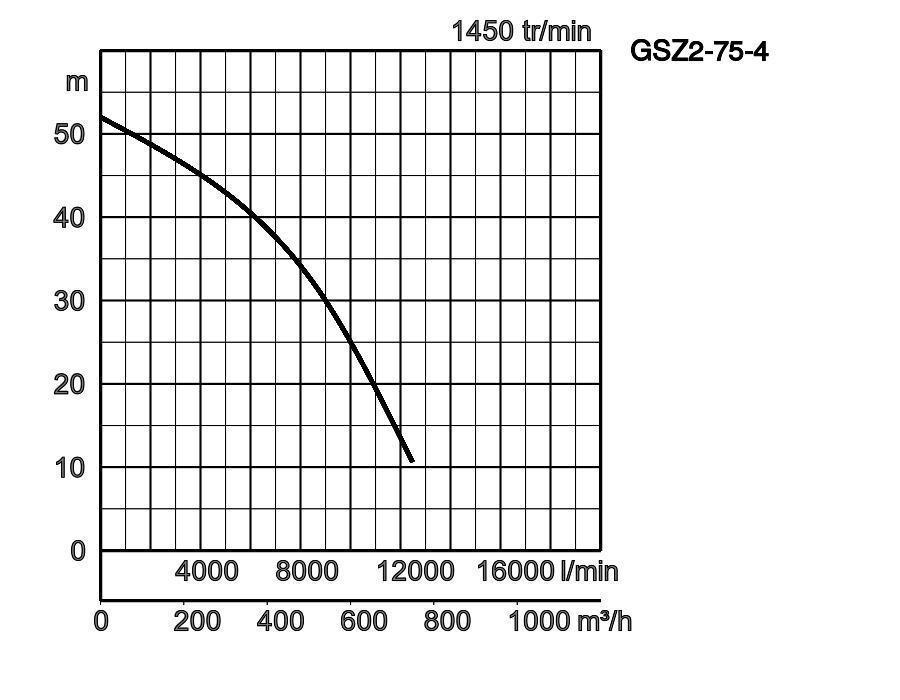

- GSZ2-75-4

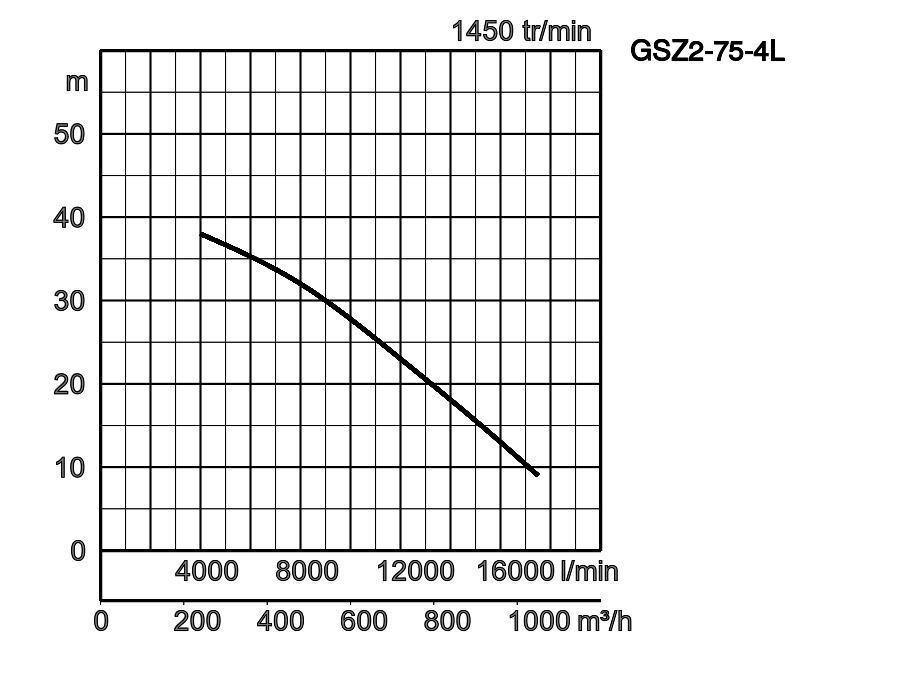

- GSZ2-75-4L
W1: Niveau minimum de pompage
| Modèles | d | A | A1 | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|
| GSZ2-75-4 | 250 | 1050 | 850 | 655 | 708 | 1733 | 510 |
| GSZ2-75-4L | 250 | 1050 | 850 | 700 | 739 | 1778 | 730 |
Dans les utilisations abrasives et corrosives, une usure survient naturellement plus fortement sur certains composants. Nous vous prions à ce sujet d'observer nos rapports d'utilisations sur www.tsurumi.eu/french/applications.htm
