A l’aide d’une turbine et d’une plaque d’aspiration en acier spécial, la durée de vie de la pompe a été essentiellement prolongée. Le corps de pompe est équipé d’une large zone de passage, d’une forte épaisseur et d’un materiel résistant à l’abrasion.
Vous êtes ici :
- Acceuil >
- Belgique >
- Epuisement de chantier >
- Constructions de tunnel >
- GPN
GPN | 400V / 50Hz
| Modèles | Code couleur courbe | Tubulure de refoulement mm | Puissance moteur kW | Courant nominal A | HMT maxi m | Débit maxi l/min | Poids brut sans câble kg | Granulométrie maxi ø mm | résistance à la pression maxi m | Longueur câble m |
|---|---|---|---|---|---|---|---|---|---|---|

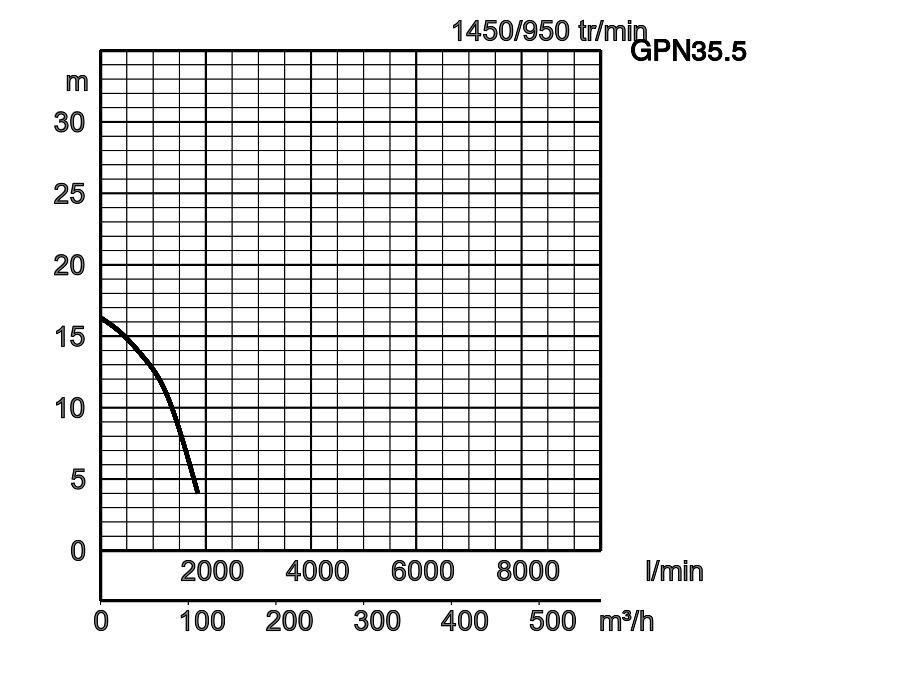

| GPN35.5 | 80 | 5,5 | 12,1 | 16,3 | 1900 | 145,0 | 30 | 20 | 20 | |

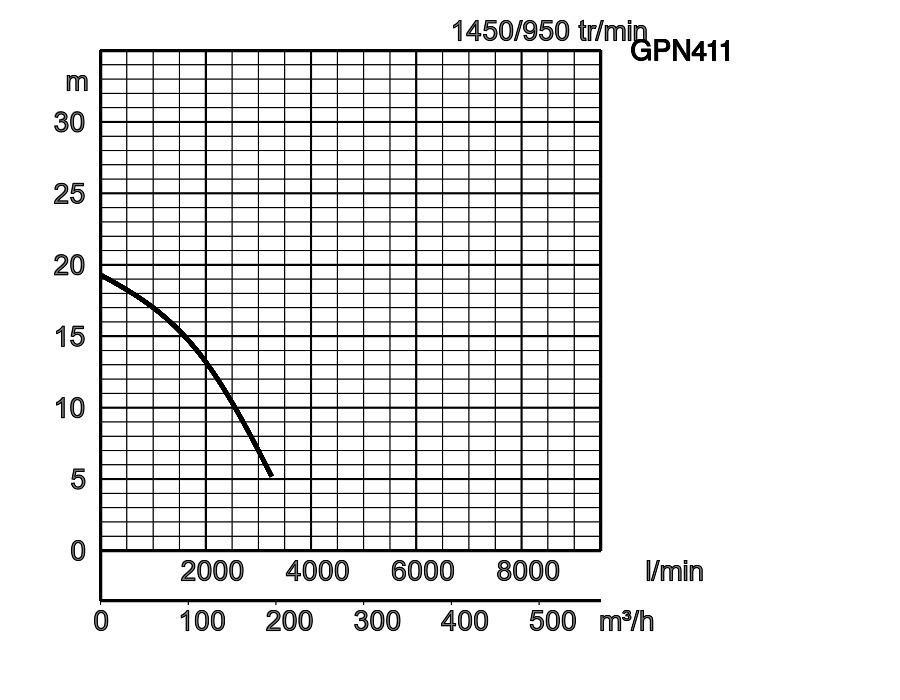

| GPN411 | 100 | 11,0 | 22,0 | 19,3 | 3250 | 217,0 | 30 | 20 | 20 | |
| GPN415 | 100 | 15,0 | 25,8 | 21,5 | 4110 | 220,0 | 30 | 20 | 20 | |

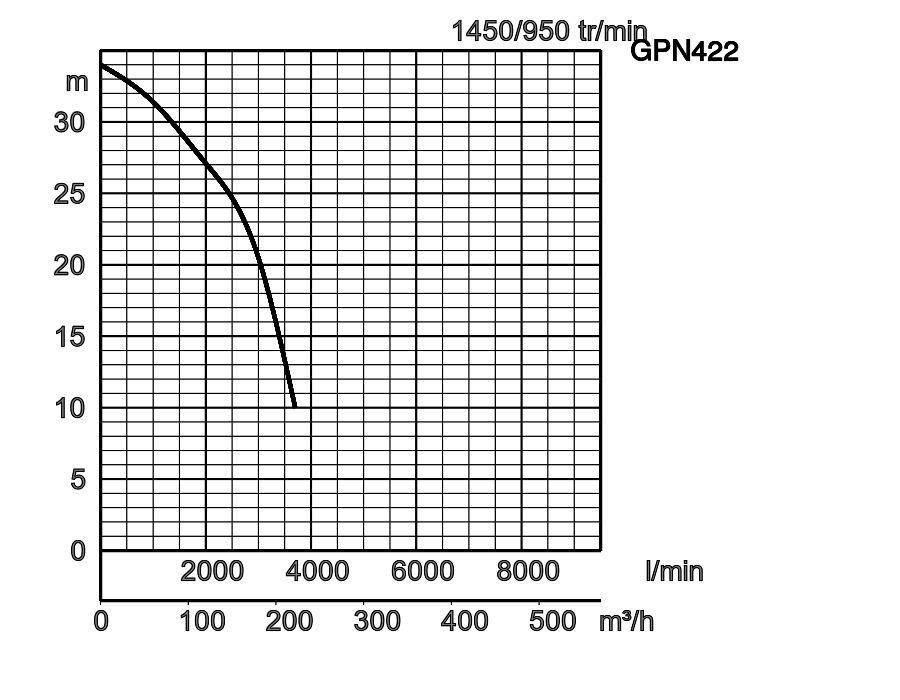

| GPN422 | 100 | 22,0 | 42,5 | 34,0 | 3700 | 415,0 | 30 | 20 | 20 | |

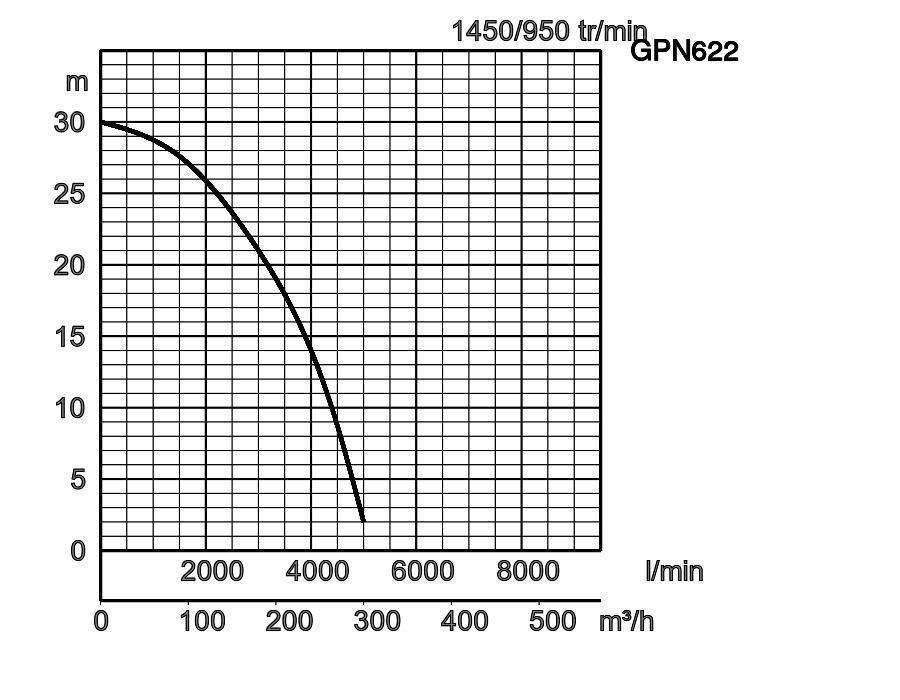

| GPN622 | 150 | 22,0 | 42,5 | 30,0 | 5000 | 415,0 | 30 | 30 | 20 | |

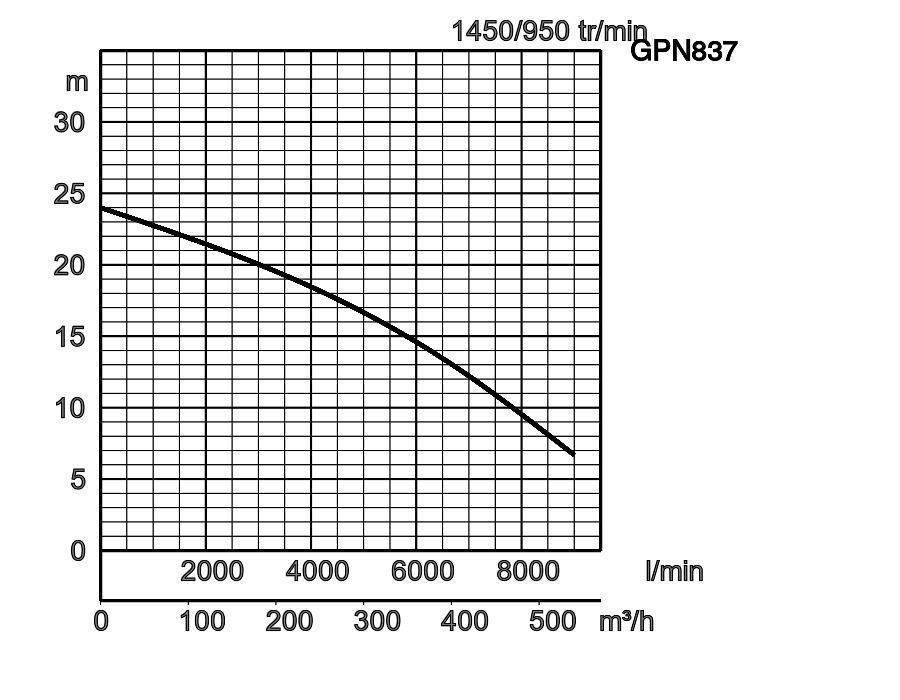

| GPN837 | 200 | 37,0 | 74,0 | 24,0 | 9000 | 815,0 | 30 | 30 | 20 |
GPN35.5_2.pdf
| ø Refoulement mm | 80, 100, 150 | |||
|---|---|---|---|---|
| Fluide Pompé | Température | 0-40°C | ||
| Type de Fluide | Eaux très chargées, sableuses, boues, bentonite | |||
| Pompe | Compo- sants | Turbine | Turbine type ouvert | |
| Garnitures | Double garniture mécanique | |||
| Roulements | Roulements à billes étanches | |||
| Matériaux | Turbine | Fonte au chrôme | ||
| Corps | Fonte grise EN-GJL-200 | |||
| Plaque d'aspiration | Fonte au chrôme | |||
| Garnitures | Carbure de silicium, bain d'huile | |||
| Moteur | Protection Moteur (integrée) | Ipsotherme ronde | ||
| Lubrification | Huile hydraulique (ISO VG32) | |||
| Type, Pôles | Moteur à induction, 4 pôles, IP68, Moteur à induction, 6 pôles, IP68 | |||
| Phase / Tension | Triph./400V/50Hz / dém. direct, Triph./400V/50Hz / étoile-triangle | |||
| Isolation | Classe d'isolation E, Classe d'isolation B, Classe d'isolation F | |||
| Matériaux | Corps | Fonte grise EN-GJL-150 | ||
| Arbre | Acier au molybdène | |||
| Câble | Caoutchouc, NSSHÖU | |||
| Type de Refoulement | Sortie filetée/Queue cannelée | |||
Dimensions en mm:
-
-
- GPN35.5
- GPN411
- GPN415
- GPN622
- GPN422
- GPN837
W1: Niveau minimum de pompage
| Modèles | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|
| GPN35.5 | 487 | 426 | 448 | 326 | 390 | 796 | 290 |
| GPN411 | 617 | 517 | 500 | 347 | 450 | 879 | 315 |
| GPN415 | 617 | 618 | 500 | 347 | 451 | 879 | 315 |
| GPN422 | 725 | 625 | 528 | 335 | 573 | 1102 | 300 |
| GPN622 | 725 | 625 | 528 | 335 | 572 | 1102 | 300 |
| GPN837 | 1015 | 850 | 898 | 615 | 749 | 1606 | 560 |
Dans les utilisations abrasives et corrosives, une usure survient naturellement plus fortement sur certains composants. Nous vous prions à ce sujet d'observer nos rapports d'utilisations sur www.tsurumi.eu/french/applications.htm
