La bomba de la serie UT viene equipada con un impulsor vortex instalado dentro de un gran caracol, previniendo los atascos causados por la materia sólida.
Usted está aquí:
UT | 230V / 400V / 50Hz
| Modelo | COLOR CURVA | Salidad descarga mm | Potencia de salida en Kw | Fases | r.p.m. | Altura a caudal 0 m | Máx. Caudal l/min. | Sistema de arranque | Peso en seco kg * | Paso del impulsor en mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| instalación transport. | Con sistema de tubos guías | instalación transport. | Con sistema de tubos guías | |||||||||

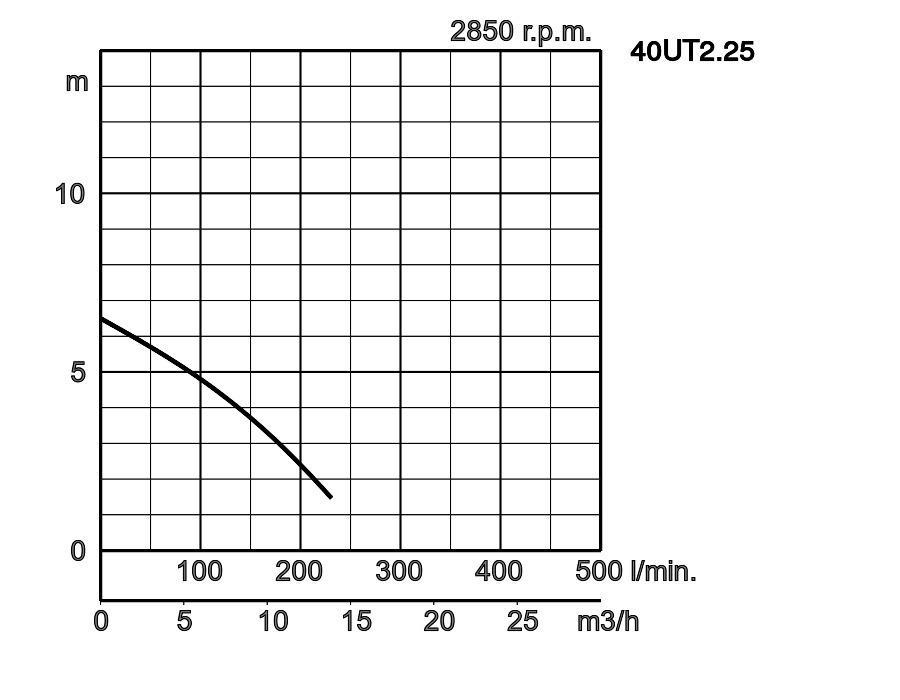

| 40UT2.25 | opcional | 40 | 0,25 | 3 | 2850 | 6,5 | 230 | directo | 13,5 | - | 35 | |
| 40UT2.25S | opcional | 40 | 0,25 | 1 | 2850 | 6,5 | 230 | directo | 14,0 | - | 35 | |

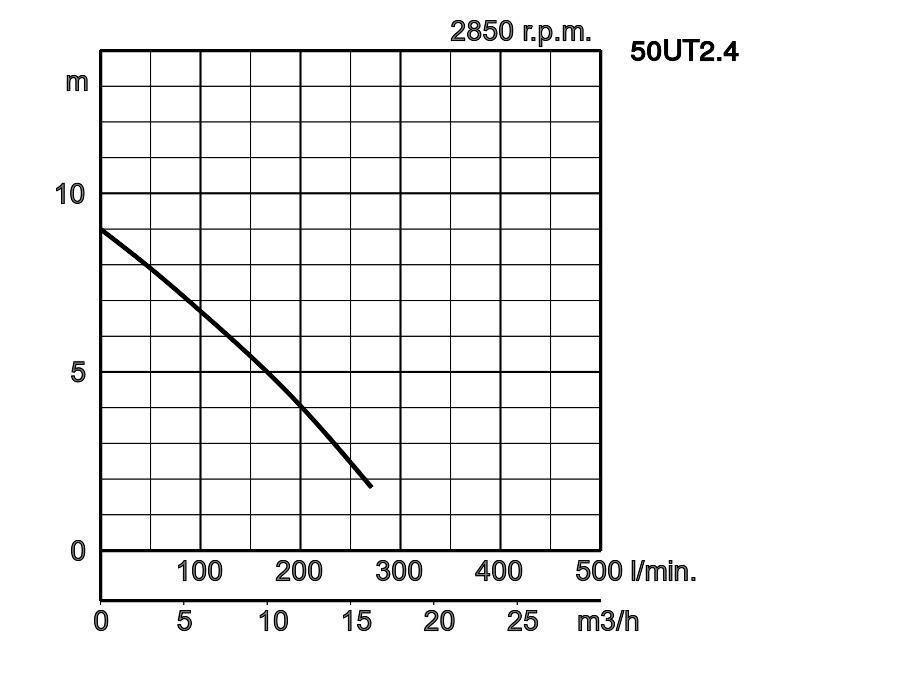

| 50UT2.4 | opcional | 50 | 0,4 | 3 | 2850 | 9,0 | 270 | directo | 13,5 | - | 35 | |
| 50UT2.4S | opcional | 50 | 0,4 | 1 | 2850 | 9,0 | 270 | directo | 14,0 | - | 35 | |

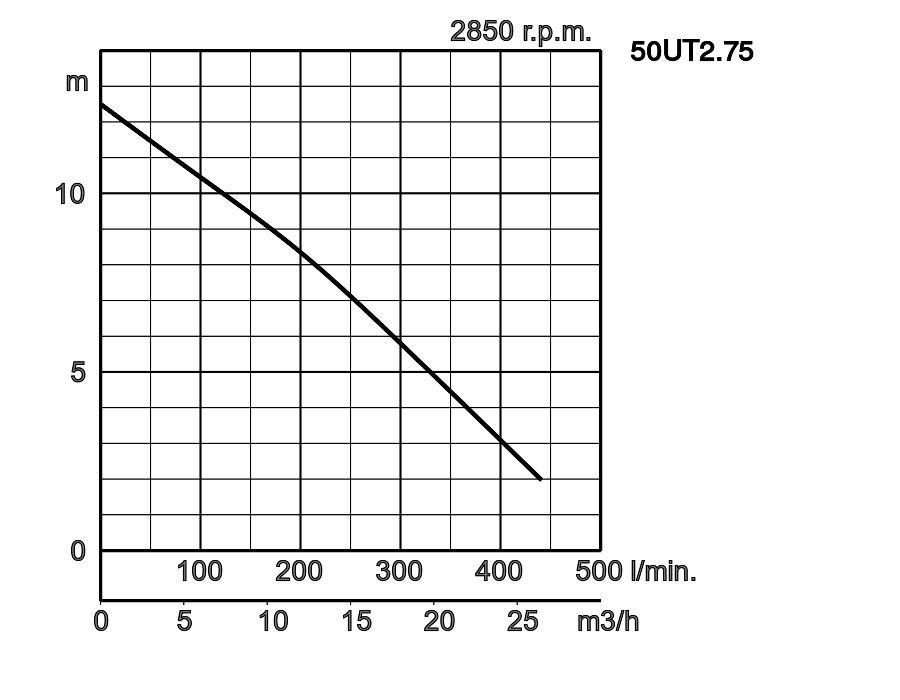

| 50UT2.75 | opcional | 50 | 0,75 | 3 | 2850 | 12,5 | 440 | directo | 16,0 | - | 35 | |
| 50UT2.75S | opcional | 50 | 0,75 | 1 | 2850 | 12,5 | 440 | directo | 17,0 | - | 35 | |
40UT2.25_3.pdf
| descarga mm. | 40mm, 50mm | |||
|---|---|---|---|---|
| Fluido a bombear | Temperatura | 0 - 40ºC | ||
| Tipo de vertido | Aguas residuales municipales, aguas con sólidos | |||
| Bomba | Elementos | Impulsor | Impulsor VORTEX | |
| Sellado eje | Doble Junta Mecánica | |||
| Cojinetes | Rodamientos a bolas sellados | |||
| Material | Impulsor | Plástico | ||
| Carcasa | Fundición Hierro Gris EN-GJL-200 | |||
| Sellado eje | Carburo de Silicio en baño de aceite | |||
| Motor | Aislamiento | Aislamiento clase E | ||
| Lubricación | Aceite de turbinas (ISO VG32) | |||
| Protección del Motor Interna | Protector térmico | |||
| Fases / Voltaje | Monofásico 230 - 50 Hz., 400 V / III / 50 Hz - Directo | |||
| Tipo , Polos | Motor de inducción 2 Polos, IP68 | |||
| Material | Carcasa | Fundición Hierro Gris EN-GJL-150 | ||
| Eje | Ac.inox.EN-X6Cr13 | |||
| Cable eléctrico | Goma, 10m H07RN-F | |||
| Conexión de descarga | Brida de rosca interior, JIS10K | |||
| Accesorios opcionales | Conjunto instalación fija "TOK" para bombas pequeñas | |||
Dimensiones en mm.:
-
-
- 40UT2.25S
- 40UT2.25
- 50UT2.4
- 50UT2.4S
- 50UT2.75
- 50UT2.75S
W1: Nivel mínimo de agua
| Modelo | A | A4 | B | D | FL1 | FL2 | H | W1 | W2 |
|---|---|---|---|---|---|---|---|---|---|
| 40UT2.25 | 239 | 205 | 101 | 161 | - | - | 350 | 110 | 300 |
| 40UT2.25S | 239 | 205 | 101 | 161 | - | - | 350 | 110 | 300 |
| 50UT2.4 | 242 | 205 | 101 | 161 | - | - | 350 | 110 | 300 |
| 50UT2.4S | 242 | 205 | 101 | 161 | - | - | 350 | 110 | 300 |
| 50UT2.75 | 242 | 205 | 101 | 161 | - | - | 406 | 110 | 350 |
| 50UT2.75S | 242 | 205 | 101 | 161 | - | - | 406 | 110 | 350 |
Tener en cuenta que: tanto los codos de descarga, como lo zocales de instalación fija como las bases de las bombas son accesorios y como tales deberán pedirse separadamente.
