La serie UYZ está equipada con un impulsor vortex y una carcasa amplia de la bomba. Esta construcción previene los atascos provocados por impurezas de gran tamaño o fibrosas.
Usted está aquí:
- Inicio >
- España >
- Tratamiento de Aguas residuales >
- Ganadería y piscicultura >
- 80UYZ
80UYZ | 400V / 50Hz
Downloads
Serie similar
| Modelo | COLOR CURVA | Salidad descarga mm | Potencia de salida en Kw | Fases | r.p.m. | Altura a caudal 0 m | Máx. Caudal l/min. | Sistema de arranque | Peso en seco kg * | Paso del impulsor en mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| instalación transport. | Con sistema de tubos guías | instalación transport. | Con sistema de tubos guías | |||||||||

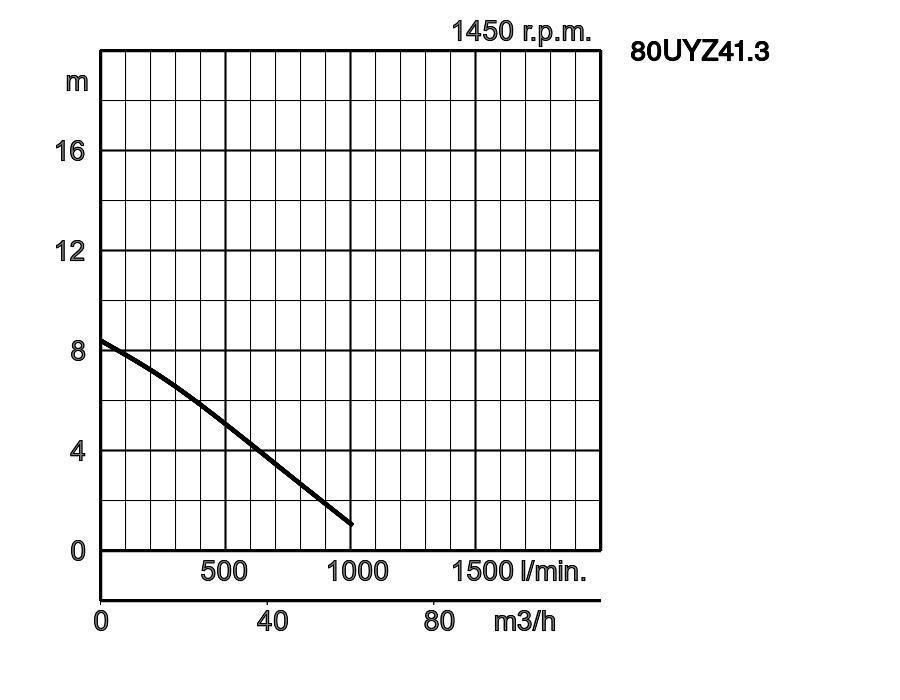

| 80UYZ41.3 | TOS80UYZ41.3 | 80 | 1,3 | 3 | 1450 | 8,4 | 1000 | directo | 78,0 | 62,7 | 80 | |

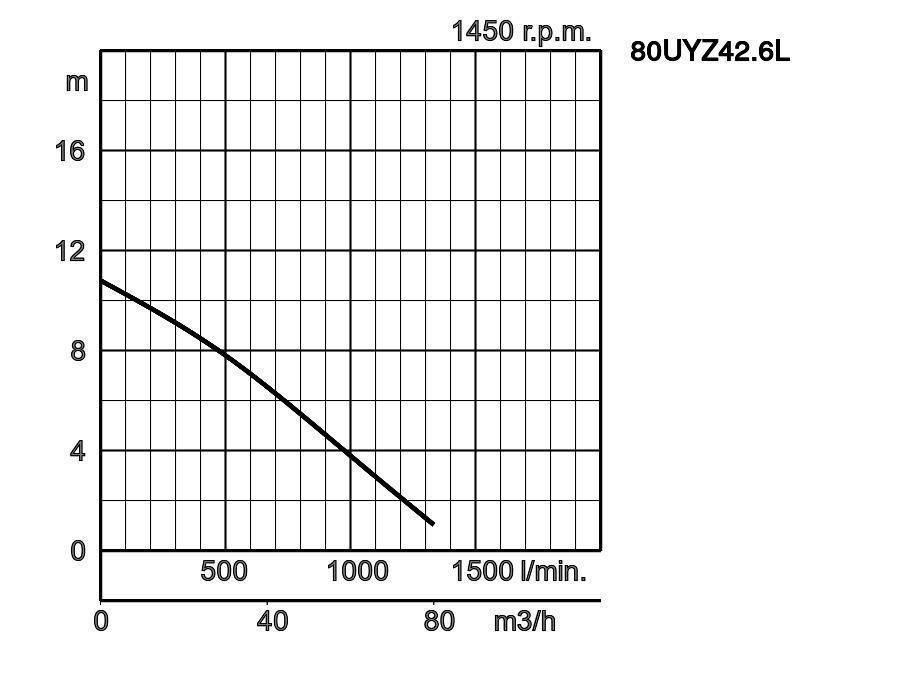

| 80UYZ42.6L | TOS80UYZ42.6L | 80 | 2,6 | 3 | 1450 | 10,8 | 1330 | directo | 86,2 | 70,9 | 80 | |

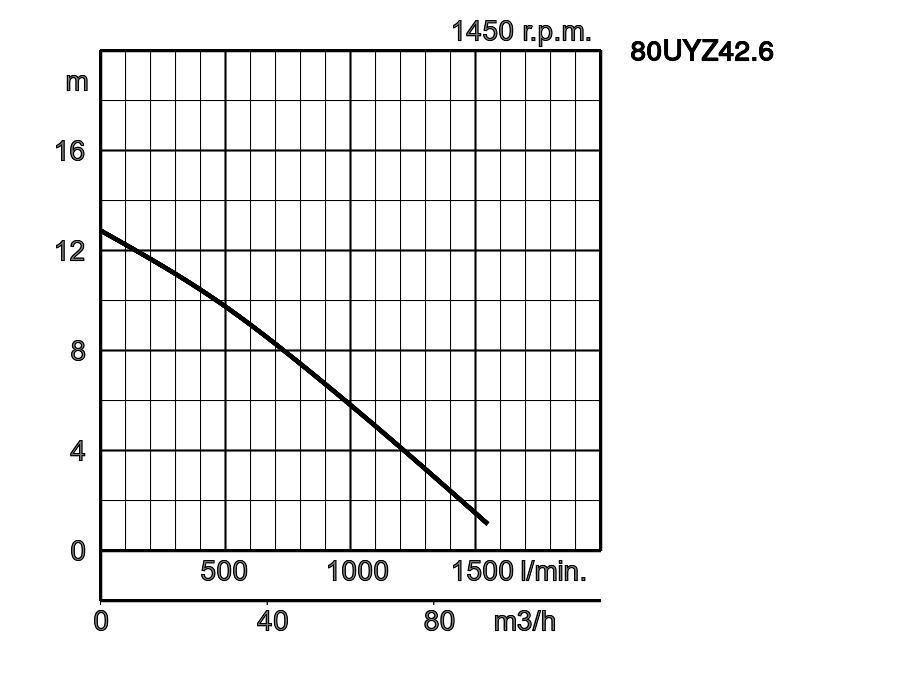

| 80UYZ42.6 | TOS80UYZ42.6 | 80 | 2,6 | 3 | 1450 | 12,8 | 1548 | directo | 86,3 | 71,0 | 80 | |

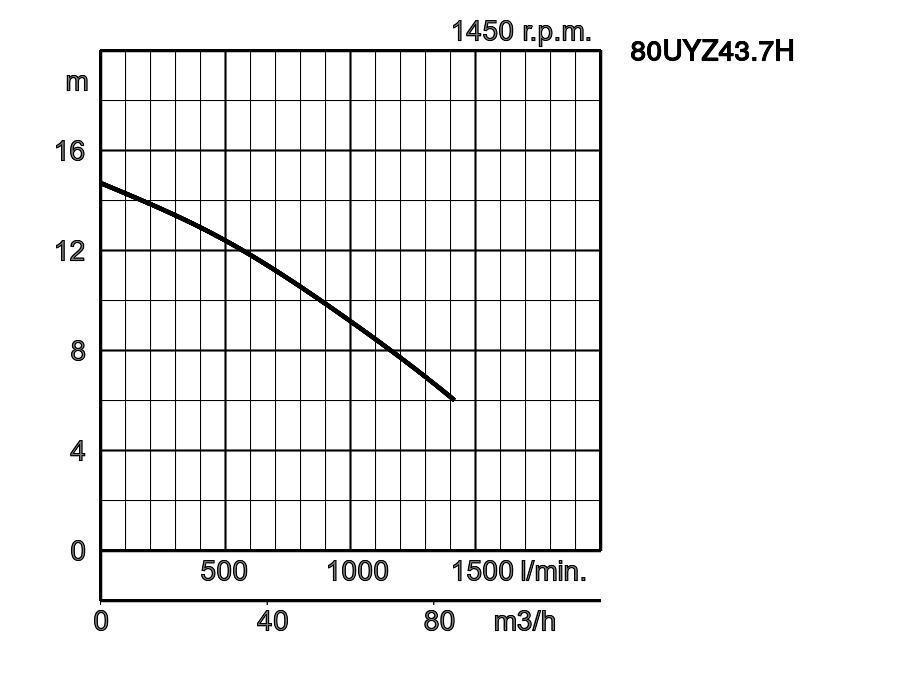

| 80UYZ43.7H | TOS80UYZ43.7H | 80 | 3,7 | 3 | 1450 | 14,7 | 1415 | estr./trián. | 123,7 | 108,4 | 80 | |

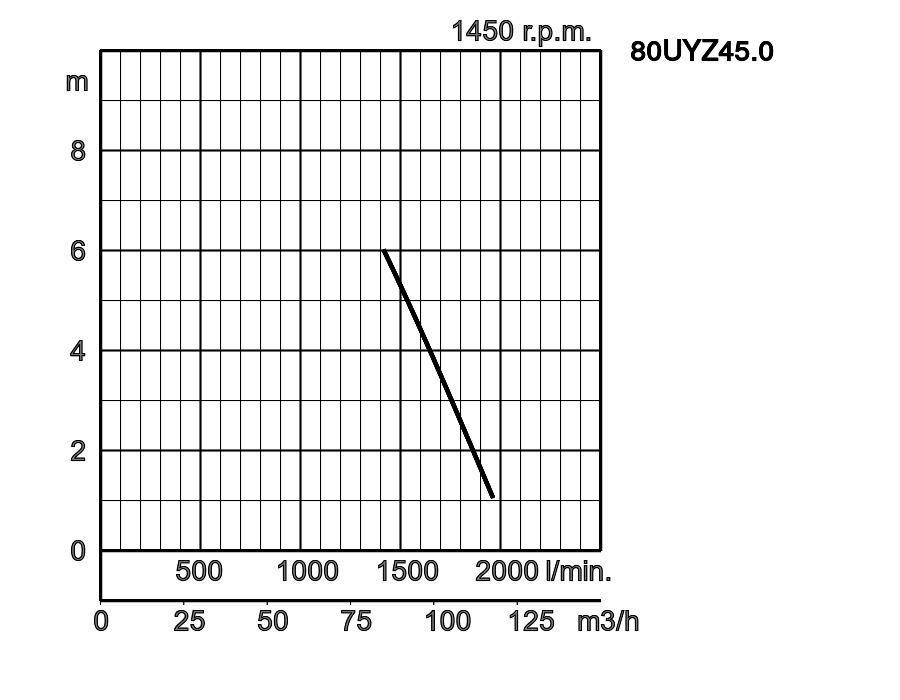

| 80UYZ45.0 | TOS80UYZ45.0 | 80 | 5,0 | 3 | 1450 | 6,0 | 1962 | estr./trián. | 127,2 | 112,0 | 80 | |

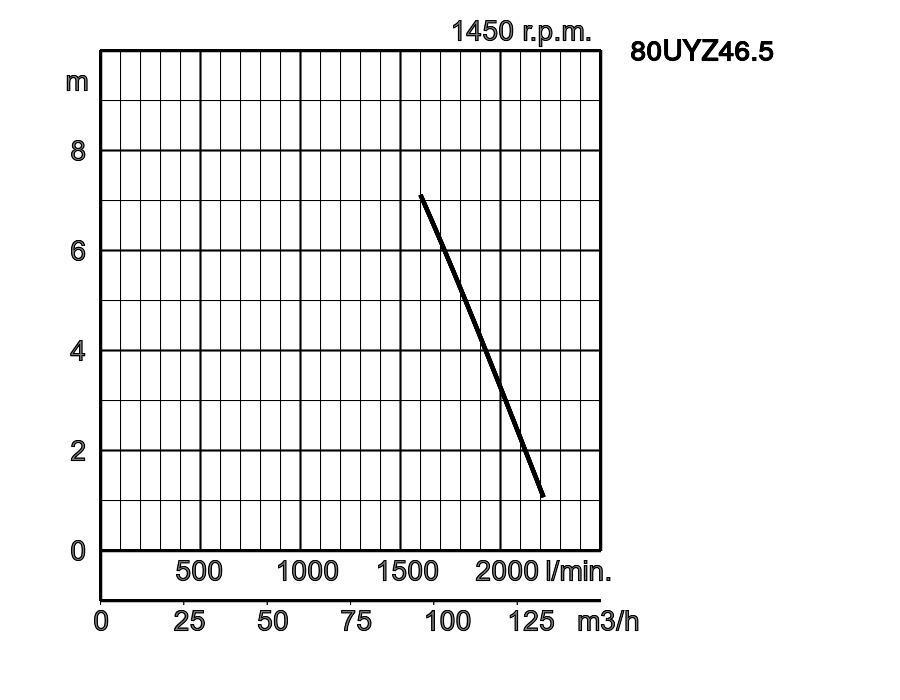

| 80UYZ46.5 | TOS80UYZ46.5 | 80 | 6,5 | 3 | 1450 | 7,0 | 2214 | estr./trián. | 130,1 | 114,8 | 80 | |
80UYZ41.3_3.pdf
| descarga mm. | 80mm | |||
|---|---|---|---|---|
| Fluido a bombear | Temperatura | 0 - 35ºC, 0 - 40ºC | ||
| Tipo de vertido | Aguas residuales municipales | |||
| Bomba | Elementos | Impulsor | Impulsor VORTEX | |
| Sellado eje | Sello mecánico doble | |||
| Cojinetes | Rodamientos a bolas sellados | |||
| Material | Impulsor | Hierro de fundición, color gris EN-GJL-250 | ||
| Carcasa | Hierro de fundición, color gris EN-GJL-250 | |||
| Sellado eje | SiC, superior en baño de aceite | |||
| Resistente a la corrosión | Bronze | |||
| Motor | Tipo , Polos | Motor de inducción, 4 Polos, IP68 | ||
| Protección del Motor Interna | Protector miniatura | |||
| Lubricación | Aceite de turbinas (ISO VG32) | |||
| Fases / Voltaje | 400 V / III / 50 Hz - Directo, 400 V / III / 50 Hz - E - T | |||
| Aislamiento | Clase de aislamiento H | |||
| Material | Carcasa | Hierro de fundición, color gris EN-GJL-250 | ||
| Eje | Ac.inox.EN-X5CrNiMo17-12-2 | |||
| Cable eléctrico | Goma, 10m H07RN8-F | |||
| Conexión de descarga | Brida DIN/ANSI DN80 (PN10) | |||
| Accesorios opcionales | Conjunto instalación fija "TOS" /Codo y base de apoyo para bomba de tipo tansportable. | |||
Dimensiones en mm.:
-
-
- 80UYZ41.3
- 80UYZ42.6L
- 80UYZ43.7H
- 80UYZ42.6
- 80UYZ45.0
- 80UYZ46.5
W1: Nivel mínimo de agua
| Modelo | A | B | B1 | C | C1 | DN1 | DN2 | DN3 | F1 | F2 | F3 | G | H | J1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80UYZ41.3 | 526 | 365 | 220 | 290 | 145 | 80 | 100 | 3" | - | - | - | 395 | 589 | 137 |
| 80UYZ42.6L | 563 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| 80UYZ42.6 | 563 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| 80UYZ43.7H | 767 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| 80UYZ45.0 | 767 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
| 80UYZ46.5 | 767 | 408 | 250 | 316 | 158 | 80 | 100 | 3" | - | - | - | 395 | 628 | 137 |
Tener en cuenta que: tanto los codos de descarga, como lo zocales de instalación fija como las bases de las bombas son accesorios y como tales deberán pedirse separadamente.
Dimensiones - instalación fija en mm:
| Modelo | A | B | B1 | C | C1 | D | DN1 | DN2 | E |
|---|---|---|---|---|---|---|---|---|---|
| 80UYZ41.3 | 526 | 365 | 220 | 290 | 145 | 722 | 80 | 100 | 112 |
| 80UYZ42.6L | 563 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UYZ42.6 | 563 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UYZ43.7H | 767 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UYZ45.0 | 767 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
| 80UYZ46.5 | 767 | 408 | 250 | 316 | 158 | 775 | 80 | 100 | 112 |
-
-
- 80UYZ41.3
- 80UYZ42.6L
- 80UYZ43.7H
- 80UYZ42.6
- 80UYZ45.0
- 80UYZ46.5
W1: Nivel mínimo de agua
