Bomba para aguas residuales equipada con un impulsor vortex y una carcasa amplia. Esta construcción previene los atascos provocados por impurezas de gran tamaño o fibrosas. Las bombas, en su versión estándar, están equipadas con un sensor de humedad y una camisa de refrigeración, por lo que se puede instalar en pozos secos y húmedos. Versión a prueba de explosiones como opción disponible.
| Modelo | COLOR CURVA | Salidad descarga mm | Potencia de salida en Kw | Fases | r.p.m. | Altura a caudal 0 m | Máx. Caudal l/min. | Sistema de arranque | Peso en seco kg * | Paso del impulsor en mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| instalación transport. | Con sistema de tubos guías | instalación transport. | Con sistema de tubos guías | |||||||||

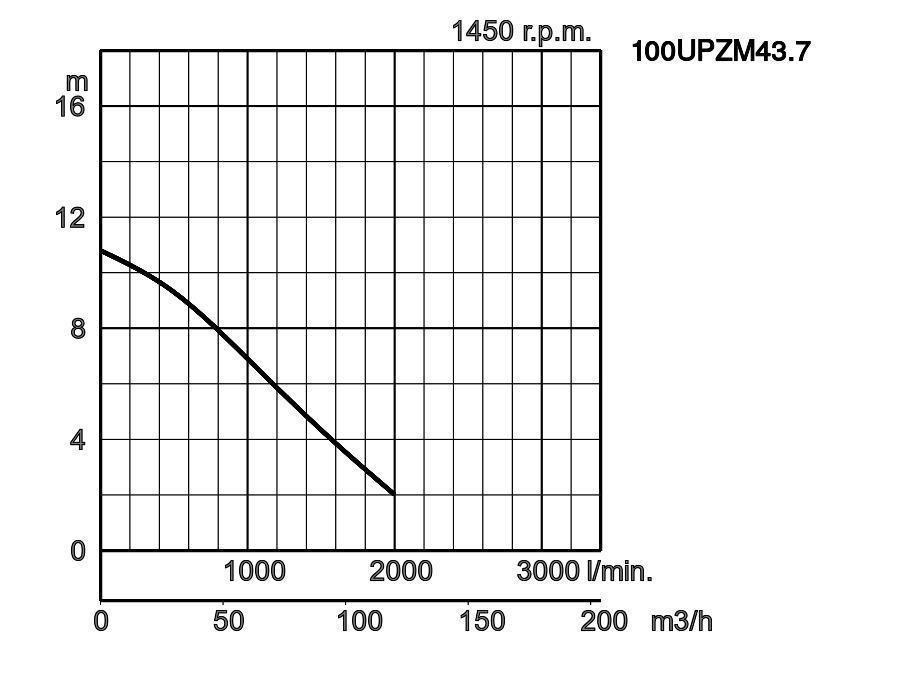

| 100UPZM43.7 | TOS100UPZM43.7 | 100 | 3,7 | 3 | 1450 | 10,8 | 2000 | estr./trián. | 123,0 | 123,7 | 100 | |

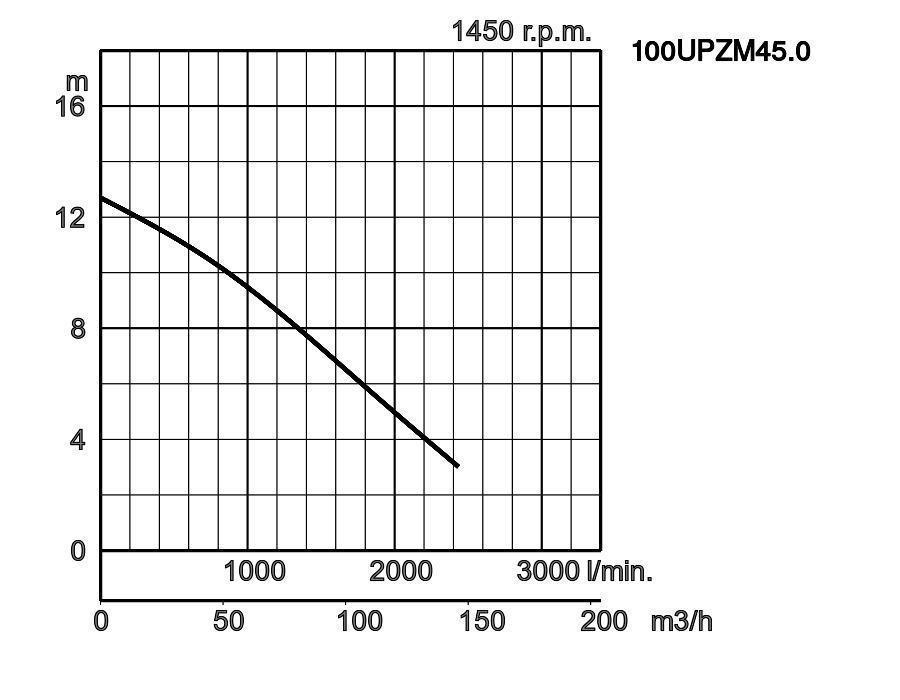

| 100UPZM45.0 | TOS100UPZM45.0 | 100 | 5,0 | 3 | 1450 | 12,7 | 2433 | estr./trián. | 126,0 | 126,0 | 100 | |

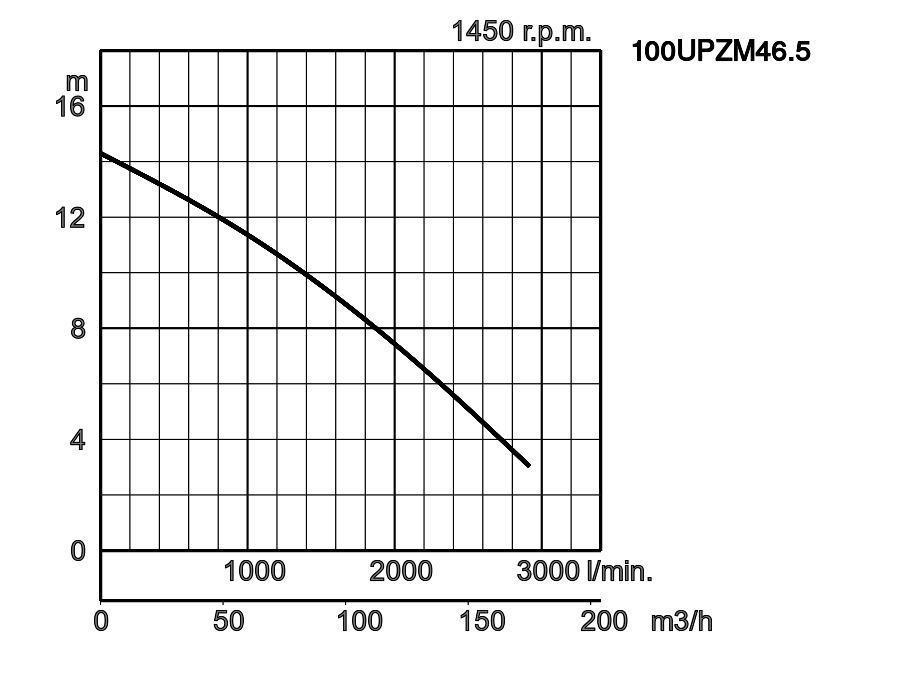

| 100UPZM46.5 | TOS100UPZM46.5 | 100 | 6,5 | 3 | 1450 | 14,3 | 2917 | estr./trián. | 144,0 | 144,0 | 100 | |

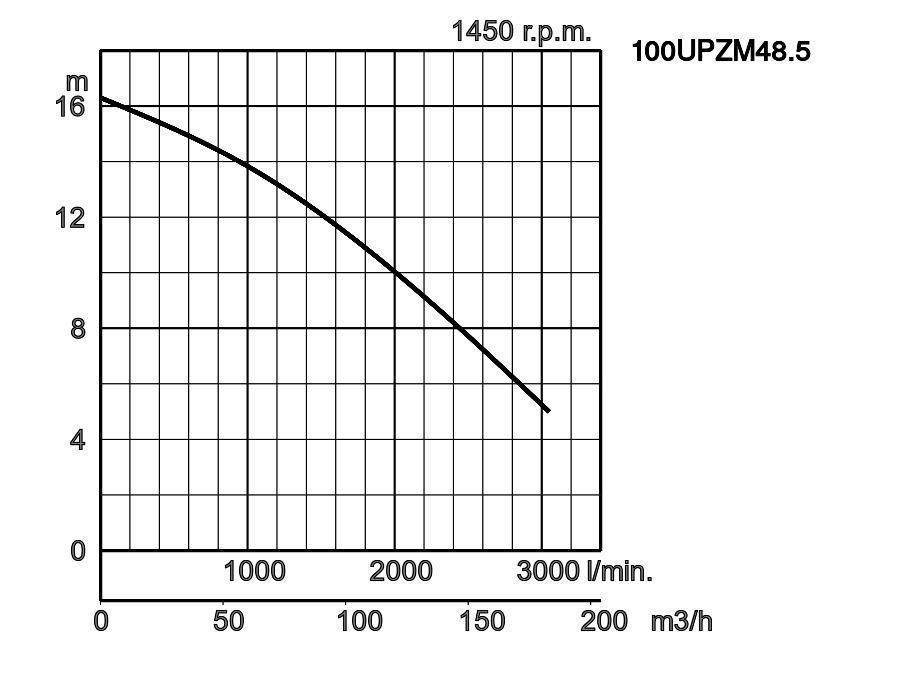

| 100UPZM48.5 | TOS100UPZM48.5 | 100 | 8,5 | 3 | 1450 | 16,3 | 3050 | estr./trián. | 144,0 | 144,0 | 100 | |
| descarga mm. | 100mm | |||
|---|---|---|---|---|
| Fluido a bombear | Tipo de vertido | Aguas residuales municipales | ||
| Temperatura | 0 - 40ºC | |||
| Bomba | Elementos | Impulsor | Impulsor VORTEX | |
| Sellado eje | Sello mecánico doble | |||
| Cojinetes | Rodamientos a bolas sellados | |||
| Material | Impulsor | Hierro de fundición, color gris EN-GJL-250 | ||
| Carcasa | Hierro de fundición, color gris EN-GJL-250 | |||
| Sellado eje | SiC, superior en baño de aceite | |||
| Resistente a la corrosión | Bronze | |||
| Motor | Protección del Motor Interna | Protector miniatura | ||
| Tipo , Polos | Motor de inducción, 4 Polos, IP68 | |||
| Lubricación | Aceite de turbinas (ISO VG32) | |||
| Aislamiento | Clase de aislamiento H | |||
| Fases / Voltaje | 400 V / III / 50 Hz - E - T | |||
| Material | Carcasa | Hierro de fundición, color gris EN-GJL-250 | ||
| Eje | Acero inoxidable EN-X14CrMoS17 | |||
| Cable eléctrico | Goma, 10m H07RN8-F | |||
| Conexión de descarga | Brida DIN/ANSI DN100 (PN10) | |||
| Accesorios opcionales | Conjunto instalación fija "TOS" /Codo y base de apoyo para bomba de tipo tansportable. | |||
| Modelo | A | B | B1 | C | C1 | DN1 | DN2 | DN3 | F1 | F2 | F3 | G | H | J1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100UPZM43.7 | 751 | 410 | 250 | 310 | 155 | 100 | 100 | 4" | - | - | - | 395 | 627 | 122 |
| 100UPZM45.0 | 751 | 460 | 280 | 336 | 168 | 100 | 100 | 4" | - | - | - | 395 | 657 | 122 |
| 100UPZM46.5 | 821 | 460 | 280 | 336 | 168 | 100 | 100 | 4" | - | - | - | 395 | 657 | 122 |
| 100UPZM48.5 | 821 | 460 | 280 | 336 | 168 | 100 | 100 | 4" | - | - | - | 395 | 657 | 122 |
| Modelo | A | B | B1 | C | C1 | D | DN1 | DN2 | E |
|---|---|---|---|---|---|---|---|---|---|
| 100UPZM43.7 | 751 | 410 | 250 | 310 | 155 | 834 | 100 | 100 | 140 |
| 100UPZM45.0 | 751 | 460 | 280 | 336 | 168 | 884 | 100 | 100 | 140 |
| 100UPZM46.5 | 821 | 460 | 280 | 336 | 168 | 884 | 100 | 100 | 140 |
| 100UPZM48.5 | 821 | 460 | 280 | 336 | 168 | 884 | 100 | 100 | 140 |
