100UP | 400V / 50Hz

Freistromlaufrad

Bomba para aguas residuales equipada con un impulsor vortex y una carcasa amplia. Esta construcción previene los atascos provocados por impurezas de gran tamaño o fibrosas. Las bombas, en su versión estándar, están equipadas con un sensor de humedad y una camisa de refrigeración, por lo que se puede instalar en pozos secos y húmedos. Versión a prueba de explosiones como opción disponible.

100UP | 400V / 50Hz
Kurve_U.jpg Kurve_U.jpg
ModeloCOLOR CURVASalidad descarga mmPotencia de salida en KwFasesr.p.m.Altura a caudal 0 mMáx. Caudal l/min.Sistema de arranquePeso en seco kg *Paso del impulsor en mm
instalación transport.Con sistema de tubos guíasinstalación transport.Con sistema de tubos guías
100UPM42.9LL TOS100UPM42.9LL 100 2,9 3 1450 8,4 1005 directo 123,0 123,0 80
100UPM42.9L TOS100UPM42.9L 100 2,9 3 1450 10,8 1333 directo 124,0 124,0 80
100UPM42.9 TOS100UPM42.9 100 2,9 3 1450 12,8 1550 directo 124,0 124,0 80

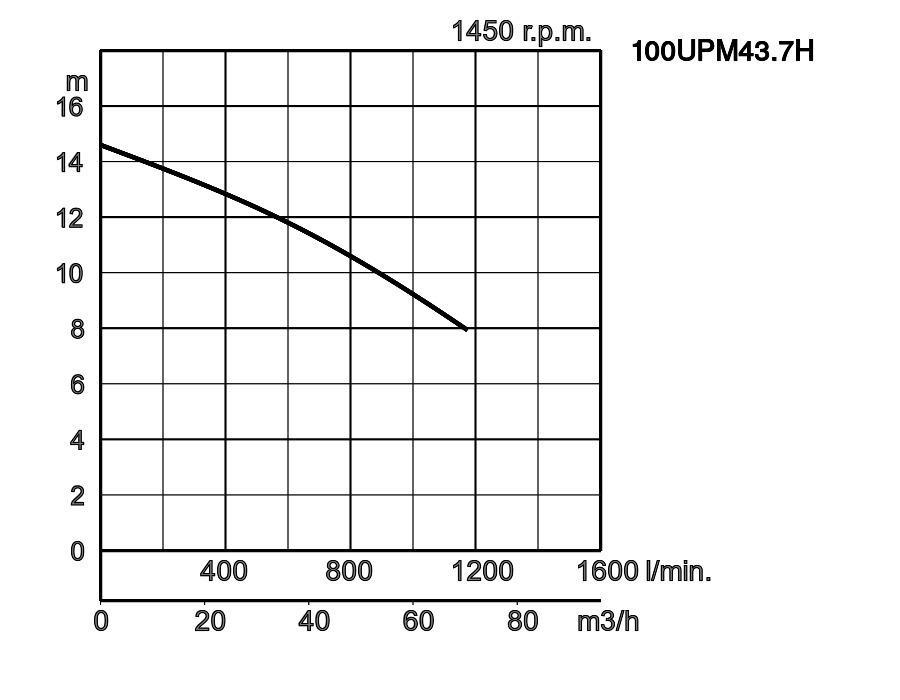

100UPM43.7H TOS100UPM43.7H 100 3,7 3 1450 14,6 1173 estr./trián. 124,0 124,0 80

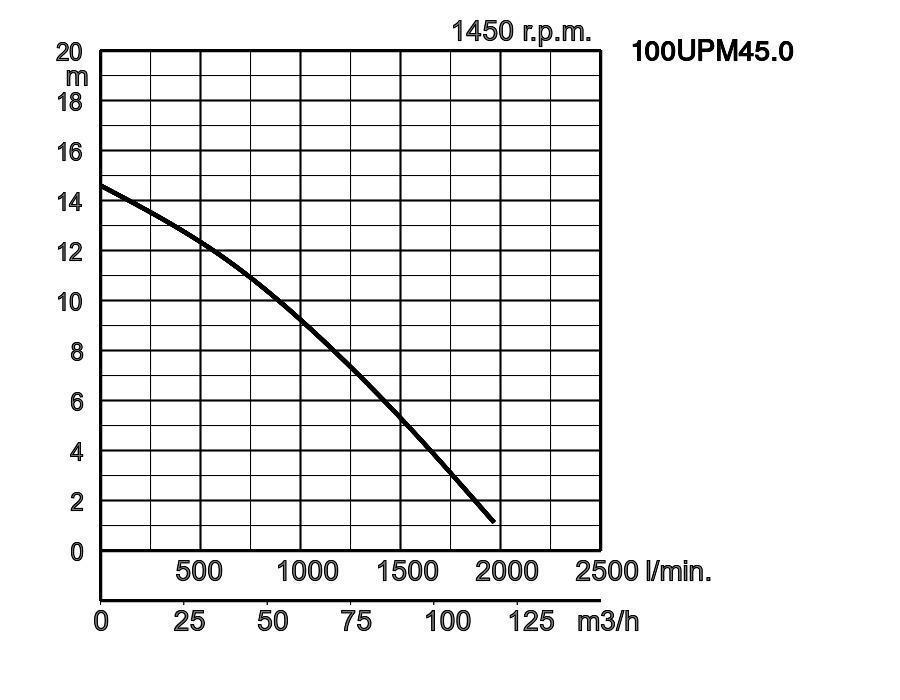

100UPM45.0 TOS100UPM45.0 100 5,0 3 1450 14,6 1967 estr./trián. 124,0 124,0 80

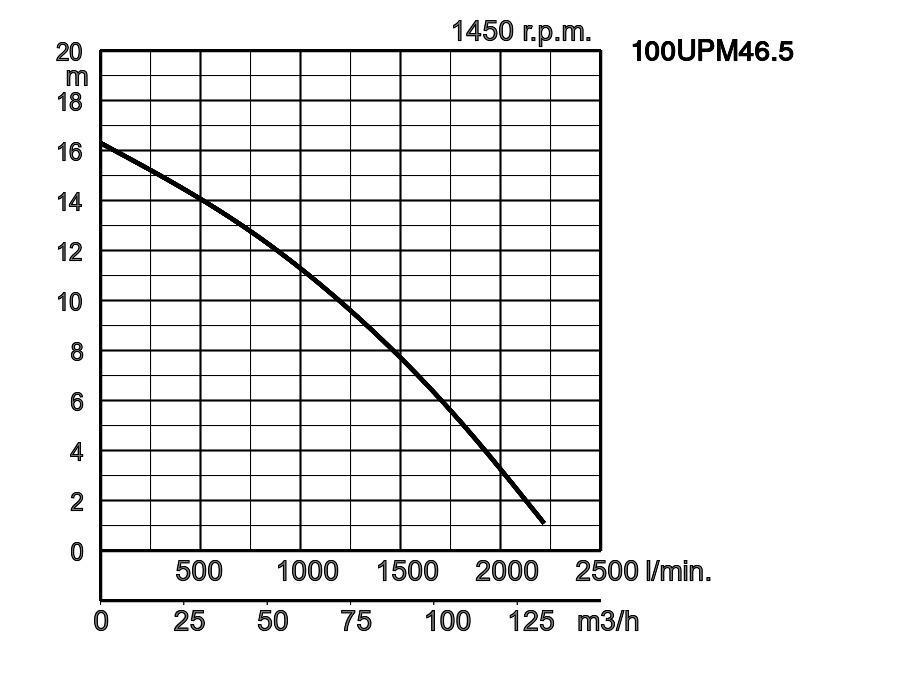

100UPM46.5 TOS100UPM46.5 100 6,5 3 1450 16,3 2217 estr./trián. 141,0 141,0 80
descarga mm. 100mm
Fluido a bombear Tipo de vertido Aguas residuales municipales
Temperatura 0 - 40ºC
Bomba Elementos Impulsor Impulsor VORTEX
Sellado eje Sello mecánico doble
Cojinetes Rodamientos a bolas sellados
Material Impulsor Hierro de fundición, color gris EN-GJL-250
Carcasa Hierro de fundición, color gris EN-GJL-250
Sellado eje SiC, superior en baño de aceite
Resistente a la corrosión Bronze
Motor Protección del Motor Interna Protector miniatura
Aislamiento Clase de aislamiento H
Tipo , Polos Motor de inducción, 4 Polos, IP68
Fases / Voltaje 400 V / III / 50 Hz - Directo, 400 V / III / 50 Hz - E - T
Lubricación Aceite de turbinas (ISO VG32)
Material Carcasa Hierro de fundición, color gris EN-GJL-250
Eje Acero inoxidable EN-X14Cr­Mo­S17
Cable eléctrico Goma, 10m H07RN8-F
Conexión de descarga Brida DIN/ANSI DN100 (PN10)
Accesorios opcionales Conjunto instalación fija "TOS" /Codo y base de apoyo para bomba de tipo tansportable.

Dimensiones en mm.:

  • 100UPM42.9LL
  • 100UPM42.9L
  • 100UPM42.9
  • 100UPM43.7H
  • 100UPM45.0
  • 100UPM46.5

W1: Nivel mínimo de agua
ModeloABB1CC1DN1DN2DN3F1F2F3GHJ1
100UPM42.9LL7223952403101551001004"---395617122
100UPM42.9L7224382803161581001004"---395657122
100UPM42.97224382803161581001004"---395657122
100UPM43.7H7224382803161581001004"---395657122
100UPM45.07224382803161581001004"---395657122
100UPM46.57924382803161581001004"---395657122


Tener en cuenta que: tanto los codos de descarga, como lo zocales de instalación fija como las bases de las bombas son accesorios y como tales deberán pedirse separadamente.

Dimensiones - instalación fija en mm:

ModeloABB1CC1DDN1DN2E
100UPM42.9LL722395240310155819100100152
100UPM42.9L722438280316158862100100152
100UPM42.9722438280316158862100100152
100UPM43.7H722438280316158862100100152
100UPM45.0722438280316158862100100152
100UPM46.5792438280316158862100100152
  • 100UPM42.9LL
  • 100UPM42.9L
  • 100UPM42.9
  • 100UPM43.7H
  • 100UPM45.0
  • 100UPM46.5

W1: Nivel mínimo de agua
