La bomba eyectora sumergible se compone de una bomba de la serie B y un venturi con trompeta difusora.
Usted está aquí:
BER | 400V / 50Hz
| Diámetro de tubería mm | Modelo | COLOR CURVA | Potencia de salida en Kw | Fases | r.p.m. | Sistema de arranque | Dimensiones del depóstio | Peso en seco kg * | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| instalación transport. | Con sistema de tubos guías | max. longitud m | max. anchura m | max. prof. m | instalación transport. | Con sistema de tubos guías | ||||||
| 25 | 8-BER | TOS-8BER | 0,75 | 3 | 2850 | directo | 3,0 | 2,0 | 4,0 | 28,0 | 23,0 | |
| 32 | 15-BER | TOS-15BER | 1,5 | 3 | 2850 | directo | 4,0 | 3,5 | 4,0 | 43,0 | 34,0 | |
| 50 | 22-BER | TOS-22BER | 2,2 | 3 | 1450 | directo | 5,0 | 5,0 | 4,5 | 75,0 | 61,0 | |
| 50 | 37-BER | TOS-37BER | 3,7 | 3 | 1450 | directo | 6,0 | 6,0 | 5,0 | 91,0 | 77,0 | |
| 50 | 55-BER | TOS-55BER | 5,5 | 3 | 1450 | directo | 7,0 | 7,0 | 6,0 | 149,0 | 132,0 | |
8-BER_3.pdf
| ø toma de aire | 25mm, 32mm, 50mm | |||
|---|---|---|---|---|
| Fluido a bombear | Tipo de vertido | Aguas residuales municipales, vertidos de industria alimentaria. | ||
| Temperatura | 0 - 40ºC | |||
| Bomba | Elementos | Impulsor | Impulsor Antibloqueo Cortante | |
| Sellado eje | Doble Junta Mecánica | |||
| Cojinetes | Rodamientos a bolas sellados | |||
| Material | Impulsor | Fundición Hierro Gris EN-GJL-200 | ||
| Carcasa | Fundición Hierro Gris EN-GJL-200 | |||
| Tapa de aspiración | Fundición Hierro Gris EN-GJL-200 | |||
| Difusor | Acero constructivo DIN1.0040 cubierto de nylon | |||
| Sellado eje | Carburo de Silicio en baño de aceite | |||
| Motor | Aislamiento | Aislamiento clase E, Aislamiento clase F | ||
| Fases / Voltaje | 400 V / III / 50 Hz - Directo | |||
| Tipo , Polos | Motor de inducción 2 Polos, IP68, Motor de inducción, 4 Polos, IP68 | |||
| Protección del Motor Interna | Protector térmico | |||
| Lubricación | Aceite de turbinas (ISO VG32) | |||
| Material | Carcasa | Fundición Hierro Gris EN-GJL-150 | ||
| Eje | Ac.inox.EN-X6Cr13, Ac.inox.EN-X30Cr13 | |||
| Cable eléctrico | Goma, NSSHÖU | |||
| Conexión tubería de aire | Brida de rosca interior | |||
Dimensiones en mm.:
-
-
- 8-BER
- 15-BER
- 22-BER
- 37-BER
- 55-BER

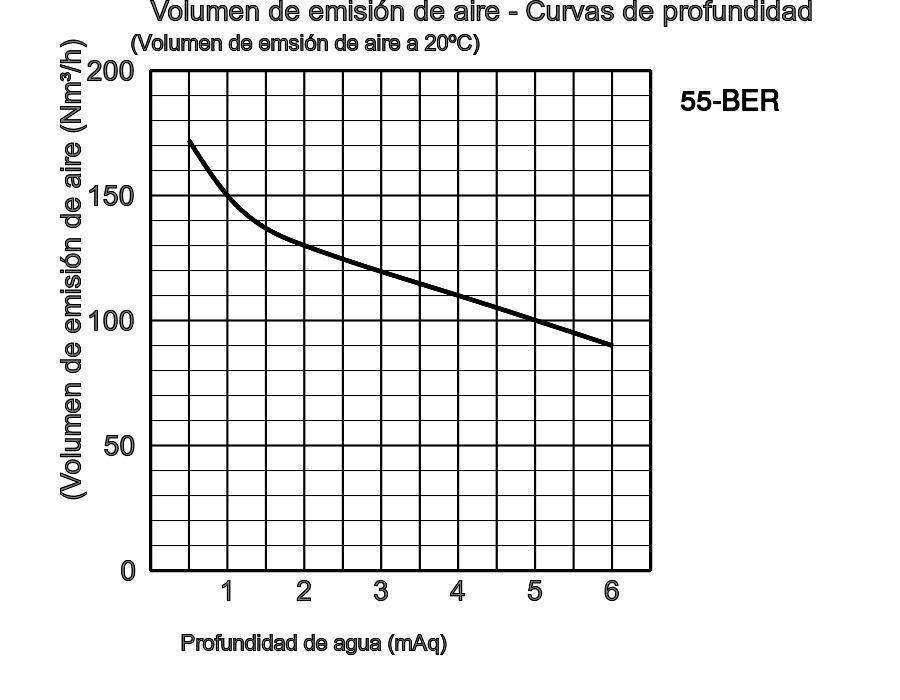

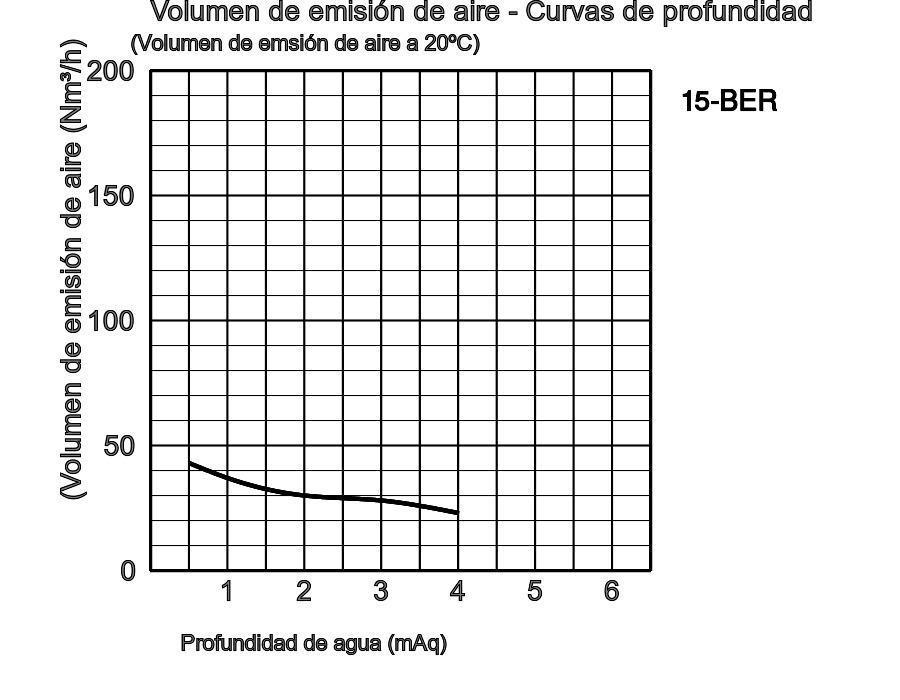

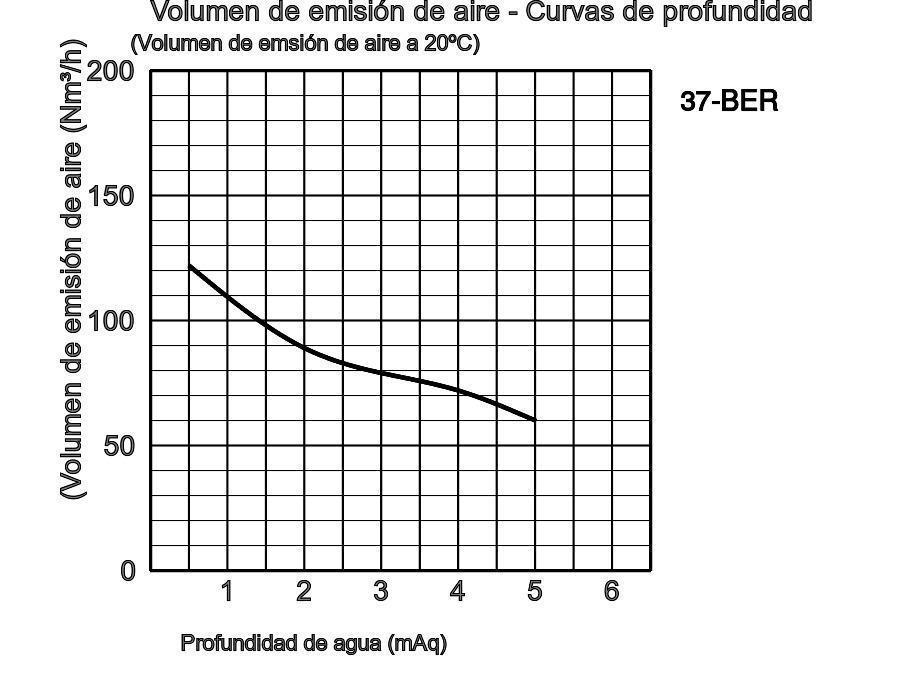

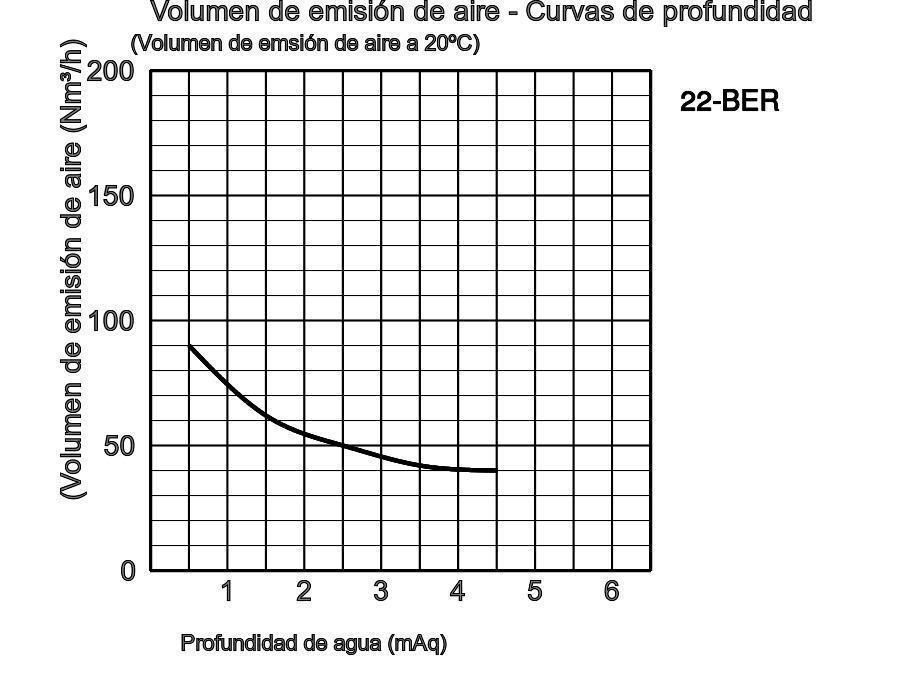

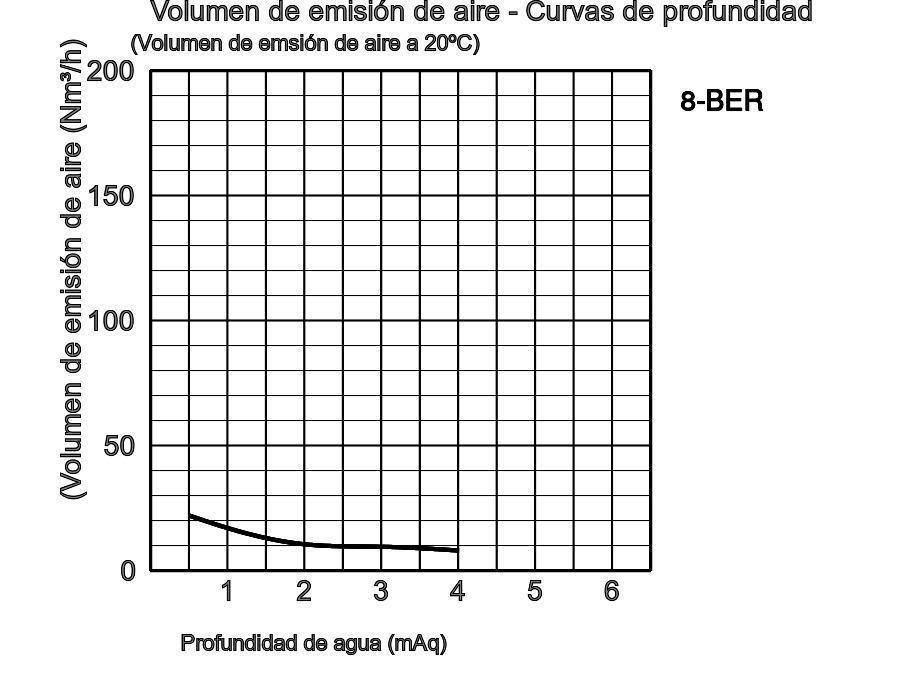

W1: Nivel mínimo de agua
| Modelo | A | A1 | A2 | D | D1 | D2 | H | H1 | H2 |
|---|---|---|---|---|---|---|---|---|---|
| 8-BER | 674 | 377 | 297 | 194 | 150 | 180 | 464 | 195 | 150 |
| 15-BER | 895 | 537 | 358 | 222 | 150 | 180 | 562 | 224 | 159 |
| 22-BER | 1158 | 687 | 471 | 317 | 220 | 260 | 679 | 312 | 232 |
| 37-BER | 1158 | 687 | 471 | 317 | 220 | 260 | 753 | 312 | 232 |
| 55-BER | 1415 | 861 | 554 | 391 | 220 | 260 | 942 | 341 | 256 |
Tener en cuenta que: tanto los codos de descarga, como lo zocales de instalación fija como las bases de las bombas son accesorios y como tales deberán pedirse separadamente.
Dimensiones - instalación fija en mm:
| Modelo | A1 | A2 | A3 | A6 | D1 | D2 | H | M1 | M2 |
|---|---|---|---|---|---|---|---|---|---|
| 8-BER | 288 | 97 | 238 | 289 | 97 | 97 | 514 | 500 | 400 |
| 15-BER | - | - | - | - | - | - | - | - | - |
| 22-BER | 462 | 154 | 367 | 546 | 150 | 167 | 768 | 700 | 450 |
| 37-BER | 462 | 154 | 367 | 546 | 150 | 167 | 768 | 700 | 450 |
| 55-BER | 517 | 194 | 422 | 711 | 188 | 203 | 1006 | 750 | 500 |
-
-
- 8-BER
- 15-BER
- 22-BER
- 37-BER
- 55-BER
W1: Nivel mínimo de agua
| Tubería en mm | T1 | T2 | T3 | T4 | T5 | T6 | T7 | T8 | T9 | T10 | T11 | B1 | B2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25mm | 230 | 245 | 70 | 70 | 110 | 170 | 25 | 50 | 49 | 53 | 50 | 238 | 200 |
| 32mm | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 50mm | 230 | 245 | 70 | 70 | 110 | 170 | 25 | 50 | 49 | 53 | 50 | 238 | 200 |
