Las bombas multiusos de la serie PU tienen fabricadas en acero inoxidable las partes metálicas, mientras que otros componentes fundamentales lo son en resinas de alta calidad. Duradera, estable y compacta durante el funcionamiento, las bombas PU son ideales para la vertido de aguas residuales así como muchos otros trabajos de bombeo.
| Modelo | COLOR CURVA | Salidad descarga mm | Potencia de salida en Kw | Fases | r.p.m. | Altura a caudal 0 m | Máx. Caudal l/min. | Sistema de arranque | Peso en seco kg * | Paso del impulsor en mm | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| instalación transport. | Con sistema de tubos guías | instalación transport. | Con sistema de tubos guías | ||||||||||
 |

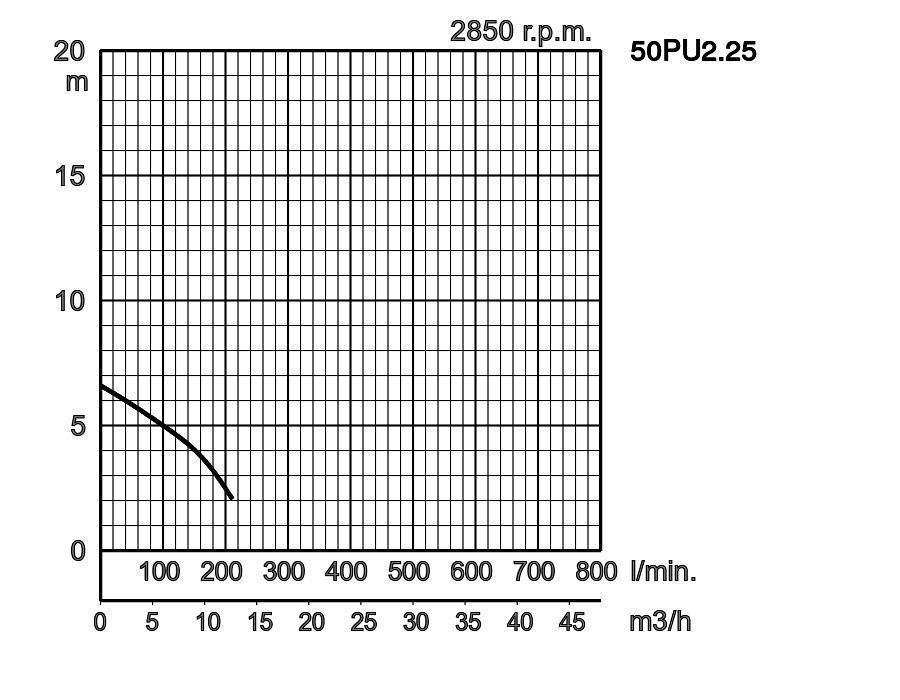

50PU2.25 | opcional | 50 | 0,25 | 3 | 2850 | 6,6 | 210 | directo | 6,1 | - | 35 | |

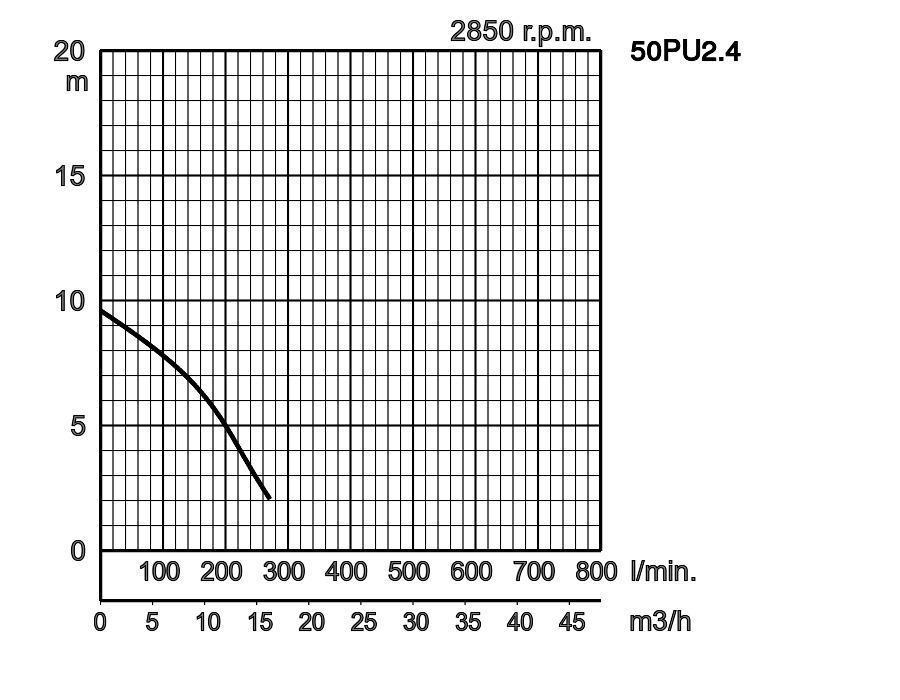

| 50PU2.4 | opcional | 50 | 0,4 | 3 | 2850 | 9,6 | 270 | directo | 7,0 | - | 35 | ||
| 50PU2.4S | opcional | 50 | 0,4 | 1 | 2850 | 9,6 | 270 | condensador | 7,1 | - | 35 | ||

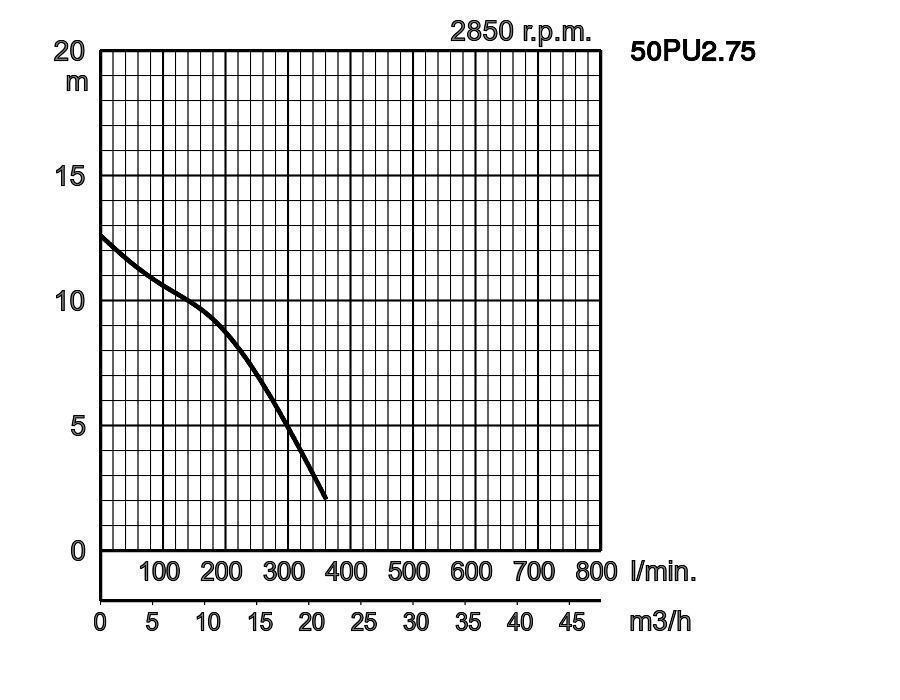

| 50PU2.75 | opcional | 50 | 0,75 | 3 | 2850 | 12,5 | 360 | directo | 8,3 | - | 35 | ||
| 50PU2.75S | opcional | 50 | 0,75 | 1 | 2850 | 12,5 | 360 | condensador | 8,9 | - | 35 | ||

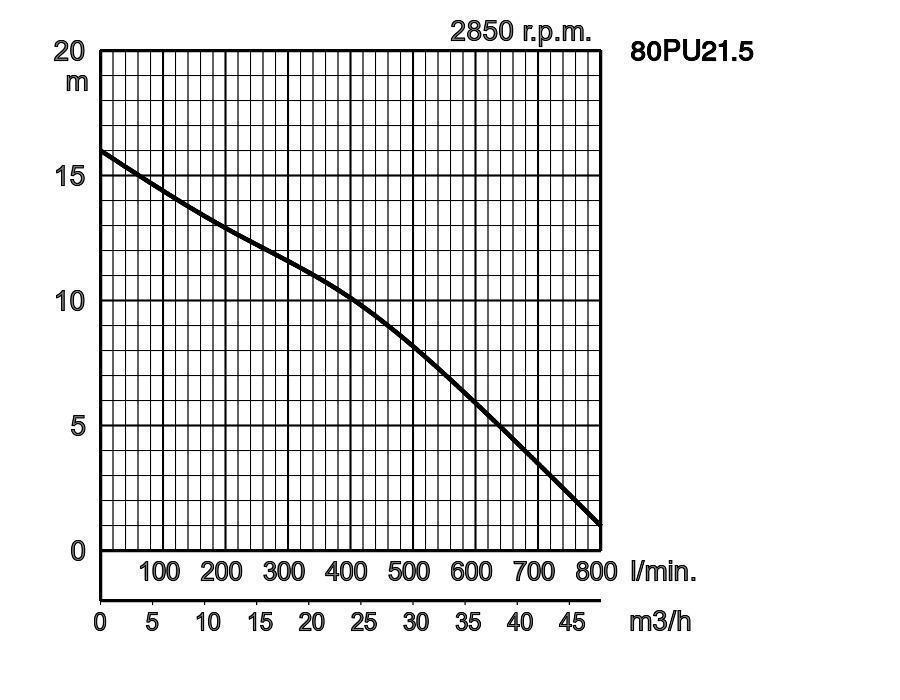

| 80PU21.5 | opcional | 80 | 1,5 | 3 | 2850 | 16,0 | 800 | directo | 15,8 | - | 46 | ||
 |
50PUA2.4 | opcional | 50 | 0,4 | 3 | 2850 | 9,6 | 270 | directo | 7,5 | - | 35 | |
| 50PUA2.4S | opcional | 50 | 0,4 | 1 | 2850 | 9,6 | 270 | condensador | 7,7 | - | 35 | ||
| 50PUA2.75 | opcional | 50 | 0,75 | 3 | 2850 | 12,5 | 360 | directo | 8,9 | - | 35 | ||
| 50PUA2.75S | opcional | 50 | 0,75 | 1 | 2850 | 12,5 | 360 | condensador | 9,5 | - | 35 | ||
| descarga mm. | 50mm, 80mm | |||
|---|---|---|---|---|
| Fluido a bombear | Temperatura | 0 - 40ºC | ||
| Tipo de vertido | Aguas residuales municipales, aguas con sólidos | |||
| Bomba | Elementos | Impulsor | Impulsor VORTEX | |
| Sellado eje | Doble Junta Mecánica | |||
| Cojinetes | Rodamientos a bolas sellados | |||
| Material | Impulsor | Plástico en fibra de vidrio reforzada. | ||
| Carcasa superior | Plástico en fibra de vidrio reforzada. | |||
| Carcasa inferiorn | Plástico | |||
| Sellado eje | Carburo de Silicio en baño de aceite | |||
| Motor | Tipo , Polos | Motor de inducción 2 Polos, IP68 | ||
| Protección del Motor Interna | Protector térmico | |||
| Lubricación | Aceite de turbinas (ISO VG32) | |||
| Aislamiento | Aislamiento clase E | |||
| Fases / Voltaje | 400 V / III / 50 Hz - Directo, Monofásico 230 - 50 Hz. | |||
| Material | Carcasa | Ac.inox.EN-X5CrNi18-10 | ||
| Eje | Ac.inox.EN-X5CrNi18-10 | |||
| Cable eléctrico | Goma, NSSHÖU, Goma, 10m H07RN8-F | |||
| Conexión de descarga | Brida de rosca interior | |||
| Accesorios opcionales | Conjunto instalación fija "TOK" para bombas pequeñas | |||
| Modelo | A | A1 | A2 | B | D | D1 | D2 | H | W1 | W2 |
|---|---|---|---|---|---|---|---|---|---|---|
| 50PU2.25 | 236 | 115 | 81 | 102 | 162 | 76 | 86 | 349 | 110 | 310 |
| 50PU2.4 | 236 | 115 | 81 | 102 | 162 | 76 | 86 | 360 | 110 | 325 |
| 50PU2.4S | 236 | 115 | 81 | 102 | 162 | 76 | 86 | 360 | 110 | 325 |
| 50PU2.75 | 236 | 115 | 81 | 102 | 162 | 76 | 86 | 374 | 110 | 335 |
| 50PU2.75S | 236 | 115 | 81 | 102 | 162 | 76 | 86 | 374 | 110 | 335 |
| 80PU21.5 | 295 | 145 | 99 | 130 | 196 | 92 | 104 | 475 | 150 | 427 |
| 50PUA2.4 | 236 | 115 | 81 | 102 | 173 | 76 | 97 | 374 | - | - |
| 50PUA2.4S | 236 | 115 | 81 | 102 | 173 | 76 | 97 | 374 | - | - |
| 50PUA2.75 | 236 | 115 | 81 | 102 | 173 | 76 | 97 | 388 | - | - |
| 50PUA2.75S | 236 | 115 | 81 | 102 | 173 | 76 | 97 | 388 | - | - |
50PU2.25_3.pdf
