U | 400V / 50Hz

Freistromlaufrad

La bomba de la serie U viene equipada con un impulsor vortex instalado dentro de un gran caracol, previniendo los atascos causados por la materia sólida.

U | 400V / 50Hz
 ModeloCOLOR CURVASalidad descarga mmPotencia de salida en KwFasesr.p.m.Altura a caudal 0 mMáx. Caudal l/min.Sistema de arranquePeso en seco kg *Paso del impulsor en mm
instalación transport.Con sistema de tubos guíasinstalación transport.Con sistema de tubos guías

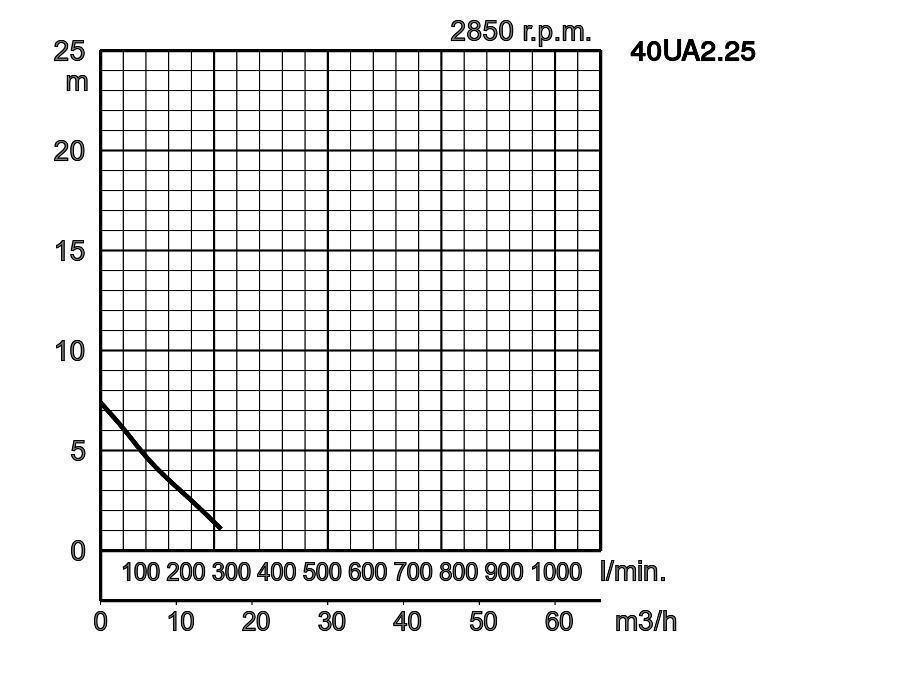

Automático 40UA2.25 opcional 40 0,25 3 2850 7,4 264 directo 14,5 - 35

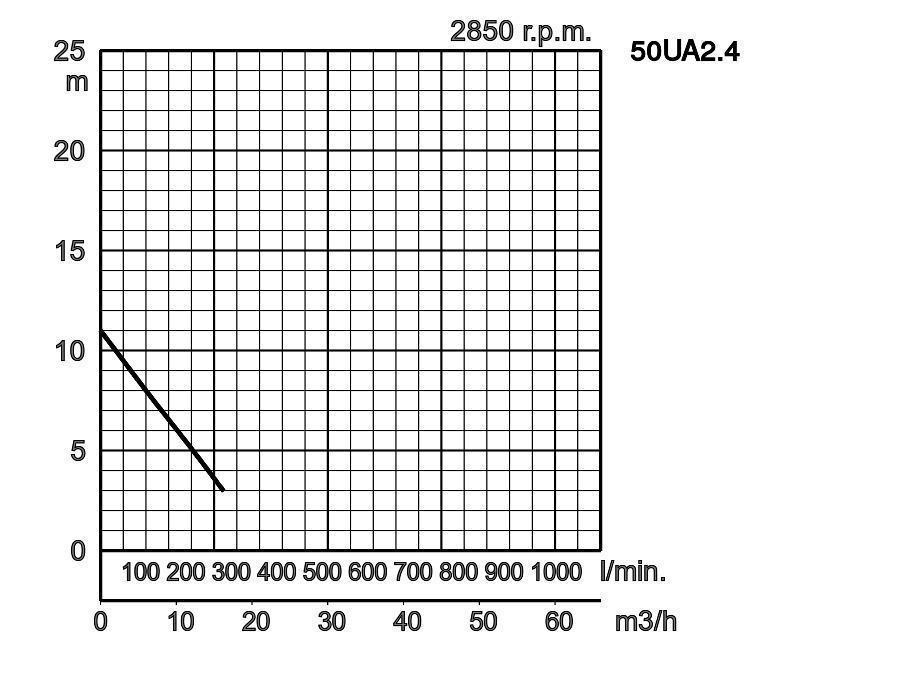

50UA2.4 opcional 50 0,4 3 2850 11,0 270 directo 20,0 - 35
50UA2.75 opcional 50 0,75 3 2850 15,0 270 directo 24,0 - 35

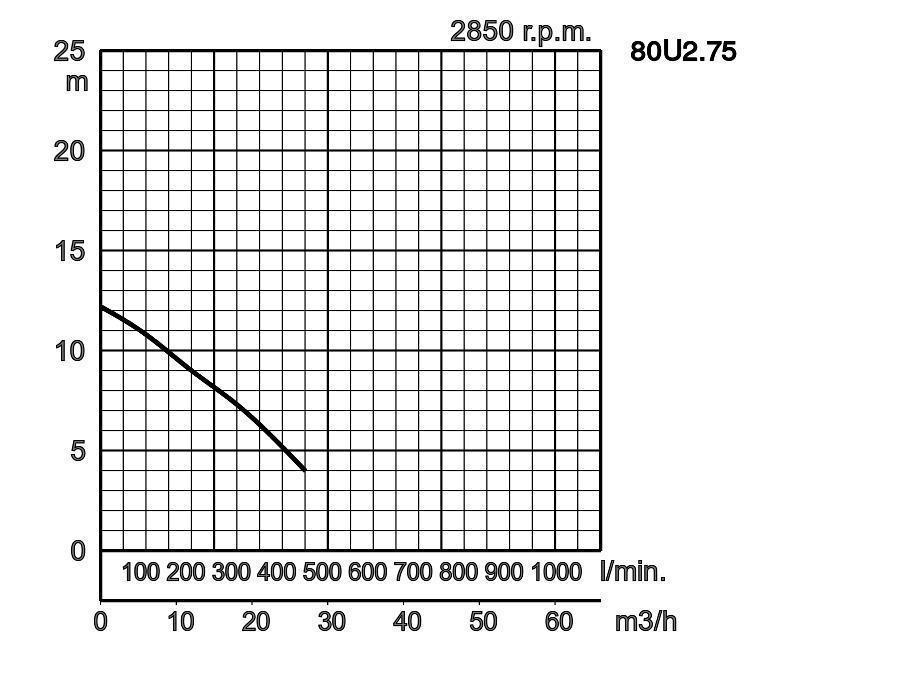

Manual 80U2.75 TOS80U2.75 80 0,75 3 2850 12,2 450 directo 29,0 24,0 46

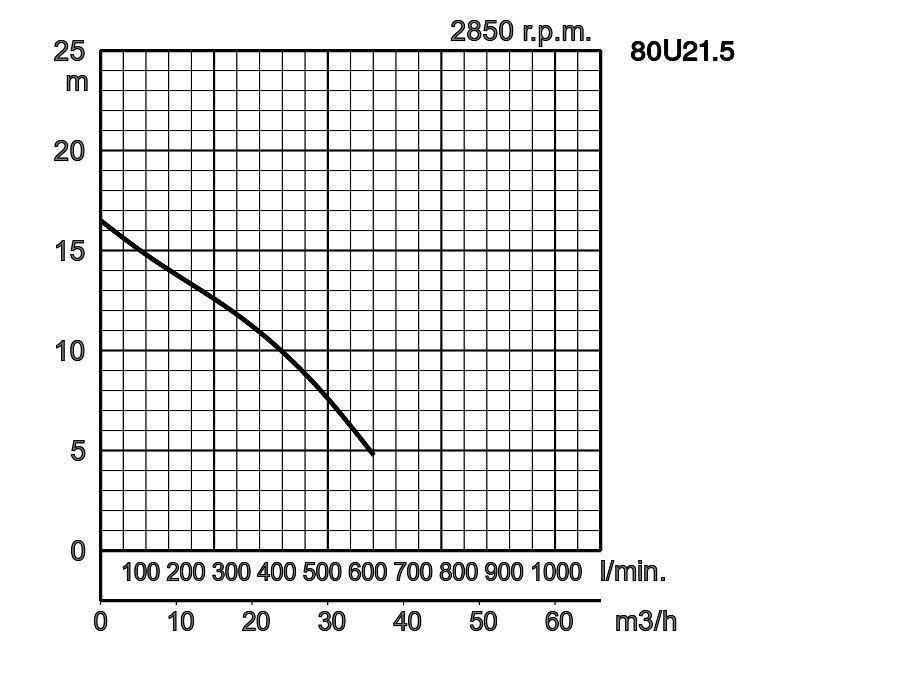

80U21.5 TOS80U21.5 80 1,5 3 2850 16,5 600 directo 40,0 36,0 46

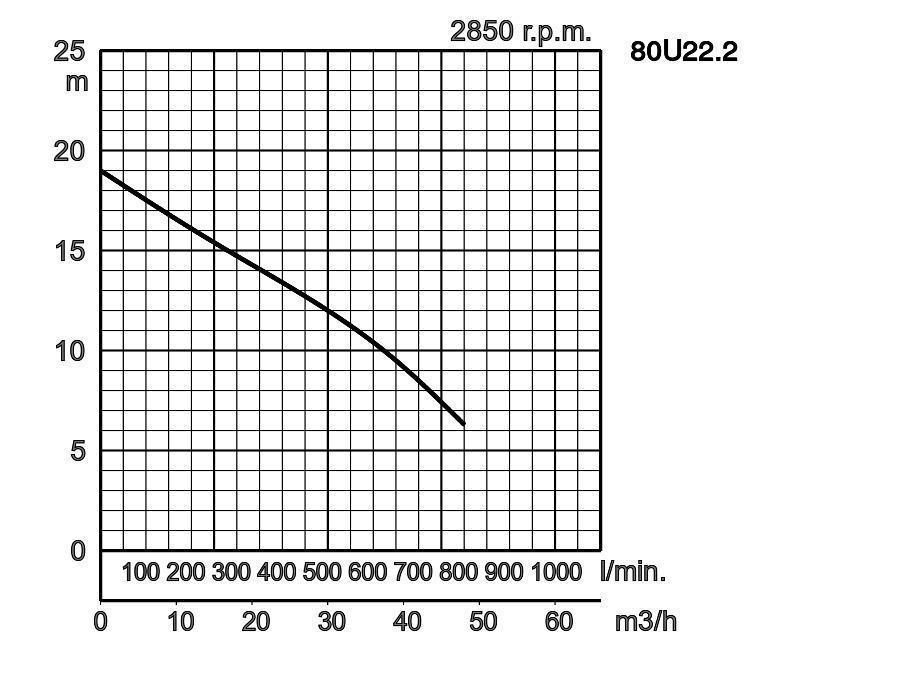

80U22.2 TOS80U22.2 80 2,2 3 2850 19,0 800 directo 55,0 51,0 56

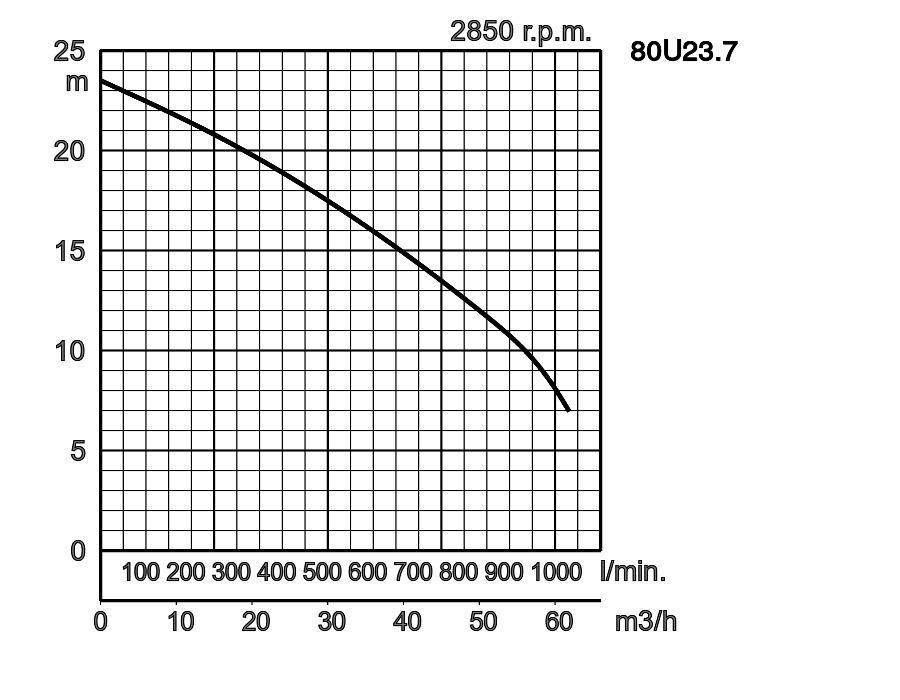

80U23.7 TOS80U23.7 80 3,7 3 2850 23,5 1030 directo 62,0 58,0 56
descarga mm. 50mm, 80mm
Fluido a bombear Tipo de vertido Aguas residuales municipales, aguas con sólidos
Temperatura 0 - 40ºC
Bomba Elementos Impulsor Impulsor VORTEX
Sellado eje Doble Junta Mecánica
Cojinetes Rodamientos a bolas sellados
Material Impulsor Fundición Hierro Gris EN-GJL-200
Carcasa Fundición Hierro Gris EN-GJL-200
Sellado eje Carburo de Silicio en baño de aceite
Motor Protección del Motor Interna Protector térmico
Aislamiento Aislamiento clase E, Aislamiento clase F
Tipo , Polos Motor de inducción 2 Polos, IP68
Fases / Voltaje 400 V / III / 50 Hz - Directo
Lubricación Aceite de turbinas (ISO VG32)
Material Carcasa Fundición Hierro Gris EN-GJL-150
Eje Ac.inox.EN-X6Cr13, Ac.inox.EN-X30Cr13
Cable eléctrico Goma, 10m H07RN-F
Conexión de descarga Brida de rosca interior, JIS10K
Accesorios opcionales Conjunto instalación fija "TOK" para bombas pequeñas, Conjunto instalación fija "TOS" /Codo y base de apoyo para bomba de tipo tansportable.

Dimensiones en mm.:

  • 80U2.75
  • 80U21.5
  • 80U22.2
  • 80U23.7
  • 40UA2.25
  • 50UA2.4
  • 50UA2.75

W1: Nivel mínimo de agua
ModeloAA4BDFL1FL2H
40UA2.25241207107194100585433
50UA2.4236199102187105590450
50UA2.75383246102172105590475
80U2.75383329173172--421
80U21.5420366173200--501
80U22.2502410225240--562
80U23.7502410226234--565


Tener en cuenta que: tanto los codos de descarga, como lo zocales de instalación fija como las bases de las bombas son accesorios y como tales deberán pedirse separadamente.

Dimensiones - instalación fija en mm:

ModeloAA5DHH1W1W2
40UA2.25-------
50UA2.4-------
50UA2.75-------
80U2.75347130172523710230490
80U21.5389130200603-240530
80U22.2418130240647-245575
80U23.7418130234650895245610
  • 40UA2.25
  • 50UA2.4
  • 50UA2.75
  • 80U2.75
  • 80U21.5
  • 80U22.2
  • 80U23.7

W1: Nivel mínimo de agua
Salida en mmdT1T2T3T4T5T6K1K2K3B1
80mm80230195603219022014014015270
