Esta bomba sumergible compacta se utiliza para el bombeo de vertidos ligeramente corrosivos utilizando parafina líquida inofensiva como aceite lubridante.
Usted está aquí:
SQ | 230V / 400V / 50Hz
Downloads

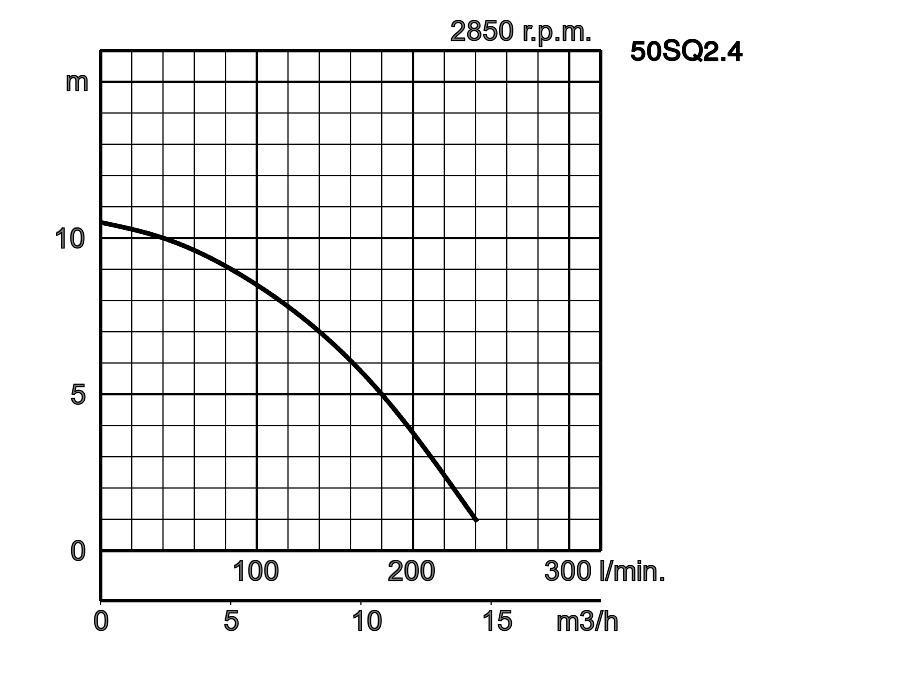

| Modelo | COLOR CURVA | Salidad descarga mm | Potencia de salida en Kw | Fases | r.p.m. | Altura a caudal 0 m | Máx. Caudal l/min. | Sistema de arranque | instalación transport. | Paso del impulsor en mm |
|---|---|---|---|---|---|---|---|---|---|---|
| 50SQ2.4 | 50 | 0,4 | 3 | 2850 | 10,5 | 240 | directo | 12,0 | 6 | |
| 50SQ2.4S | 50 | 0,4 | 1 | 2850 | 10,5 | 240 | condensador | 12,5 | 6 | |
| 50SQ2.75 | 50 | 0,75 | 3 | 2850 | 14,5 | 300 | directo | 14,0 | 6 |
50SQ2.4_3.pdf
| descarga mm. | 50mm | |||
|---|---|---|---|---|
| Fluido a bombear | Temperatura | 0 - 40ºC | ||
| Tipo de vertido | Vertido agresivo, industria alimentaria | |||
| Bomba | Elementos | Impulsor | Impulsor VORTEX | |
| Sellado eje | Doble Junta Mecánica | |||
| Cojinetes | Rodamientos a bolas sellados | |||
| Material | Impulsor | SCS13 (DIN GX5CrNi19-10) | ||
| Carcasa | SCS13 (DIN GX5CrNi19-10) | |||
| Tapa de aspiración | Ac.inox.EN-X5CrNi18-10 | |||
| Sellado eje | Carburo de Silicio en baño de aceite | |||
| Motor | Aislamiento | Aislamiento clase E | ||
| Tipo , Polos | Motor de inducción 2 Polos, IP68 | |||
| Fases / Voltaje | Monofásico 230 - 50 Hz., 400 V / III / 50 Hz - Directo | |||
| Lubricación | Aceite de turbinas (ISO VG15) | |||
| Protección del Motor Interna | Protector térmico | |||
| Material | Carcasa | Ac.inox.EN-X5CrNi18-10 | ||
| Eje | Ac.inox.EN-X5CrNi18-10 | |||
| Cable eléctrico | Goma, 10m H07RN8-F, Goma, NSSHÖU | |||
| Conexión de descarga | Acoplamiento para manguera | |||
Dimensiones en mm.:
-
-
- 50SQ2.4S
- 50SQ2.4
- 50SQ2.75
W1: Nivel mínimo de agua
| Modelo | A | A1 | B | H | W1 |
|---|---|---|---|---|---|
| 50SQ2.4 | 180 | 125 | 364 | 262 | 60 |
| 50SQ2.4S | 180 | 125 | 364 | 262 | 60 |
| 50SQ2.75 | 180 | 125 | 384 | 282 | 60 |
Tener en cuenta que: tanto los codos de descarga, como lo zocales de instalación fija como las bases de las bombas son accesorios y como tales deberán pedirse separadamente.
