C | 400V / 50Hz

Schneiderad

Uso combinado de una placa afilida en forma de dientes de sierra junto con un impulsor provisto de unas vidias en los bordes de ataques de ambos álabes. Este sistema nos asegura que la materia fibrosa sea desmenuzada y transferida al vertido residual sin atascos.

Downloads

Kurve_U.jpg Kurve_U.jpg
ModeloCOLOR CURVASalidad descarga mmPotencia de salida en KwFasesr.p.m.Altura a caudal 0 mMáx. Caudal l/min.Sistema de arranquePeso en seco kg *Paso del impulsor en mm
instalación transport.Con sistema de tubos guíasinstalación transport.Con sistema de tubos guías

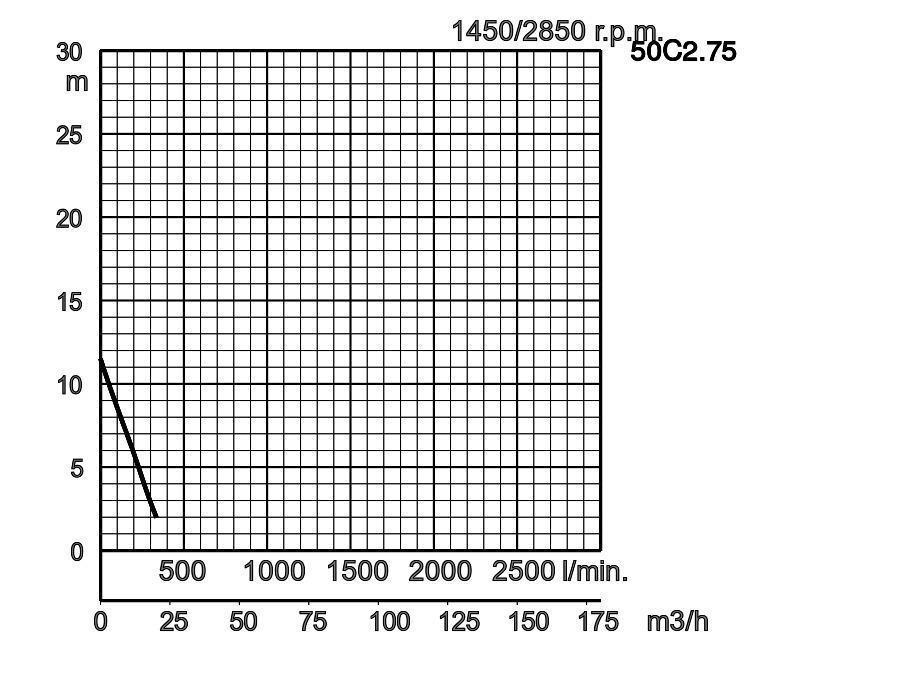

50C2.75 TOS50C2.75
1
50 0,75 3 2850 11,5 335 directo 24,0 23,0 21

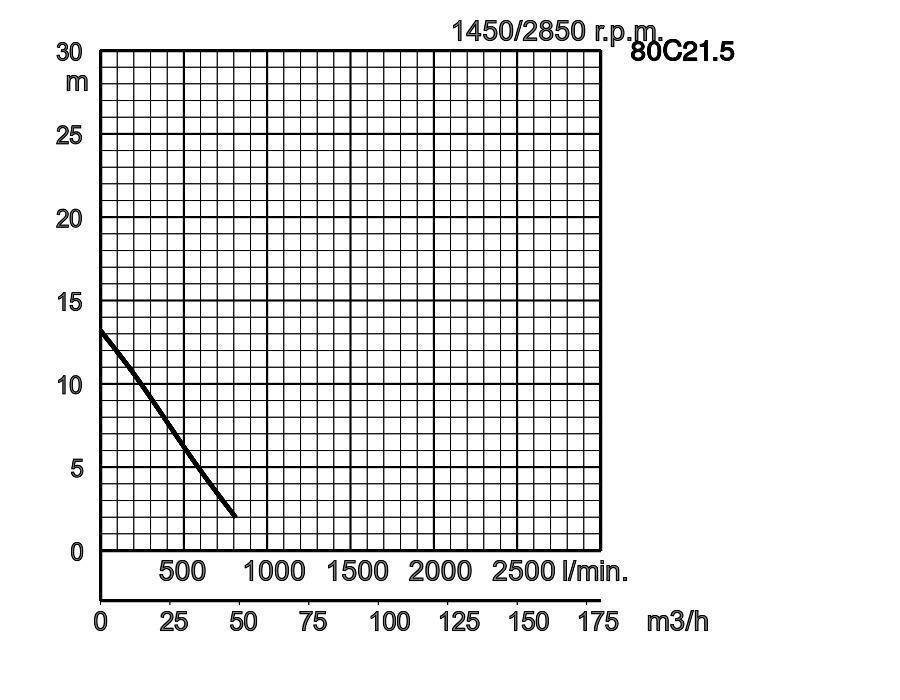

80C21.5 TOS80C21.5
2
80 1,5 3 2850 13,2 810 directo 36,0 34,0 37

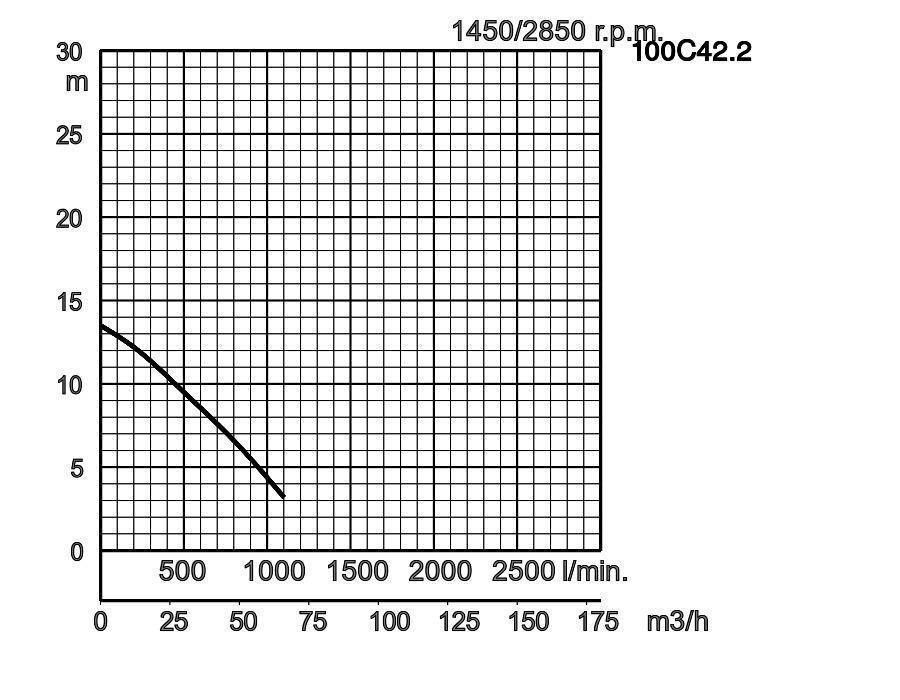

100C42.2 TOS100C42.2
3
100 2,2 3 1450 13,5 1100 directo 70,0 64,0 44

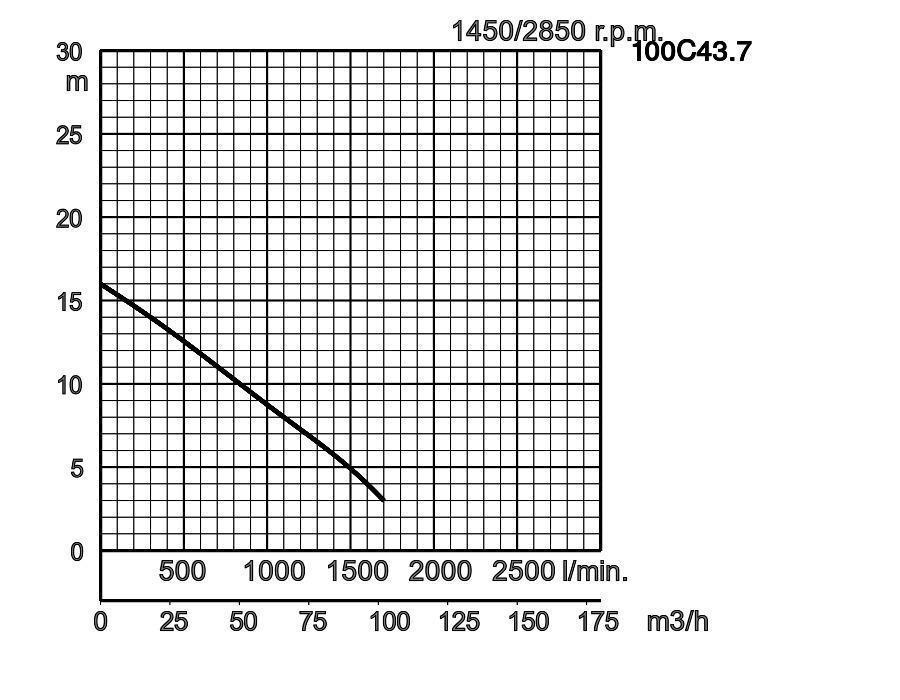

100C43.7 TOS100C43.7
4
100 3,7 3 1450 16,0 1700 directo 86,0 80,0 60

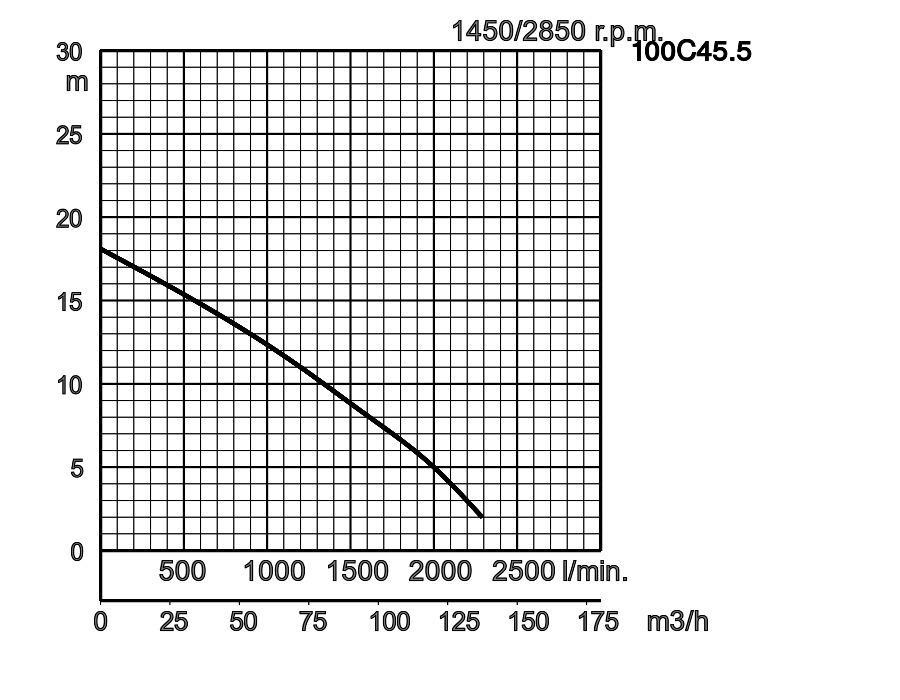

100C45.5 TOS100C45.5
5
100 5,5 3 1450 18,1 2290 directo 140,0 133,0 40

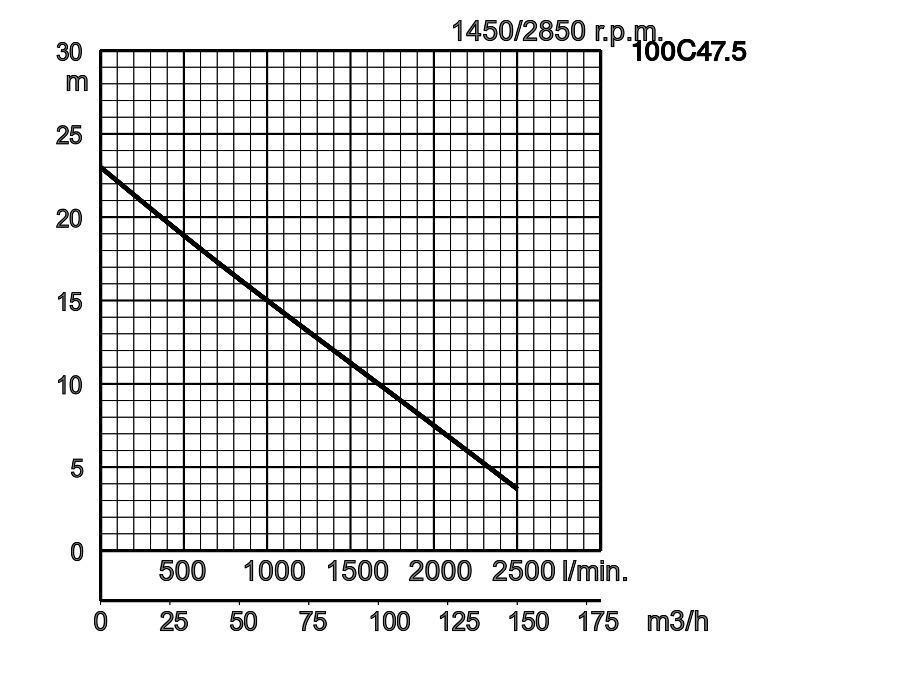

100C47.5 TOS100C47.5
6
100 7,5 3 1450 23,0 2500 directo 159,0 152,0 40

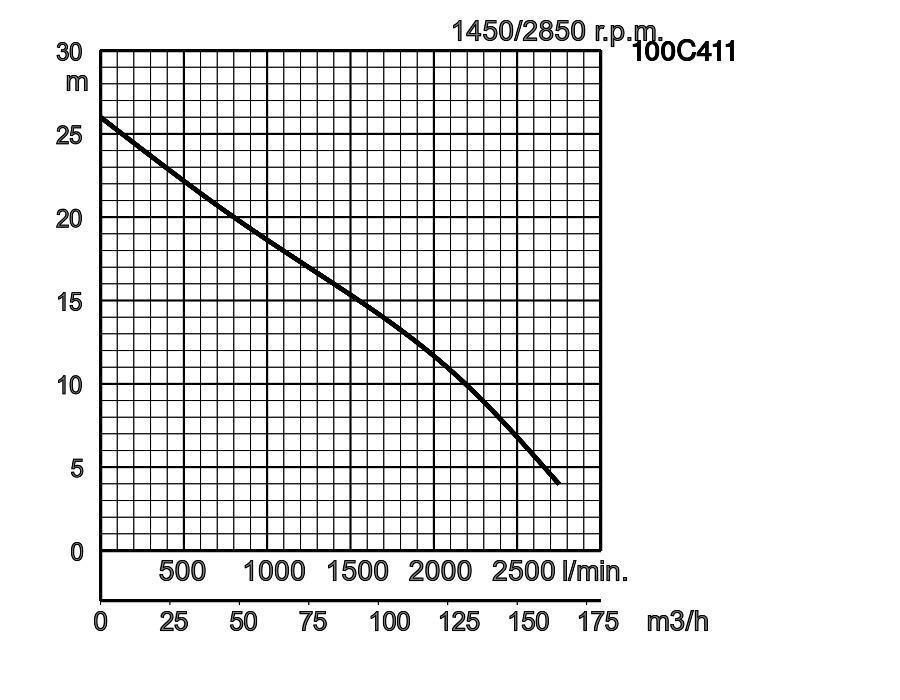

100C411 TOS100C411
7
100 11 3 1450 26,0 2750 estr./trián. 184,0 177,0 50

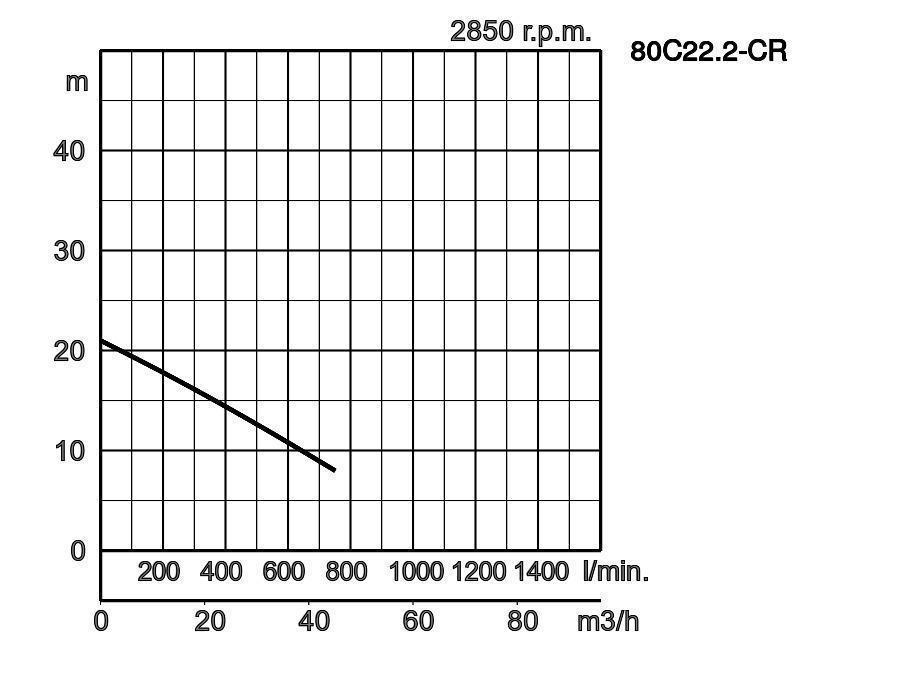

80C22.2-CR TOS80C22.2-CR
8
80 2,2 3 2850 21,0 750 directo 70,0 64,0 20x31

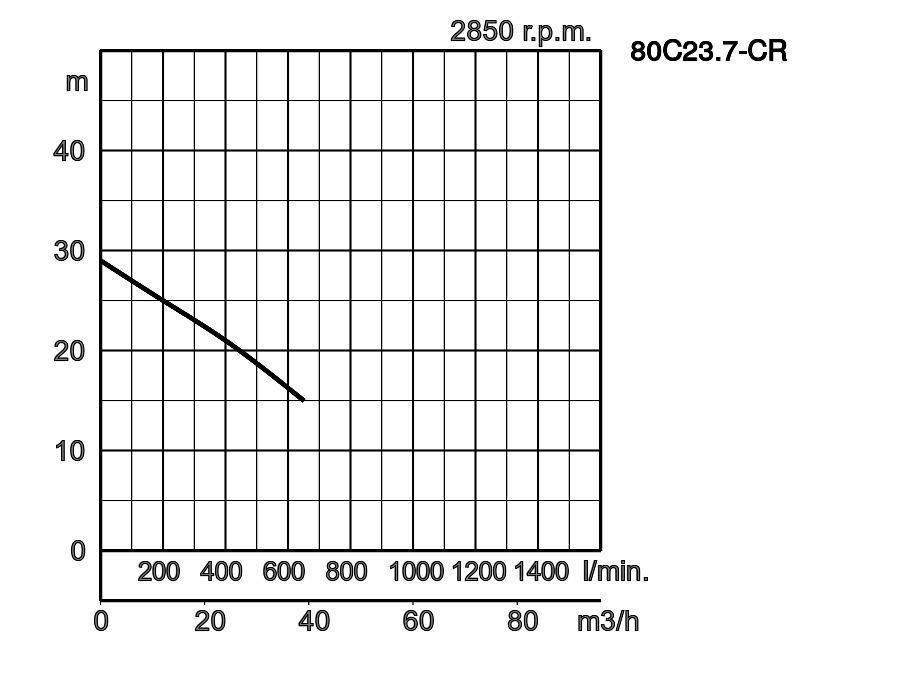

80C23.7-CR TOS80C23.7-CR
9
80 3,7 3 2850 29,0 650 directo 70,0 64,0 22x31

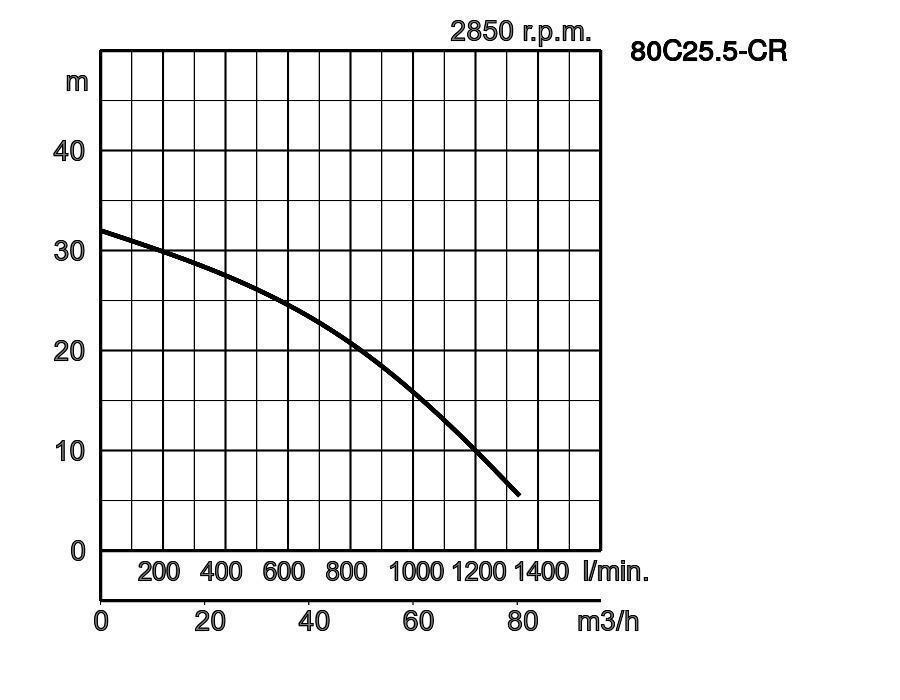

80C25.5-CR TOS80C25.5-CR
10
80 5,5 3 2850 32,0 1340 directo 125,0 117,0 29x23

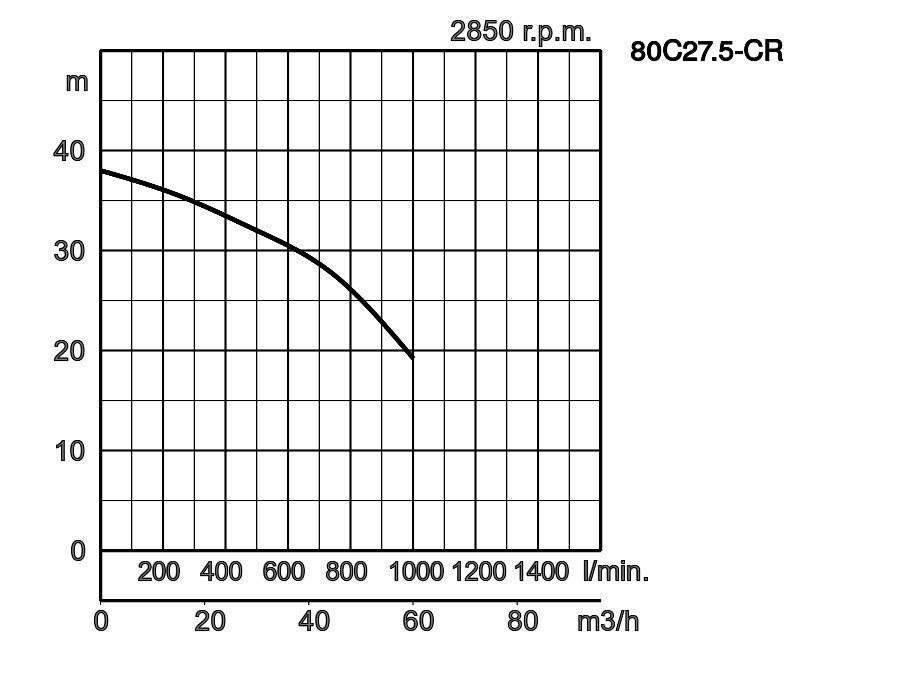

80C27.5-CR TOS80C27.5-CR
11
80 7,5 3 2850 38,0 1000 directo 130,0 122,0 26x23

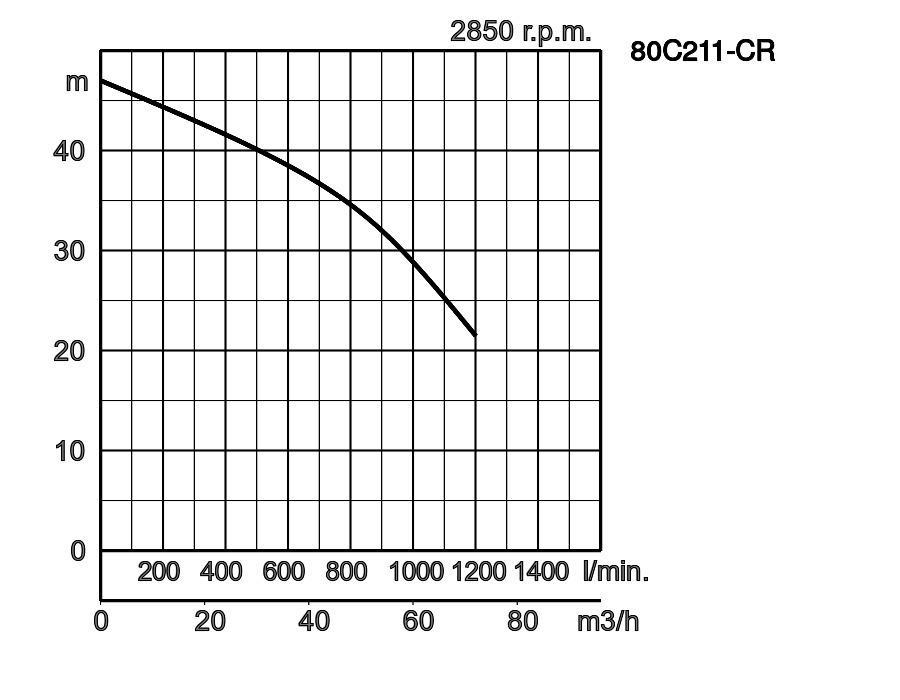

80C211-CR TOS80C211-CR
12
80 11 3 2850 47,0 1200 estr./trián. 160,0 152,0 26x25,5
descarga mm. 50mm, 80mm,100mm
Fluido a bombear Temperatura 0 - 40ºC
Tipo de vertido Aguas residuales y líquidos con gran contenido de deshechos materiales
Bomba Elementos Impulsor Impulsor Antibloqueo Cortante
Sellado eje Doble Junta Mecánica
Cojinetes Rodamientos a bolas sellados
Material Impulsor EN-GJL-200 con vidia de aleación de carburo de tungsteno, Fundición hierro y cromo con vidia de aleación de carburo de tungsteno
Carcasa Fundición Hierro Gris EN-GJL-200
Tapa de aspiración Fundición Dúctil EN-GJS-700-2, Fundición al Cromo
Sellado eje Carburo de Silicio en baño de aceite
Motor Lubricación Aceite de turbinas (ISO VG32)
Tipo , Polos Motor de inducción 2 Polos, IP68, Motor de inducción, 4 Polos, IP68
Fases / Voltaje 400 V / III / 50 Hz - Directo, 400 V / III / 50 Hz - E - T
Aislamiento Aislamiento clase E, Aislamiento clase F
Protección del Motor Interna Protector térmico
Material Carcasa Fundición Hierro Gris EN-GJL-150, Fundición Hierro Gris EN-GJL-200
Eje Ac.inox.EN-X6Cr13, Ac.inox.EN-X30Cr13
Cable eléctrico Goma, NSSHÖU
Conexión de descarga Brida de rosca interior, JIS10K
Accesorios opcionales Conjunto instalación fija "TOS" /Codo y base de apoyo para bomba de tipo tansportable.

Dimensiones en mm.:

  • 50C2.75
  • 80C21.5
  • 100C42.2
  • 100C43.7
  • 100C45.5
  • 100C47.5
  • 100C411
  • 80C22.2-CR
  • 80C23.7-CR
  • 80C25.5-CR
  • 80C27.5-CR
  • 80C211-CR

W1: Nivel mínimo de agua
ModeloAA4BDHW1W2
50C2.75405351196250415145385
80C21.5446392234250536190465
100C42.2594489328324616225570
100C43.7602497333331680235635
100C45.5687582372400824335700
100C47.5687582372400814335720
100C4117106053724311000300840
80C22.2-CR519427289260611180565
80C23.7-CR519427291260613180565
80C25.5-CR615522320345879225745
80C27.5-CR615522320345879225745
80C211-CR615522320345927225770


Tener en cuenta que: tanto los codos de descarga, como lo zocales de instalación fija como las bases de las bombas son accesorios y como tales deberán pedirse separadamente.

Dimensiones - instalación fija en mm:

ModeloAA5DHH1W1W2
50C2.75368175250459650190430
80C21.5410165250586-240515
100C42.2484165324631790240585
100C43.7490-339690860245645
100C45.56191813848221160305690
100C47.56191813848121155305710
100C4116421814319341265300805
80C22.2-CR435165260640860205595
80C23.7-CR435165260640860205595
80C25.5-CR5301653208771200220745
80C27.5-CR5301653208771200220745
80C211-CR1655303209251250220765
  • 50C2.75
  • 80C21.5
  • 100C42.2
  • 100C43.7
  • 100C45.5
  • 100C47.5
  • 100C411
  • 80C22.2-CR
  • 80C23.7-CR
  • 80C25.5-CR
  • 80C27.5-CR
  • 80C211-CR

W1: Nivel mínimo de agua
Salida en mmdT1T2T3T4T5T6K1K2K3B1
50mm50230185502516020012012010250
80mm80230195603222025017017015290
100mm100230195603222025017017015290
