BZ | 400V / 50Hz

El impulsor antibloquéo permite el bombeo de residuos de gran diámetro en comparación con la salida de descarga de la bomba. Todo ello permite un bombeo eficaz del agua residual. El impulsor se desmonta junto con el motor al desmontar éste último del cuerpo de bomba ( un sistema de desensamblaje por detrás, hasta 3,7 kW )

Downloads

Curvas de rendimiento & Especificaciones Material Dimensiones

Modelo		COLOR CURVA	Salidad descarga mm	Potencia de salida en Kw	Fases	r.p.m.	Altura a caudal 0 m	Máx. Caudal l/min.	Sistema de arranque	Peso en seco kg *		Paso del impulsor en mm
instalación transport.	Con sistema de tubos guías	COLOR CURVA	Salidad descarga mm	Potencia de salida en Kw	Fases	r.p.m.	Altura a caudal 0 m	Máx. Caudal l/min.	Sistema de arranque	instalación transport.	Con sistema de tubos guías	Paso del impulsor en mm

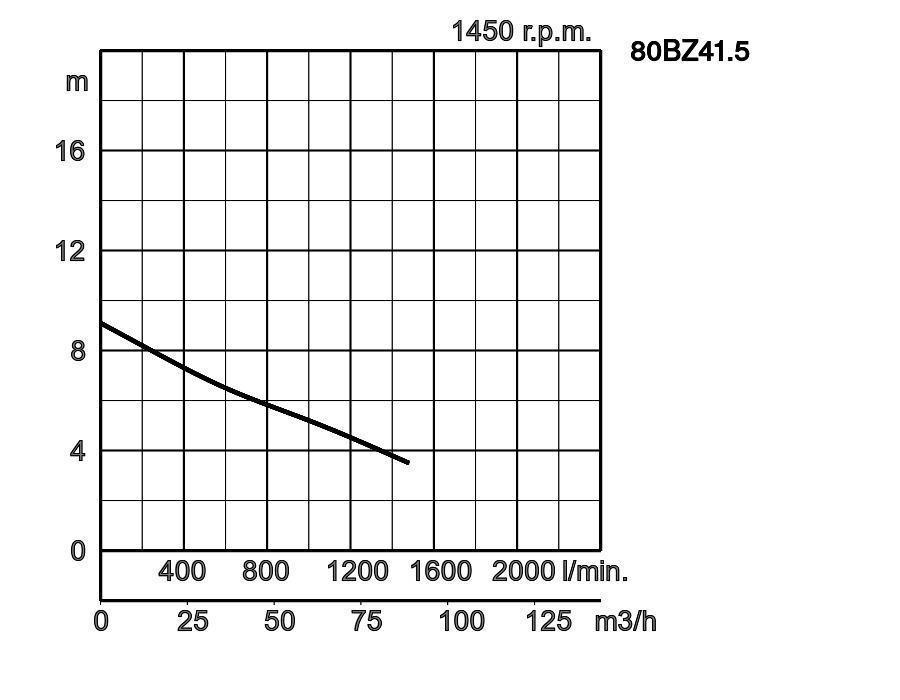

80BZ41.5	TOS80BZ41.5	1 print 80BZ41.5_3.pdf	80	1,5	3	1450	8,5	1400	directo	78,0	74,0	80

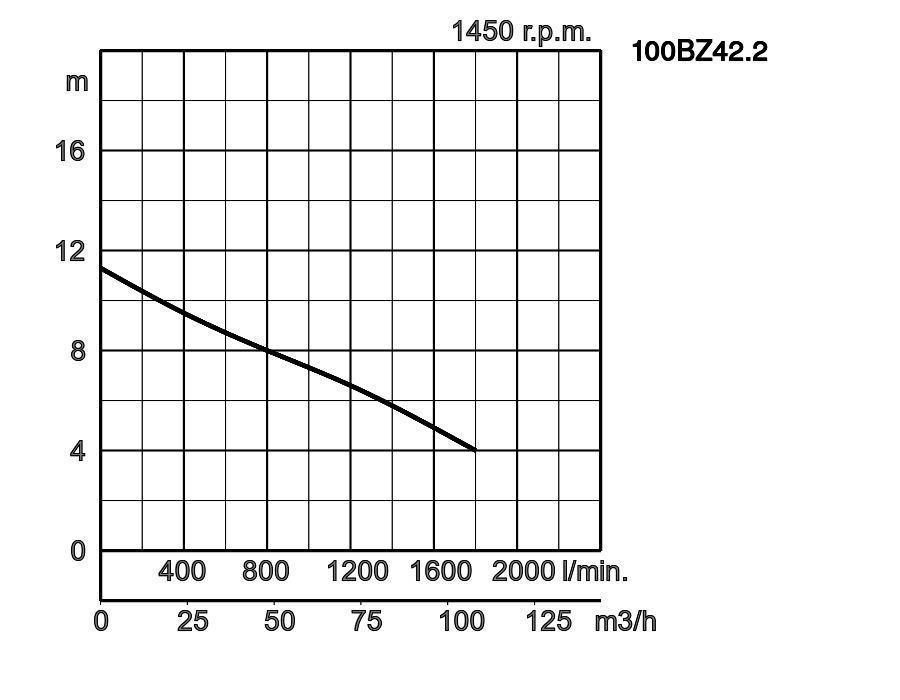

100BZ42.2	TOS100BZ42.2	2 print 100BZ42.2_3.pdf	100	2,2	3	1450	11,3	1800	directo	80.0	74,0	80

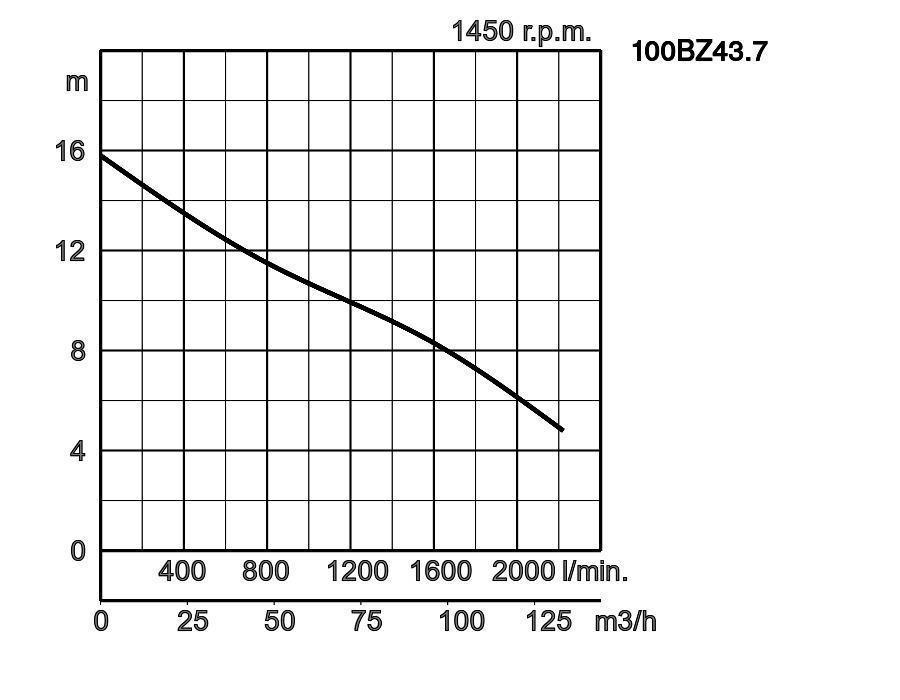

100BZ43.7	TOS100BZ43.7	3 print 100BZ43.7_3.pdf	100	3,7	3	1450	14,7	2100	directo	100,0	94,0	80

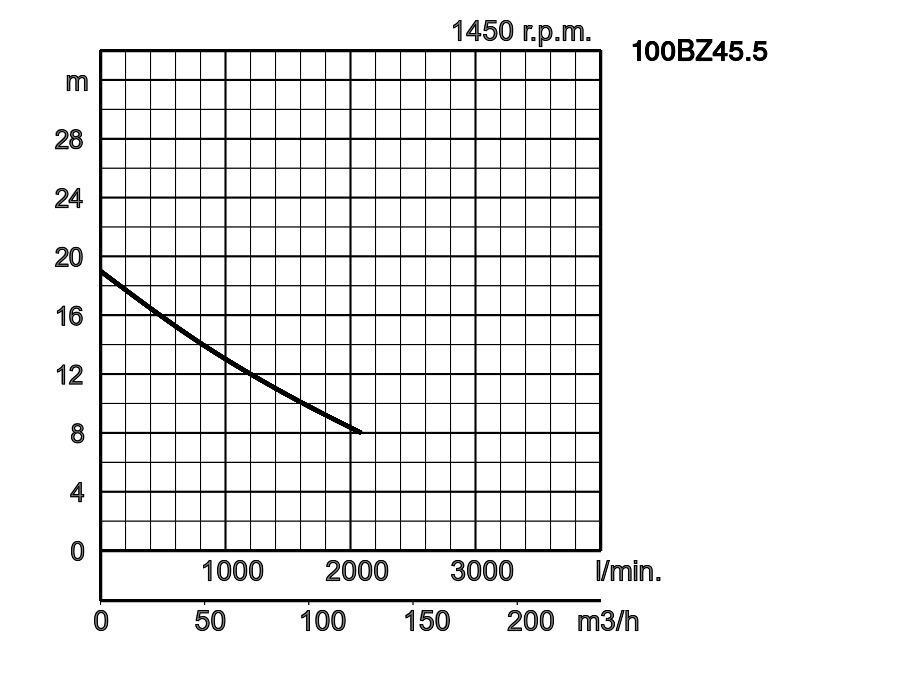

100BZ45.5	TOS100BZ45.5	4 print 100BZ45.5_3.pdf	100	5,5	3	1450	19,0	2085	directo	175,0	168,0	80

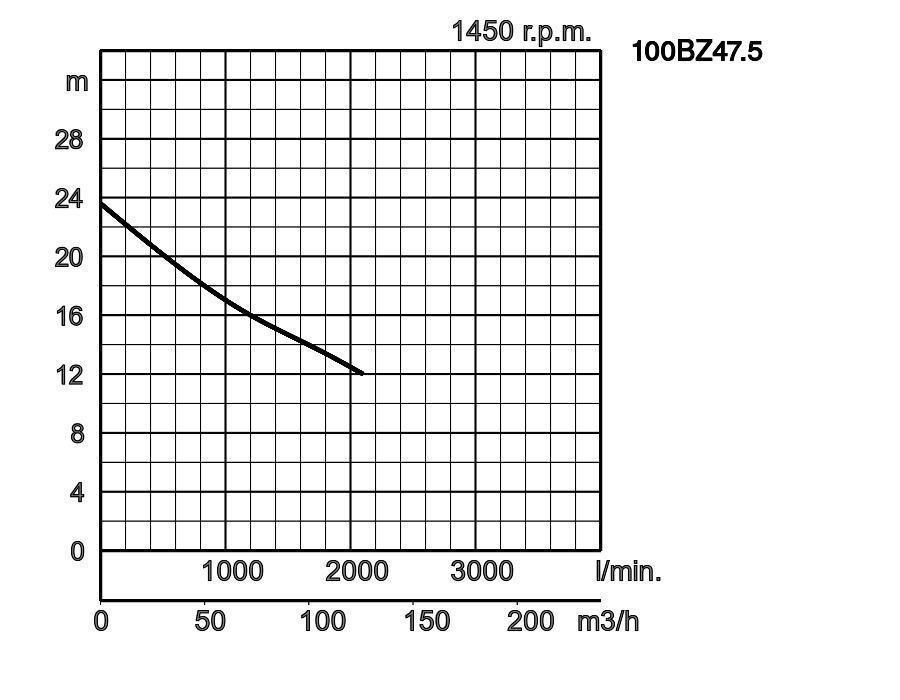

100BZ47.5	TOS100BZ47.5	5 print 100BZ47.5_3.pdf	100	7,5	3	1450	23,6	2100	directo	194,0	187,0	80

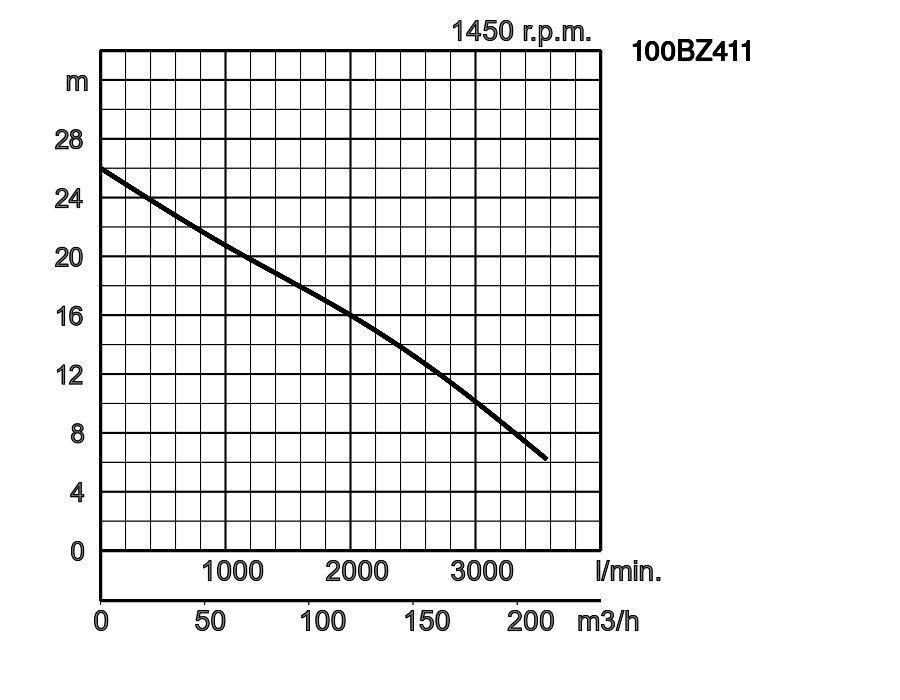

100BZ411	TOS100BZ411	6 print 100BZ411_3.pdf	100	11	3	1450	26,0	3575	estr./trián.	219,0	212,0	80

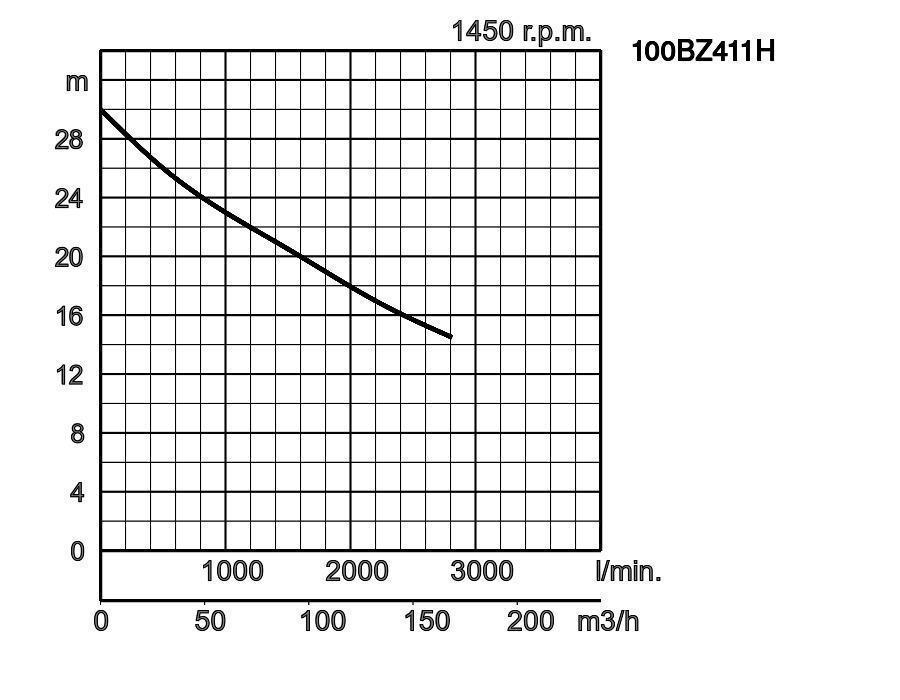

100BZ411H	TOS100BZ411H	7 print 100BZ411H_3.pdf	100	11	3	1450	30,0	2810	estr./trián.	219,0	212,0	80

descarga mm.			80mm,100mm
Fluido a bombear	Temperatura		0 - 40ºC
Fluido a bombear	Tipo de vertido		Aguas residuales municipales
Bomba	Elementos	Impulsor	Impulsor Antibloqueo Cortante
		Sellado eje	Doble Junta Mecánica
		Cojinetes	Rodamientos a bolas sellados
	Material	Impulsor	Fundición Hierro Gris EN-GJL-200
		Carcasa	Fundición Hierro Gris EN-GJL-200
		Tapa de aspiración	Fundición Hierro Gris EN-GJL-200
		Sellado eje	Carburo de Silicio en baño de aceite
Motor	Lubricación		Aceite de turbinas (ISO VG32)
	Tipo , Polos		Motor de inducción, 4 Polos, IP68
	Protección del Motor Interna		Protector térmico, Protector miniatura
	Fases / Voltaje		400 V / III / 50 Hz - Directo, 400 V / III / 50 Hz - E - T
	Aislamiento		Aislamiento clase F
	Material	Carcasa	Fundición Hierro Gris EN-GJL-150
		Eje	Ac.inox.EN-X30Cr13
		Cable eléctrico	Goma, NSSHÖU
Conexión de descarga			Brida de rosca interior, JIS10K
Accesorios opcionales			Conjunto instalación fija "TOS" /Codo y base de apoyo para bomba de tipo tansportable.

Dimensiones en mm.:

80BZ41.5
100BZ42.2
100BZ43.7
100BZ411
100BZ45.5
100BZ47.5
100BZ411H

W1: Nivel mínimo de agua

Modelo	A	A1	A2	A3	B	D	D1	D2	H	W1	W2
80BZ41.5	523	302	129	190	303	273	133	140	631	235	590
100BZ42.2	551	317	129	190	328	273	133	140	631	235	590
100BZ43.7	584	327	153	200	328	289	139	150	681	235	640
100BZ45.5	716	407	204	280	380	421	205	216	925	305	790
100BZ47.5	716	407	204	280	380	421	205	216	946	305	820
100BZ411	727	407	215	280	377	431	205	226	1023	330	865
100BZ411H	727	407	215	280	377	431	205	226	1023	330	865

Tener en cuenta que: tanto los codos de descarga, como lo zocales de instalación fija como las bases de las bombas son accesorios y como tales deberán pedirse separadamente.

Dimensiones - instalación fija en mm:

Modelo	A	A1	A2	A3	A5	A6	D	D1	D2	H	H1	H2	M1	M2	W1	W2
80BZ41.5	439	310	129	250	165	258	273	133	140	646	805	15	600	500	250	605
100BZ42.2	439	310	129	250	165	270	273	133	140	646	805	15	600	500	250	605
100BZ43.7	473	320	153	260	165	270	289	139	150	696	855	15	600	500	250	655
100BZ45.5	649	445	204	330	181	286	407	191	216	914	1210	112	950	700	295	780
100BZ47.5	649	445	204	330	181	286	407	191	216	935	1248	112	950	700	295	805
100BZ411	660	445	215	350	181	286	428	202	226	1016	1312	113	950	700	330	860
100BZ411H	660	445	215	350	181	286	428	202	226	1016	1312	113	950	700	330	860

100BZ411
100BZ411H

80BZ41.5
100BZ42.2
100BZ43.7
100BZ45.5
100BZ47.5

W1: Nivel mínimo de agua

Salida en mm	d	T2	T3	T4	T5	T6	T7	T8	T9	T10	T11	K1	K3	K4	K5	B1	B2	B3
80mm	80	230	195	80	50	220	250	60	25	28	50	170	155	15	40	290	237	15
100mm	100	230	195	80	50	220	250	60	25	28	32	170	155	15	40	290	237	15
