Un impulsor cerrado de un solo canal asegura que el agua residual que contiene lodo y sustancias fibrosas pueda bombearse de forma eficiente sin atascos.
Usted está aquí:
- Inicio >
- España >
- Industria y Aguas residuales >
- Bombas de agua cloacales >
- 80BYZ
80BYZ | 400V / 50Hz
Downloads
| Modelo | COLOR CURVA | Salidad descarga mm | Potencia de salida en Kw | Fases | r.p.m. | Altura a caudal 0 m | Máx. Caudal l/min. | Sistema de arranque | Peso en seco kg * | Paso del impulsor en mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| instalación transport. | Con sistema de tubos guías | instalación transport. | Con sistema de tubos guías | |||||||||

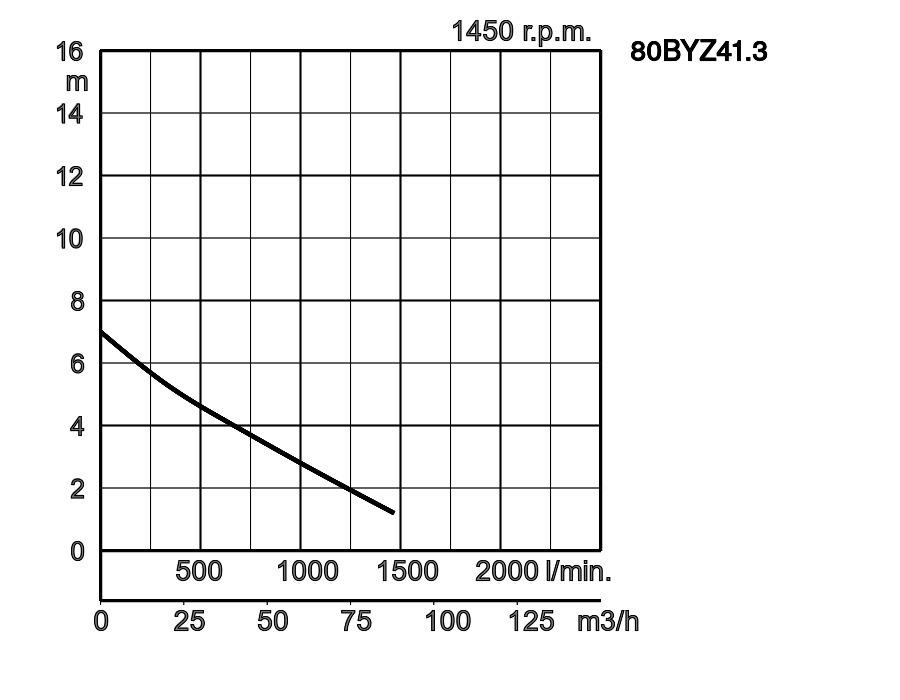

| 80BYZ41.3 | TOS80BYZ41.3 | 80 | 1,3 | 3 | 1450 | 7,0 | 1467 | directo | 74,0 | 74,0 | 80 | |

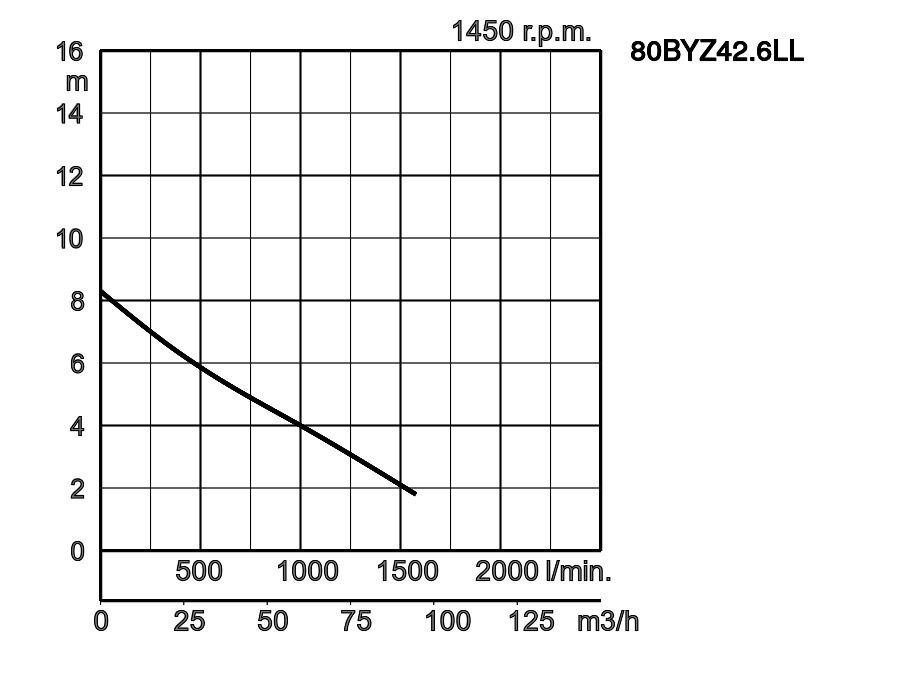

| 80BYZ42.6LL | TOS80BYZ42.6LL | 80 | 2,6 | 3 | 1450 | 8,3 | 1576 | directo | 80,0 | 80,0 | 80 | |

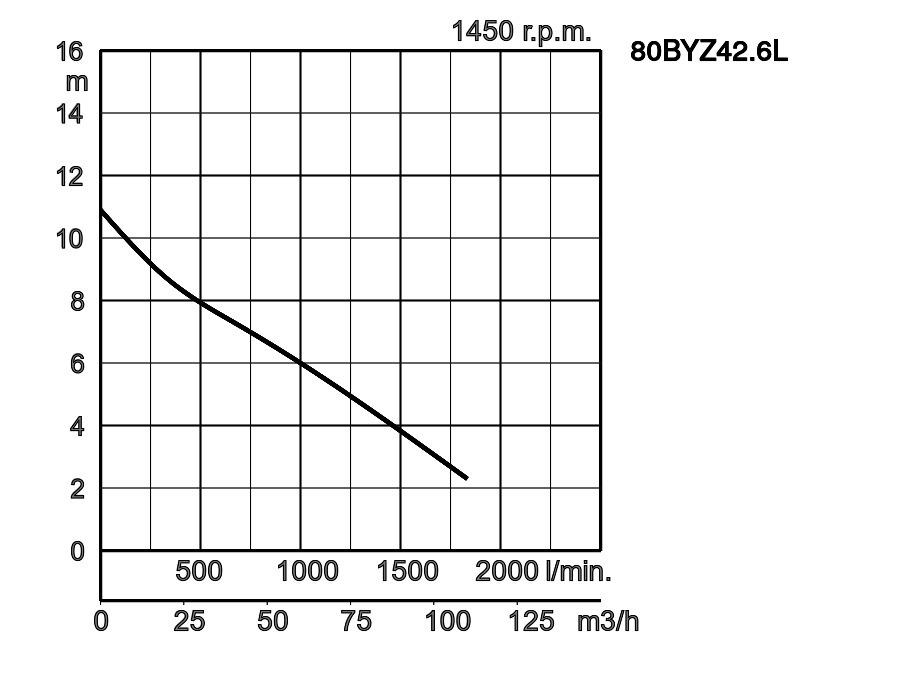

| 80BYZ42.6L | TOS80BYZ42.6L | 80 | 2,6 | 3 | 1450 | 10,9 | 1833 | directo | 82,0 | 82,0 | 80 | |

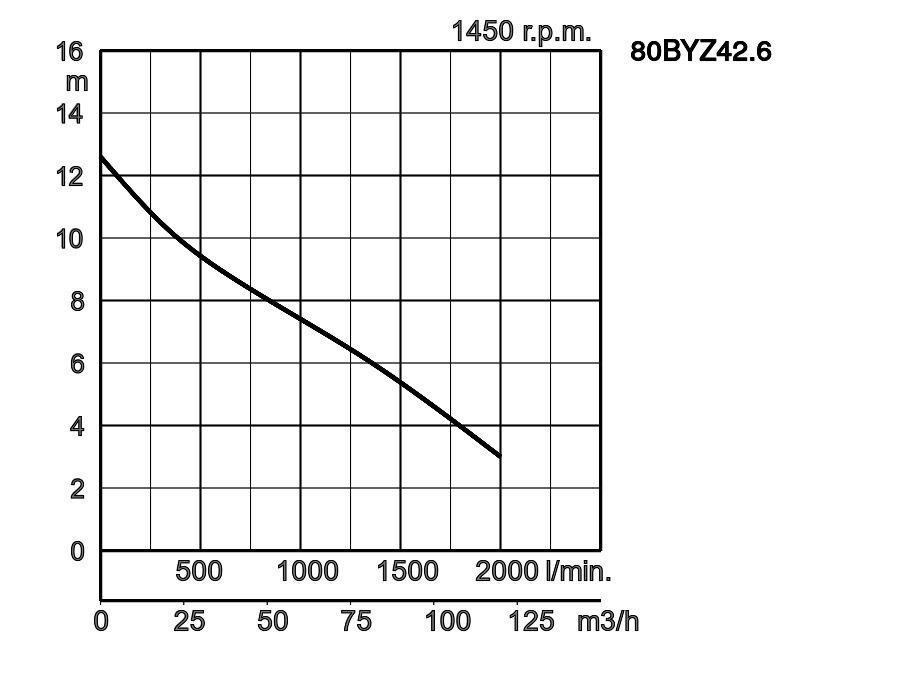

| 80BYZ42.6 | TOS80BYZ42.6 | 80 | 2,6 | 3 | 1450 | 12,6 | 2000 | directo | 82,0 | 82,0 | 80 | |

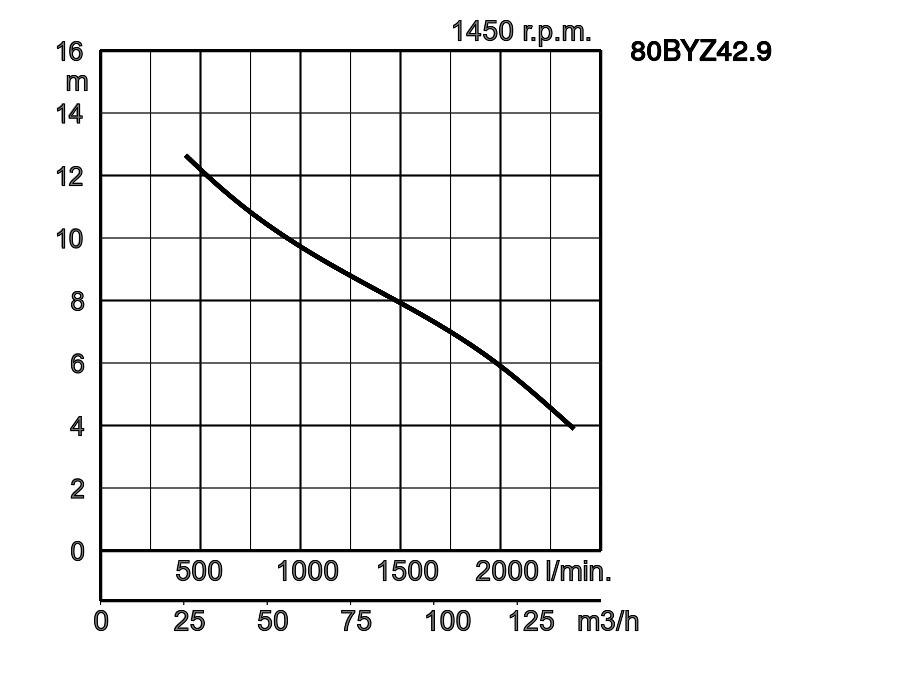

| 80BYZ42.9 | TOS80BYZ42.9 | 80 | 2,9 | 3 | 1450 | 12,4 | 2366 | directo | 117,0 | 117,0 | 80 | |

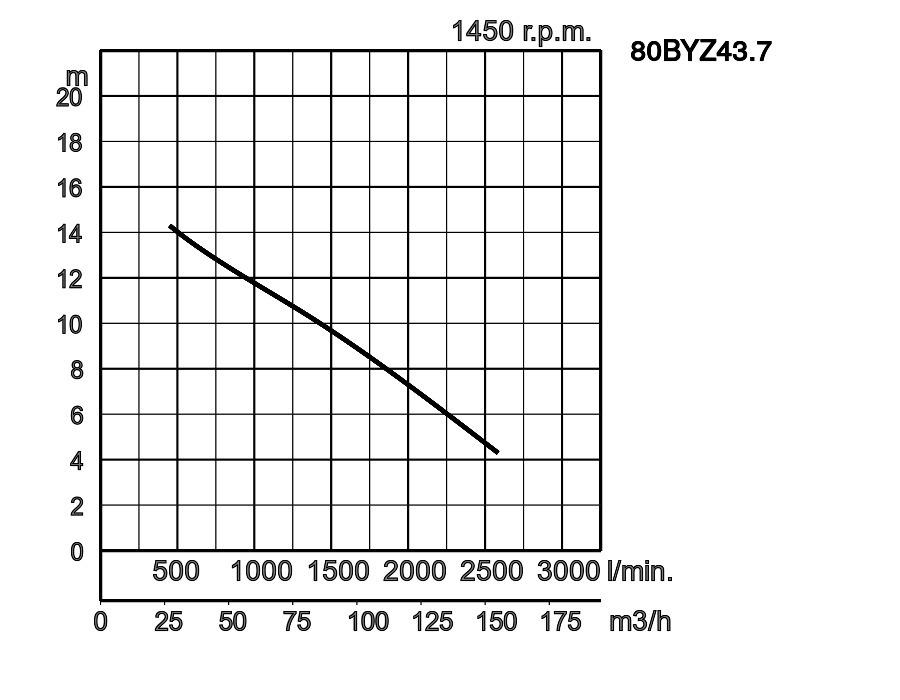

| 80BYZ43.7 | TOS80BYZ43.7 | 80 | 3,7 | 3 | 1450 | 14,4 | 2583 | estr./trián. | 121,0 | 121,0 | 80 | |

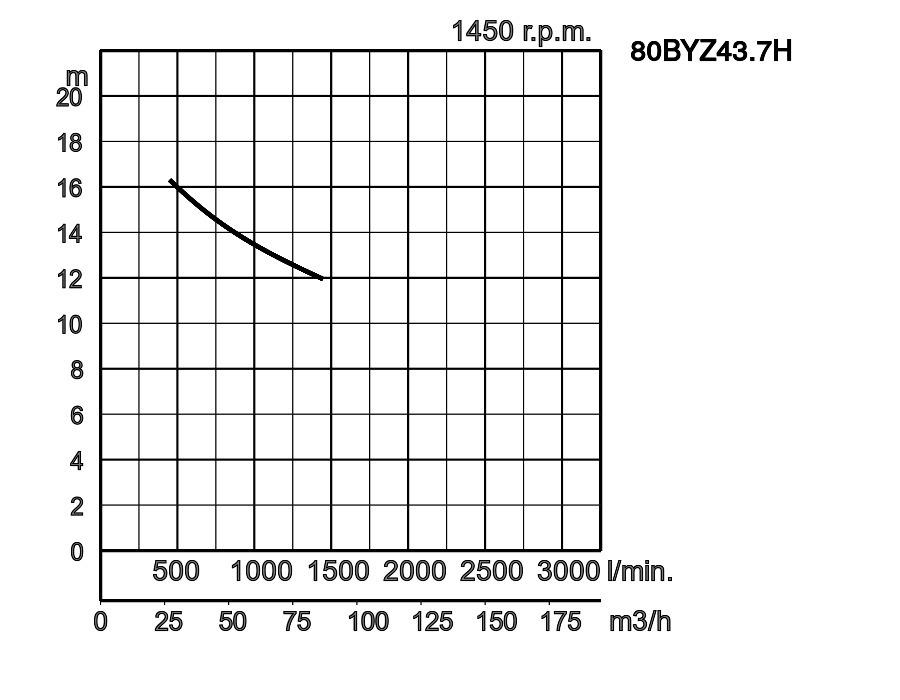

| 80BYZ43.7H | TOS80BYZ43.7H | 80 | 3,7 | 3 | 1450 | 16,1 | 1445 | estr./trián. | 121,0 | 121,0 | 80 | |

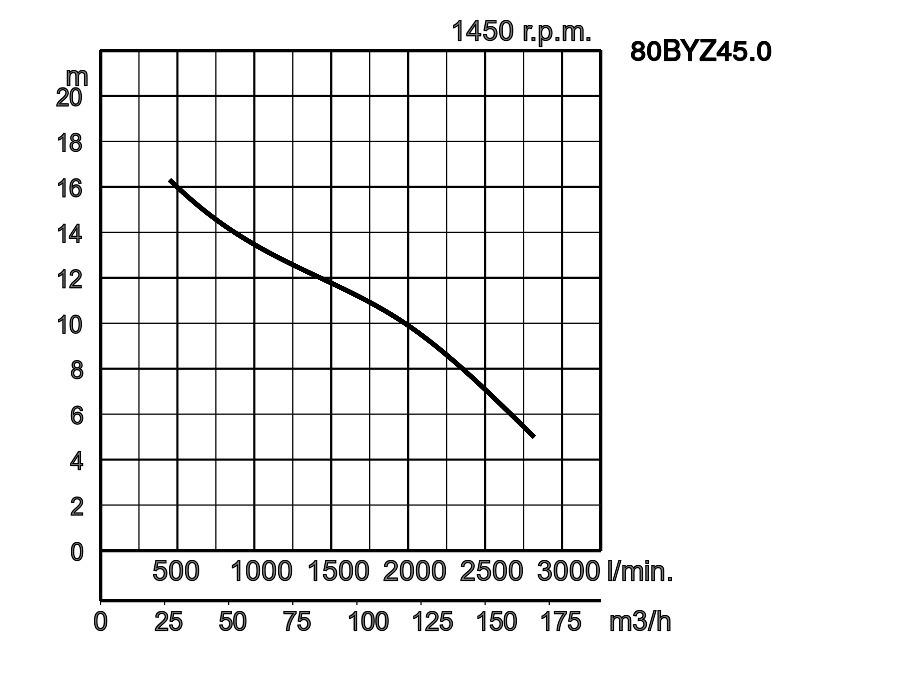

| 80BYZ45.0 | TOS80BYZ45.0 | 80 | 5,0 | 3 | 1450 | 16,1 | 2817 | estr./trián. | 131,0 | 131,0 | 80 | |

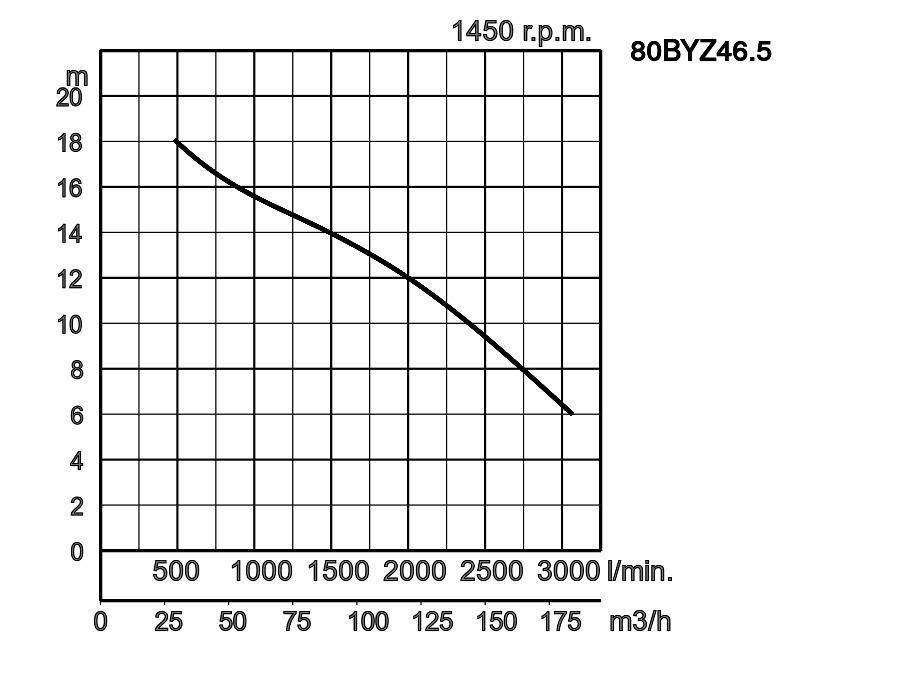

| 80BYZ46.5 | TOS80BYZ46.5 | 80 | 6,5 | 3 | 1450 | 18,0 | 3067 | estr./trián. | 134,0 | 134,0 | 80 | |
80BYZ41.3_3.pdf
| descarga mm. | 80mm | |||
|---|---|---|---|---|
| Fluido a bombear | Tipo de vertido | Aguas residuales municipales | ||
| Temperatura | 0 - 40ºC | |||
| Bomba | Elementos | Impulsor | Impulsor de canal individual | |
| Sellado eje | Sello mecánico doble | |||
| Cojinetes | Rodamientos a bolas sellados | |||
| Material | Impulsor | Hierro de fundición, color gris EN-GJL-250 | ||
| Carcasa | Hierro de fundición, color gris EN-GJL-250 | |||
| Sellado eje | SiC, superior en baño de aceite | |||
| Resistente a la corrosión | Bronze | |||
| Motor | Lubricación | Aceite de turbinas (ISO VG32) | ||
| Tipo , Polos | Motor de inducción, 4 Polos, IP68 | |||
| Protección del Motor Interna | Protector miniatura | |||
| Aislamiento | Clase de aislamiento H | |||
| Fases / Voltaje | 400 V / III / 50 Hz - Directo, 400 V / III / 50 Hz - E - T | |||
| Material | Carcasa | Hierro de fundición, color gris EN-GJL-250 | ||
| Eje | Acero inoxidable EN-X14CrMoS17 | |||
| Cable eléctrico | Goma, 10m H07RN8-F | |||
| Conexión de descarga | Brida DIN/ANSI DN80 (PN10) | |||
| Accesorios opcionales | Conjunto instalación fija "TOS" /Codo y base de apoyo para bomba de tipo tansportable. | |||
Dimensiones en mm.:
-
-
- 80BYZ41.3
- 80BYZ42.6
- 80BYZ43.7H
- 80BYZ43.7
- 80BYZ45.0
- 80BYZ46.5
- 80BYZ42.6L
- 80BYZ42.6LL
- 80BYZ42.9
W1: Nivel mínimo de agua
| Modelo | A | B | B1 | C | C1 | DN1 | DN2 | DN3 | F1 | F2 | F3 | G | H | J1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80BYZ41.3 | 517 | 360 | 200 | 305 | 145 | 80 | 100 | 3" | - | - | - | 395 | 578 | 137 |
| 80BYZ42.6LL | 554 | 360 | 200 | 305 | 145 | 80 | 100 | 3" | - | - | - | 395 | 578 | 137 |
| 80BYZ42.6L | 554 | 360 | 200 | 305 | 145 | 80 | 100 | 3" | - | - | - | 395 | 578 | 137 |
| 80BYZ42.6 | 554 | 360 | 200 | 305 | 145 | 80 | 100 | 3" | - | - | - | 395 | 578 | 137 |
| 80BYZ42.9 | 692 | 460 | 280 | 357 | 163 | 80 | 100 | 3" | - | - | - | 395 | 658 | 137 |
| 80BYZ43.7 | 692 | 460 | 280 | 357 | 163 | 80 | 100 | 3" | - | - | - | 395 | 658 | 137 |
| 80BYZ43.7H | 692 | 460 | 280 | 357 | 163 | 80 | 100 | 3" | - | - | - | 395 | 658 | 137 |
| 80BYZ45.0 | 765 | 460 | 280 | 357 | 163 | 80 | 100 | 3" | - | - | - | 395 | 658 | 137 |
| 80BYZ46.5 | 765 | 460 | 280 | 357 | 163 | 80 | 100 | 3" | - | - | - | 395 | 658 | 137 |
Tener en cuenta que: tanto los codos de descarga, como lo zocales de instalación fija como las bases de las bombas son accesorios y como tales deberán pedirse separadamente.
Dimensiones - instalación fija en mm:
| Modelo | A | B | B1 | C | C1 | D | DN1 | DN2 | E |
|---|---|---|---|---|---|---|---|---|---|
| 80BYZ41.3 | 517 | 360 | 200 | 305 | 145 | 727 | 80 | 100 | 97 |
| 80BYZ42.6LL | 554 | 360 | 200 | 305 | 145 | 727 | 80 | 100 | 97 |
| 80BYZ42.6L | 554 | 360 | 200 | 305 | 145 | 727 | 80 | 100 | 97 |
| 80BYZ42.6 | 554 | 360 | 200 | 305 | 145 | 727 | 80 | 100 | 97 |
| 80BYZ42.9 | 692 | 460 | 280 | 357 | 163 | 827 | 80 | 100 | 90 |
| 80BYZ43.7 | 692 | 460 | 280 | 357 | 163 | 827 | 80 | 100 | 90 |
| 80BYZ43.7H | 692 | 460 | 280 | 357 | 163 | 827 | 80 | 100 | 90 |
| 80BYZ45.0 | 765 | 460 | 280 | 357 | 163 | 827 | 80 | 100 | 90 |
| 80BYZ46.5 | 765 | 460 | 280 | 357 | 163 | 827 | 80 | 100 | 90 |
-
-
- 80BYZ41.3
- 80BYZ42.6
- 80BYZ43.7H
- 80BYZ43.7
- 80BYZ45.0
- 80BYZ46.5
- 80BYZ42.6L
- 80BYZ42.6LL
- 80BYZ42.9
W1: Nivel mínimo de agua
