Bomba para aguas residuales para uso municipal e industrial. Las bombas, en su versión estándar, están equipadas con un sensor de humedad y una camisa de refrigeración, por lo que se puede instalar en pozos secos y húmedos. Versión a prueba de explosiones como opción disponible.
| Modelo | COLOR CURVA | Salidad descarga mm | Potencia de salida en Kw | Fases | r.p.m. | Altura a caudal 0 m | Máx. Caudal l/min. | Sistema de arranque | Peso en seco kg * | Paso del impulsor en mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| instalación transport. | Con sistema de tubos guías | instalación transport. | Con sistema de tubos guías | |||||||||

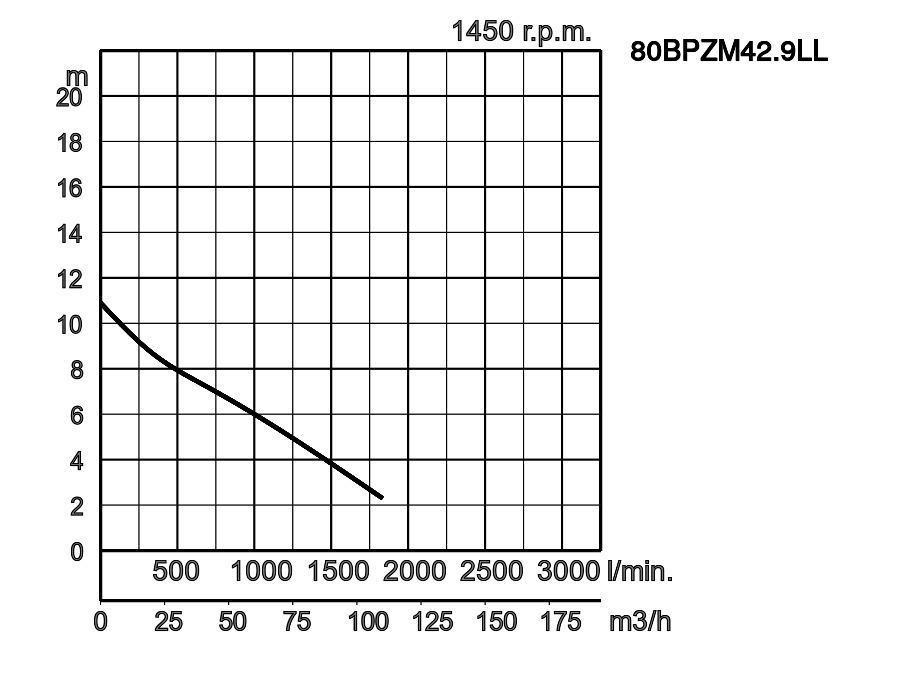

| 80BPZM42.9LL | TOS80BPZM42.9LL | 80 | 2,9 | 3 | 1450 | 10,9 | 1833 | directo | 130,0 | 130,0 | 80 | |

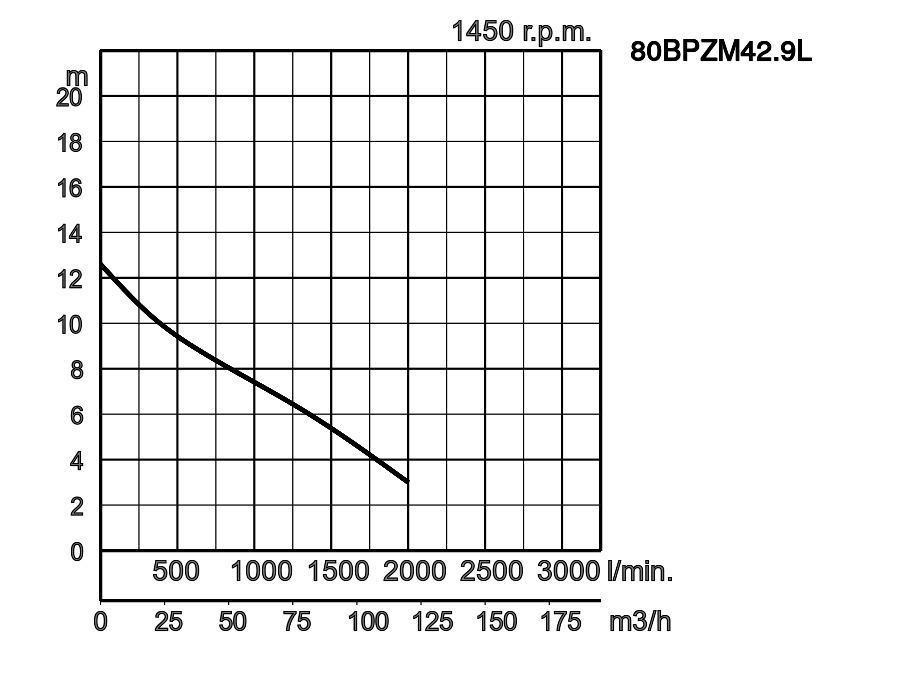

| 80BPZM42.9L | TOS80BPZM42.9L | 80 | 2,9 | 3 | 1450 | 12,6 | 2000 | directo | 130,0 | 130,0 | 80 | |

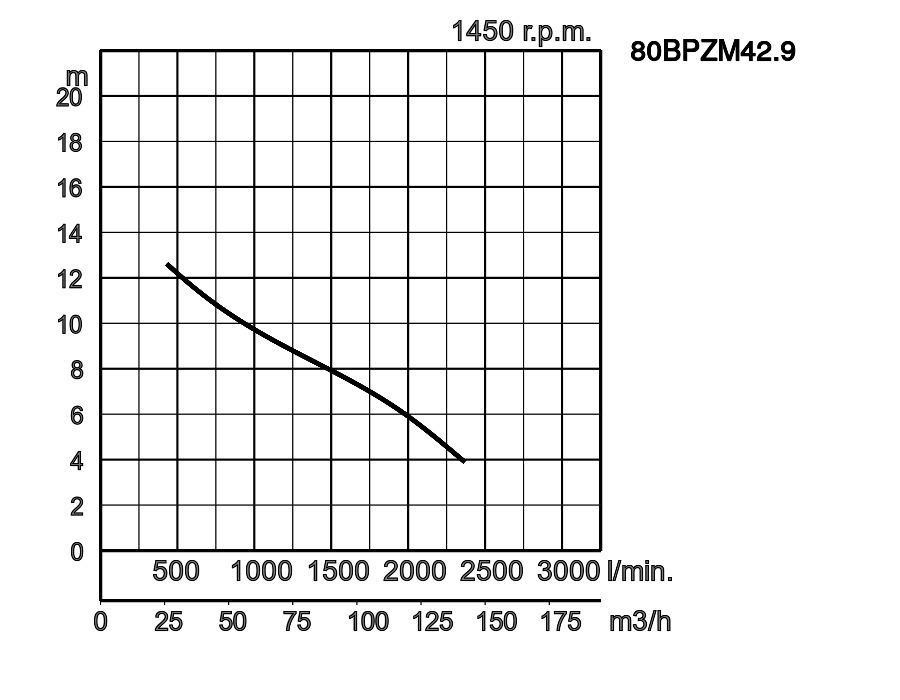

| 80BPZM42.9 | TOS80BPZM42.9 | 80 | 2,9 | 3 | 1450 | 12,4 | 2367 | directo | 134,0 | 134,0 | 80 | |

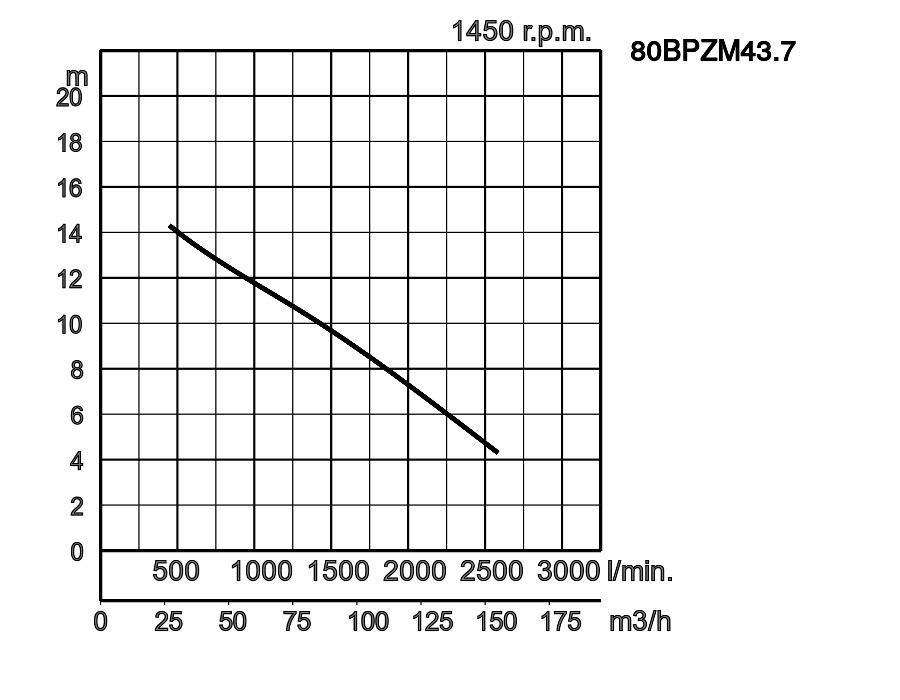

| 80BPZM43.7 | TOS80BPZM43.7 | 80 | 3,7 | 3 | 1450 | 14,4 | 2583 | estr./trián. | 134,0 | 134,0 | 80 | |

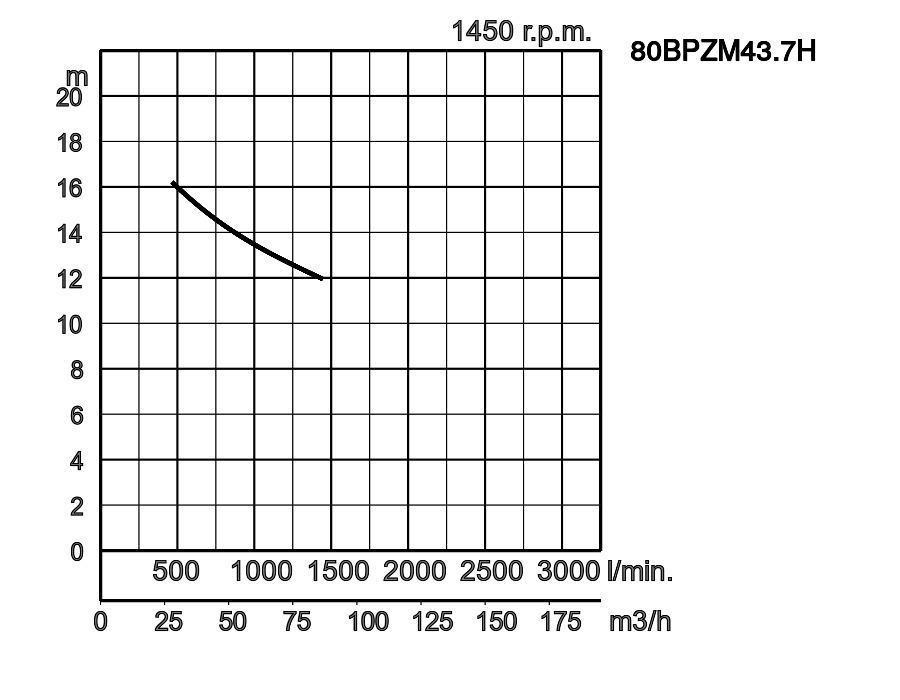

| 80BPZM43.7H | TOS80BPZM43.7H | 80 | 3,7 | 3 | 1450 | 16,1 | 1444 | estr./trián. | 134,0 | 134,0 | 80 | |

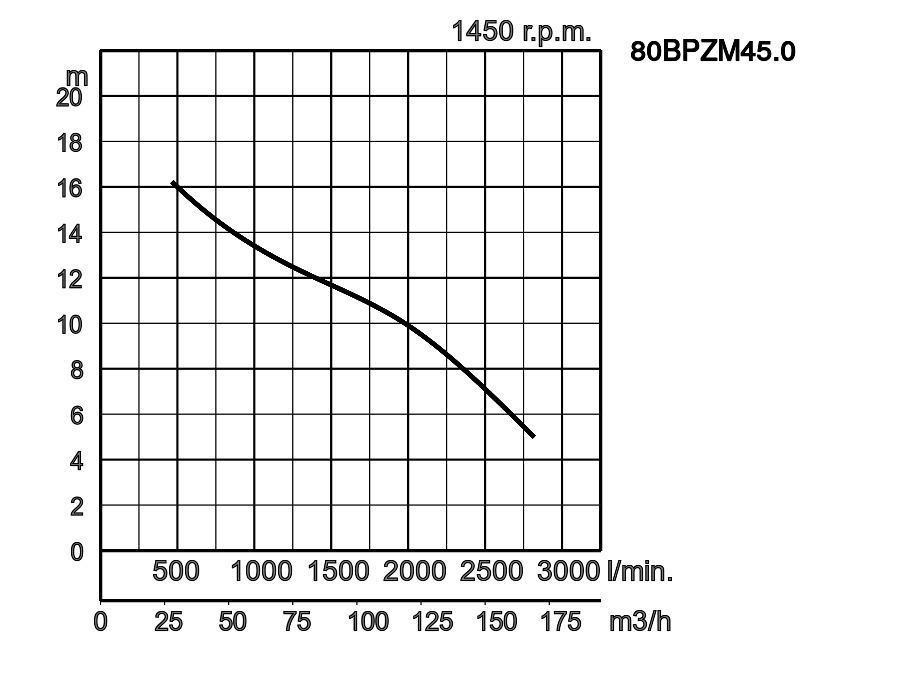

| 80BPZM45.0 | TOS80BPZM45.0 | 80 | 5,0 | 3 | 1450 | 16,1 | 2817 | estr./trián. | 134,0 | 134,0 | 80 | |

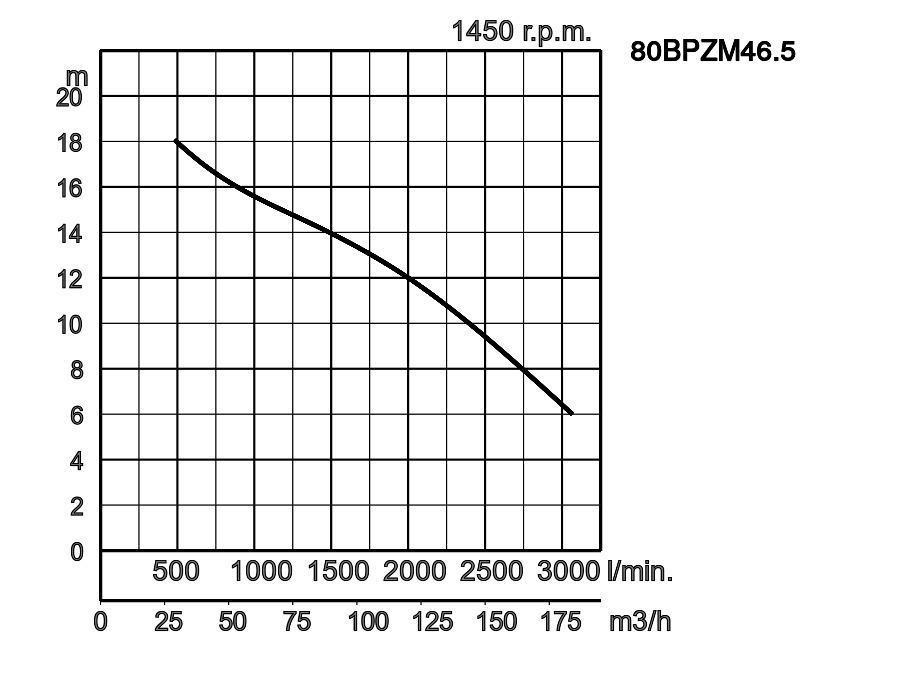

| 80BPZM46.5 | TOS80BPZM46.5 | 80 | 6,5 | 3 | 1450 | 18,0 | 3067 | estr./trián. | 152,0 | 152,0 | 80 | |
| descarga mm. | 80mm | |||
|---|---|---|---|---|
| Fluido a bombear | Temperatura | 0 - 40ºC | ||
| Tipo de vertido | Aguas residuales municipales | |||
| Bomba | Elementos | Impulsor | Impulsor de canal individual | |
| Sellado eje | Sello mecánico doble | |||
| Cojinetes | Rodamientos a bolas sellados | |||
| Material | Impulsor | Hierro de fundición, color gris EN-GJL-250 | ||
| Carcasa | Hierro de fundición, color gris EN-GJL-250 | |||
| Sellado eje | SiC, superior en baño de aceite | |||
| Resistente a la corrosión | Bronze | |||
| Motor | Protección del Motor Interna | Protector miniatura | ||
| Lubricación | Aceite de turbinas (ISO VG32) | |||
| Fases / Voltaje | 400 V / III / 50 Hz - Directo, 400 V / III / 50 Hz - E - T | |||
| Tipo , Polos | Motor de inducción, 4 Polos, IP68 | |||
| Aislamiento | Clase de aislamiento H | |||
| Material | Carcasa | Hierro de fundición, color gris EN-GJL-250 | ||
| Eje | Acero inoxidable EN-X14CrMoS17, Ac.inox.EN-X5CrNiMo17-12-2 | |||
| Cable eléctrico | Goma, 10m H07RN8-F | |||
| Conexión de descarga | Brida DIN/ANSI DN80 (PN10) | |||
| Accesorios opcionales | Conjunto instalación fija "TOS" /Codo y base de apoyo para bomba de tipo tansportable. | |||
| Modelo | A | B | B1 | C | C1 | DN1 | DN2 | DN3 | F1 | F2 | F3 | G | H | J1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80BPZM42.9LL | 714 | 360 | 200 | 315 | 155 | 80 | 100 | 3" | - | - | - | 395 | 578 | 137 |
| 80BPZM42.9L | 714 | 360 | 200 | 315 | 155 | 80 | 100 | 3" | - | - | - | 395 | 578 | 137 |
| 80BPZM42.9 | 720 | 460 | 280 | 357 | 163 | 80 | 100 | 3" | - | - | - | 395 | 658 | 137 |
| 80BPZM43.7 | 720 | 460 | 280 | 357 | 163 | 80 | 100 | 3" | - | - | - | 395 | 658 | 137 |
| 80BPZM43.7H | 720 | 460 | 280 | 357 | 163 | 80 | 100 | 3" | - | - | - | 395 | 658 | 137 |
| 80BPZM45.0 | 720 | 460 | 280 | 357 | 163 | 80 | 100 | 3" | - | - | - | 395 | 658 | 137 |
| 80BPZM46.5 | 790 | 460 | 280 | 357 | 163 | 80 | 100 | 3" | - | - | - | 395 | 658 | 137 |
| Modelo | A | B | B1 | C | C1 | D | DN1 | DN2 | E |
|---|---|---|---|---|---|---|---|---|---|
| 80BPZM42.9LL | 714 | 360 | 200 | 315 | 155 | 727 | 80 | 100 | 97 |
| 80BPZM42.9L | 714 | 360 | 200 | 315 | 155 | 727 | 80 | 100 | 97 |
| 80BPZM42.9 | 720 | 460 | 280 | 357 | 163 | 827 | 80 | 100 | 90 |
| 80BPZM43.7 | 720 | 460 | 280 | 357 | 163 | 827 | 80 | 100 | 90 |
| 80BPZM43.7H | 720 | 460 | 280 | 357 | 163 | 827 | 80 | 100 | 90 |
| 80BPZM45.0 | 720 | 460 | 280 | 357 | 163 | 827 | 80 | 100 | 90 |
| 80BPZM46.5 | 790 | 460 | 280 | 357 | 163 | 827 | 80 | 100 | 90 |
