Impulsor abierto de canal de múltiples paletas con mecanismo de corte. Este sistema nos asegura que la materia fibrosa sea desmenuzada y transferida al vertido residual sin atascos.
Usted está aquí:
- Inicio >
- España >
- Industria y Aguas residuales >
- Bombas de agua cloacales >
- 50GP
50GP | 400V / 50Hz
Downloads
| Modelo | COLOR CURVA | Salidad descarga mm | Potencia de salida en Kw | Fases | r.p.m. | Altura a caudal 0 m | Máx. Caudal l/min. | Sistema de arranque | Peso en seco kg * | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| instalación transport. | Con sistema de tubos guías | instalación transport. | Con sistema de tubos guías | ||||||||

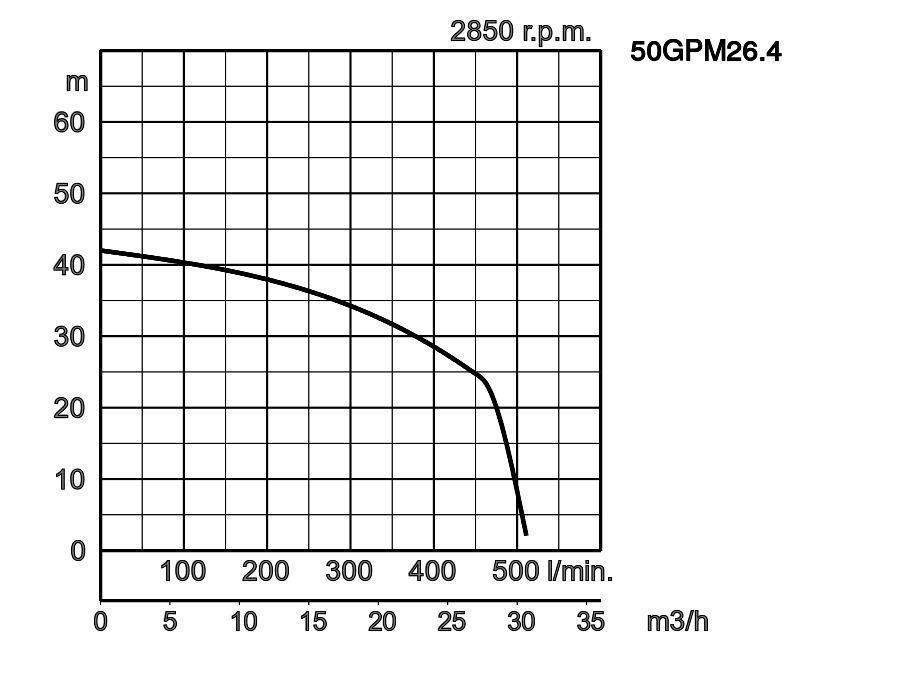

| 50GPM26.4 | TOS50GYM26.4 | 50 | 6,4 | 3 | 2850 | 42,0 | 510 | estr./trián. | 108,0 | 104,0 | |

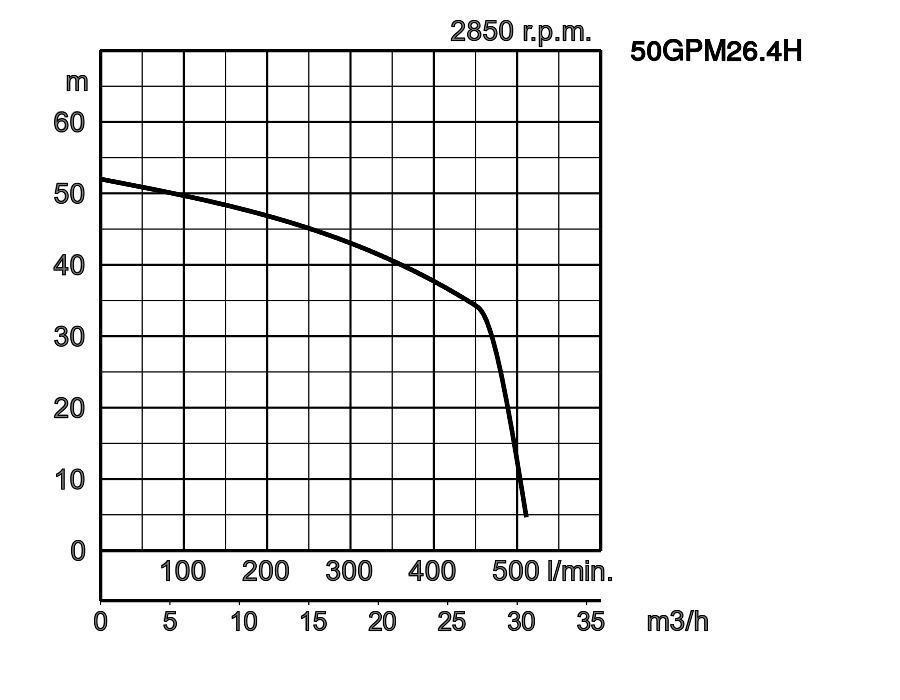

| 50GPM26.4H | TOS50GYM26.4H | 50 | 6,4 | 3 | 2850 | 52,0 | 510 | estr./trián. | 108,0 | 104,0 | |

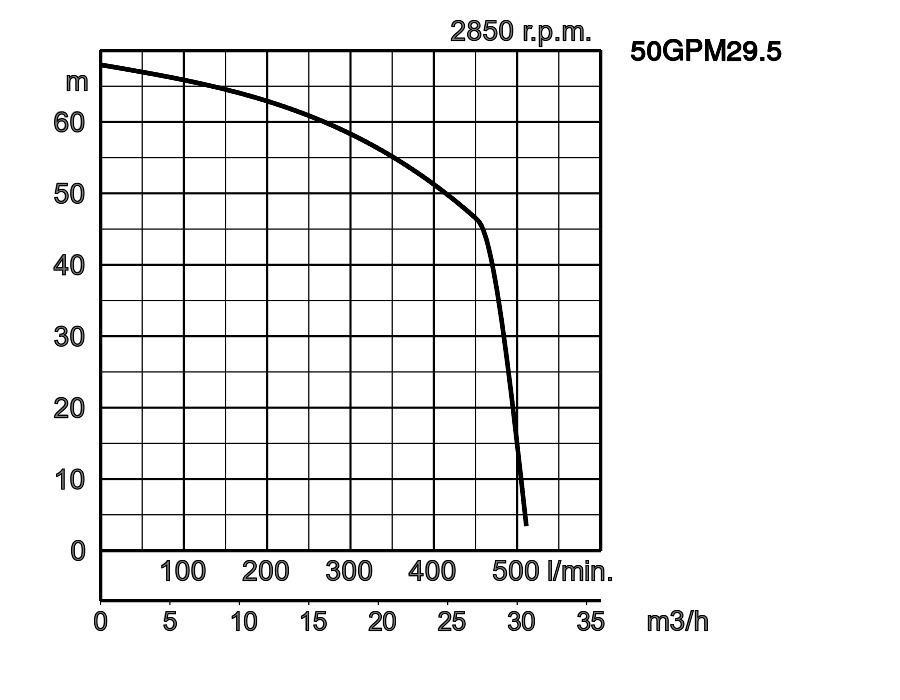

| 50GPM29.5 | TOS50GYM29.5 | 50 | 9,5 | 3 | 2850 | 68,0 | 510 | estr./trián. | 111,0 | 107,0 | |
50GPM26.4_3.pdf
| descarga mm. | 50mm | |||
|---|---|---|---|---|
| Fluido a bombear | Tipo de vertido | Aguas residuales municipales | ||
| Temperatura | 0 - 40ºC | |||
| Bomba | Elementos | Impulsor | Impulsor de canal de múltiples paletas con mecanismo de corte. | |
| Sellado eje | Sello mecánico doble | |||
| Cojinetes | Rodamientos a bolas sellados | |||
| Material | Impulsor | Hierro de fundición, color gris EN-GJL-250 | ||
| Carcasa | Hierro de fundición, color gris EN-GJL-250 | |||
| Sellado eje | SiC, superior en baño de aceite | |||
| Dispositivo de corte | Acero inoxidable EN-X39CrMo17-1 | |||
| Motor | Aislamiento | Clase de aislamiento H | ||
| Fases / Voltaje | 400 V / III / 50 Hz - E - T | |||
| Lubricación | Aceite de turbinas (ISO VG32) | |||
| Tipo , Polos | Motor de inducción 2 Polos, IP68 | |||
| Protección del Motor Interna | Protector miniatura | |||
| Material | Carcasa | Hierro de fundición, color gris EN-GJL-250 | ||
| Eje | Ac.inox.EN-X5CrNiMo17-12-2 | |||
| Cable eléctrico | Goma, 10m H07RN8-F | |||
| Conexión de descarga | Brida DIN/ANSI DN50 (PN10) | |||
| Accesorios opcionales | Conjunto instalación fija "TOS" /Codo y base de apoyo para bomba de tipo tansportable. | |||
Dimensiones en mm.:
-
-
- 50GPM26.4
- 50GPM26.4H
- 50GPM29.5
W1: Nivel mínimo de agua
| Modelo | A |
|---|---|
| 50GPM26.4 | 795 |
| 50GPM26.4H | 795 |
| 50GPM29.5 | 865 |
Tener en cuenta que: tanto los codos de descarga, como lo zocales de instalación fija como las bases de las bombas son accesorios y como tales deberán pedirse separadamente.
Dimensiones - instalación fija en mm:
| Modelo | B |
|---|---|
| 50GPM26.4 | 815 |
| 50GPM26.4H | 815 |
| 50GPM29.5 | 885 |
-
-
- 50GPM26.4
- 50GPM26.4H
- 50GPM29.5
W1: Nivel mínimo de agua
