150BYK | 400V / 50Hz

Un impulsor cerrado de un solo canal asegura que el agua residual que contiene lodo y sustancias fibrosas pueda bombearse de forma eficiente sin atascos.

Downloads

sew-BY_K_150mm-ES (1.25 MB)

Curvas de rendimiento & Especificaciones Material Dimensiones

Modelo		COLOR CURVA	Salidad descarga mm	Potencia de salida en Kw	Fases	r.p.m.	Altura a caudal 0 m	Máx. Caudal l/min.	Sistema de arranque	Peso en seco kg *		Paso del impulsor en mm
instalación transport.	Con sistema de tubos guías	COLOR CURVA	Salidad descarga mm	Potencia de salida en Kw	Fases	r.p.m.	Altura a caudal 0 m	Máx. Caudal l/min.	Sistema de arranque	instalación transport.	Con sistema de tubos guías	Paso del impulsor en mm

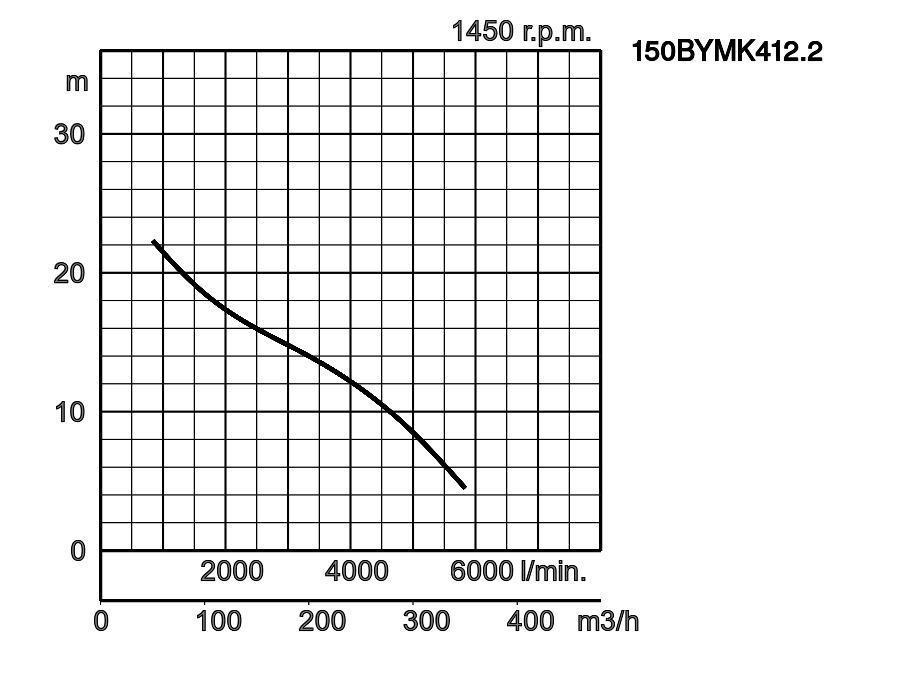

150BYMK412.2	150BY412.2	1 print 150BYMK412.2_3.pdf	150	12,2	3	1450	22,2	5833	estr./trián.	237,0	237,0	100

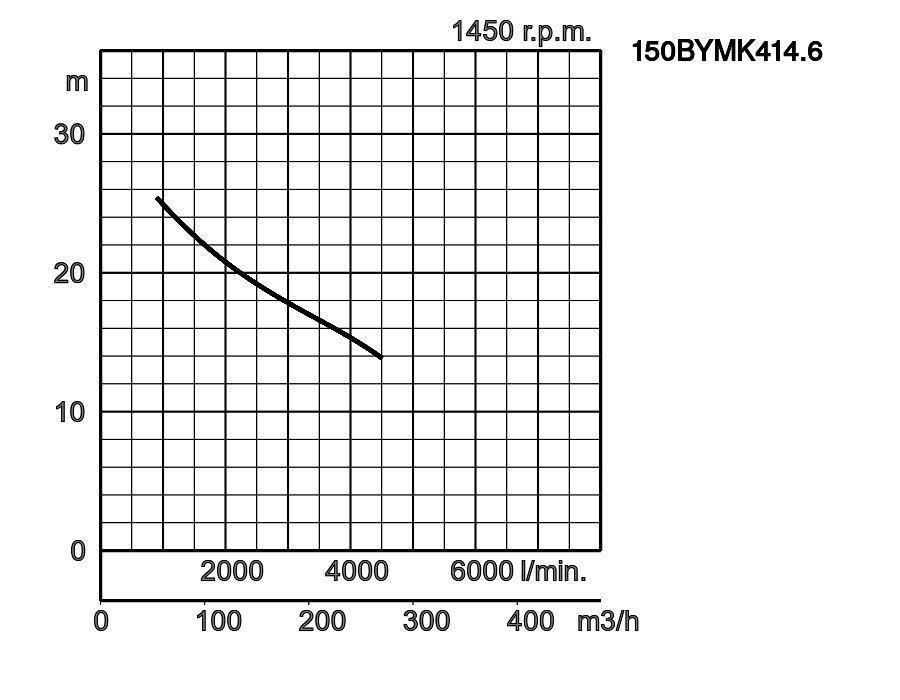

150BYMK414.6	150BYMK414.6	2 print 150BYMK414.6_3.pdf	150	14,6	3	1450	25,1	4504	estr./trián.	237,0	237,0	100

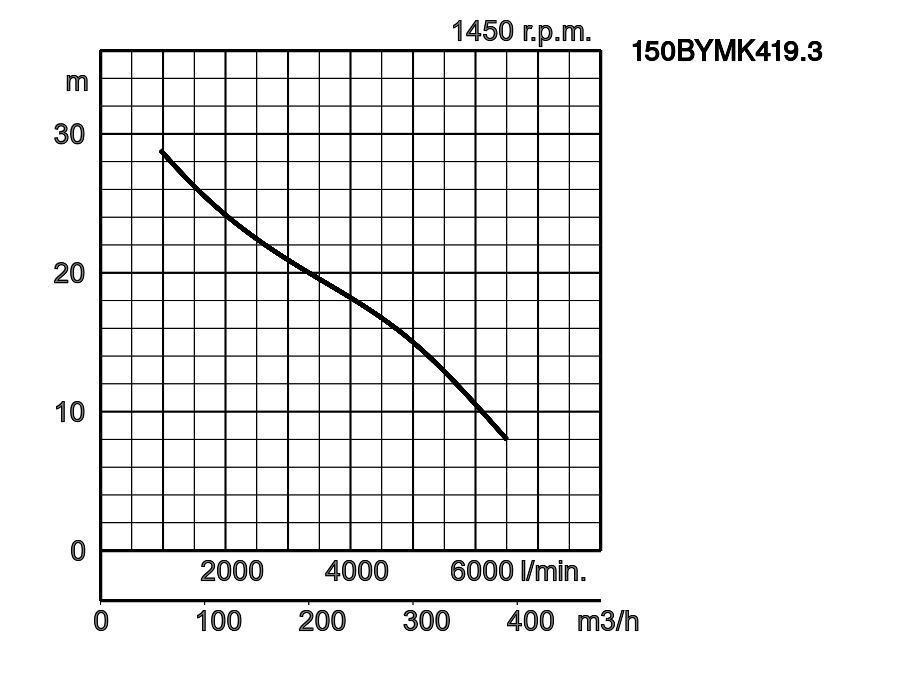

150BYMK419.3	150BYMK419.3	3 print 150BYMK419.3_3.pdf	150	19,3	3	1450	27,8	6500	estr./trián.	262,0	262,0	100

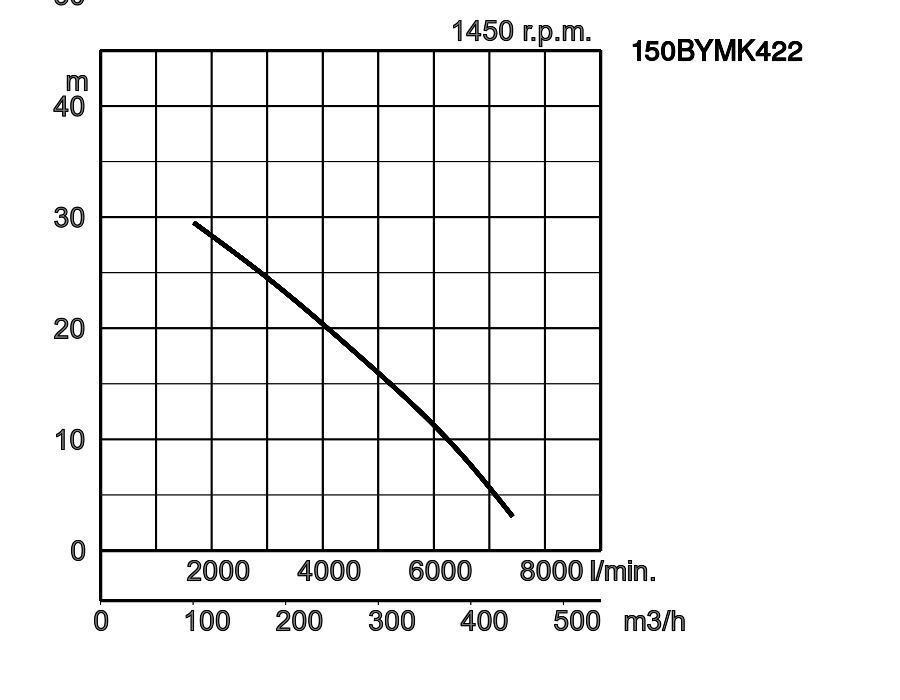

150BYMK422	150BYMK422	4 print 150BYMK422_3.pdf	150	22	3	1450	29,5	7417	estr./trián.	409,0	417,5	100

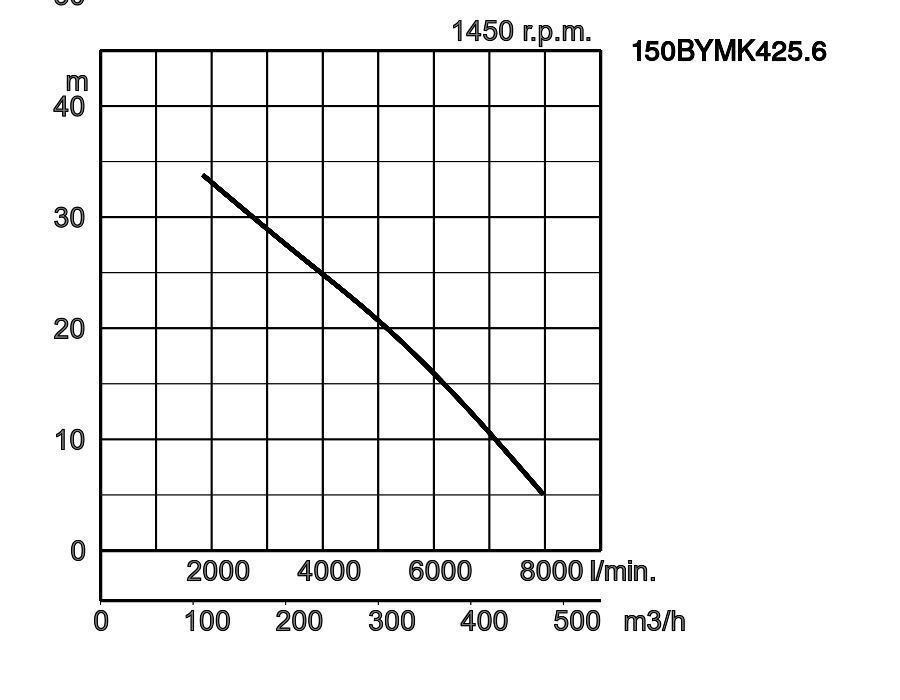

150BYMK425.6	150BYMK425.6	5 print 150BYMK425.6_3.pdf	150	25,6	3	1450	33,8	7967	estr./trián.	436,0	452,5	100

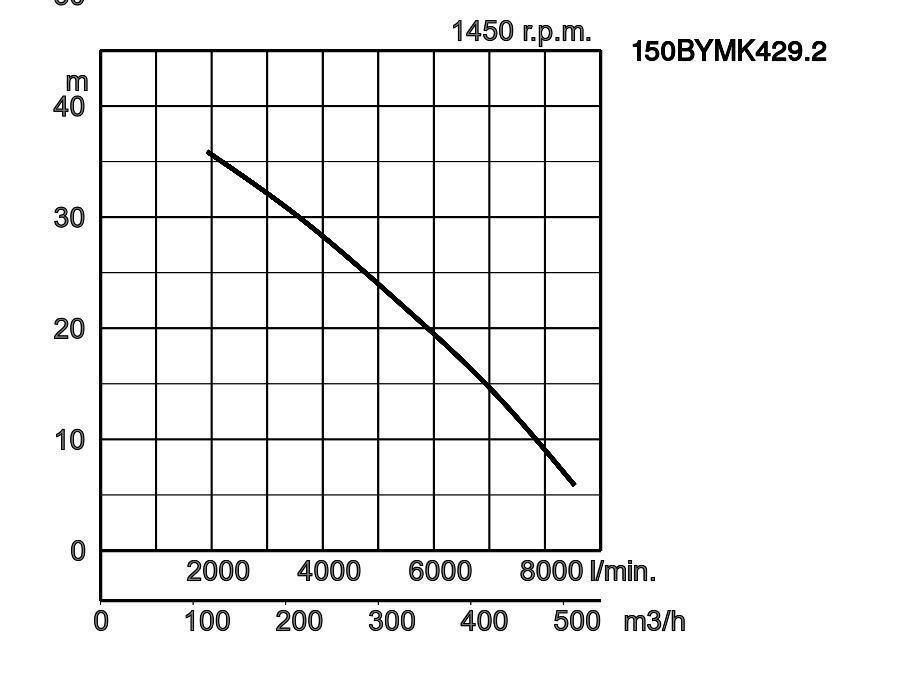

150BYMK429.2	150BYMK429.2	6 print 150BYMK429.2_3.pdf	150	29,2	3	1450	35,9	8533	estr./trián.	436,0	466,1	100

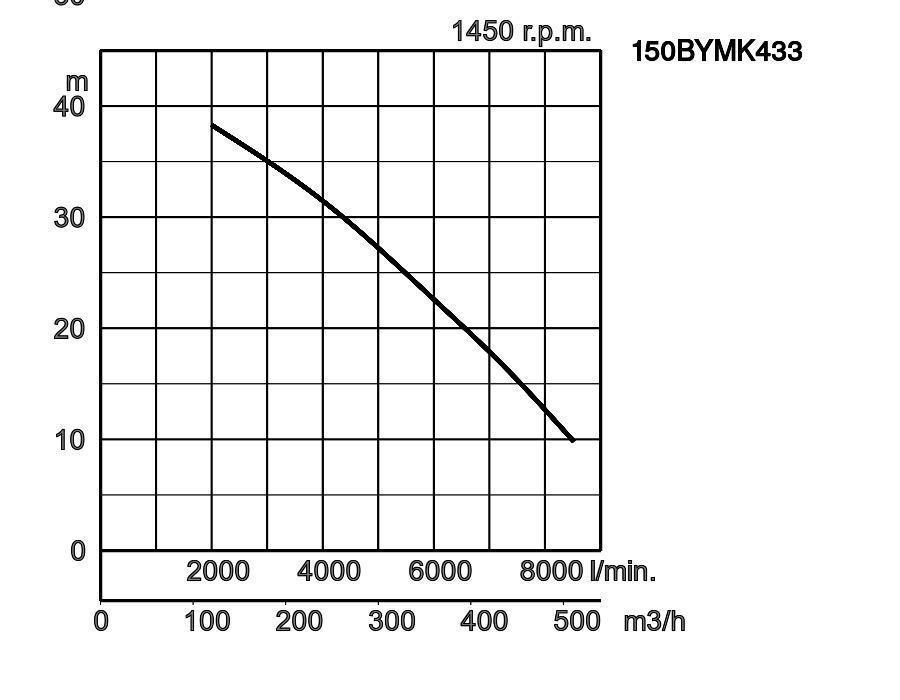

150BYMK433	150BYMK433	7 print 150BYMK433_3.pdf	150	33	3	1450	38,3	8520	estr./trián.	456,0	465,5	100

descarga mm.			150mm
Fluido a bombear	Tipo de vertido		Aguas residuales municipales
Fluido a bombear	Temperatura		0 - 40ºC
Bomba	Elementos	Impulsor	Impulsor de canal individual
		Sellado eje	Sello mecánico doble
		Cojinetes	Rodamientos a bolas sellados
	Material	Impulsor	Hierro de fundición, color gris EN-GJL-250
		Carcasa	Hierro de fundición, color gris EN-GJL-250
		Sellado eje	SiC, superior en baño de aceite
		Resistente a la corrosión	Bronze
Motor	Lubricación		Aceite de turbinas (ISO VG32)
	Fases / Voltaje		400 V / III / 50 Hz - E - T
	Tipo , Polos		Motor de inducción, 4 Polos, IP68
	Aislamiento		Clase de aislamiento H
	Protección del Motor Interna		Protector miniatura
	Material	Carcasa	Hierro de fundición, color gris EN-GJL-250
		Eje	Ac.inox.EN-X20Cr13, Acero inoxidable EN-X14CrMoS17
		Cable eléctrico	Goma, 10m H07RN8-F
Conexión de descarga			Brida DIN/ANSI DN150 (PN10)
Accesorios opcionales			Instalación horizontal/Instalación vertical

Dimensiones en mm.:

150BYMK433
150BYMK429.2
150BYMK425.6
150BYMK422
150BYMK419.3
150BYMK412.2
150BYMK414.6

W1: Nivel mínimo de agua

Modelo	A	B	B1	C	C1	DN1	DN2	J2	K1	K2	K3	K4	L	M	O
150BYMK412.2	895	610	370	467	209	150	150	273	205	502	637	908	283	520	1076
150BYMK414.6	895	610	370	467	209	150	150	273	205	502	637	908	283	520	1076
150BYMK419.3	985	610	370	467	209	150	150	273	205	502	637	908	283	520	1076
150BYMK422	1201	690	420	547	241	150	150	273	200	502	640	911	283	560	1161
150BYMK425.6	1326	730	420	547	241	150	150	273	200	502	640	911	283	560	1161
150BYMK429.2	1326	730	420	547	241	150	150	273	200	502	640	911	283	560	1161
150BYMK433	1326	730	420	547	241	150	150	273	200	502	640	911	283	560	1161

Tener en cuenta que: tanto los codos de descarga, como lo zocales de instalación fija como las bases de las bombas son accesorios y como tales deberán pedirse separadamente.

Dimensiones - instalación fija en mm:

Modelo	B	B1	C	C1	DN1	DN2	P1	P2	Q	R	S1	S3	T	U	V1
150BYMK412.2	630	370	467	209	150	150	260	630	137	907	350	130	723	833	310
150BYMK414.6	630	370	467	209	150	150	260	630	137	907	350	130	723	833	310
150BYMK419.3	630	370	467	209	150	150	260	630	137	997	350	130	813	923	310
150BYMK422	730	420	547	241	150	150	310	730	138	1213	350	90	998	1098	360
150BYMK425.6	730	420	547	241	150	150	310	730	138	1338	350	90	1123	1223	360
150BYMK429.2	730	420	547	241	150	150	310	730	138	1338	350	90	1123	1223	360
150BYMK433	730	420	547	241	150	150	310	730	138	1338	350	90	1123	1223	360

150BYMK433
150BYMK429.2
150BYMK425.6
150BYMK422
150BYMK419.3
150BYMK412.2
150BYMK414.6

W1: Nivel mínimo de agua
