150BY | 400V / 50Hz

Un impulsor cerrado de un solo canal asegura que el agua residual que contiene lodo y sustancias fibrosas pueda bombearse de forma eficiente sin atascos.

Downloads

sew-BY_150mm-ES (1.26 MB)

Curvas de rendimiento & Especificaciones Material Dimensiones

Modelo		COLOR CURVA	Salidad descarga mm	Potencia de salida en Kw	Fases	r.p.m.	Altura a caudal 0 m	Máx. Caudal l/min.	Sistema de arranque	Peso en seco kg *		Paso del impulsor en mm
instalación transport.	Con sistema de tubos guías	COLOR CURVA	Salidad descarga mm	Potencia de salida en Kw	Fases	r.p.m.	Altura a caudal 0 m	Máx. Caudal l/min.	Sistema de arranque	instalación transport.	Con sistema de tubos guías	Paso del impulsor en mm

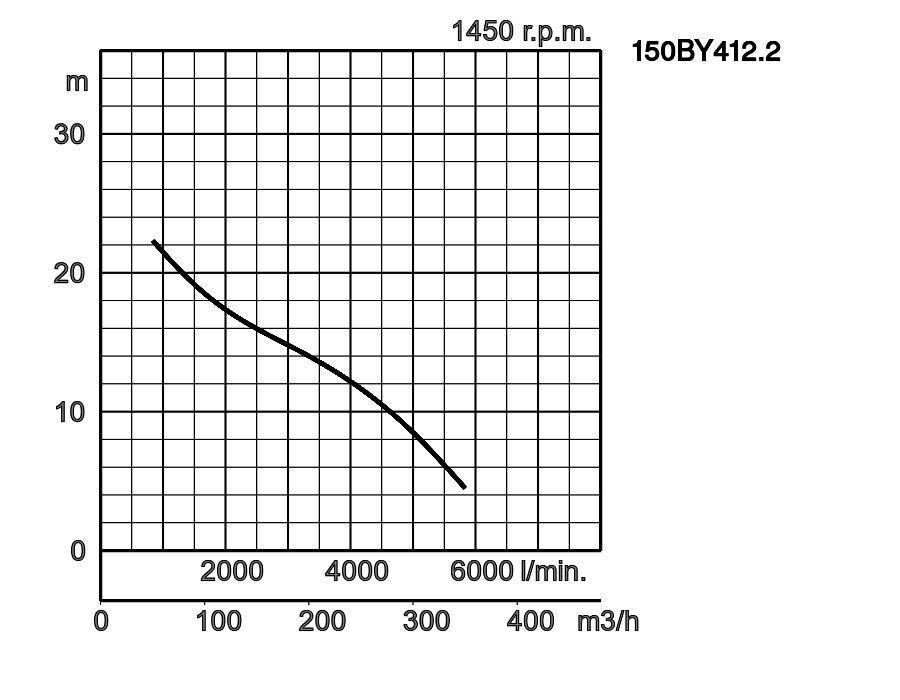

150BY412.2	TOS150BY412.2	1 print 150BY412.2_3.pdf	150	12,2	3	1450	22,2	5833	estr./trián.	227,0	227,0	100

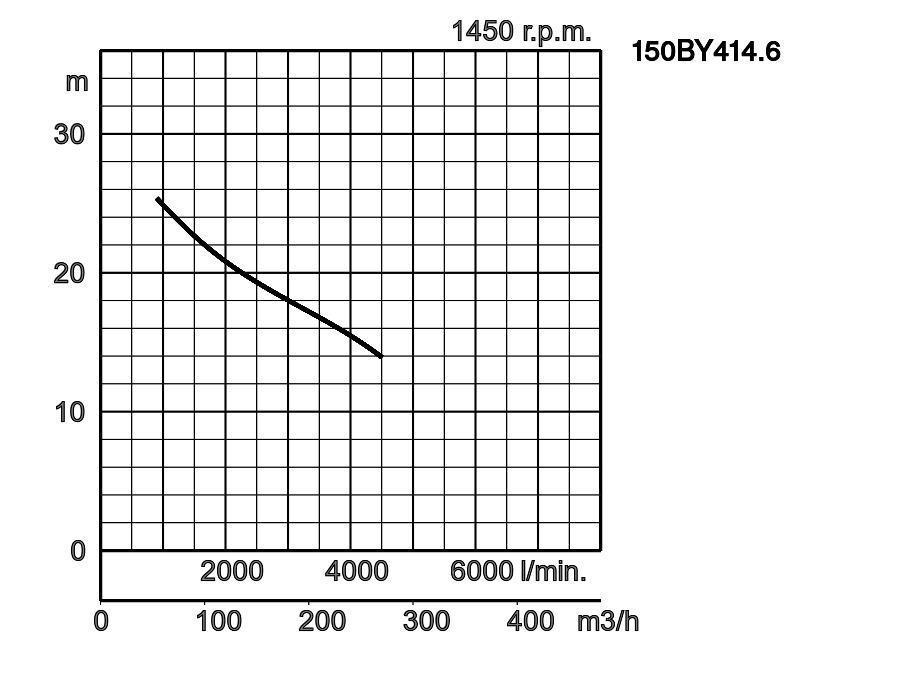

150BY414.6	TOS150BY414.6	2 print 150BY414.6_3.pdf	150	14,6	3	1450	25,1	4504	estr./trián.	227,0	227,0	100

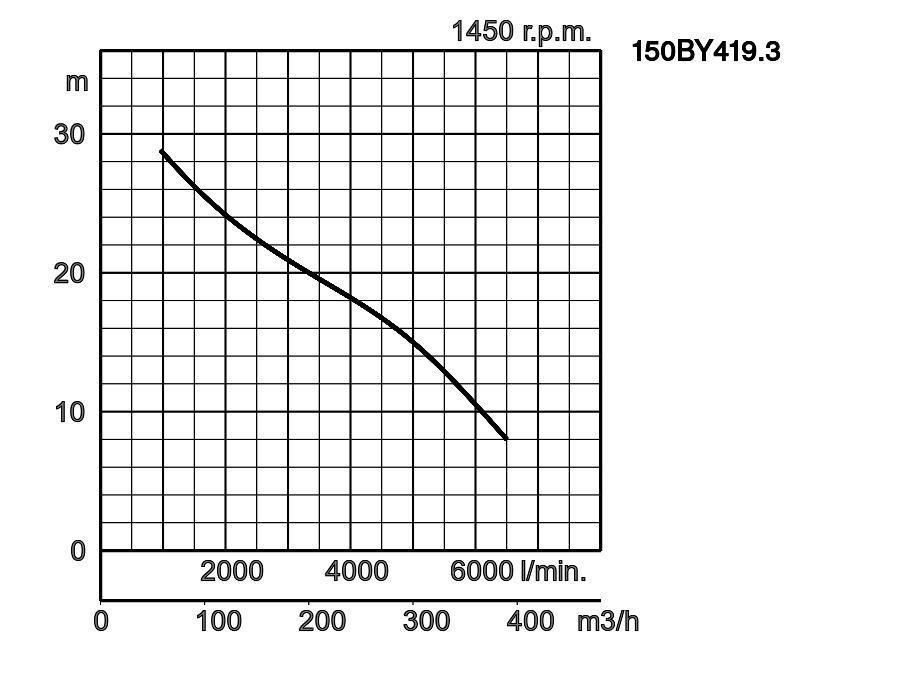

150BY419.3	TOS150BY419.3	3 print 150BY419.3_3.pdf	150	19,3	3	1450	27,8	6500	estr./trián.	249,0	249,0	100

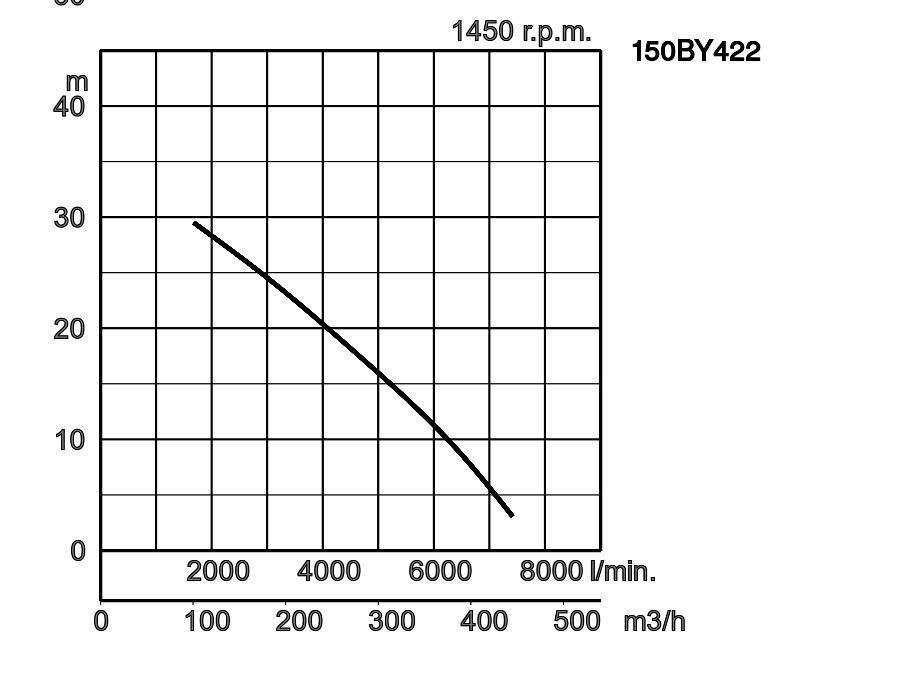

150BY422	TOS150BY422	4 print 150BY422_3.pdf	150	22	3	1450	29,5	7417	estr./trián.	409,0	388,0	100

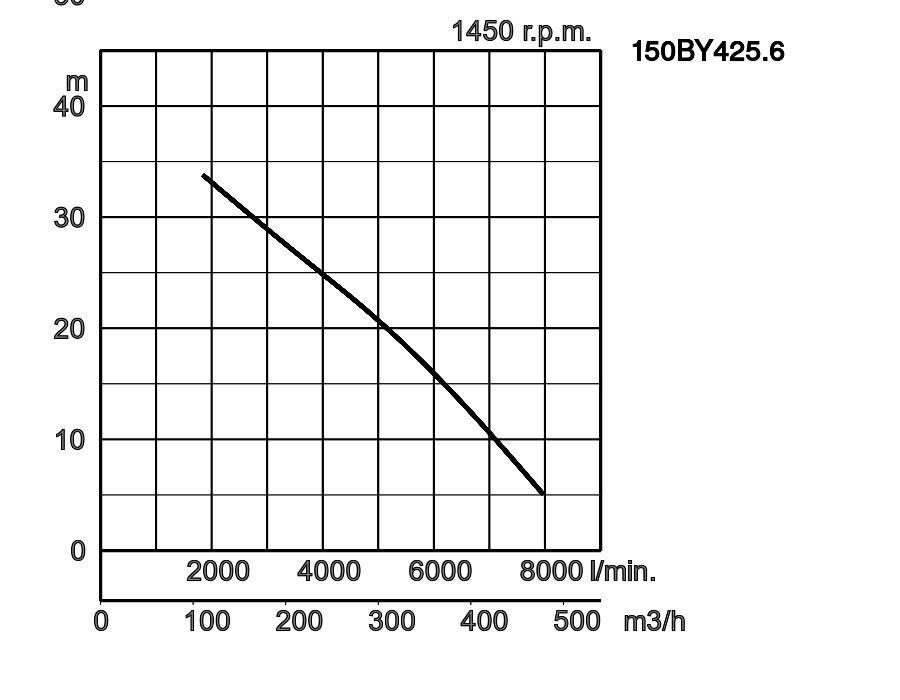

150BY425.6	TOS150BY425.6	5 print 150BY425.6_3.pdf	150	25,6	3	1450	33,8	7967	estr./trián.	460,4	410,0	100

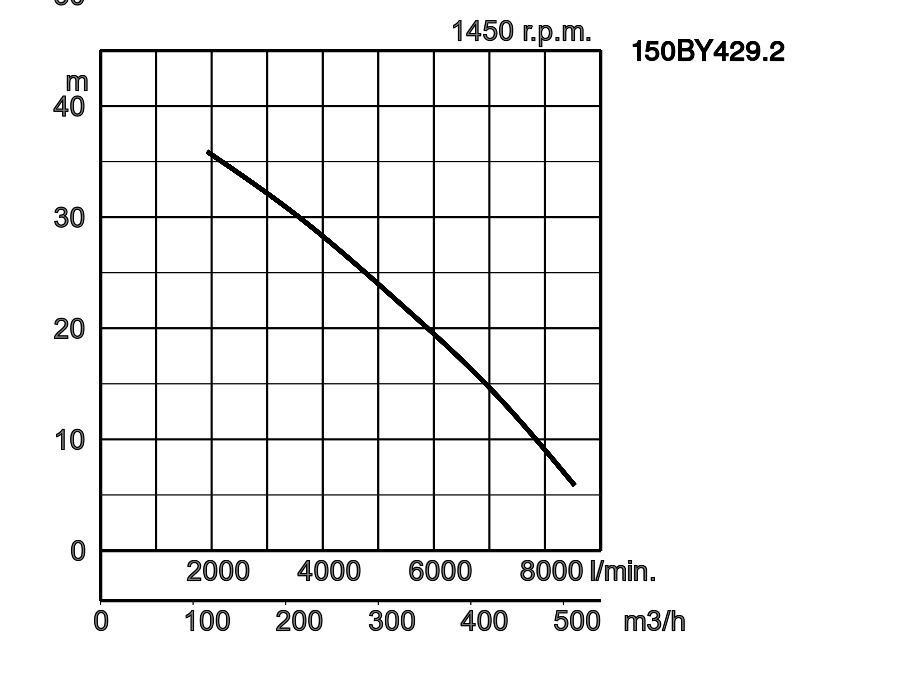

150BY429.2	TOS150BY429.2	6 print 150BY429.2_3.pdf	150	29,2	3	1450	35,9	8533	estr./trián.	477,4	420,0	100

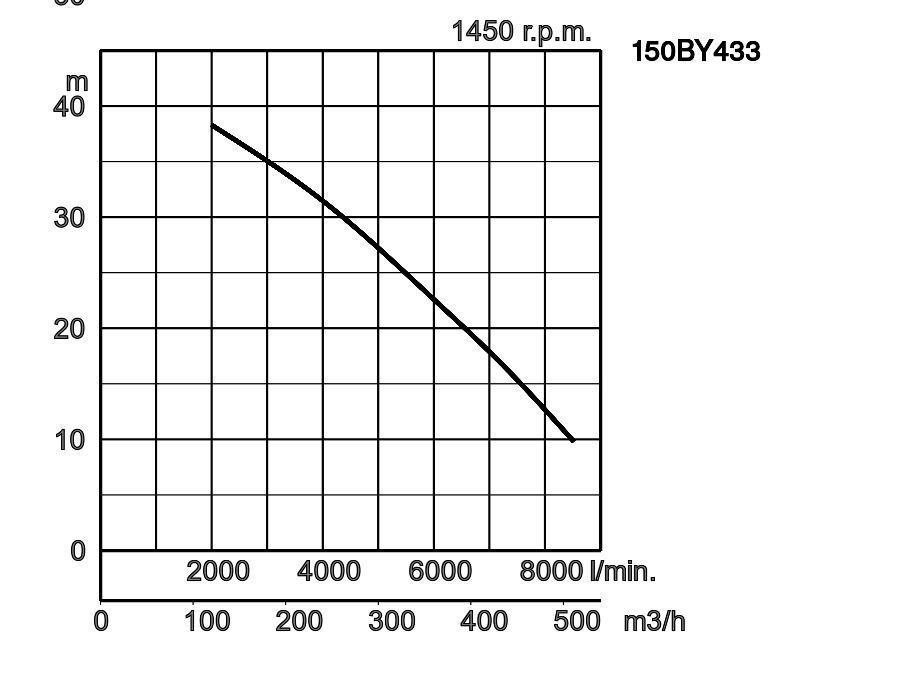

150BY433	TOS150BY433	7 print 150BY433_3.pdf	150	33	3	1450	38,3	8520	estr./trián.	477,1	430,0	100

descarga mm.			150mm
Fluido a bombear	Temperatura		0 - 40ºC
Fluido a bombear	Tipo de vertido		Aguas residuales municipales
Bomba	Elementos	Impulsor	Impulsor de canal individual
		Sellado eje	Sello mecánico doble
		Cojinetes	Rodamientos a bolas sellados
	Material	Impulsor	Hierro de fundición, color gris EN-GJL-250
		Carcasa	Hierro de fundición, color gris EN-GJL-250
		Sellado eje	SiC, superior en baño de aceite
		Resistente a la corrosión	Bronze
Motor	Tipo , Polos		Motor de inducción, 4 Polos, IP68
	Protección del Motor Interna		Protector miniatura
	Lubricación		Aceite de turbinas (ISO VG32)
	Aislamiento		Clase de aislamiento H
	Fases / Voltaje		400 V / III / 50 Hz - E - T
	Material	Carcasa	Hierro de fundición, color gris EN-GJL-250
		Eje	Acero inoxidable EN-X14CrMoS17, Ac.inox.EN-X20Cr13
		Cable eléctrico	Goma, 10m H07RN8-F
Conexión de descarga			Brida DIN/ANSI DN150 (PN10)
Accesorios opcionales			Conjunto instalación fija "TOS" /Codo y base de apoyo para bomba de tipo tansportable.

Dimensiones en mm.:

150BY419.3
150BY422
150BY425.6
150BY429.2
150BY433
150BY412.2
150BY414.6

W1: Nivel mínimo de agua

Modelo	A	B	B1	C	C1	DN1	DN2	DN3	F1	F2	F3	G	H	J1
150BY412.2	895	610	370	467	209	150	150	6"	-	-	-	450	967	273
150BY414.6	895	610	370	467	209	150	150	6"	-	-	-	450	967	273
150BY419.3	985	610	370	467	209	150	150	6"	-	-	-	450	967	273
150BY422	1201	690	420	547	241	150	150	6"	-	-	-	600	1077	273
150BY425.6	1326	690	420	547	241	150	150	6"	-	-	-	600	1077	273
150BY429.2	1326	690	420	547	241	150	150	6"	-	-	-	600	1077	273
150BY433	1326	690	420	547	241	150	150	6"	-	-	-	600	1077	273

Tener en cuenta que: tanto los codos de descarga, como lo zocales de instalación fija como las bases de las bombas son accesorios y como tales deberán pedirse separadamente.

Dimensiones - instalación fija en mm:

Modelo	A	B	B1	C	C1	D	DN1	DN2	E
150BY412.2	895	610	370	467	209	1160	150	150	138
150BY414.6	895	610	370	467	209	1160	150	150	138
150BY419.3	985	610	370	467	209	1160	150	150	138
150BY422	1201	690	420	547	241	1239	150	150	137
150BY425.6	1326	690	420	547	241	1239	150	150	137
150BY429.2	1326	690	420	547	241	1239	150	150	137
150BY433	1326	690	420	547	241	1239	150	150	137

150BY419.3
150BY422
150BY425.6
150BY429.2
150BY433
150BY412.2
150BY414.6

W1: Nivel mínimo de agua
