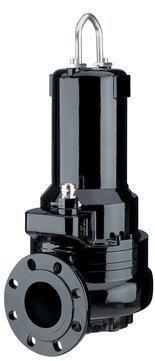

100UY | 400V / 50Hz

Freistromlaufrad

Die UY-Serie verfügt über ein Freistromlaufrad sowie über ein weites Pumpengehäuse, wodurch Verstopfungen durch große oder faserhaltige Feststoffe vermieden werden.

100UY | 400V / 50Hz

Series Similares

Kurve_U.jpg Kurve_U.jpg
ModeloCOLOR CURVASalidad descarga mmPotencia de salida en KwFasesr.p.m.Altura a caudal 0 mMáx. Caudal l/min.Sistema de arranquePeso en seco kg *Paso del impulsor en mm
instalación transport.Con sistema de tubos guíasinstalación transport.Con sistema de tubos guías
100UY41.3 TOS100UY41.3 100 1,3 3 1450 8,4 1000 directo 83,7 66,2 80
100UY42.6L TOS100UY42.6L 100 2,6 3 1450 10,8 1330 directo 90,7 73,2 80
100UY42.6 TOS100UY42.6 100 2,6 3 1450 12,8 1548 directo 90,8 73,3 80

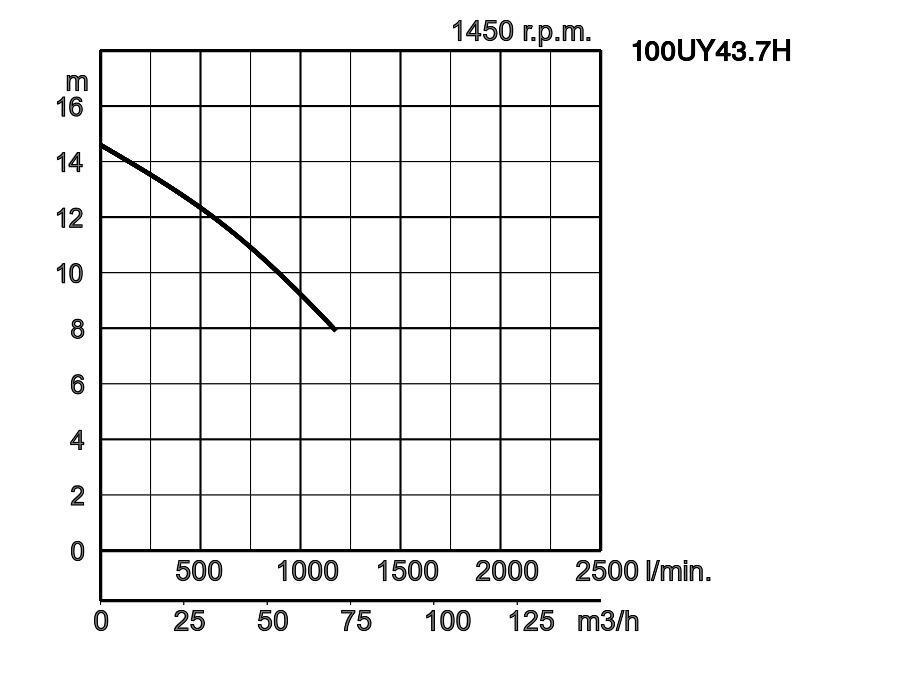

100UY43.7H TOS100UY43.7H 100 3,7 3 1450 14,6 1170 estr./trián. 128,1 110,7 80

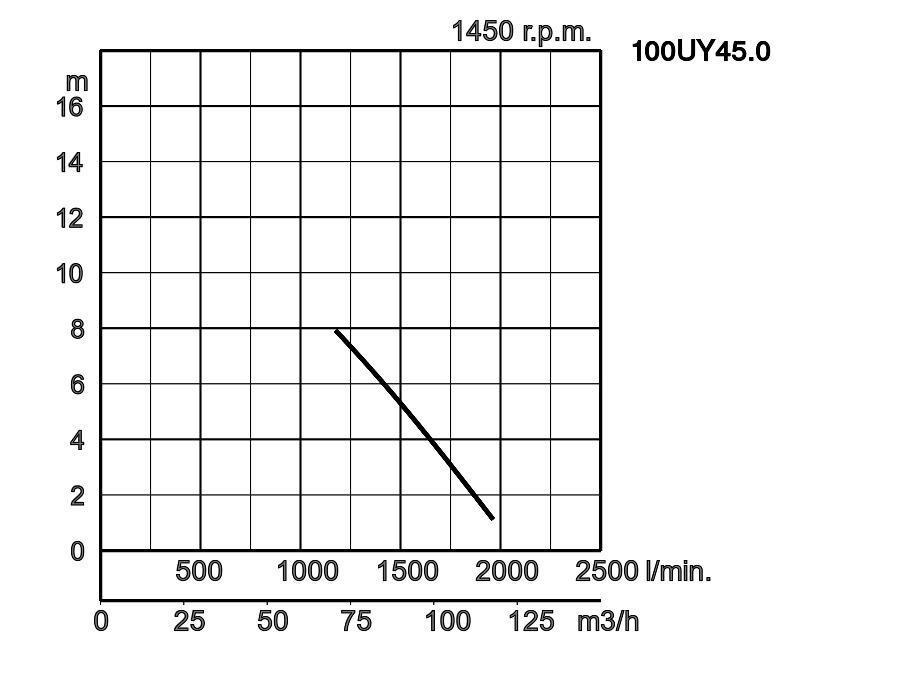

100UY45.0 TOS100UY45.0 100 5,0 3 1450 7,9 1962 estr./trián. 131,7 114,3 80

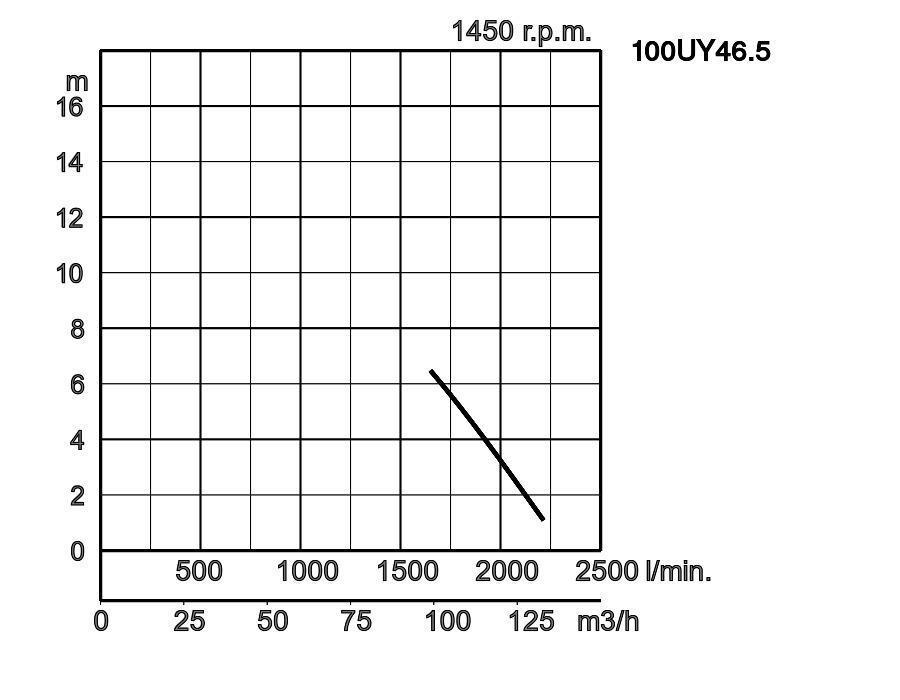

100UY46.5 TOS100UY46.5 100 6,5 3 1450 6,5 2214 estr./trián. 134,5 117,1 80
descarga mm. 100mm
Fluido a bombear Tipo de vertido Aguas residuales municipales
Temperatura 0 - 40ºC
Bomba Elementos Impulsor Impulsor VORTEX
Sellado eje Sello mecánico doble
Cojinetes Rodamientos a bolas sellados
Material Impulsor Hierro de fundición, color gris EN-GJL-250
Carcasa Hierro de fundición, color gris EN-GJL-250
Sellado eje SiC, superior en baño de aceite
Resistente a la corrosión Bronze
Motor Protección del Motor Interna Protector miniatura
Aislamiento Clase de aislamiento H
Tipo , Polos Motor de inducción, 4 Polos, IP68
Fases / Voltaje 400 V / III / 50 Hz - E - T
Lubricación Aceite de turbinas (ISO VG32)
Material Carcasa Hierro de fundición, color gris EN-GJL-250
Eje Ac.inox.EN-X5CrNiMo17-12-2
Cable eléctrico Gummi, 10m H07RN8-F
Conexión de descarga Brida DIN/ANSI DN100 (PN10)
Accesorios opcionales Conjunto instalación fija "TOS" /Codo y base de apoyo para bomba de tipo tansportable.

Dimensiones en mm.:

  • 100UY41.3
  • 100UY42.6L
  • 100UY42.6
  • 100UY43.7H
  • 100UY45.0
  • 100UY46.5

W1: Nivel mínimo de agua
ModeloABB1CC1DN1DN2DN3F1F2F3GHJ1
100UY41.35263852402901451001004"---395617122
100UY42.6L5634382803161581001004"---395657122
100UY42.65634382803161581001004"---395657122
100UY43.7H7744382803161581001004"---395657122
100UY45.07744382803161581001004"---395657122
100UY46.57744382803161581001004"---395657122


Tener en cuenta que: tanto los codos de descarga, como lo zocales de instalación fija como las bases de las bombas son accesorios y como tales deberán pedirse separadamente.

Dimensiones - instalación fija en mm:

ModeloABB1CC1DDN1DN2E
100UY41.3526385240290145799100100152
100UY42.6L563438280316158862100100152
100UY42.6563438280316158862100100152
100UY43.7H774438280316158862100100152
100UY45.0774438280316158862100100152
100UY46.5774438280316158862100100152
  • 100UY41.3
  • 100UY42.6L
  • 100UY42.6
  • 100UY43.7H
  • 100UY45.0
  • 100UY46.5

W1: Nivel mínimo de agua
