100BYZK | 400V / 50Hz

Un impulsor cerrado de un solo canal asegura que el agua residual que contiene lodo y sustancias fibrosas pueda bombearse de forma eficiente sin atascos.

Downloads

sew-BYZ_K_100mm-ES (1.22 MB)

Curvas de rendimiento & Especificaciones Material Dimensiones

Modelo		COLOR CURVA	Salidad descarga mm	Potencia de salida en Kw	Fases	r.p.m.	Altura a caudal 0 m	Máx. Caudal l/min.	Sistema de arranque	Peso en seco kg *		Paso del impulsor en mm
instalación transport.	Con sistema de tubos guías	COLOR CURVA	Salidad descarga mm	Potencia de salida en Kw	Fases	r.p.m.	Altura a caudal 0 m	Máx. Caudal l/min.	Sistema de arranque	instalación transport.	Con sistema de tubos guías	Paso del impulsor en mm

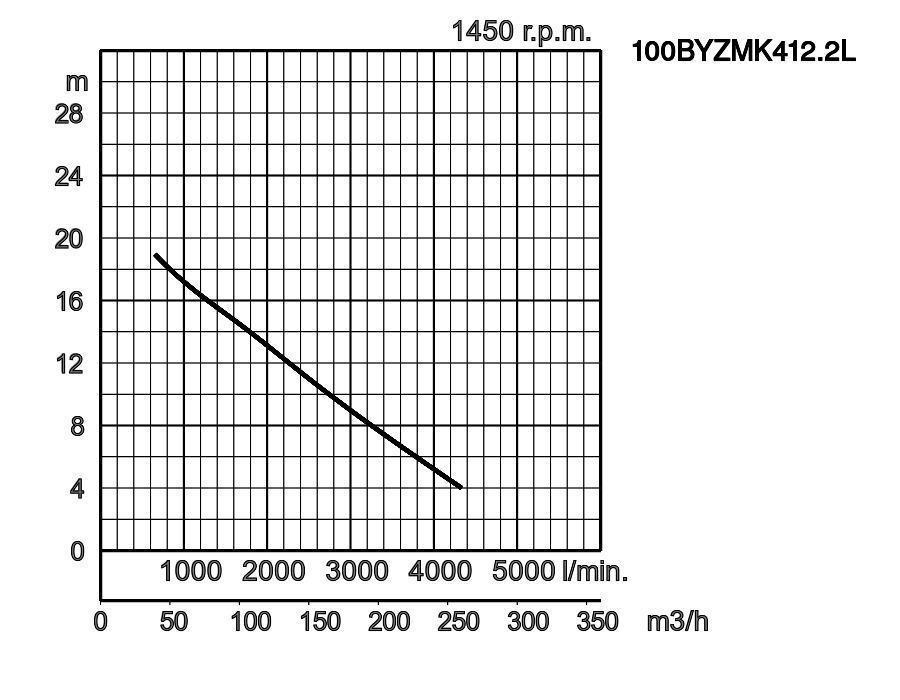

100BYZMK412.2L	100BYZMK412.2L	1 print 100BYZMK412.2L_3.pdf	100	12,2	3	1450	18,9	4333	estr./trián.	219,0	219,0	100

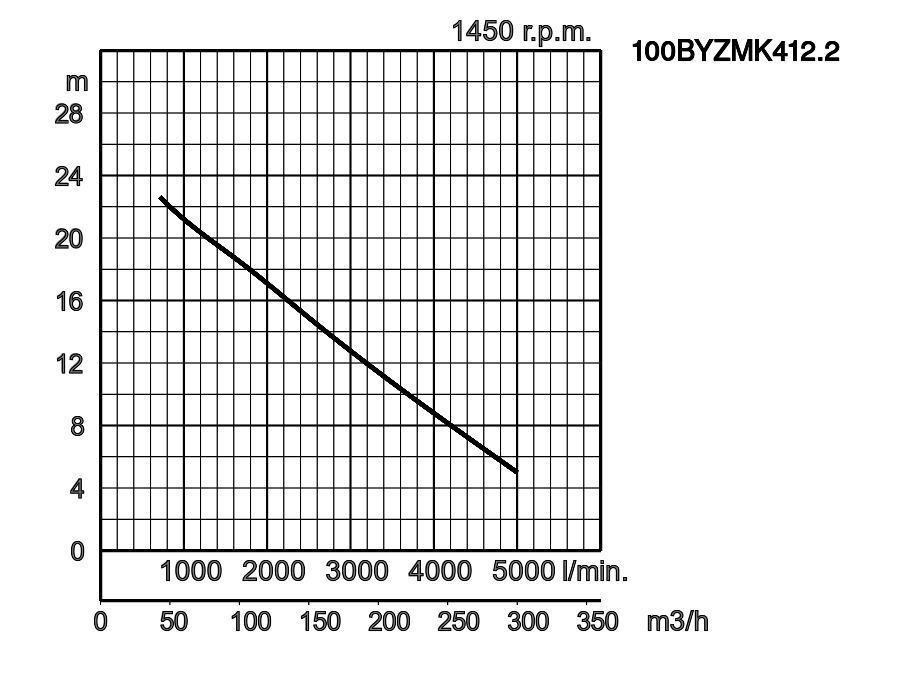

100BYZMK412.2	100BYZMK412.2	2 print 100BYZMK412.2_3.pdf	100	12,2	3	1450	22,5	5000	estr./trián.	219,0	219,0	100

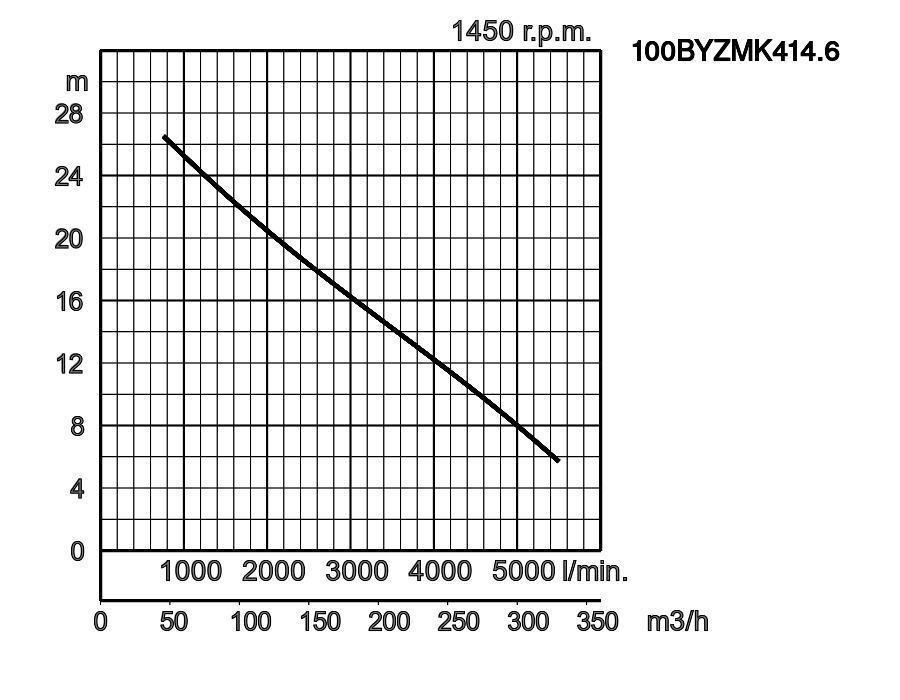

100BYZMK414.6	100BYZMK414.6	3 print 100BYZMK414.6_3.pdf	100	14,6	3	1450	25,6	5500	estr./trián.	219,0	219,0	100

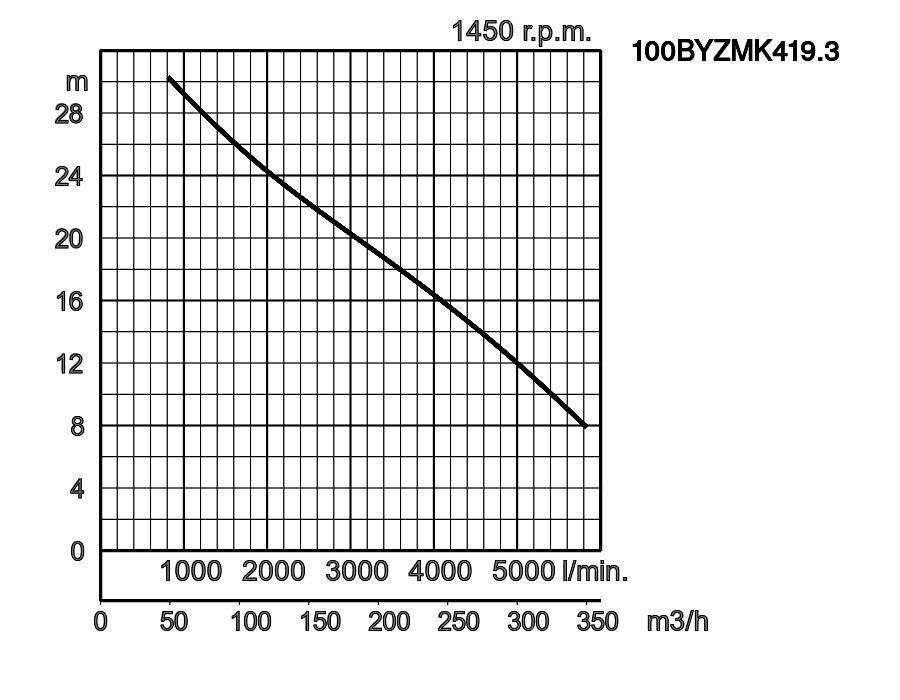

100BYZMK419.3	100BYZMK419.3	4 print 100BYZMK419.3_3.pdf	100	19,3	3	1450	29,1	5833	estr./trián.	244,0	244,0	100

descarga mm.			100mm
Fluido a bombear	Tipo de vertido		Aguas residuales municipales
Fluido a bombear	Temperatura		0 - 40ºC
Bomba	Elementos	Impulsor	Impulsor de canal individual
		Sellado eje	Sello mecánico doble
		Cojinetes	Rodamientos a bolas sellados
	Material	Impulsor	Hierro de fundición, color gris EN-GJL-250
		Carcasa	Hierro de fundición, color gris EN-GJL-250
		Sellado eje	SiC, superior en baño de aceite
		Resistente a la corrosión	Bronze
Motor	Lubricación		Aceite de turbinas (ISO VG32)
	Tipo , Polos		Motor de inducción, 4 Polos, IP68
	Protección del Motor Interna		Protector miniatura
	Aislamiento		Clase de aislamiento H
	Fases / Voltaje		400 V / III / 50 Hz - E - T
	Material	Carcasa	Hierro de fundición, color gris EN-GJL-250
		Eje	Acero inoxidable EN-X14CrMoS17
		Cable eléctrico	Goma, 10m H07RN8-F
Conexión de descarga			Brida DIN/ANSI DN100 (PN10)
Accesorios opcionales			Instalación horizontal/Instalación vertical

Dimensiones en mm.:

100BYZMK412.2
100BYZMK414.6
100BYZMK419.3
100BYZMK412.2L

W1: Nivel mínimo de agua

Modelo	A	B	B1	C	C1	DN1	DN2	J2	K1	K2	K3	K4	L	M	O
100BYZMK412.2L	878	781	541	457	207	100	150	197	205	502	622	817	283	520	942
100BYZMK412.2	878	781	541	457	207	100	150	197	205	502	622	817	283	520	942
100BYZMK414.6	878	781	541	457	207	100	150	197	205	502	622	817	283	520	942
100BYZMK419.3	968	781	541	457	207	100	150	197	205	502	622	817	283	520	942

Tener en cuenta que: tanto los codos de descarga, como lo zocales de instalación fija como las bases de las bombas son accesorios y como tales deberán pedirse separadamente.

Dimensiones - instalación fija en mm:

Modelo	B	B1	C	C1	DN1	DN2	P1	P2	Q	R	S1	S3	T	U	V1
100BYZMK412.2L	605	345	457	207	100	150	260	605	130	890	380	115	706	816	310
100BYZMK412.2	605	345	457	207	100	150	260	605	130	890	380	115	706	816	310
100BYZMK414.6	605	345	457	207	100	150	260	605	130	890	380	115	706	816	310
100BYZMK419.3	605	345	457	207	100	150	260	605	130	980	380	115	796	906	310

100BYZMK412.2
100BYZMK414.6
100BYZMK419.3
100BYZMK412.2L

W1: Nivel mínimo de agua
