La bomba de la serie KTZ es basicamente una potente bomba de lodos. Es resistente al desgaste y duradera.
Usted está aquí:
- Inicio >
- España >
- Achique Construcción >
- Construcciones de túneles >
- KTD
KTD | 400V / 50Hz

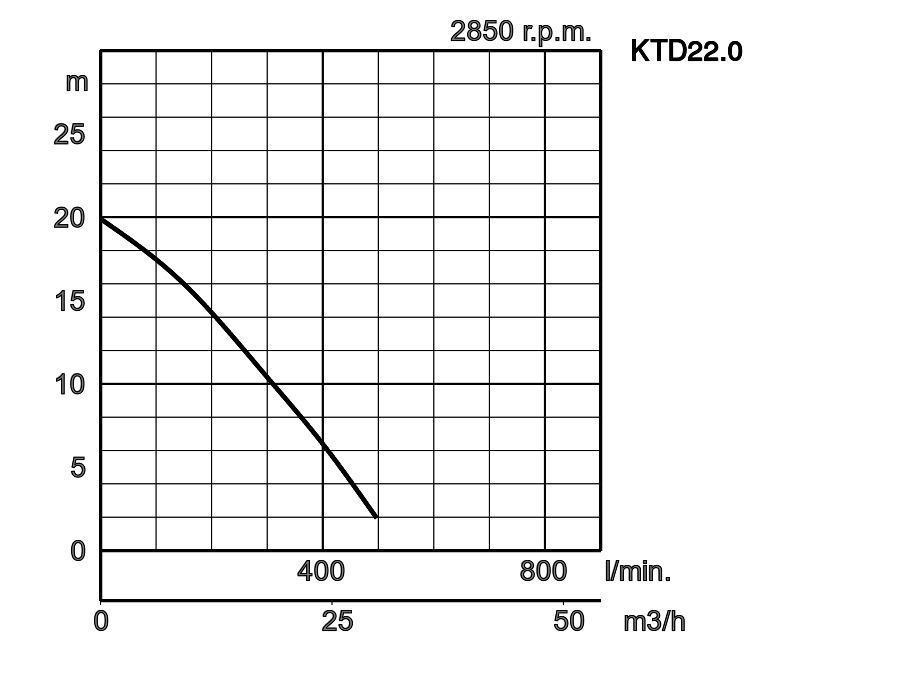

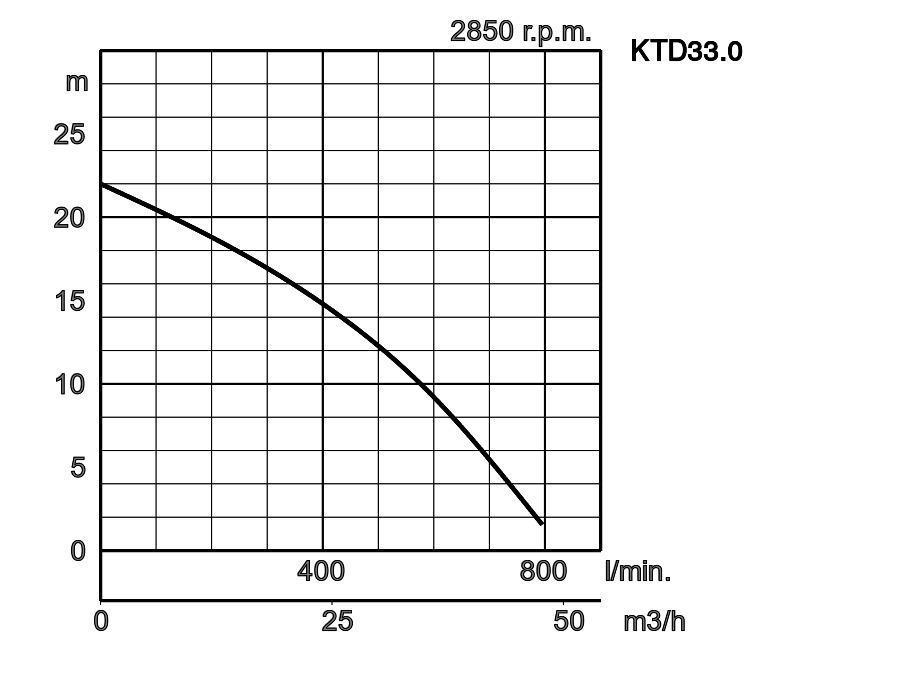

| Modelo | COLOR CURVA | Boca descarga mm. | Potencia motor kW | Consumo nominal A. | Altura a caudal 0 m | Máx. Caudal l/min. | Peso en seco sin cable Kg | Paso de sólidos mm. | resistencia a la presión | Cable eléctrico (m.) |
|---|---|---|---|---|---|---|---|---|---|---|
| KTD22.0 | 50 | 2,0 | 4,5 | 19,9 | 496 | 38,0 | 10 | 25 | 20 | |
| KTD33.0 | 80 | 3,0 | 6,5 | 22,0 | 794 | 65,0 | 10 | 25 | 20 |
KTD22.0_3.pdf
| descarga mm. | 50, 80 | |||
|---|---|---|---|---|
| Fluido a bombear | Tipo de vertido | Fangos, Lodos, Líquidos cargados, Bentonita | ||
| Temperatura | 0 - 40ºC | |||
| Bomba | Elementos | Impulsor | Impulsor Semi Abierto | |
| Sellado eje | Doble Junta Mecánica | |||
| Cojinetes | Rodamientos a bolas sellados | |||
| Material | Impulsor | Fundición al Cromo | ||
| Carcasa | Fundición Hierro Gris EN-GJL-200 | |||
| Tapa de aspiración | Fundición Dúctil EN-GJS-500-7 | |||
| Sellado eje | Carburo de Silicio en baño de aceite | |||
| Motor | Aislamiento | Aislamiento clase F | ||
| Fases / Voltaje | 400 V / III / 50 Hz - Directo | |||
| Lubricación | Aceite de turbinas (ISO VG32) | |||
| Tipo , Polos | Motor de inducción 2 Polos, IP68 | |||
| Protección del Motor Interna | Protector térmico | |||
| Material | Carcasa | Fundición Hierro Gris EN-GJL-200 | ||
| Eje | Ac.inox.EN-X30Cr13 | |||
| Cable eléctrico | Goma, NSSHÖU | |||
| Conexión de descarga | Salida roscada o acoplamiento para manguera | |||
Dimensiones en mm.:
-
-
- KTD22.0
- KTD33.0
W1: Nivel mínimo de agua
| Modelo | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|
| KTD22.0 | 235 | 173 | 550 | 442 | 221 | 519 | 140 |
| KTD33.0 | 297 | 222 | 644 | 521 | 266 | 654 | 160 |
En caso de utilización con líquidos abrasivos o corrosivos, se podrían producir los lógicos desgastes en determinados componentes de la bomba. Si éste es el caso, por favor consulte con nuestro departamento técnico o en www.tsurumi.eu/english/applications.html
