Bomba de calidad superior para un eficaz uso tanto en achique como en ingeniería civil.
Máxima profundiad de agua 25m.
De aplicaciones directa a las necesidades de trabajo tal y como viene de fabrica.
TSURUMI a fabricado una potente nueva serie de bombas para satisfacer la demanda de los trabajos de drenajes mas duros.
Usted está aquí:
- Inicio >
- España >
- Achique Construcción >
- Construcciones de túneles >
- KTZE
KTZE | 400V / 50Hz
Downloads
| Modelo | COLOR CURVA | Boca descarga mm. | Potencia motor kW | Consumo nominal A. | Altura a caudal 0 m | Máx. Caudal l/min. | Peso en seco sin cable Kg | Paso de sólidos mm. | resistencia a la presión | Cable eléctrico (m.) |
|---|---|---|---|---|---|---|---|---|---|---|

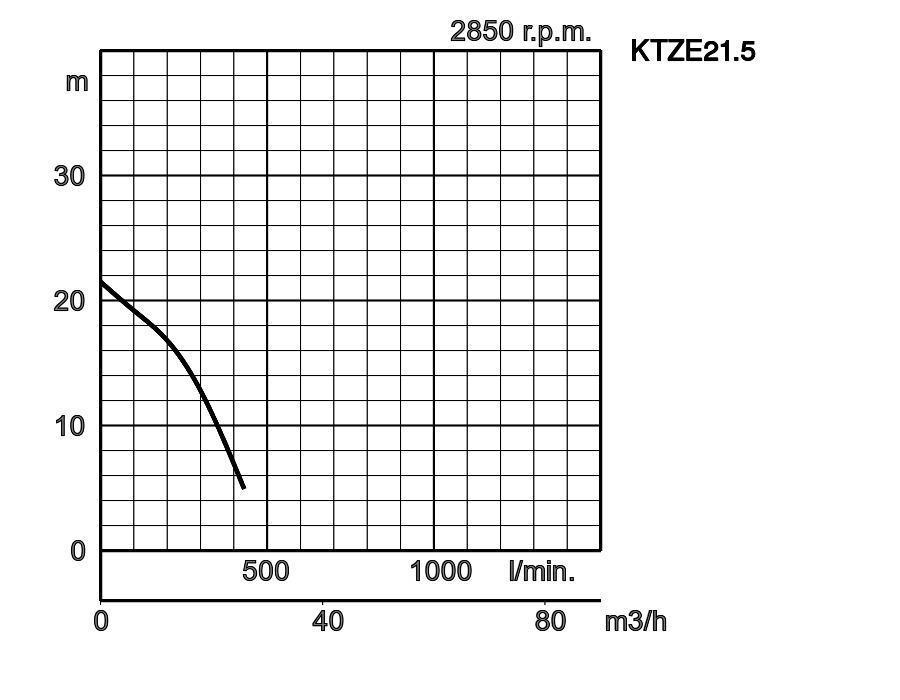

| KTZE21.5 | 50 | 1,5 | 3,5 | 21,5 | 430 | 40,0 | 8,5 | 25 | 20 | |

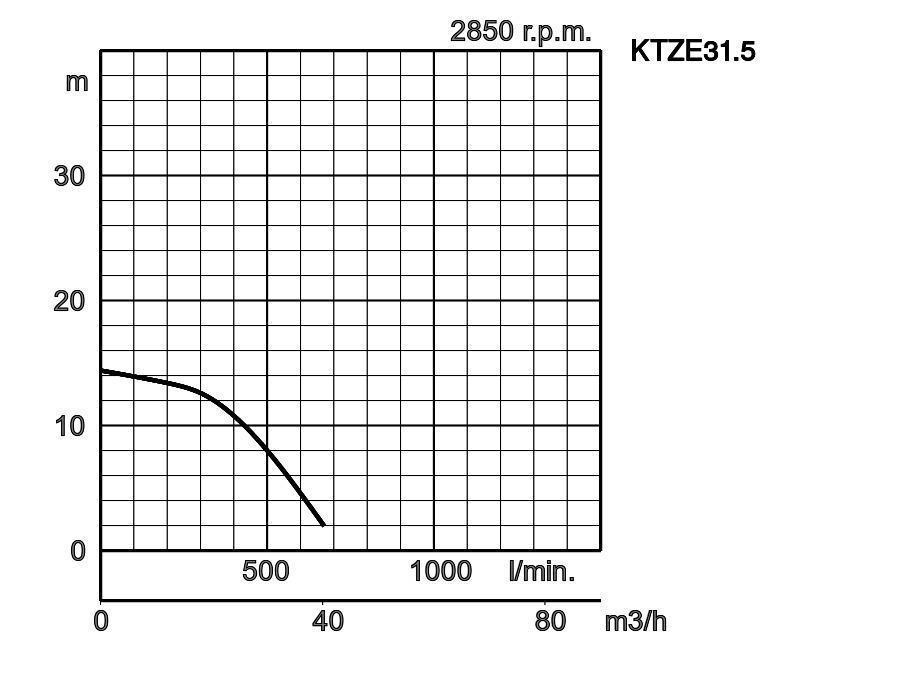

| KTZE31.5 | 80 | 1,5 | 3,5 | 14,4 | 670 | 39,0 | 8,5 | 25 | 20 | |

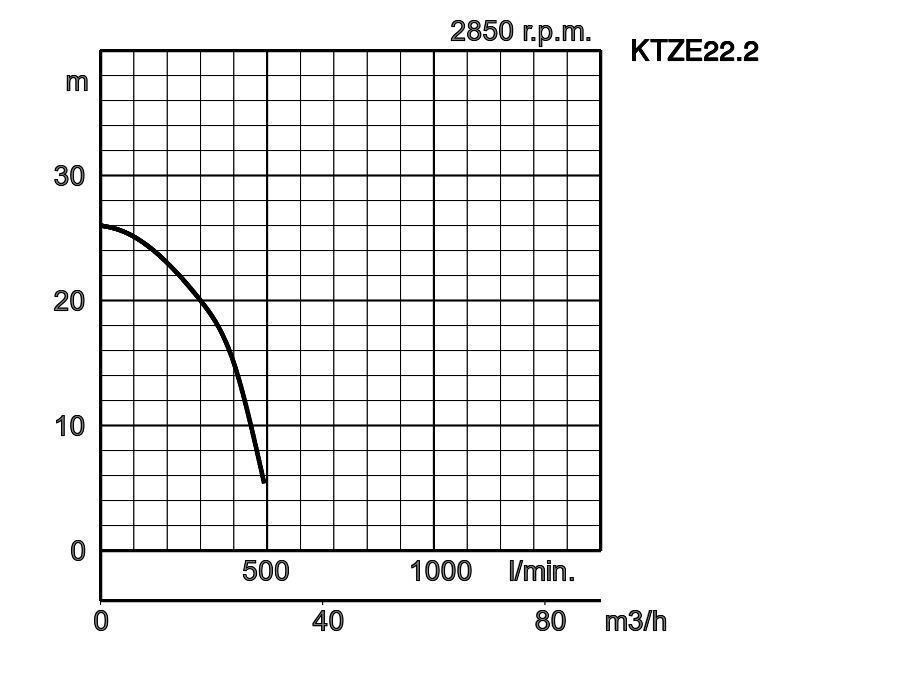

| KTZE22.2 | 50 | 2,2 | 5,0 | 26,0 | 500 | 42,0 | 8,5 | 25 | 20 | |

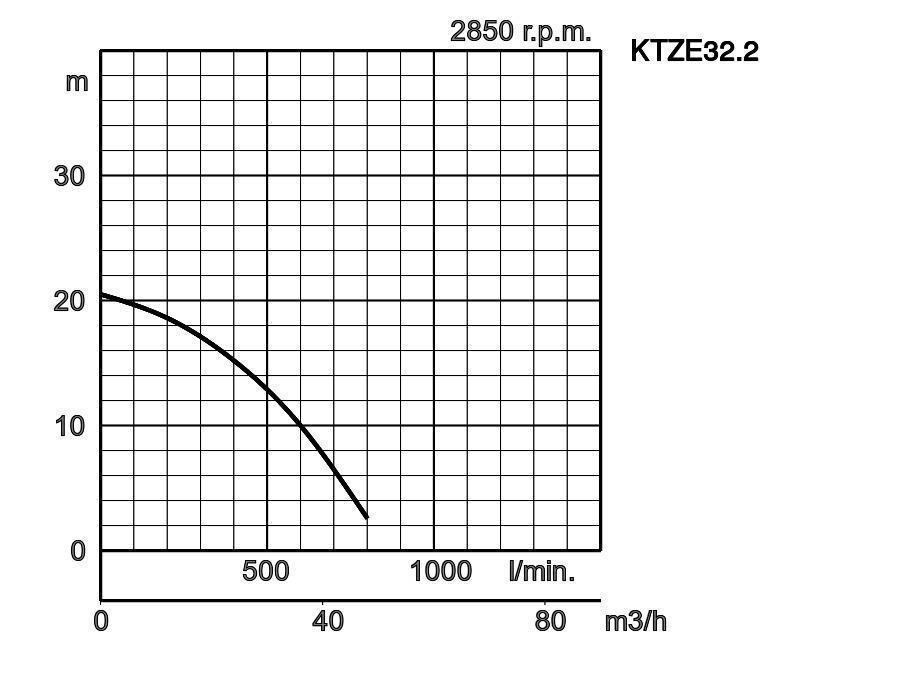

| KTZE32.2 | 80 | 2,2 | 5,0 | 20,4 | 800 | 41,0 | 8,5 | 25 | 20 | |

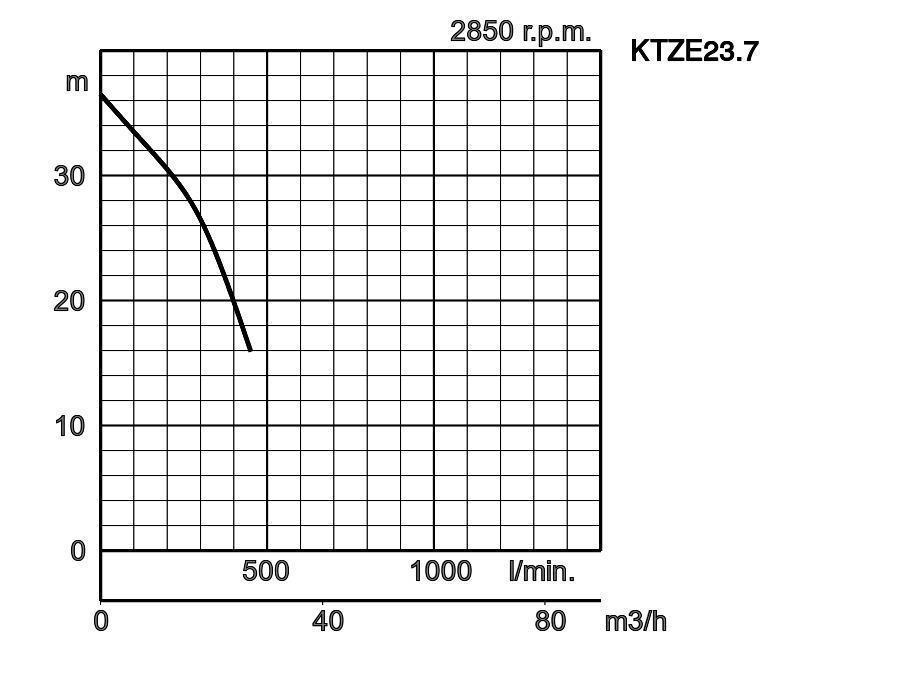

| KTZE23.7 | 50 | 3,7 | 7,7 | 36,5 | 450 | 71,0 | 8,5 | 25 | 20 | |

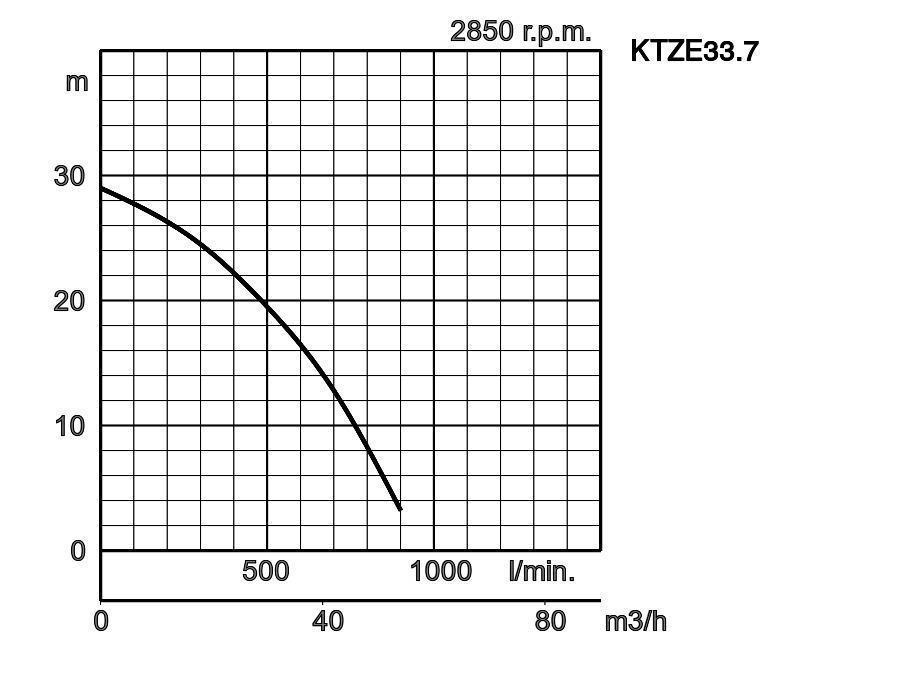

| KTZE33.7 | 80 | 3,7 | 7,7 | 29,0 | 900 | 71,0 | 8,5 | 25 | 20 | |

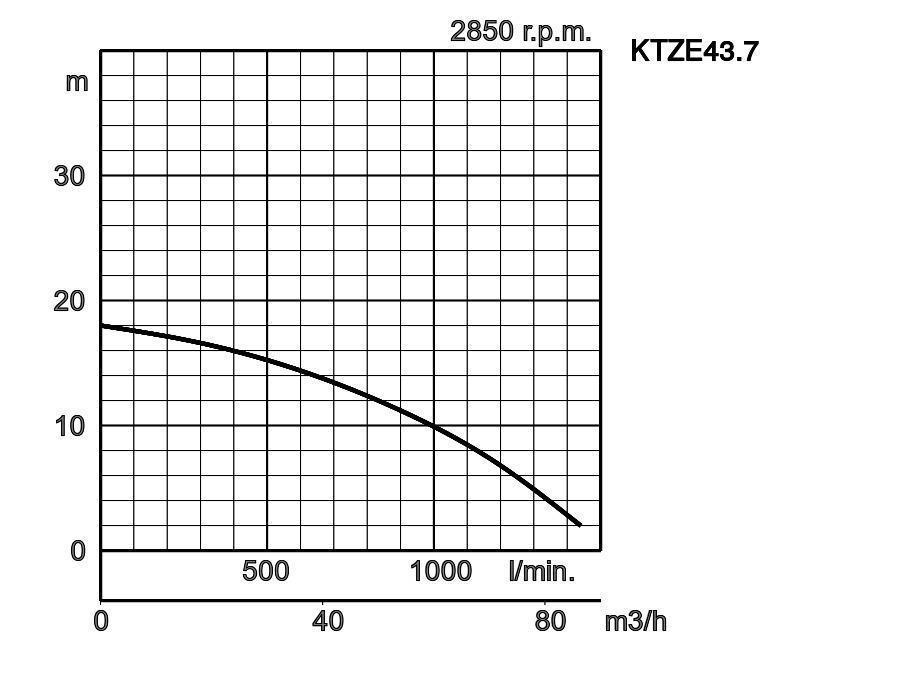

| KTZE43.7 | 100 | 3,7 | 7,7 | 18,0 | 1440 | 71,0 | 8,5 | 25 | 20 |
KTZE21.5_3.pdf
| descarga mm. | 50, 80, 100 | |||
|---|---|---|---|---|
| Fluido a bombear | Temperatura | 0 - 40ºC | ||
| Tipo de vertido | Aguas limpias y ligeramente cargadas | |||
| Bomba | Elementos | Impulsor | Impulsor Semi Abierto | |
| Sellado eje | Doble Junta Mecánica | |||
| Cojinetes | Rodamientos a bolas sellados | |||
| Material | Impulsor | Fundición al Cromo | ||
| Carcasa | Fundición Hierro Gris EN-GJL-200 | |||
| Tapa de aspiración | Fundición Dúctil EN-GJS-500-7 | |||
| Sellado eje | Carburo de Silicio en baño de aceite | |||
| Motor | Fases / Voltaje | 400 V / III / 50 Hz - Directo | ||
| Aislamiento | Aislamiento clase F | |||
| Lubricación | Aceite de turbinas (ISO VG32) | |||
| Tipo , Polos | Motor de inducción 2 Polos, IP68 | |||
| Protección del Motor Interna | Protector térmico | |||
| Material | Carcasa | Fundición Hierro Gris EN-GJL-200 | ||
| Eje | Ac.inox.EN-X30Cr13 | |||
| Cable eléctrico | Goma, NSSHÖU | |||
| Conexión de descarga | Salida roscada o acoplamiento para manguera | |||
Dimensiones en mm.:
-
-
- KTZE21.5
- KTZE22.2
- KTZE23.7
- KTZE31.5
- KTZE32.2
- KTZE33.7
- KTZE43.7
W1: Nivel mínimo de agua
| Modelo | A | A1 | B | D | H | W1 |
|---|---|---|---|---|---|---|
| KTZE21.5 | 261 | 235 | 609 | 216 | 728 | 345 |
| KTZE31.5 | 268 | 235 | 609 | 216 | 728 | 345 |
| KTZE22.2 | 261 | 235 | 629 | 216 | 748 | 355 |
| KTZE32.2 | 268 | 235 | 629 | 216 | 748 | 355 |
| KTZE23.7 | 338 | 283 | 747 | 252 | 717 | 435 |
| KTZE33.7 | 353 | 283 | 757 | 252 | 717 | 435 |
| KTZE43.7 | 368 | 283 | 767 | 252 | 717 | 435 |
En caso de utilización con líquidos abrasivos o corrosivos, se podrían producir los lógicos desgastes en determinados componentes de la bomba. Si éste es el caso, por favor consulte con nuestro departamento técnico o en www.tsurumi.eu/english/applications.html
