El departamente técnico de TSURUMI han desarrolaldo a nueva serie que combina la alta tecnología de materiales para conseguir una mayor durabilidad al tiempo que ligereza y transportabilidad. Esta bomba también puede utlizarse en la construcción para achique o también para servicios de instalaciones.
Usted está aquí:
- Inicio >
- España >
- Achique Construcción >
- Construcciones de túneles >
- KTVE
KTVE | 400V / 50Hz
Downloads
| Modelo | COLOR CURVA | Boca descarga mm. | Potencia motor kW | Consumo nominal A. | Altura a caudal 0 m | Máx. Caudal l/min. | Peso en seco sin cable Kg | Paso de sólidos mm. | resistencia a la presión | Cable eléctrico (m.) |
|---|---|---|---|---|---|---|---|---|---|---|

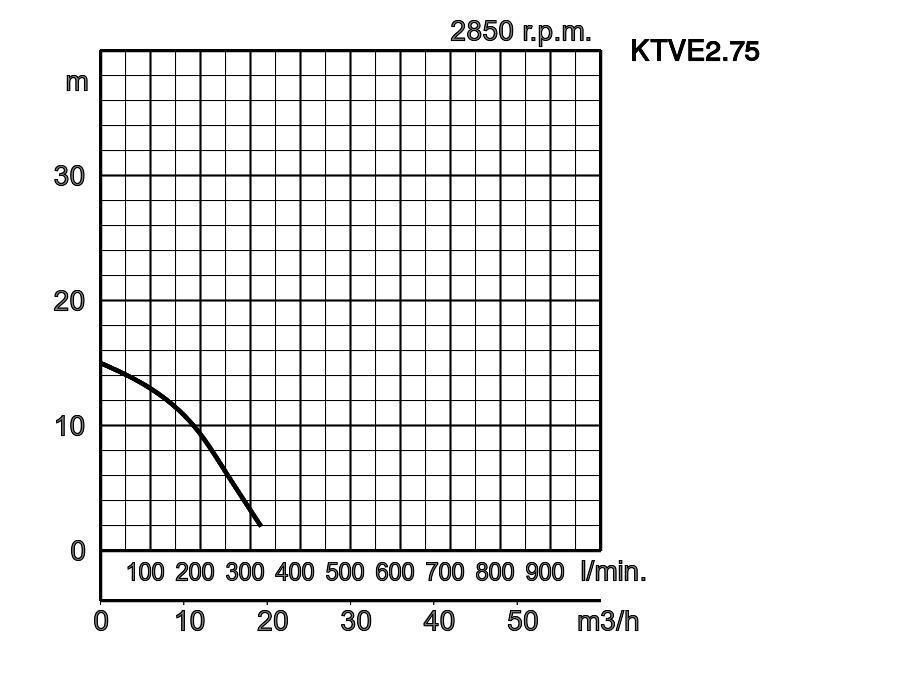

| KTVE2.75 | 50 | 0,75 | 1,8 | 15,0 | 320 | 12,7 | 6 | 10 | 10 | |

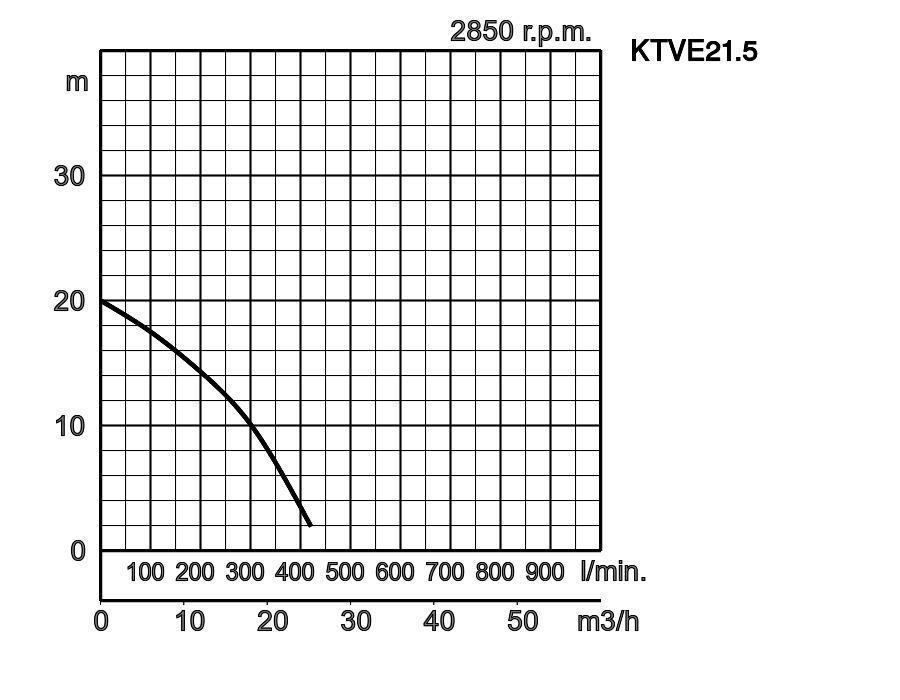

| KTVE21.5 | 50 | 1,5 | 3,3 | 20,0 | 420 | 22,0 | 8,5 | 25 | 20 | |

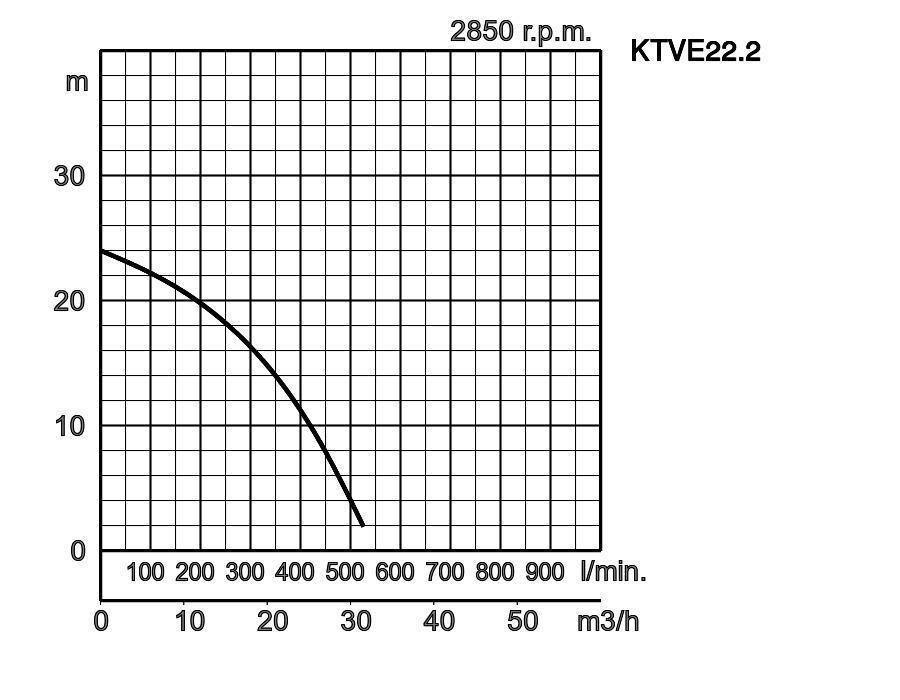

| KTVE22.2 | 50 | 2,2 | 4,3 | 24,0 | 525 | 25,0 | 8,5 | 25 | 20 | |

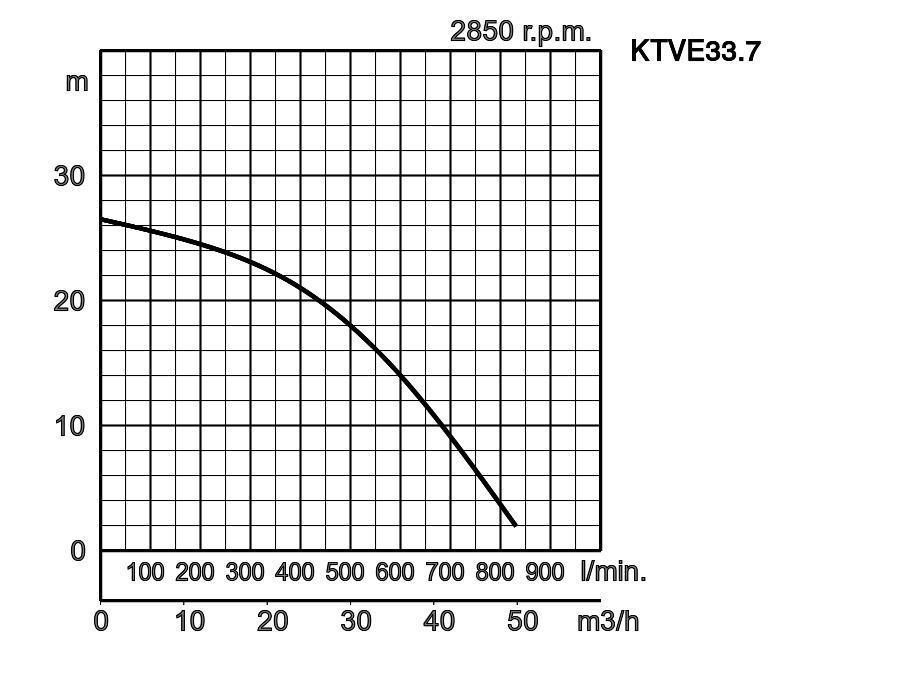

| KTVE33.7 | 80 | 3,7 | 7,4 | 26,5 | 830 | 40,0 | 8,5 | 25 | 20 | |

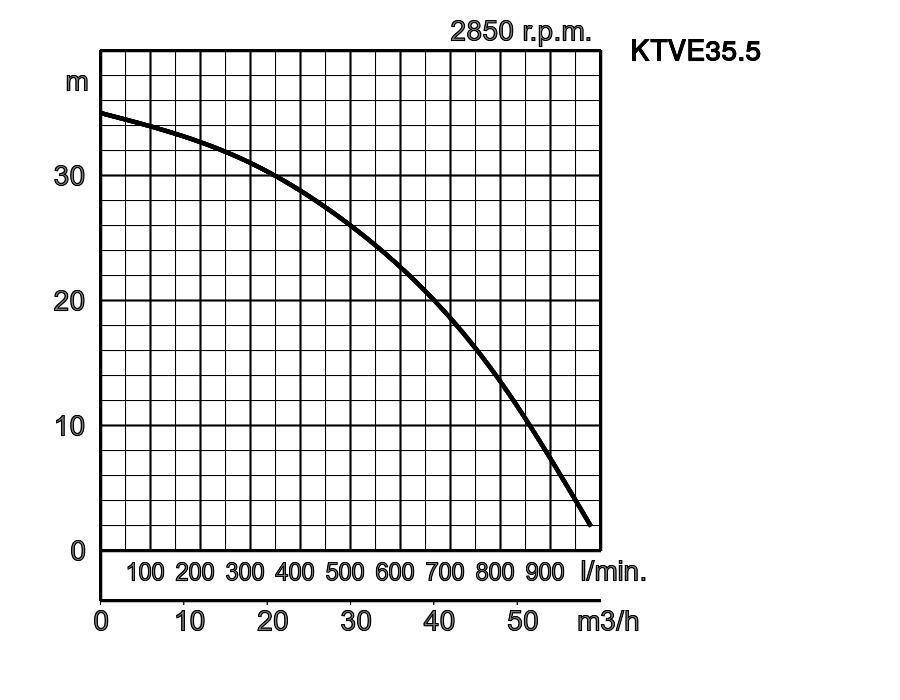

| KTVE35.5 | 80 | 5,5 | 11,0 | 35,0 | 980 | 52,0 | 8,5 | 25 | 20 |
KTVE2.75_3.pdf
| descarga mm. | 50, 80 | |||
|---|---|---|---|---|
| Fluido a bombear | Temperatura | 0 - 40ºC | ||
| Tipo de vertido | Aguas limpias y ligeramente cargadas | |||
| Bomba | Elementos | Impulsor | Impulsor Semi VORTEX | |
| Sellado eje | Doble Junta Mecánica | |||
| Cojinetes | Rodamientos a bolas sellados | |||
| Material | Impulsor | Goma Urethano, Fundición Dúctil EN-GJS-700-2 | ||
| Carcasa | Goma sintética | |||
| Sellado eje | Carburo de Silicio en baño de aceite | |||
| Motor | Aislamiento | Aislamiento clase E | ||
| Lubricación | Aceite de turbinas (ISO VG32) | |||
| Fases / Voltaje | 400 V / III / 50 Hz - Directo | |||
| Tipo , Polos | Motor de inducción 2 Polos, IP68 | |||
| Protección del Motor Interna | Protector térmico | |||
| Material | Carcasa | Fundición de Aluminio | ||
| Eje | Ac.inox.EN-X30Cr13, Ac.inox.EN-X6Cr13 | |||
| Cable eléctrico | Goma, NSSHÖU | |||
| Conexión de descarga | Salida roscada o acoplamiento para manguera | |||
Dimensiones en mm.:
-
-
- KTVE21.5
- KTVE22.2
- KTVE33.7
-
-
- KTVE2.75
-
-
- KTVE35.5
W1: Nivel mínimo de agua
| Modelo | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|
| KTVE2.75 | 200 | 155 | 401 | 329 | 200 | 417 | 234 |
| KTVE21.5 | 240 | 187 | 482 | 400 | 240 | 486 | 265 |
| KTVE22.2 | 240 | 187 | 482 | 400 | 240 | 486 | 265 |
| KTVE33.7 | 285 | 211 | 585 | 462 | 285 | 585 | 327 |
| KTVE35.5 | - | 229 | 620 | 497 | 300 | 620 | 357 |
En caso de utilización con líquidos abrasivos o corrosivos, se podrían producir los lógicos desgastes en determinados componentes de la bomba. Si éste es el caso, por favor consulte con nuestro departamento técnico o en www.tsurumi.eu/english/applications.html
