Motor de 4 polos, 1450 rpm - excelente durabilidad y versatilidad.
Usted está aquí:
- Inicio >
- España >
- Achique Construcción >
- Construcciones de túneles >
- KRS
KRS | 400V / 50Hz
Downloads
| Modelo | COLOR CURVA | Boca descarga mm. | Potencia motor kW | Consumo nominal A. | Altura a caudal 0 m | Máx. Caudal l/min. | Peso en seco sin cable Kg | Paso de sólidos mm. | resistencia a la presión | Cable eléctrico (m.) |
|---|---|---|---|---|---|---|---|---|---|---|

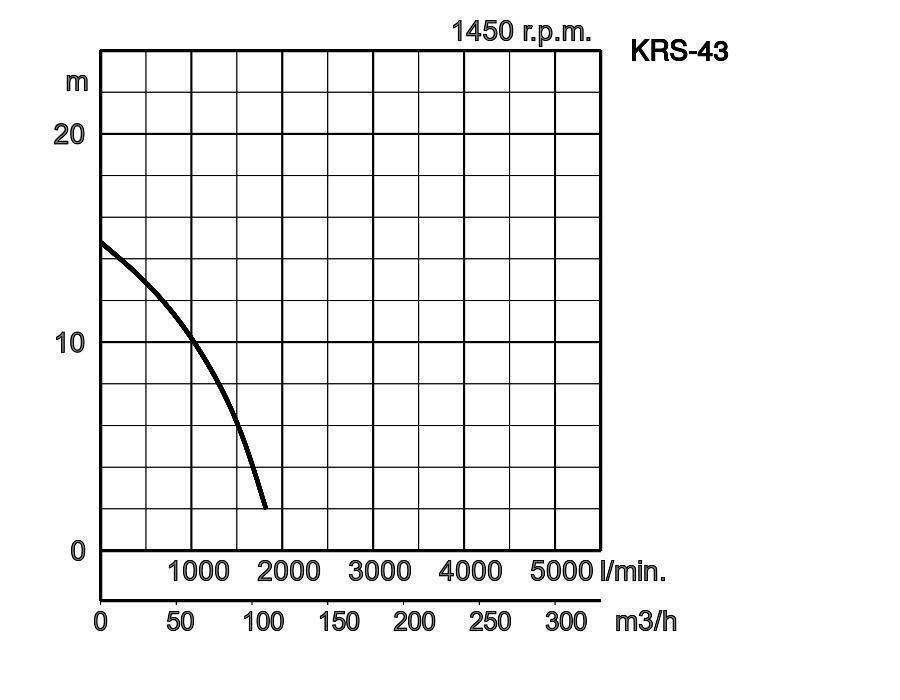

| KRS-43 | 100 | 3,0 | 6,5 | 14,8 | 1820 | 95,0 | 12 | 15 | 20 | |

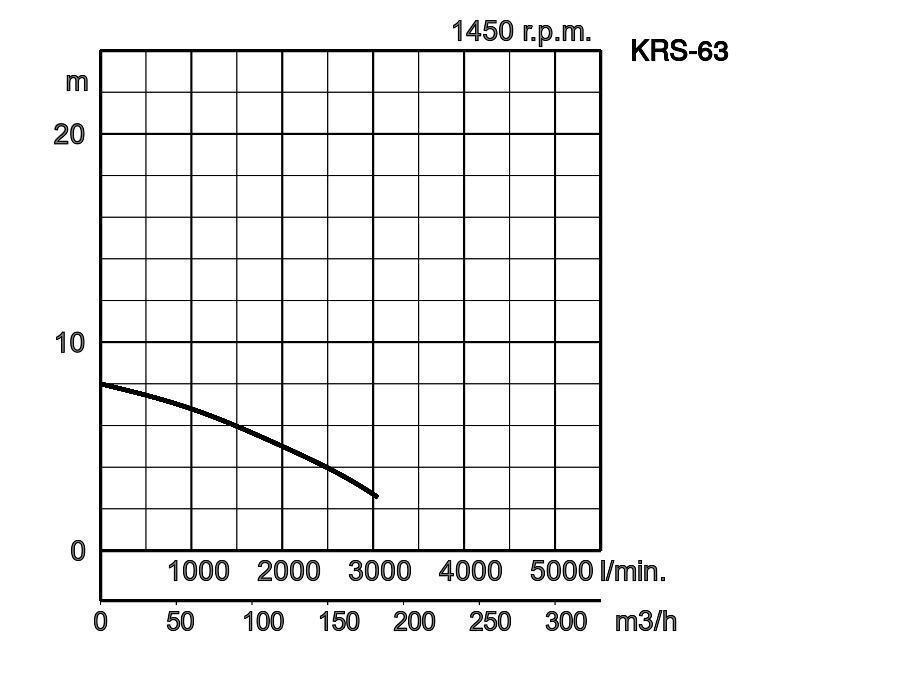

| KRS-63 | 150 | 3,0 | 6,5 | 8,0 | 3250 | 97,0 | 15 | 15 | 20 | |
| KRS-65.5 | 150 | 5,5 | 12,1 | 17,0 | 3180 | 118,0 | 20 | 15 | 20 | |
| KRS-85.5 | 200 | 5,5 | 12,1 | 10,0 | 4850 | 118,0 | 20 | 15 | 20 | |
| KRS2-69 | 150 | 9,0 | 19,0 | 21,0 | 4250 | 155,0 | 20 | 15 | 20 | |
| KRS2-89 | 200 | 9,0 | 19,0 | 15,0 | 5300 | 175,0 | 30 | 15 | 20 | |
| KRS815 | 200 | 15,0 | 31,9 | 21,5 | 6400 | 240,0 | 25 | 20 | 20 | |
| KRS822 | 200 | 22,0 | 44,6 | 34,8 | 5300 | 380,0 | 25 | 20 | 20 | |
| KRS822L | 200 | 22,0 | 44,6 | 26,0 | 5900 | 390,0 | 25 | 20 | 20 | |
| KRS1022 | 250 | 22,0 | 45,7 | 12,1 | 12000 | 390,0 | 25 | 20 | 20 |
KRS-43_3.pdf
| descarga mm. | 100, 150, 200,250 | |||
|---|---|---|---|---|
| Fluido a bombear | Temperatura | 0 - 40ºC | ||
| Tipo de vertido | Aguas limpias y ligeramente cargadas | |||
| Bomba | Elementos | Impulsor | Impulsor Semi Abierto, Impulsor Cerrado | |
| Sellado eje | Doble Junta Mecánica | |||
| Cojinetes | Rodamientos a bolas sellados | |||
| Material | Impulsor | Fundición Dúctil EN-GJS-700-2 | ||
| Carcasa | Fundición Hierro Gris EN-GJL-200 | |||
| Tapa de aspiración | Fundición Hierro Gris EN-GJL-200 | |||
| Sellado eje | Carburo de Silicio en baño de aceite | |||
| Motor | Lubricación | Aceite de turbinas (ISO VG32) | ||
| Protección del Motor Interna | Protector térmico | |||
| Tipo , Polos | Motor de inducción, 4 Polos, IP68 | |||
| Aislamiento | Aislamiento clase E, Aislamiento clase F, Aislamiento clase B | |||
| Fases / Voltaje | 400 V / III / 50 Hz - Directo | |||
| Material | Carcasa | Fundición Hierro Gris EN-GJL-150, Fundición Hierro Gris EN-GJL-200 | ||
| Eje | Ac.inox.EN-X30Cr13 | |||
| Cable eléctrico | Goma, NSSHÖU | |||
| Conexión de descarga | Salida Roscada, Acoplamiento para manguera | |||
Dimensiones en mm.:
-
-
- KRS-43
- KRS-63

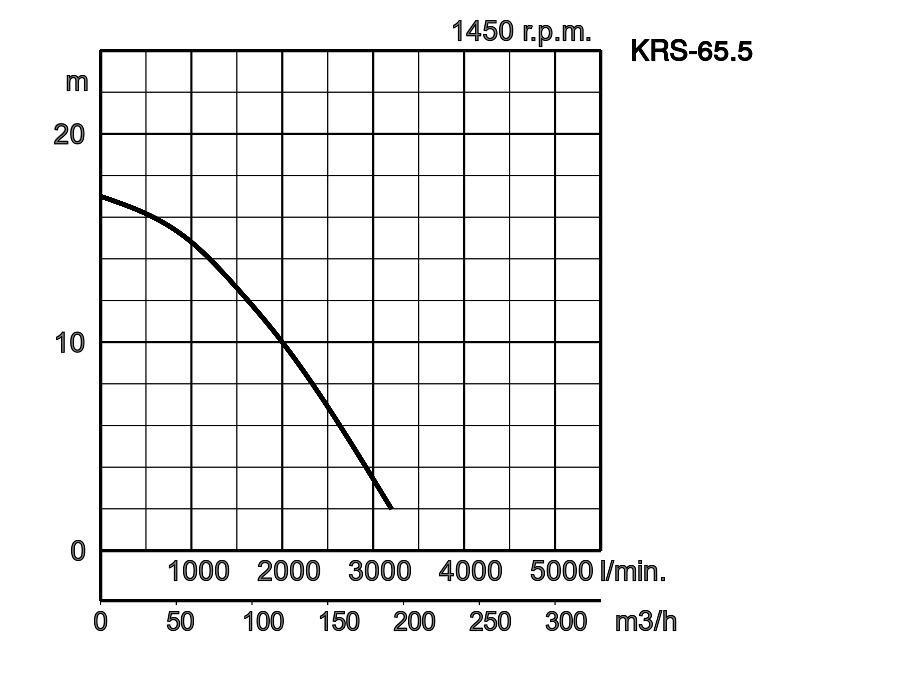

- KRS-65.5

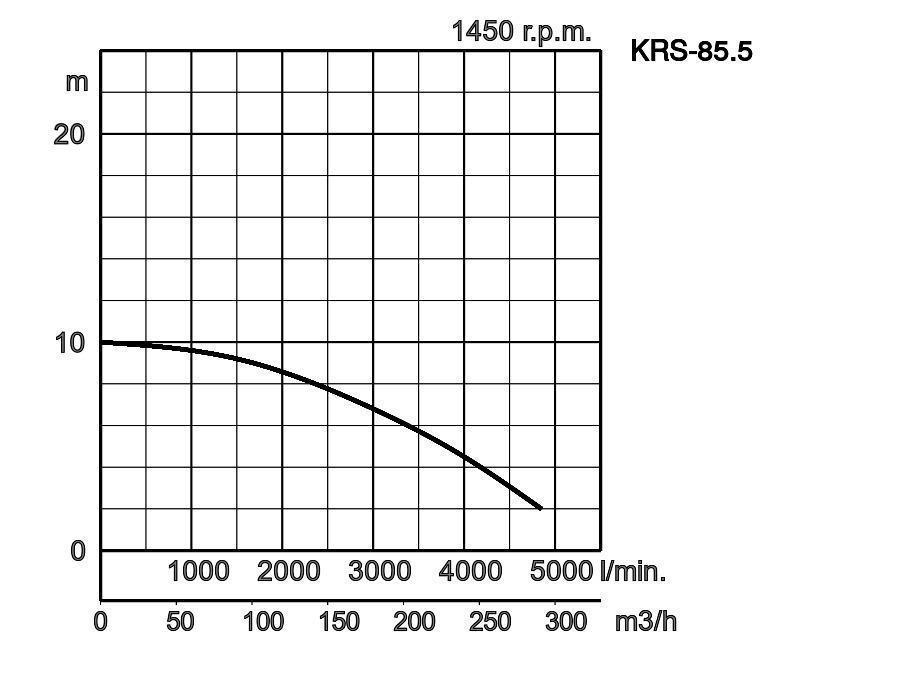

- KRS-85.5

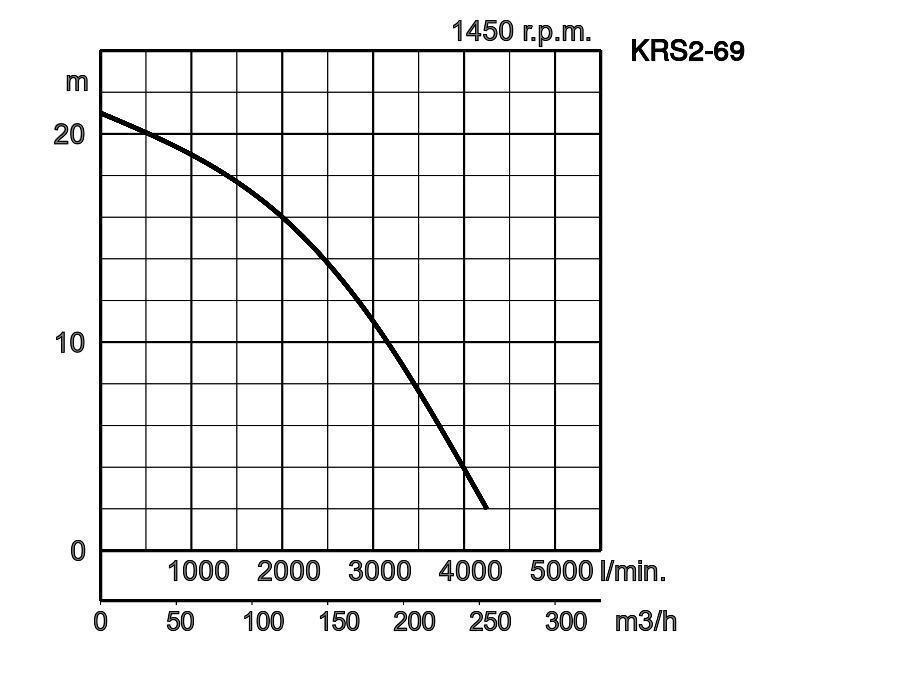

- KRS2-69

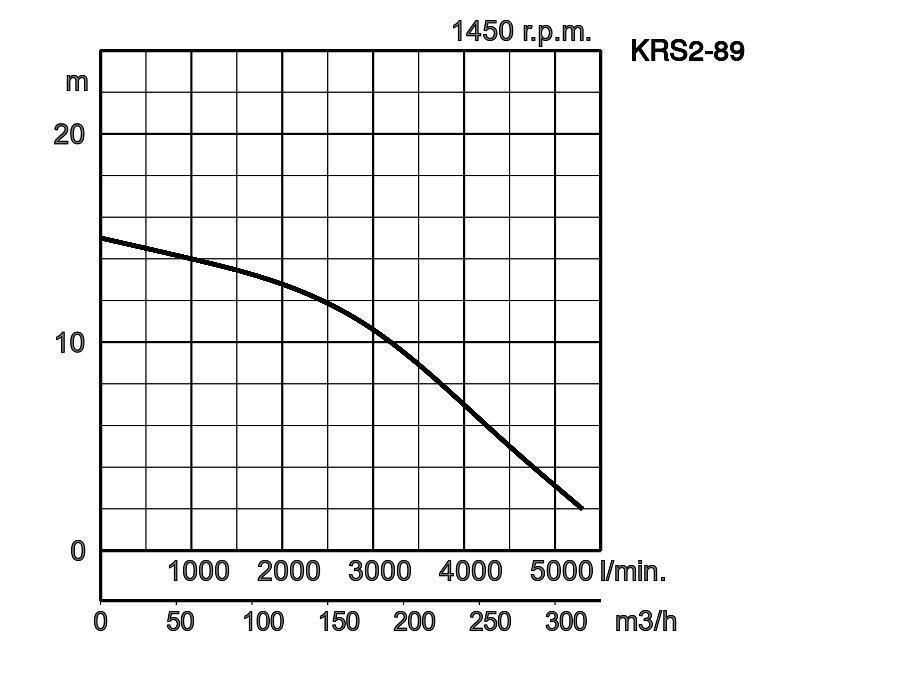

- KRS2-89

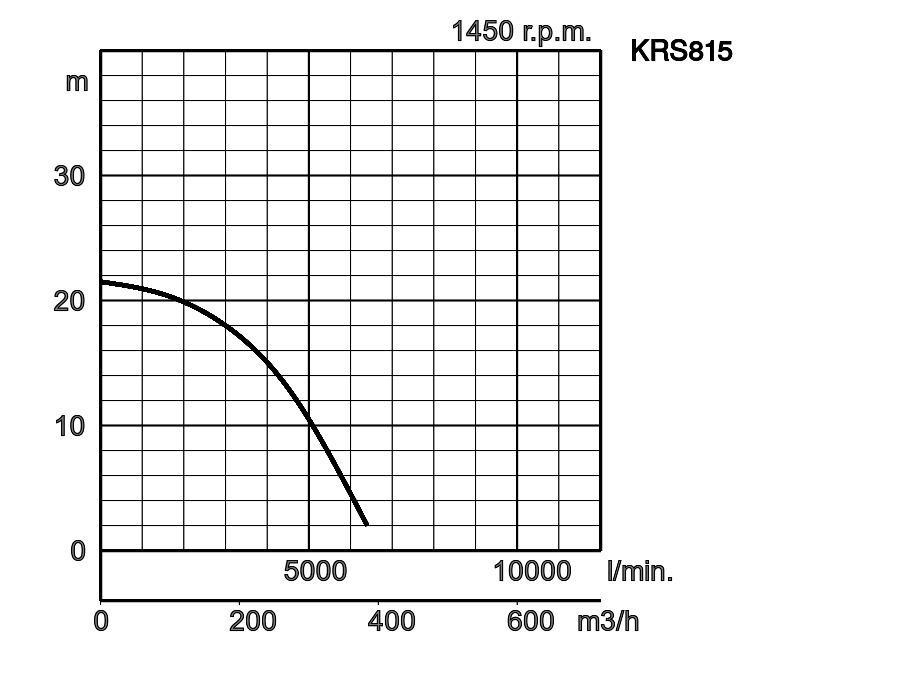

- KRS815

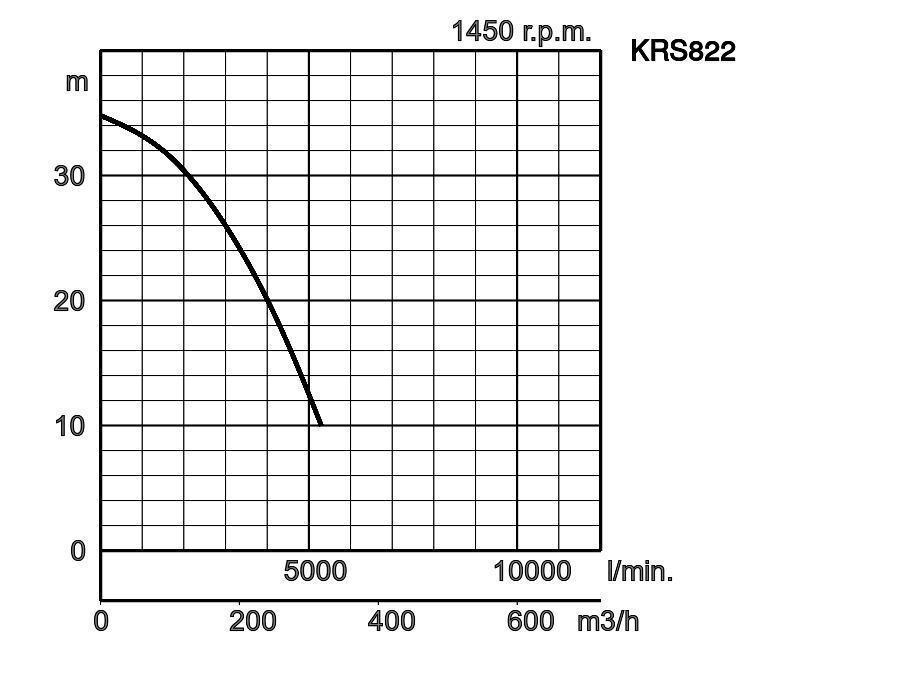

- KRS822

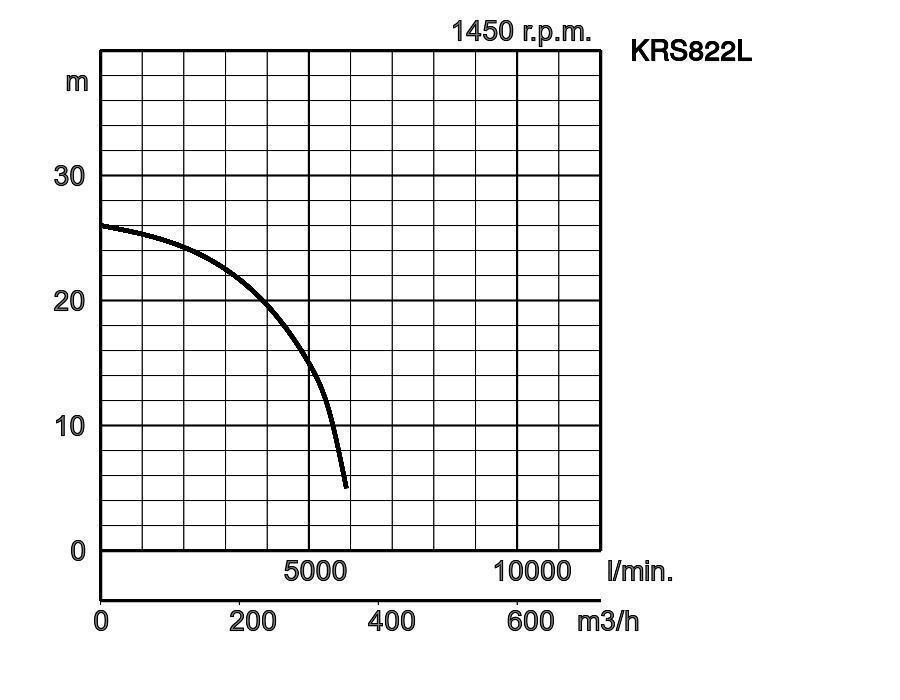

- KRS822L
-
-

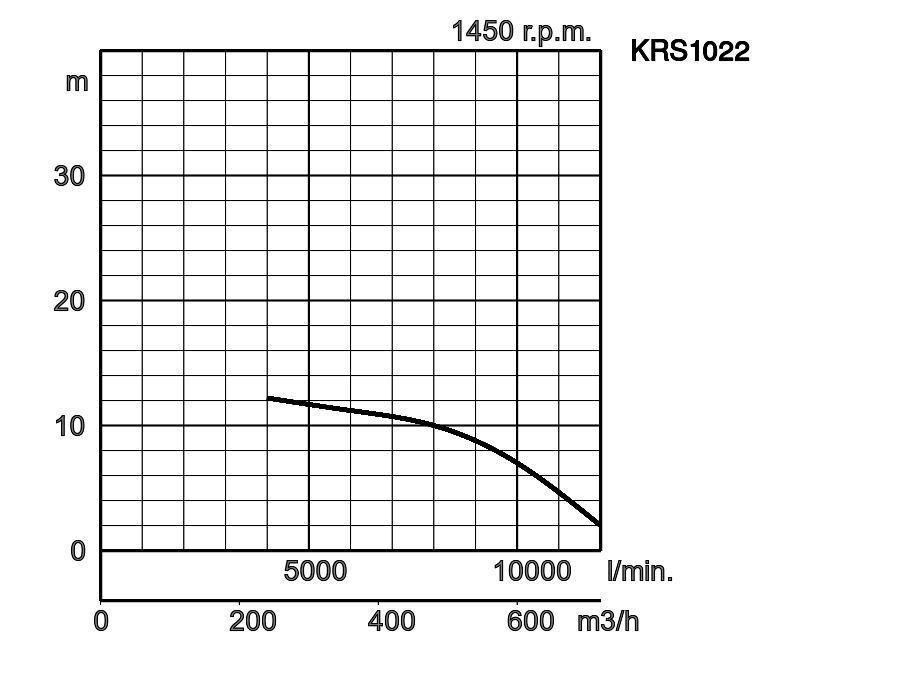

- KRS1022
W1: Nivel mínimo de agua
| Modelo | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|
| KRS-43 | 378 | 288 | 723 | 586 | 347 | 651 | 170 |
| KRS-63 | 385 | 295 | 867 | 686 | 365 | 777 | 300 |
| KRS-65.5 | 423 | 303 | 790 | 608 | 369 | 698 | 190 |
| KRS-85.5 | 445 | 325 | 942 | 710 | 413 | 800 | 295 |
| KRS2-69 | 487 | 371 | 812 | 630 | 424 | 743 | 200 |
| KRS2-89 | 470 | 354 | 933 | 701 | 403 | 814 | 300 |
| KRS815 | 481 | 347 | 1069 | 837 | 440 | 949 | 275 |
| KRS822 | 572 | 445 | 1238 | 1006 | 530 | 1156 | 345 |
| KRS822L | 572 | 445 | 1238 | 1006 | 530 | 1156 | 345 |
| KRS1022 | 525 | 260 | 1419 | 1156 | - | - | 450 |
En caso de utilización con líquidos abrasivos o corrosivos, se podrían producir los lógicos desgastes en determinados componentes de la bomba. Si éste es el caso, por favor consulte con nuestro departamento técnico o en www.tsurumi.eu/english/applications.html
