La bomba TSURUMI de la serie HS es una pequeña y robusta bomba para la construcción con una vasta gama de aplicaciones siempre que se trate de bombear agua.
Usted está aquí:
HS | 230V / 50Hz
| Modelo | COLOR CURVA | Boca descarga mm. | Potencia motor kW | Consumo nominal A. | Altura a caudal 0 m | Máx. Caudal l/min. | Peso en seco sin cable Kg | Paso de sólidos mm. | resistencia a la presión | Cable eléctrico (m.) |
|---|---|---|---|---|---|---|---|---|---|---|

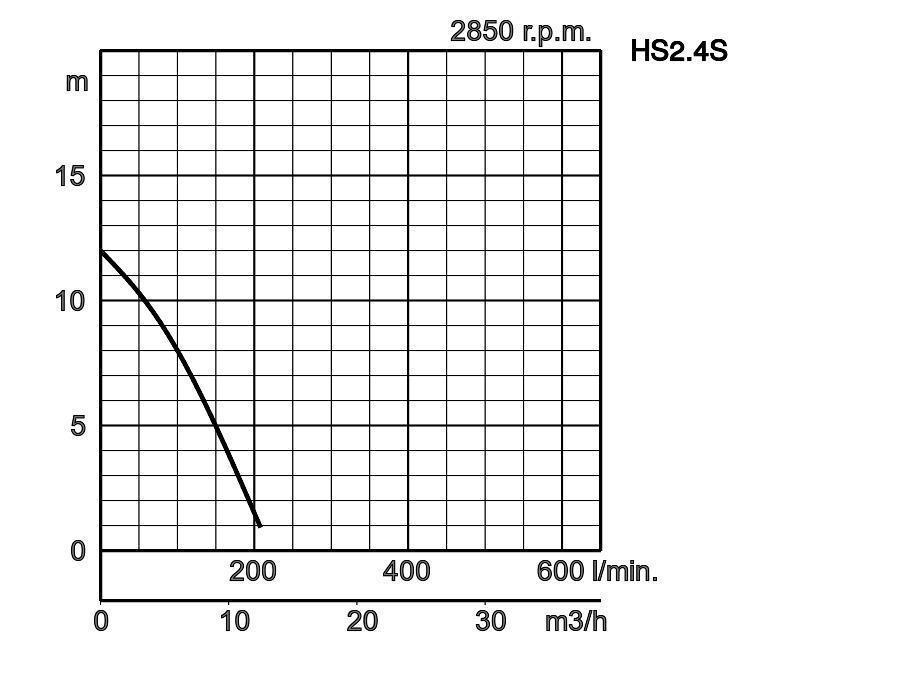

| HS2.4S | 50 | 0,4 | 2,6 | 12,2 | 207 | 11,3 | 7 | 10 | 10 | |
| HS2.75S | 50 | 0,75 | 4,8 | 18,0 | 230 | 19,0 | 7 | 10 | 10 | |

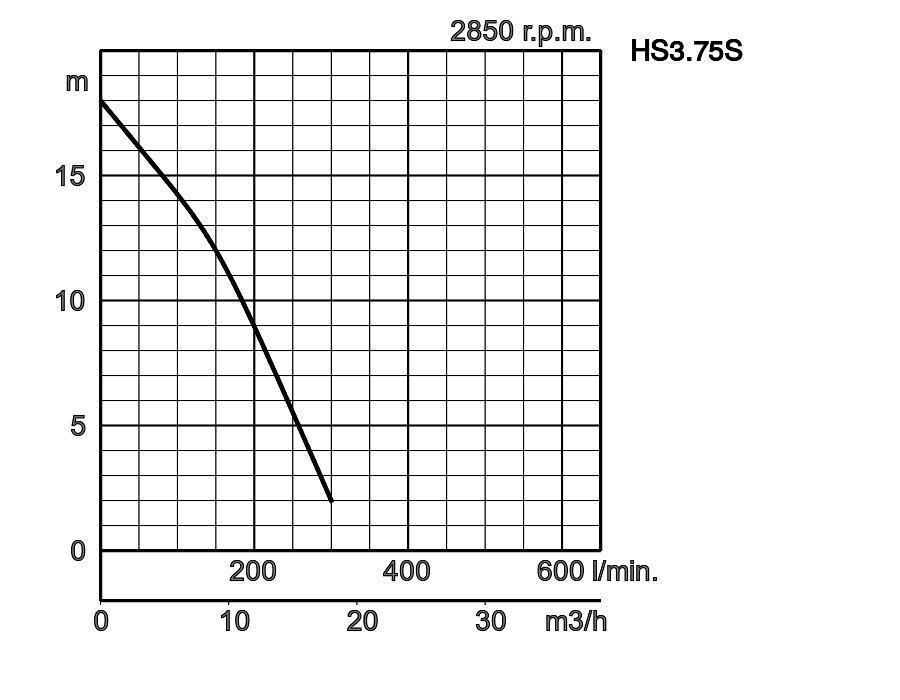

| HS3.75S | 80 | 0,75 | 4,8 | 18,0 | 300 | 19,6 | 7 | 10 | 10 | |

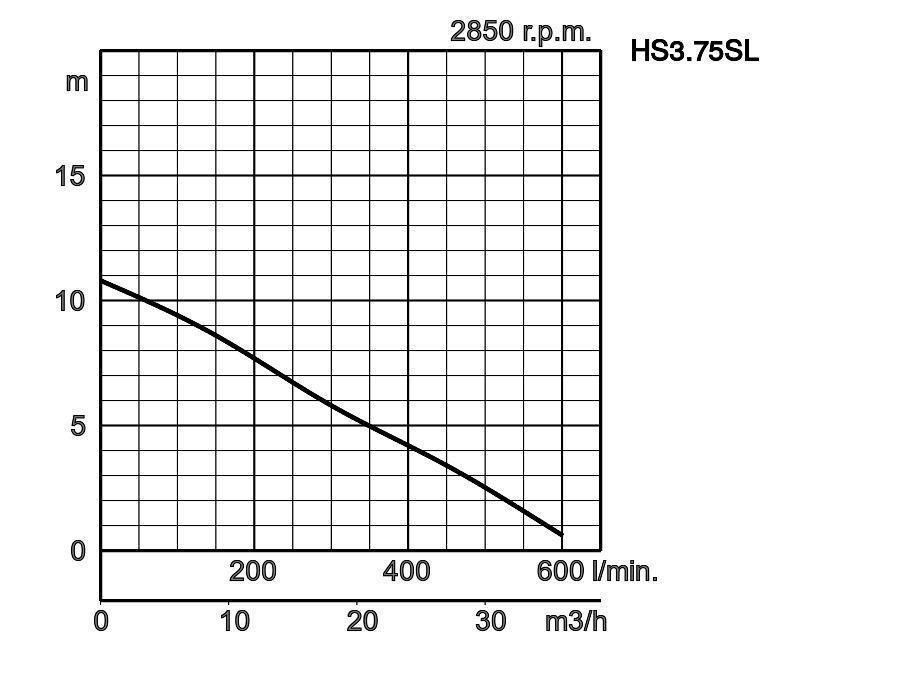

| HS3.75SL | 80 | 0,75 | 4,8 | 10,8 | 580 | 19,6 | 7 | 10 | 10 |
HS2.4S_3.pdf
| descarga mm. | 50, 80 | |||
|---|---|---|---|---|
| Fluido a bombear | Temperatura | 0 - 40ºC | ||
| Tipo de vertido | Aguas limpias y ligeramente cargadas | |||
| Bomba | Elementos | Impulsor | Impulsor Semi VORTEX | |
| Sellado eje | Doble Junta Mecánica | |||
| Cojinetes | Rodamientos a bolas sellados | |||
| Material | Impulsor | Goma Urethano | ||
| Carcasa | Fundición Dúctil EN-GJS-700-2 | |||
| Sellado eje | Carburo de Silicio en baño de aceite | |||
| Motor | Tipo , Polos | Motor de inducción 2 Polos, IP68 | ||
| Lubricación | Aceite de turbinas (ISO VG32) | |||
| Protección del Motor Interna | Protector miniatura | |||
| Fases / Voltaje | Monofásico 230 / 110 V - 50 Hz. | |||
| Aislamiento | Aislamiento clase E | |||
| Material | Carcasa | Fundición de Aluminio | ||
| Eje | Ac.inox.EN-X6Cr13 | |||
| Cable eléctrico | Goma, 10m H07RN8-F | |||
| Conexión de descarga | Salida roscada o acoplamiento para manguera | |||
Dimensiones en mm.:
-
-
- HS2.4S
- HS2.75S
- HS3.75S
- HS3.75SL
W1: Nivel mínimo de agua
| Modelo | d | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|---|
| HS2.4S | 50 | 240 | 207 | 158 | 84 | 185 | 358 | 90 |
| HS2.75S | 50 | 285 | 233 | 217 | 109 | 184 | 424 | 90 |
| HS3.75S | 80 | 285 | 233 | 217 | 109 | 184 | 424 | 90 |
| HS3.75SL | 80 | 317 | 233 | 217 | 141 | 184 | 454 | 120 |
En caso de utilización con líquidos abrasivos o corrosivos, se podrían producir los lógicos desgastes en determinados componentes de la bomba. Si éste es el caso, por favor consulte con nuestro departamento técnico o en www.tsurumi.eu/english/applications.html
