Bomba de arenas para trabajos duros - un impulsor y tapa de succión fabricados en acero especial han incrementado la vida operativa de la bomba. El caracol está diseñado con un gran paso de sólidos, a través de unas gruesas paredes fabricadas en material antiabrasivo.
Usted está aquí:
- Inicio >
- España >
- Achique Construcción >
- Construcciones de túneles >
- GPN
GPN | 400V / 50Hz
| Modelo | COLOR CURVA | Boca descarga mm. | Potencia motor kW | Consumo nominal A. | Altura a caudal 0 m | Máx. Caudal l/min. | Peso en seco sin cable Kg | Paso de sólidos mm. | resistencia a la presión | Cable eléctrico (m.) |
|---|---|---|---|---|---|---|---|---|---|---|

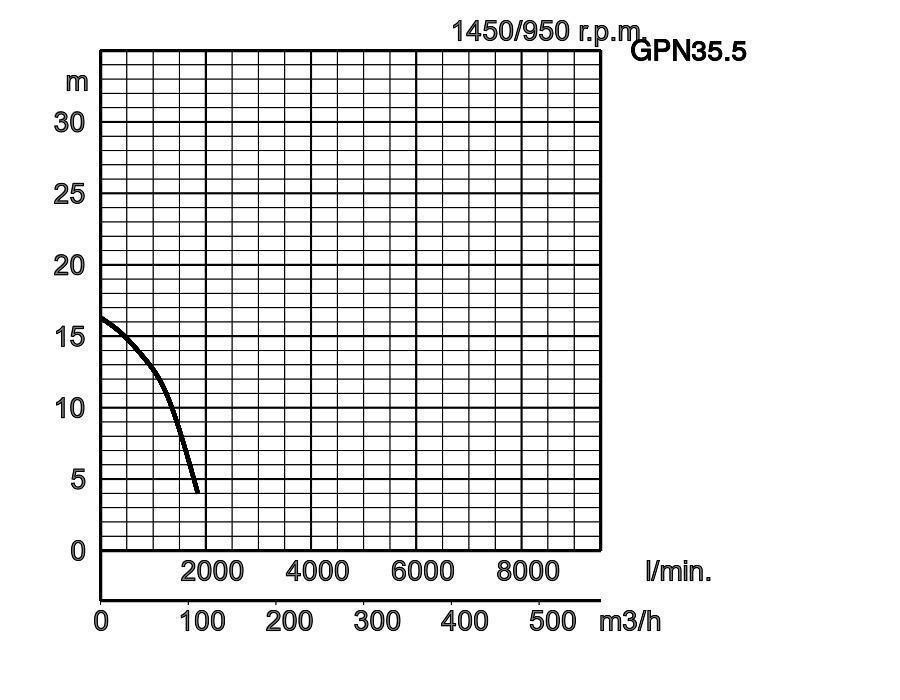

| GPN35.5 | 80 | 5,5 | 12,1 | 16,3 | 1900 | 145,0 | 30 | 20 | 20 | |

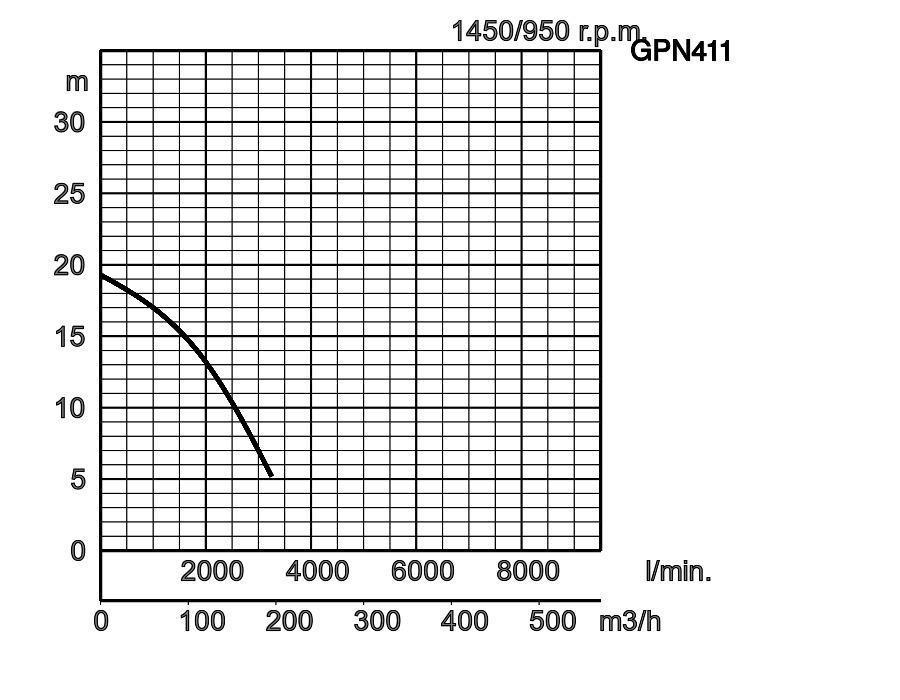

| GPN411 | 100 | 11,0 | 22,0 | 19,3 | 3250 | 217,0 | 30 | 20 | 20 | |
| GPN415 | 100 | 15,0 | 25,8 | 21,5 | 4110 | 220,0 | 30 | 20 | 20 | |

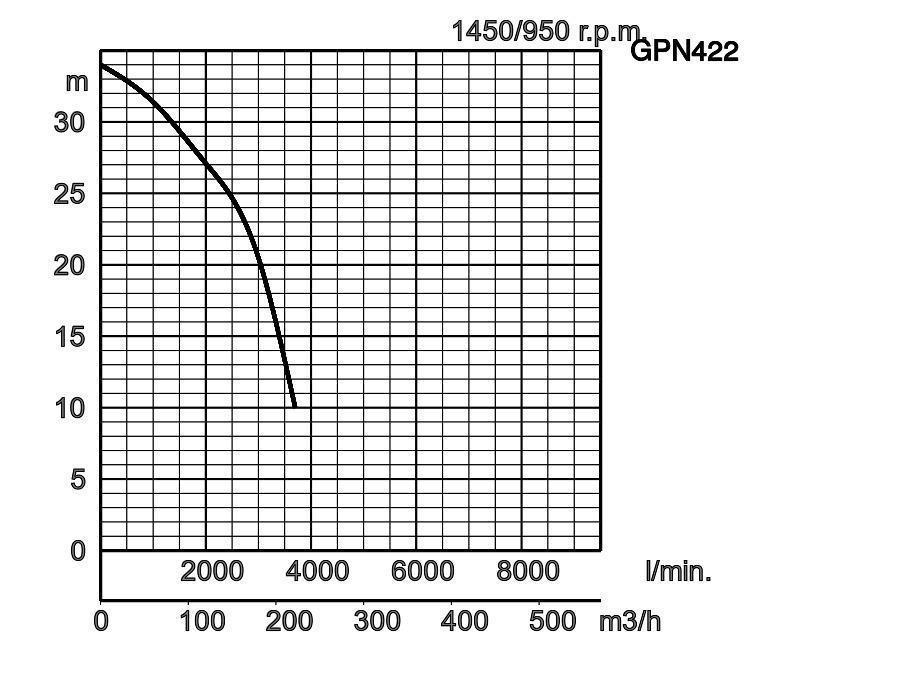

| GPN422 | 100 | 22,0 | 42,5 | 34,0 | 3700 | 415,0 | 30 | 20 | 20 | |

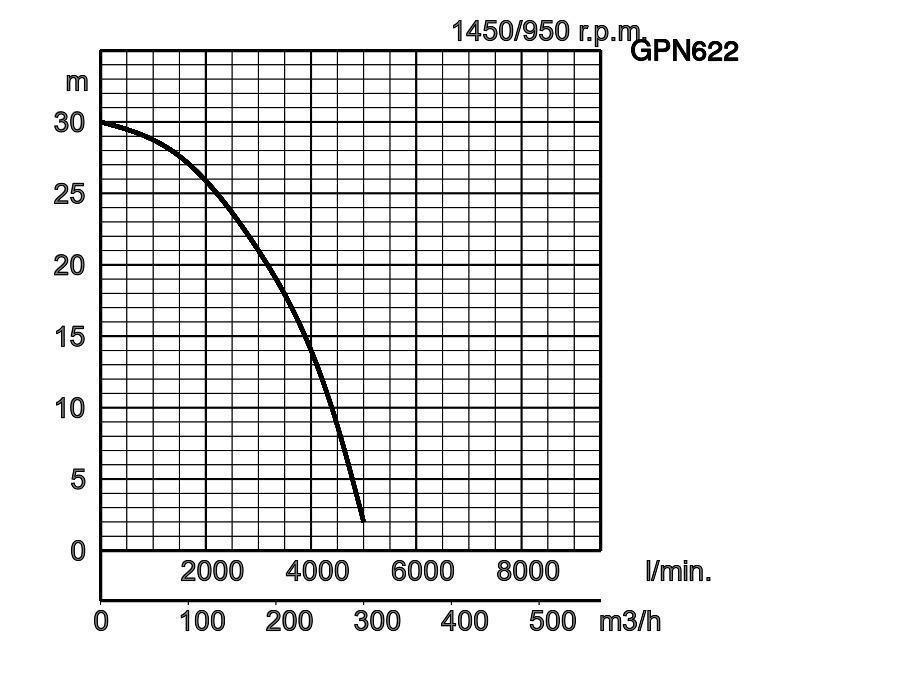

| GPN622 | 150 | 22,0 | 42,5 | 30,0 | 5000 | 415,0 | 30 | 30 | 20 | |

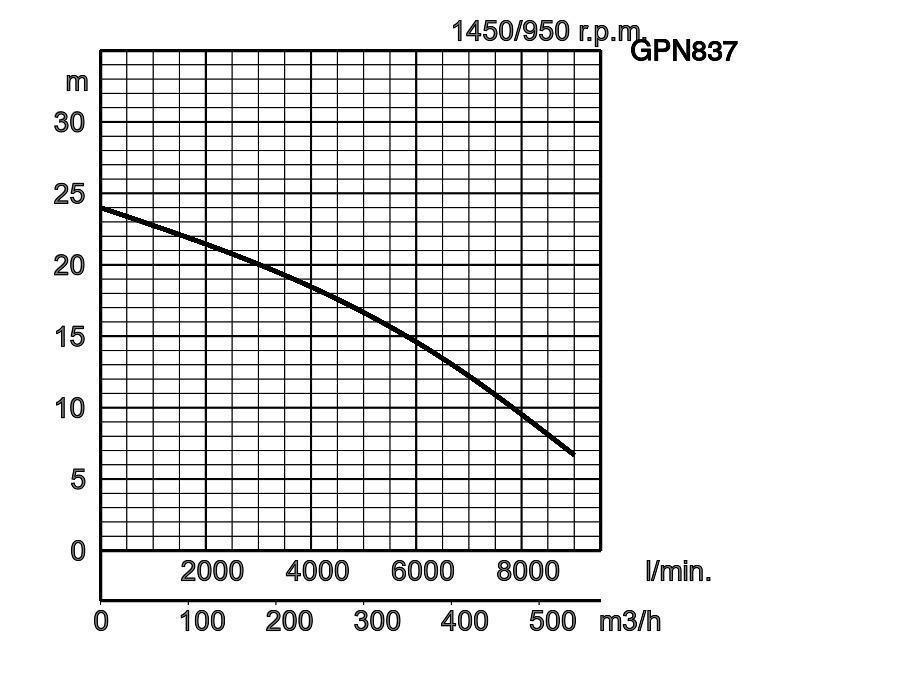

| GPN837 | 200 | 37,0 | 74,0 | 24,0 | 9000 | 815,0 | 30 | 30 | 20 |
GPN35.5_3.pdf
| descarga mm. | 80, 100, 150 | |||
|---|---|---|---|---|
| Fluido a bombear | Tipo de vertido | Fangos, Lodos, Líquidos cargados, Bentonita | ||
| Temperatura | 0 - 40ºC | |||
| Bomba | Elementos | Impulsor | Impulsor Abierto | |
| Sellado eje | Doble Junta Mecánica | |||
| Cojinetes | Rodamientos a bolas sellados | |||
| Material | Impulsor | Fundición al Cromo | ||
| Carcasa | Fundición Hierro Gris EN-GJL-200 | |||
| Tapa de aspiración | Fundición al Cromo | |||
| Sellado eje | Carburo de Silicio en baño de aceite | |||
| Motor | Protección del Motor Interna | Protector térmico | ||
| Tipo , Polos | Motor de inducción, 4 Polos, IP68, Motor de inducción, 6 Polos, IP68 | |||
| Fases / Voltaje | 400 V / III / 50 Hz - Directo, 400 V / III / 50 Hz - E - T | |||
| Lubricación | Aceite de turbinas (ISO VG32) | |||
| Aislamiento | Aislamiento clase E, Aislamiento clase B, Aislamiento clase F | |||
| Material | Carcasa | Fundición Hierro Gris EN-GJL-150 | ||
| Eje | Acero al Cromo Molibdeno (DIN 1,7220) | |||
| Cable eléctrico | Goma, NSSHÖU | |||
| Conexión de descarga | Salida roscada o acoplamiento para manguera | |||
Dimensiones en mm.:
-
-
- GPN35.5
- GPN411
- GPN415
- GPN622
- GPN422
- GPN837
W1: Nivel mínimo de agua
| Modelo | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|
| GPN35.5 | 487 | 426 | 448 | 326 | 390 | 796 | 290 |
| GPN411 | 617 | 517 | 500 | 347 | 450 | 879 | 315 |
| GPN415 | 617 | 618 | 500 | 347 | 451 | 879 | 315 |
| GPN422 | 725 | 625 | 528 | 335 | 573 | 1102 | 300 |
| GPN622 | 725 | 625 | 528 | 335 | 572 | 1102 | 300 |
| GPN837 | 1015 | 850 | 898 | 615 | 749 | 1606 | 560 |
En caso de utilización con líquidos abrasivos o corrosivos, se podrían producir los lógicos desgastes en determinados componentes de la bomba. Si éste es el caso, por favor consulte con nuestro departamento técnico o en www.tsurumi.eu/english/applications.html
