50GY | 400V / 230V / 50Hz

Avoin monisiipinen kanavajuoksupyörä, jossa maseraattori. Tämä rakenne varmistaa, että kuitumainen vierasaines pilkotaan ja jätevesi kuljetetaan ilman tukoksia.

Downloads

sew-GY-FI (1.43 MB)

Performance curves & Specifications Material Dimensions

Malli		Värikoodikäyrä	Aukko mm	Lähtöteho kW	Vaiheet	Kierrosta minuutissa	Nostokorkeus max. m	Kapasiteetti max. l/min	Käynnistystapa	Dry weight kg *
vapaasti seisova	ohjauskiskon kiinnikkeellä	Värikoodikäyrä	Aukko mm	Lähtöteho kW	Vaiheet	Kierrosta minuutissa	Nostokorkeus max. m	Kapasiteetti max. l/min	Käynnistystapa	vapaasti seisova	ohjauskiskon kiinnikkeellä

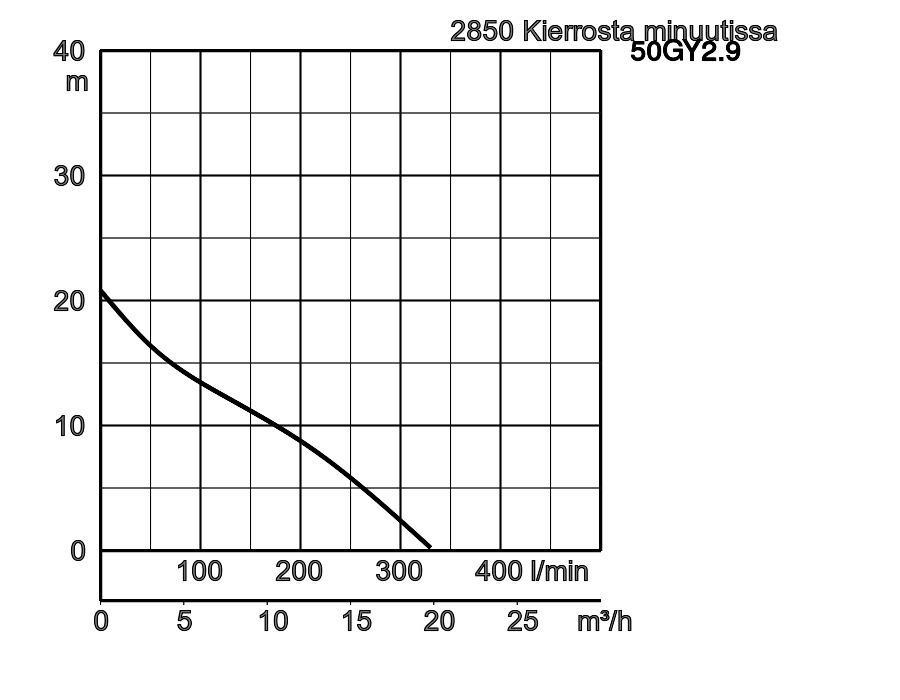

50GY2.9	TOS50GY2.9	1 print 50GY2.9_20.pdf	50	0,9	3	2850	20,8	330	suora	32,9	32,9

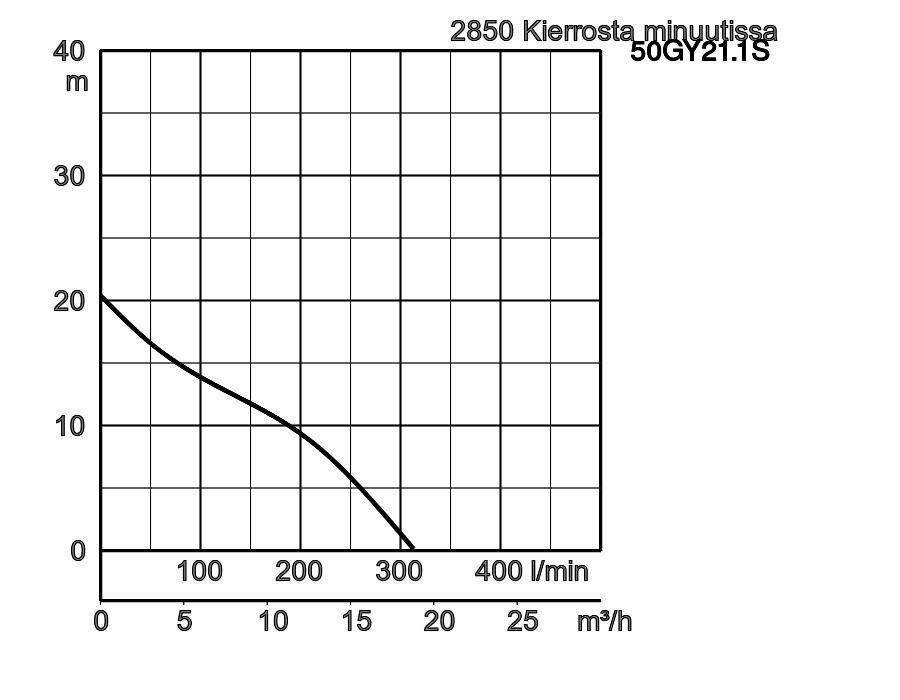

50GY21.1S	TOS50GY21.1S	2 print 50GY21.1S_20.pdf	50	1,1	1	2850	20,4	312	lauhdutin	31,7	31,7

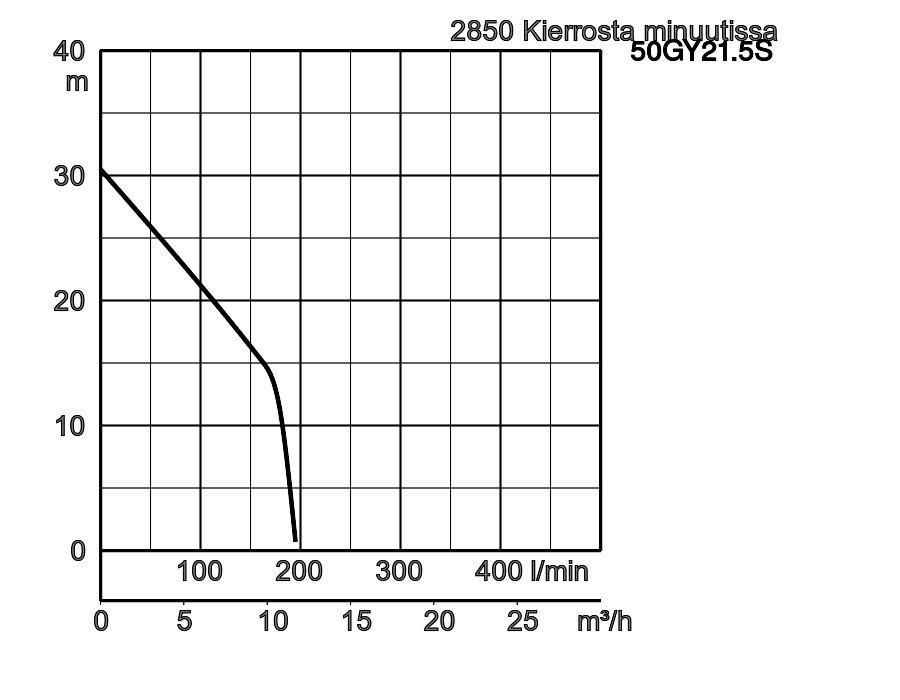

50GY21.5S	TOS50GY21.5S	3 print 50GY21.5S_20.pdf	50	1,5	1	2850	30,5	195	lauhdutin	42,3	38,5

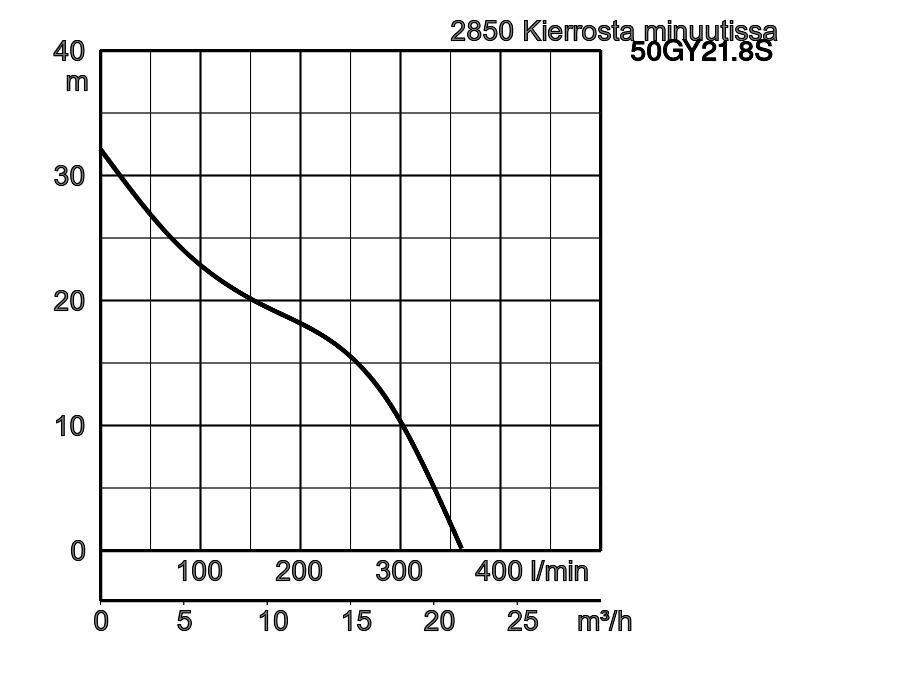

50GY21.8S	TOS50GY21.8S	4 print 50GY21.8S_20.pdf	50	1,8	1	2850	32,1	360	lauhdutin	42,5	38,6

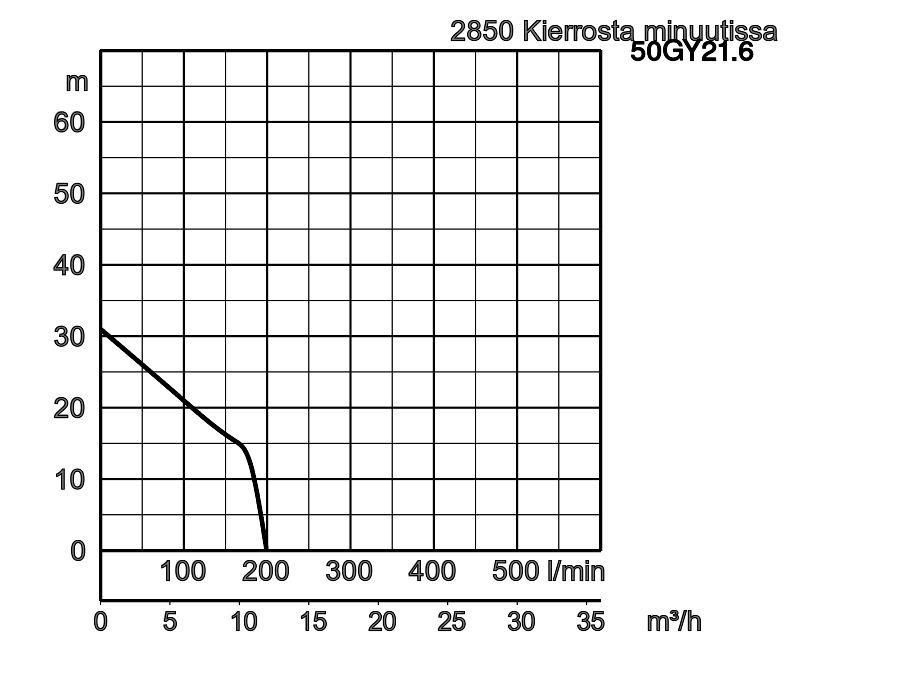

50GY21.6	TOS50GY21.6	5 print 50GY21.6_20.pdf	50	1,6	3	2850	31,0	198	suora	42,3	38,4

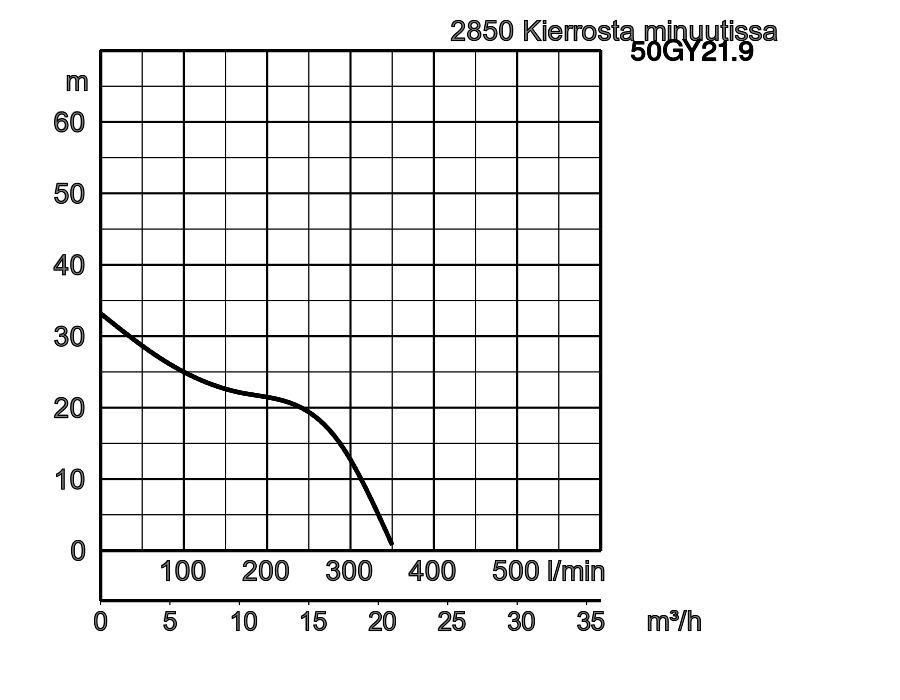

50GY21.9	TOS50GY21.9	6 print 50GY21.9_20.pdf	50	1,9	3	2850	33,2	350	suora	42,4	38,5

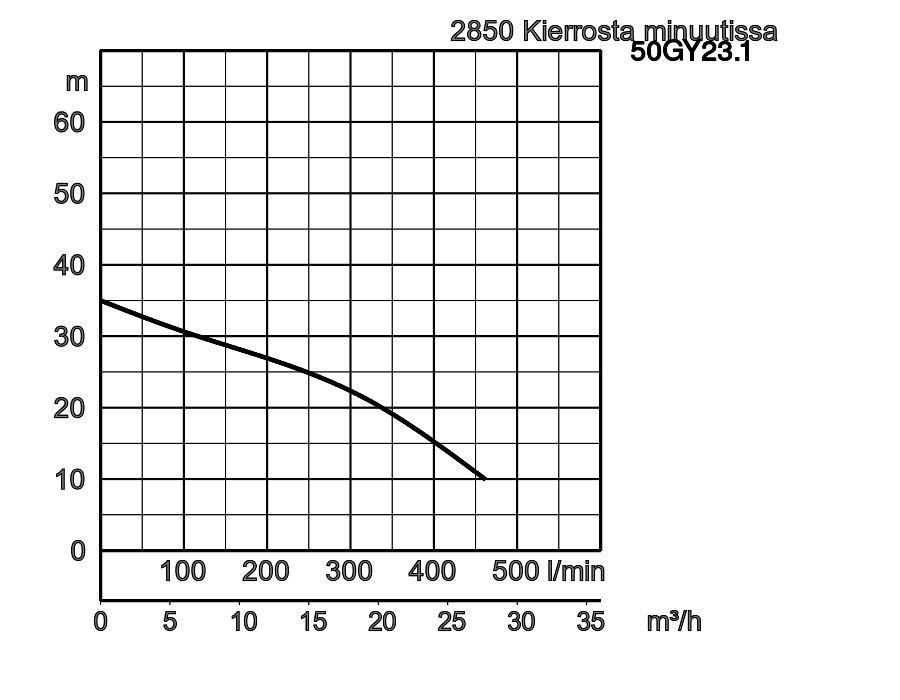

50GY23.1	TOS50GY23.1	7 print 50GY23.1_20.pdf	50	3,1	3	2850	35,0	460	suora	49,8	45,9

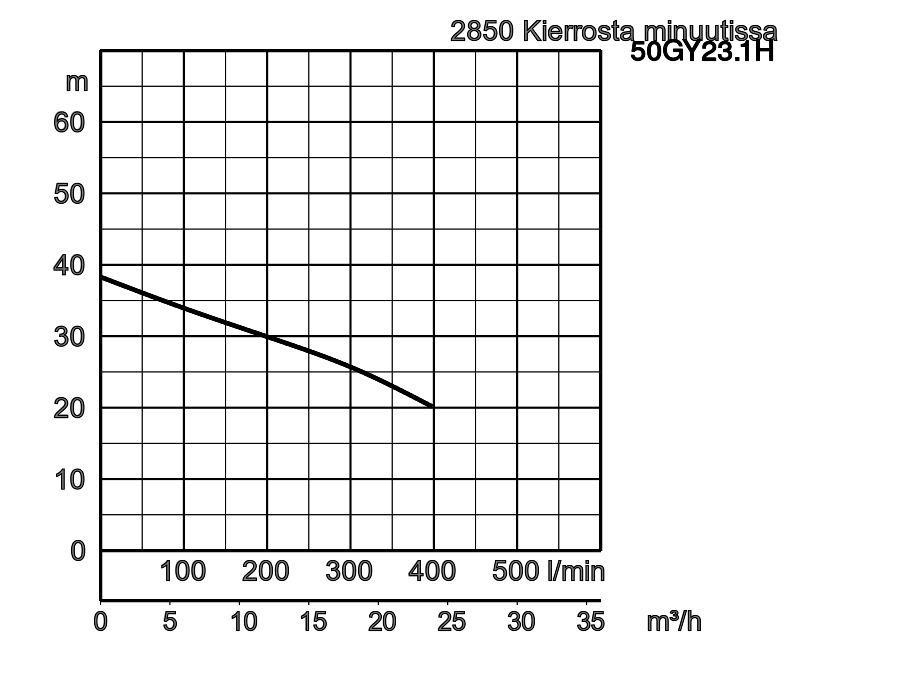

50GY23.1H	TOS50GY23.1H	8 print 50GY23.1H_20.pdf	50	3,1	3	2850	38,3	395	suora	49,8	45,9

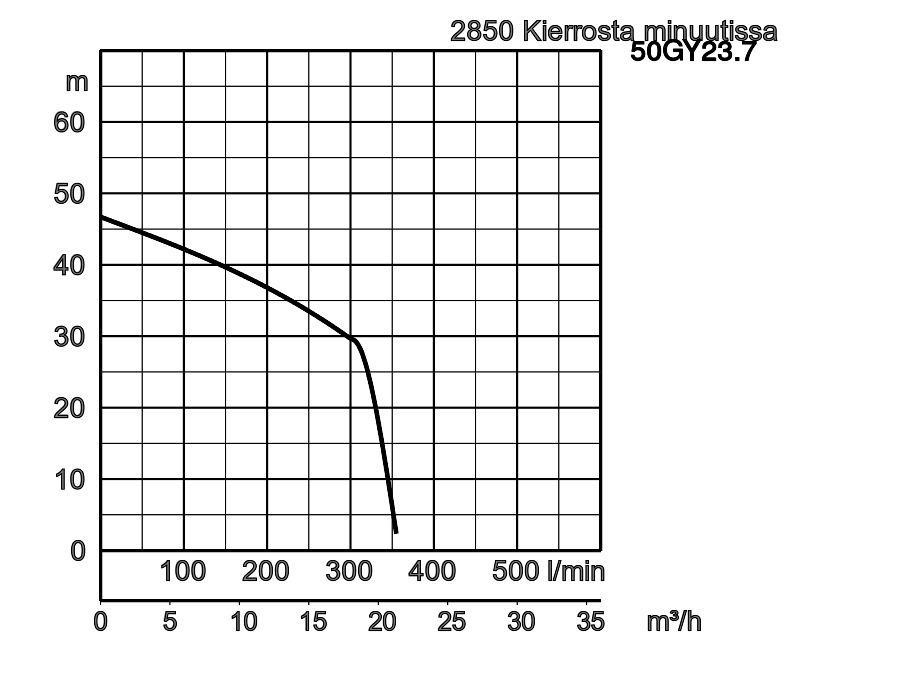

50GY23.7	TOS50GY23.7	9 print 50GY23.7_20.pdf	50	3,7	3	2850	46,7	355	tähti/kolmio	61,3	57,5

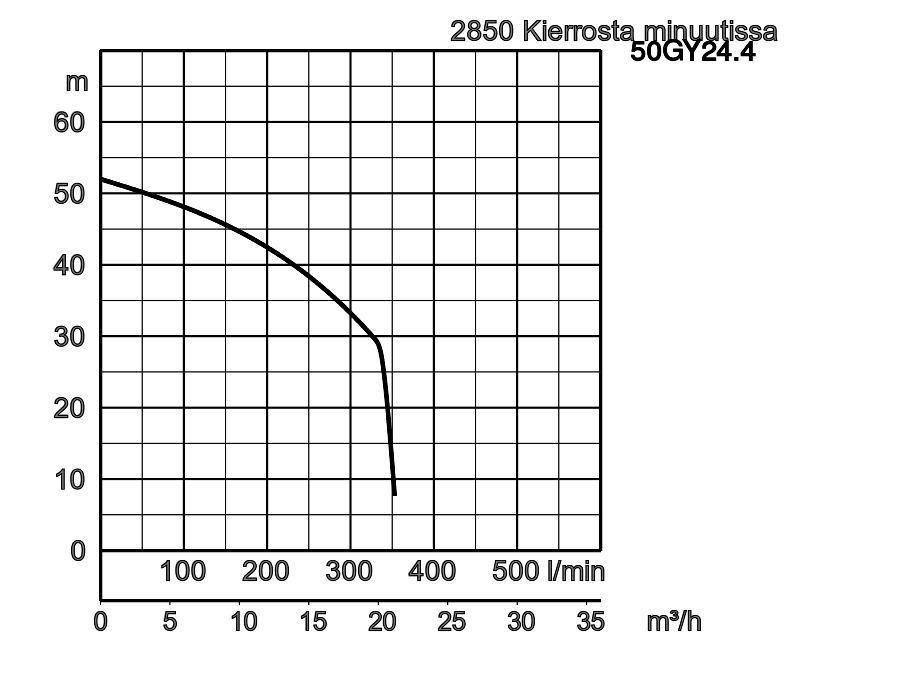

50GY24.4	TOS50GY24.4	10 print 50GY24.4_20.pdf	50	4,4	3	2850	52,0	355	tähti/kolmio	61,6	57,8

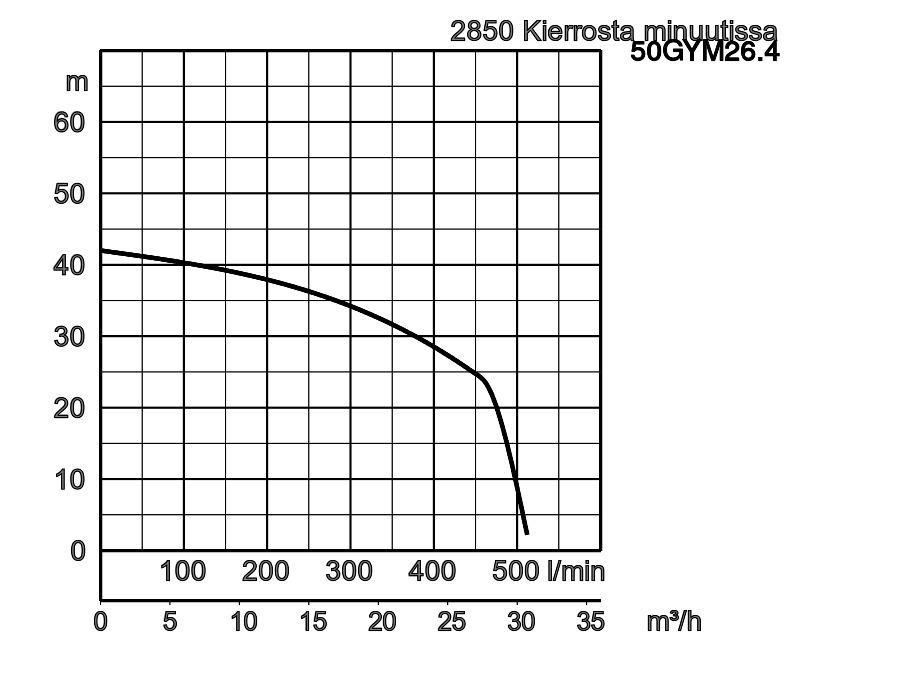

50GYM26.4	TOS50GYM26.4	11 print 50GYM26.4_20.pdf	50	6,4	3	2850	42,0	510	tähti/kolmio	107,2	107,4

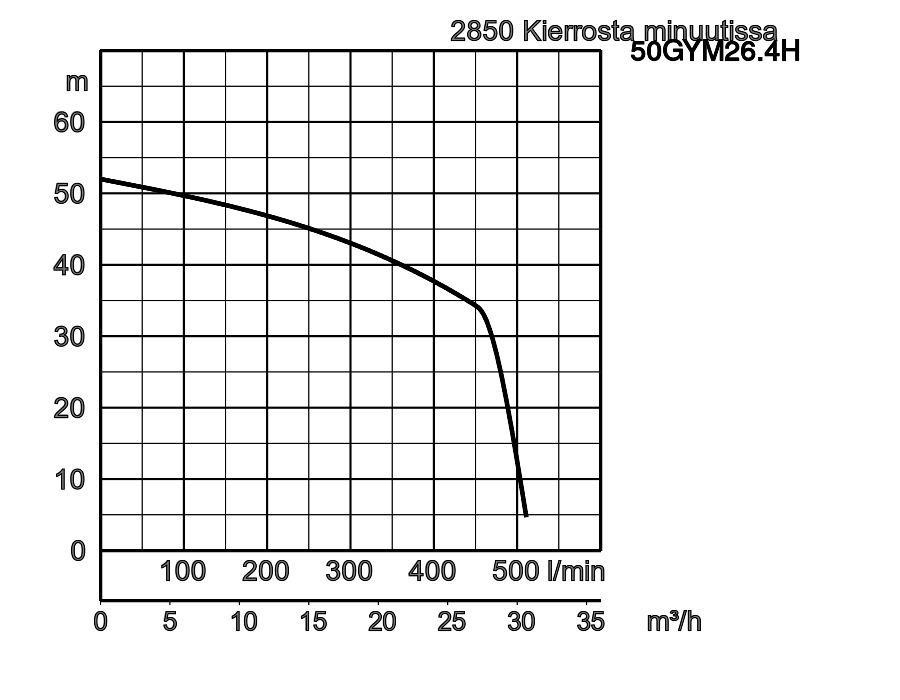

50GYM26.4H	TOS50GYM26.4H	12 print 50GYM26.4H_20.pdf	50	6,4	3	2850	52,0	510	tähti/kolmio	110,5	107,4

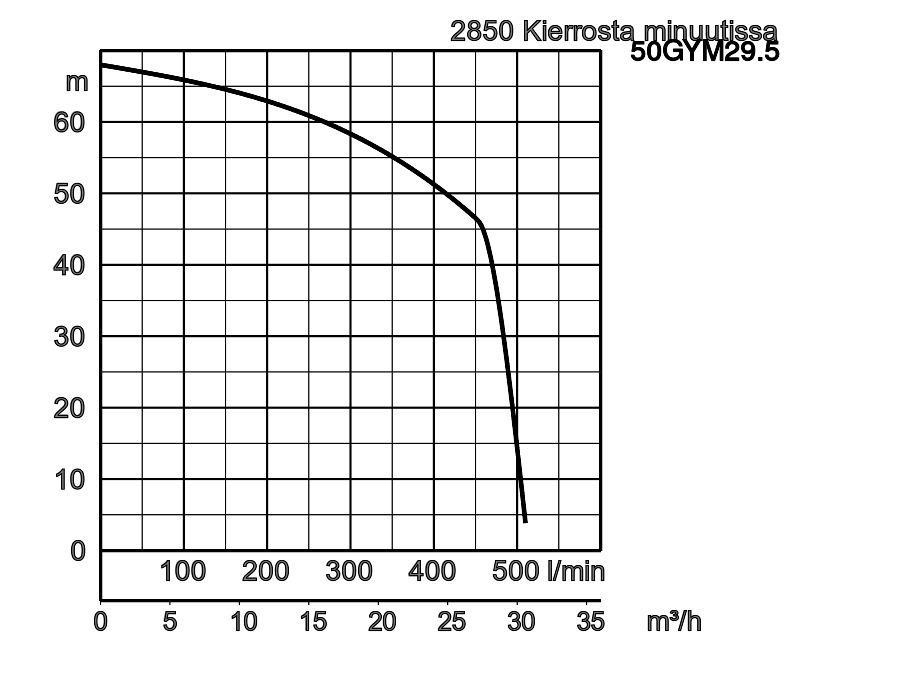

50GYM29.5	TOS50GYM29.5	13 print 50GYM29.5_20.pdf	50	9,5	3	2850	68,0	510	tähti/kolmio	113,4	110,3

ø Poistoaukko mm			50 mm
Nesteen pumppaaminen	Lämpötila		0–35 °C
Nesteen pumppaaminen	Nestetyyppi		Yhdyskuntajätevesi
Pumppu	Osat	Juoksupyörä	Monisiipinen kanavajuoksupyörä, jossa maseraattori
		Akselitiiviste	Kaksinkertainen mekaaninen tiiviste
		Laakerit	Suojatut kuulalaakerit
	Materiaali	Juoksupyörä	Harmaa rautavalu EN-GJL-250
		Kotelo	Harmaa rautavalu EN-GJL-250
		Akselitiiviste	SiC ja radiaalirengas öljyhauteessa, SiC, ylempi öljyhauteessa
		Leikkuulaite	Ruostumaton teräs EN-X39CrMo17-1
Moottori	Eristys		Eristysluokka H
	Vaihe / Jännite		Yksivaiheinen 230 V / 50 Hz, 3-vaiheinen / 400 V / 50 Hz / suorakäynnistys, 3-vaiheinen / 400 V / 50 Hz / tähti-kolmio
	Voitelu		Turbiiniöljy (ISO VG 32)
	Tyyppi, napa		Oikosulkumoottori, 2-napainen, IP68
	Moottorisuoja (sisäänrakennettu)		Miniatyyrisuoja
	Materiaali	Kotelo	Harmaa rautavalu EN-GJL-250
		Akseli	Ruostumaton teräs EN-X5CrNiMo17-12-2
		Johto	Kumi, 10m H07RN8-F
Poistoliitäntä			Laippa DIN/ANSI DN50 (PN10)
Valinnaiset lisävarusteet			Ohjauskiskon kiinnike "TOS" (ohjaintuki, ankanjalkakulma, nostoketju) / mutkaputki ja jalustasarja vapaasti seisovaan malliin

Mitat millimetreinä:

50GY21.5S
50GY21.8S
50GY21.9
50GY21.6
50GY23.1
50GY23.7
50GY24.4
50GY23.1H

50GY21.1S
50GY2.9

50GYM26.4
50GYM26.4H
50GYM29.5

W1: alhaisin vedenpinnan korkeus käytön aikana

Malli	A
50GY2.9	406
50GY21.1S	406
50GY21.5S	468
50GY21.8S	468
50GY21.6	468
50GY21.9	468
50GY23.1	505
50GY23.1H	505
50GY23.7	545
50GY24.4	545
50GYM26.4	771
50GYM26.4H	771
50GYM29.5	844

Muista: poistokulma, mutkakappale jalustalla ja jalustasarja ovat lisävarusteita ja ne on tilattava erikseen.

Ohjauskiskon kiinniketyypin mitat millimetreinä:

Malli	B	C	D	E	F	G
50GY2.9	-	172	560	457	360	190
50GY21.1S	-	172	560	457	360	190
50GY21.5S	-	183	630	504	407	223
50GY21.8S	-	183	630	504	407	223
50GY21.6	-	183	630	504	407	223
50GY21.9	-	183	630	504	407	223
50GY23.1	-	183	672	504	407	223
50GY23.1H	-	183	672	504	407	223
50GY23.7	-	187	706	527	429	250
50GY24.4	-	187	706	527	429	250
50GYM26.4	790	-	-	-	-	-
50GYM26.4H	790	-	-	-	-	-
50GYM29.5	862	-	-	-	-	-
