Hiekkapumppu raskaaseen käyttöön – erityinen teräksestä valmistettu juoksupyörä ja imulevy pidentävät pumpun käyttöikää merkittävästi. Kotelossa on leveä ura, ja se on valmistettu paksusta, hankausta kestävästä materiaalista.
You are here:
- Start >
- Suomi >
- Construction Dewatering >
- Tunnel Constructions >
- GSD
GSD | 400V / 50Hz
Downloads

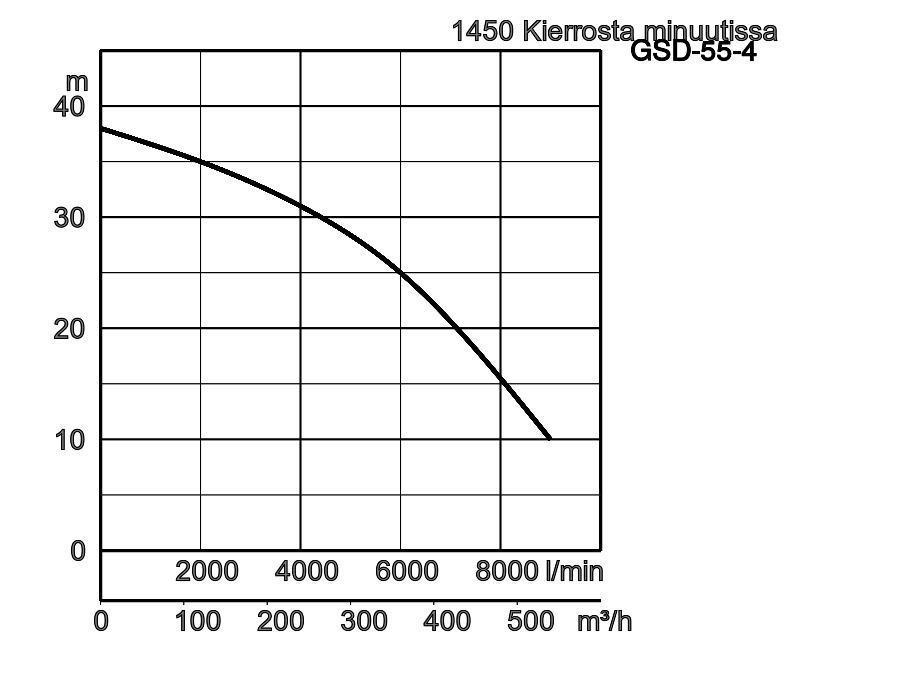

| Malli | Värikoodikäyrä | Aukko mm | Moottorin teho kW | Nimellisvirta A | Nostokorkeus max. m | Kapasiteetti max. l/min | Kuivapaino kg ilman johtoa | Kiintoaineen halkaisija ø max. mm | Paineenkestävyys enint. m | Johdon pituus m |
|---|---|---|---|---|---|---|---|---|---|---|
| GSD-55-4 |
1
|
250 | 55,0 | 123,0 | 38,0 | 9000 | 1215 | 25 | 20 | 20 |
| ø Poistoaukko mm | 250mm | |||
|---|---|---|---|---|
| Nesteen pumppaaminen | Nestetyyppi | Liete, lieju, hiekkaista mutaa ja/tai bentoniittia sisältävät nesteet | ||
| Lämpötila | 0–40 °C | |||
| Pumppu | Osat | Juoksupyörä | Avoin juoksupyörä | |
| Akselitiiviste | Kaksinkertainen mekaaninen tiiviste | |||
| Laakerit | Suojatut kuulalaakerit | |||
| Materiaali | Juoksupyörä | Kromirautavalu | ||
| Kotelo | Harmaa rautavalu EN-GJL-200 | |||
| Imulevy | Kromirautavalu | |||
| Akselitiiviste | Piikarbidi öljyhauteessa | |||
| Moottori | Tyyppi, napa | Oikosulkumoottori, 4-napainen, IP68 | ||
| Voitelu | Turbiiniöljy (ISO VG 32) | |||
| Vaihe / Jännite | 3-vaiheinen / 400 V / 50 Hz / tähti-kolmio | |||
| Moottorisuoja (sisäänrakennettu) | Miniatyyrisuoja | |||
| Eristys | Eristysluokka F | |||
| Materiaali | Kotelo | Harmaa rautavalu EN-GJL-150 | ||
| Akseli | Ruostumaton teräs EN-X30Cr13 | |||
| Johto | Kumi, NSSHÖU | |||
| Poistoliitäntä | Letkuliitin | |||
Mitat millimetreinä:
-
-
- GSD-55-4
W1: alhaisin vedenpinnan korkeus käytön aikana
| Malli | A | A1 | B | D | H | W1 |
|---|---|---|---|---|---|---|
| GSD-55-4 | 1050 | 850 | 655 | 708 | 1927 | 510 |
Pumpattaessa hankaavia tai syövyttäviä aineita, tietyt osat kuluvat luonnollisesti enemmän. Tältä osin katso verkkosivustomme www.tsurumi.eu/english/applications.htm.
