Hiekkapumppu raskaaseen käyttöön – erityinen teräksestä valmistettu juoksupyörä ja imulevy pidentävät pumpun käyttöikää merkittävästi. Kotelossa on leveä ura, ja se on valmistettu paksusta, hankausta kestävästä materiaalista.
You are here:
- Start >
- Suomi >
- Construction Dewatering >
- Quarries & Mining >
- GPN
GPN | 400V / 50Hz
| Malli | Värikoodikäyrä | Aukko mm | Moottorin teho kW | Nimellisvirta A | Nostokorkeus max. m | Kapasiteetti max. l/min | Kuivapaino kg ilman johtoa | Kiintoaineen halkaisija ø max. mm | Paineenkestävyys enint. m | Johdon pituus m |
|---|---|---|---|---|---|---|---|---|---|---|

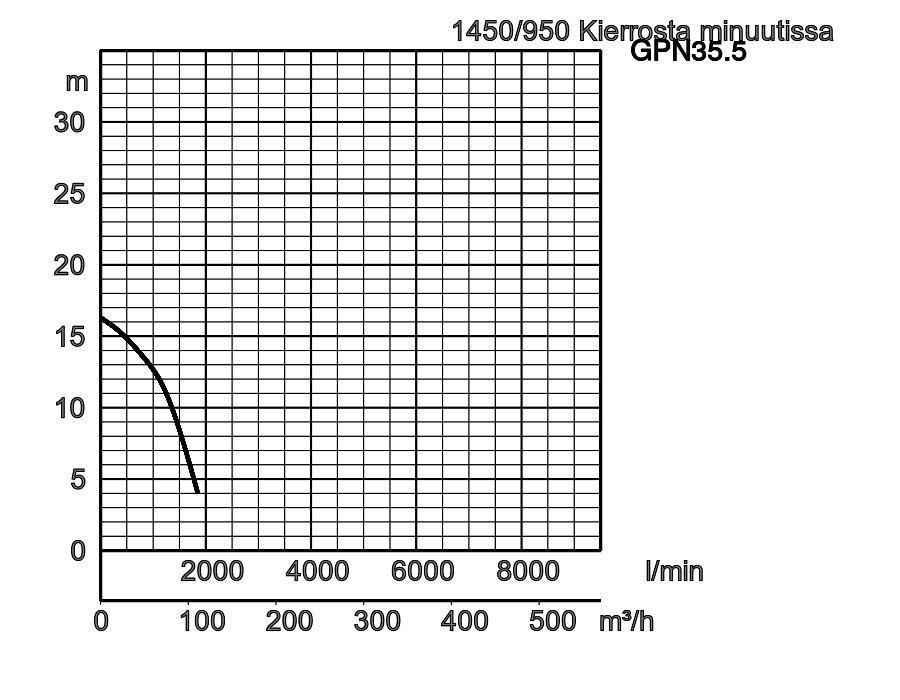

| GPN35.5 | 80 | 5,5 | 12,1 | 16,3 | 1900 | 145,0 | 30 | 20 | 20 | |

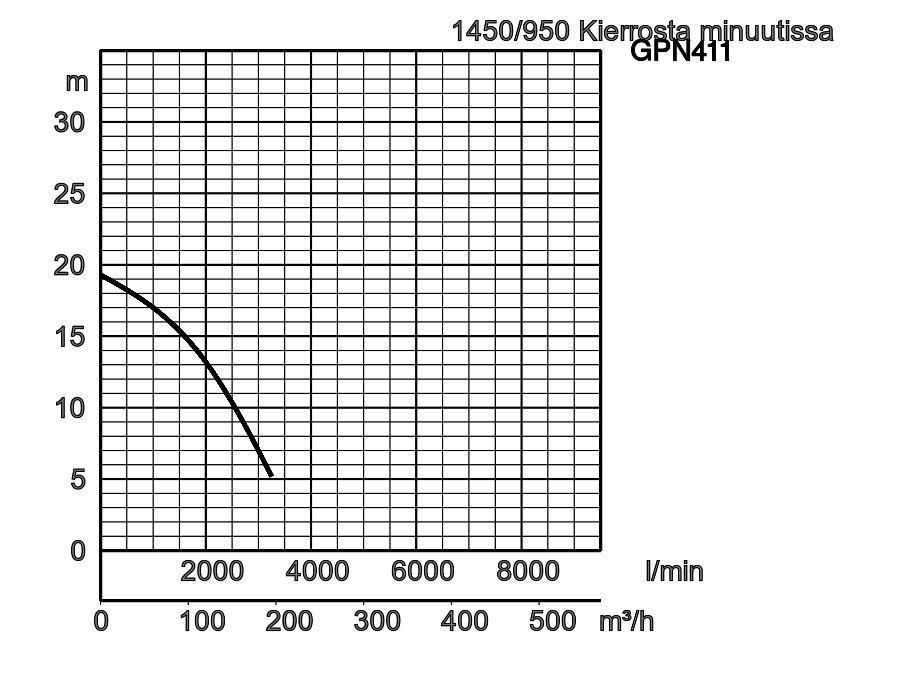

| GPN411 | 100 | 11,0 | 22,0 | 19,3 | 3250 | 217,0 | 30 | 20 | 20 | |

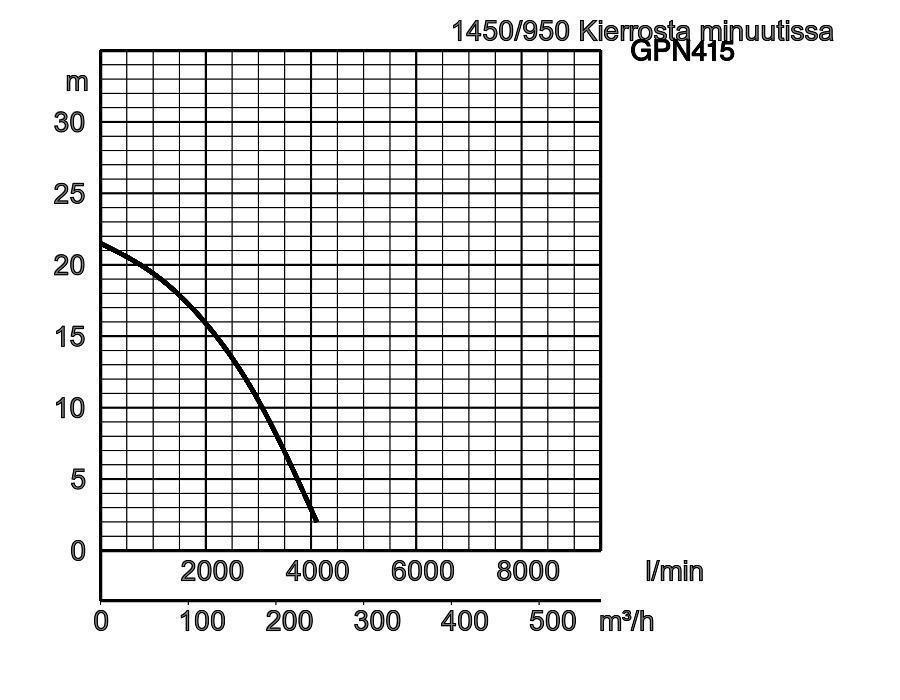

| GPN415 | 100 | 15,0 | 25,8 | 21,5 | 4110 | 220,0 | 30 | 20 | 20 | |

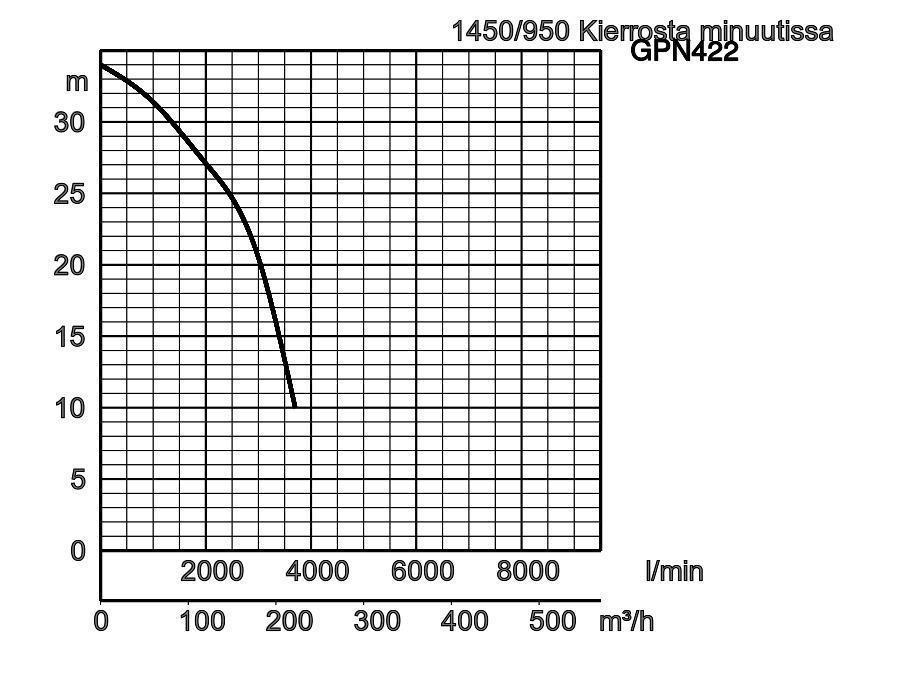

| GPN422 | 100 | 22,0 | 42,5 | 34,0 | 3700 | 415,0 | 30 | 20 | 20 | |

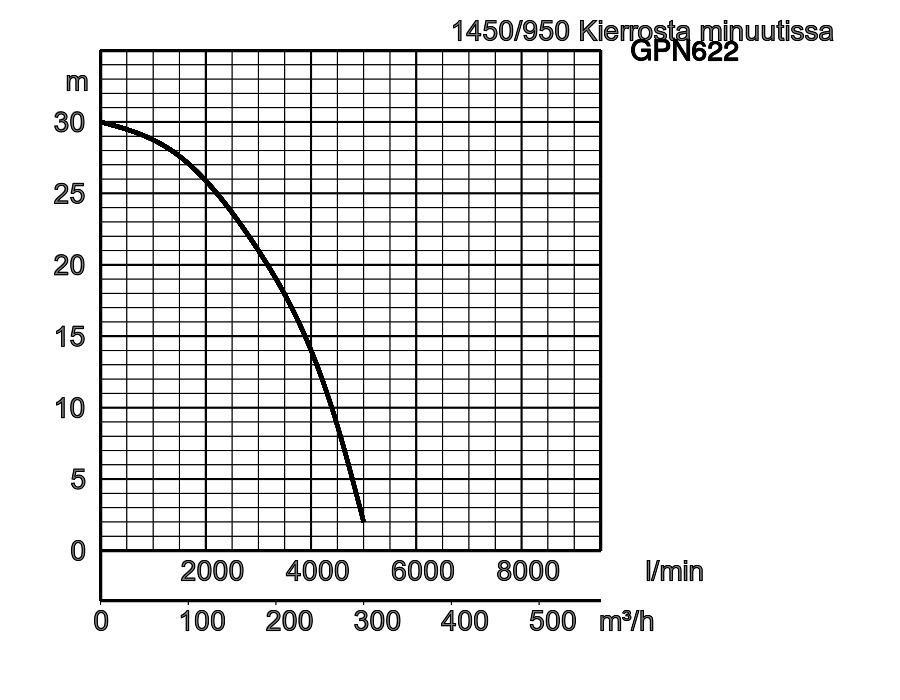

| GPN622 | 150 | 22,0 | 42,5 | 30,0 | 5000 | 415,0 | 30 | 30 | 20 | |

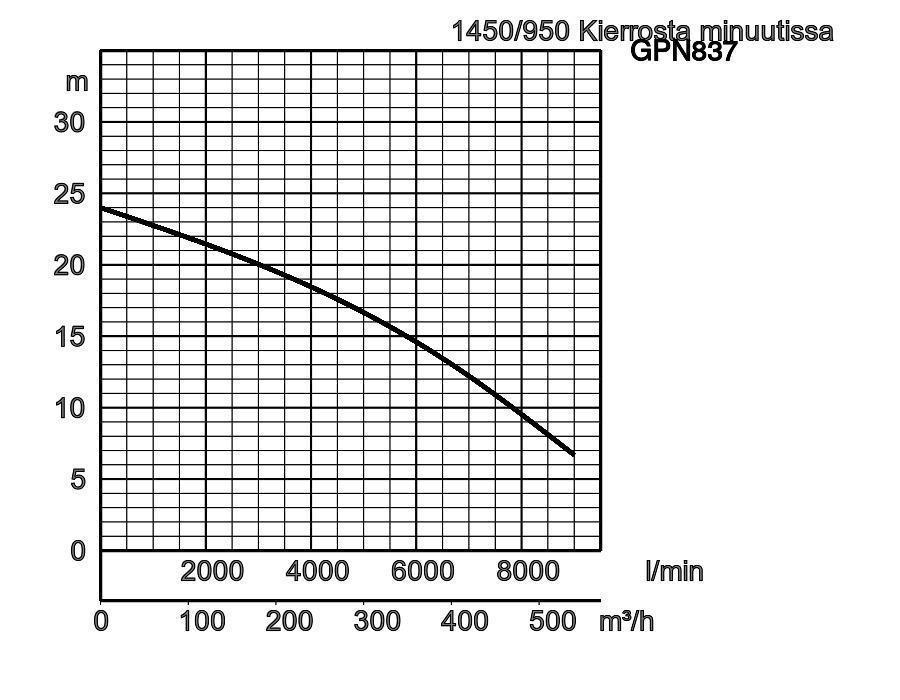

| GPN837 | 200 | 37,0 | 74,0 | 24,0 | 9000 | 815,0 | 30 | 30 | 20 |
GPN35.5_20.pdf
| ø Poistoaukko mm | 80, 100, 150 | |||
|---|---|---|---|---|
| Nesteen pumppaaminen | Lämpötila | 0–40 °C | ||
| Nestetyyppi | Liete, lieju, hiekkaista mutaa ja/tai bentoniittia sisältävät nesteet | |||
| Pumppu | Osat | Juoksupyörä | Avoin juoksupyörä | |
| Akselitiiviste | Kaksinkertainen mekaaninen tiiviste | |||
| Laakerit | Suojatut kuulalaakerit | |||
| Materiaali | Juoksupyörä | Kromirautavalu | ||
| Kotelo | Harmaa rautavalu EN-GJL-200 | |||
| Imulevy | Kromirautavalu | |||
| Akselitiiviste | Piikarbidi öljyhauteessa | |||
| Moottori | Vaihe / Jännite | 3-vaiheinen / 400 V / 50 Hz / suorakäynnistys, 3-vaiheinen / 400 V / 50 Hz / tähti-kolmio | ||
| Eristys | Eristysluokka E, Eristysluokka B, Eristysluokka F | |||
| Voitelu | Turbiiniöljy (ISO VG 32) | |||
| Tyyppi, napa | Oikosulkumoottori, 4-napainen, IP68, Oikosulkumoottori, 6-napainen, IP68 | |||
| Moottorisuoja (sisäänrakennettu) | Pyöreä lämpötilarajoitin | |||
| Materiaali | Kotelo | Harmaa rautavalu EN-GJL-150 | ||
| Akseli | Kromimolybdeeniteräs (DIN 1.7220) | |||
| Johto | Kumi, NSSHÖU | |||
| Poistoliitäntä | Kierrelaippa/Letkuliitin | |||
Mitat millimetreinä:
-
-
- GPN35.5
- GPN411
- GPN415
- GPN622
- GPN422
- GPN837
W1: alhaisin vedenpinnan korkeus käytön aikana
| Malli | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|
| GPN35.5 | 487 | 426 | 448 | 326 | 390 | 796 | 290 |
| GPN411 | 617 | 517 | 500 | 347 | 450 | 879 | 315 |
| GPN415 | 617 | 618 | 500 | 347 | 451 | 879 | 315 |
| GPN422 | 725 | 625 | 528 | 335 | 573 | 1102 | 300 |
| GPN622 | 725 | 625 | 528 | 335 | 572 | 1102 | 300 |
| GPN837 | 1015 | 850 | 898 | 615 | 749 | 1606 | 560 |
Pumpattaessa hankaavia tai syövyttäviä aineita, tietyt osat kuluvat luonnollisesti enemmän. Tältä osin katso verkkosivustomme www.tsurumi.eu/english/applications.htm.
