Tsurumin asiantuntijat ovat kehittäneet uuden sarjan, jossa yhdistyvät huipputekniset materiaalit erittäin suureen kestävyyteen pumppujen ollessa silti kevyitä ja kannettavia. Tämä pumppu soveltuu yhtä lailla vedenpoistoon rakennustyömailla kuin valmiisiin tiloihin asennettavaksi.
You are here:
- Start >
- Suomi >
- Construction Dewatering >
- Construction >
- KTVE
KTVE | 400V / 50Hz
Downloads

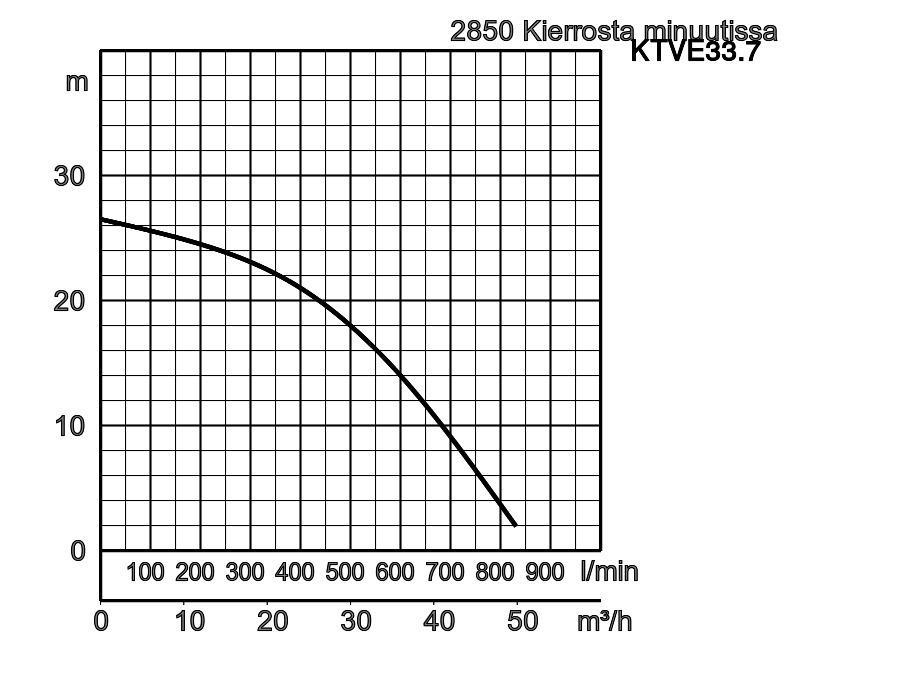

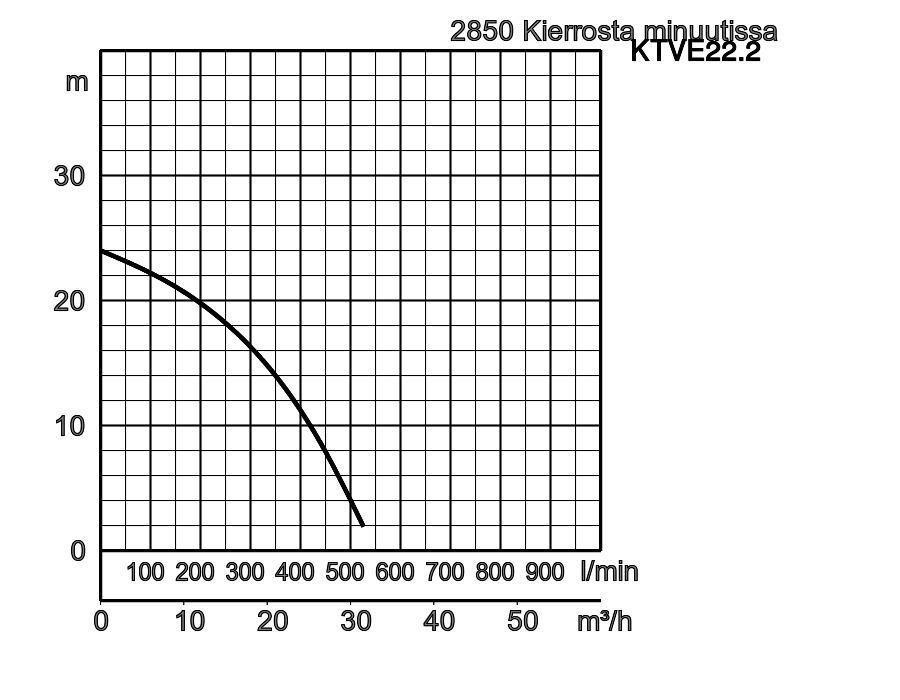

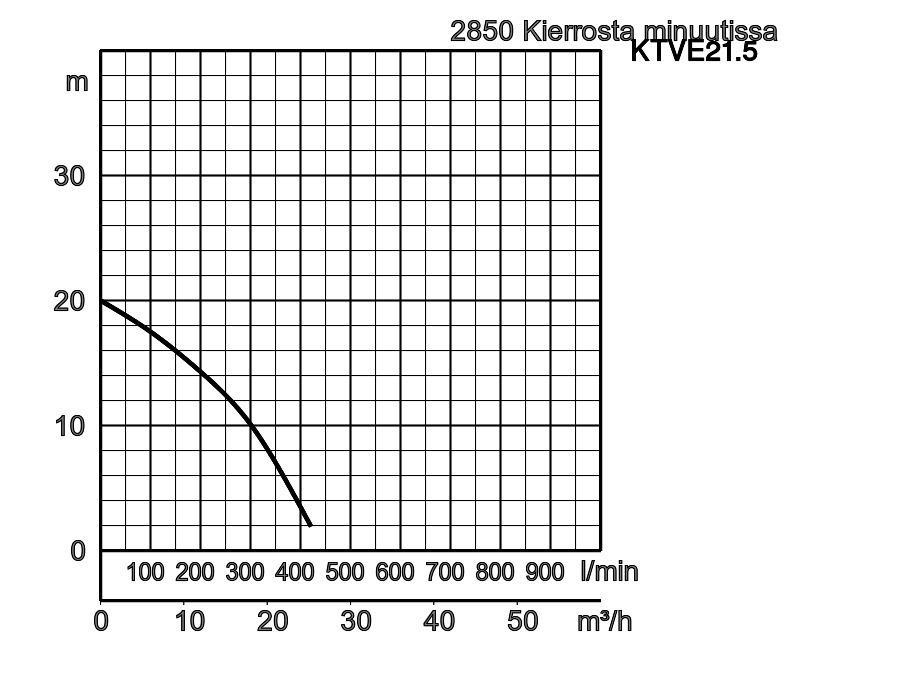

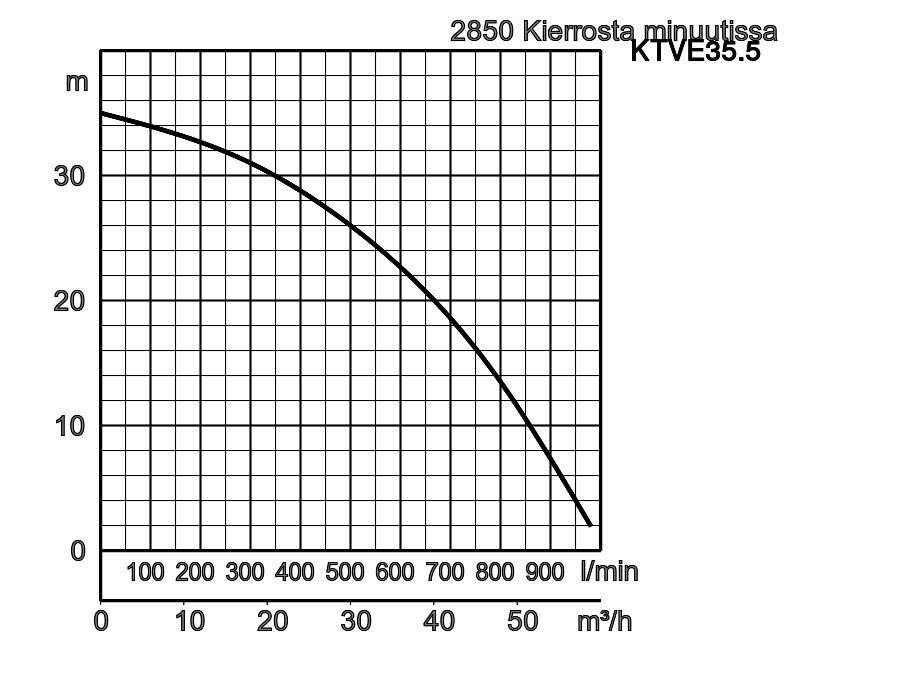

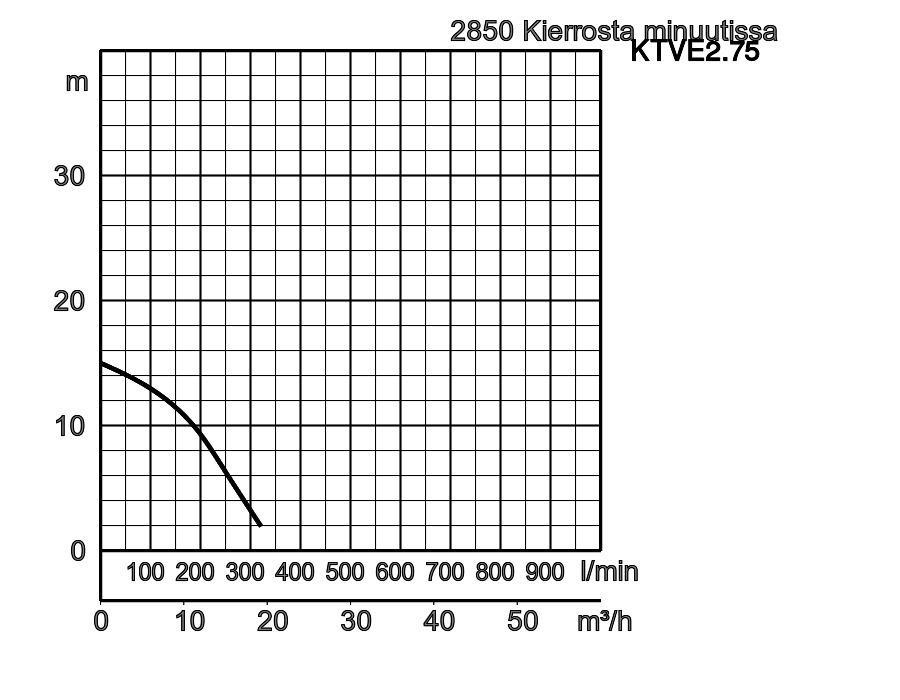

| Malli | Värikoodikäyrä | Aukko mm | Moottorin teho kW | Nimellisvirta A | Nostokorkeus max. m | Kapasiteetti max. l/min | Kuivapaino kg ilman johtoa | Kiintoaineen halkaisija ø max. mm | Paineenkestävyys enint. m | Johdon pituus m |
|---|---|---|---|---|---|---|---|---|---|---|
| KTVE2.75 | 50 | 0,75 | 1,8 | 15,0 | 320 | 12,7 | 6 | 10 | 10 | |
| KTVE21.5 | 50 | 1,5 | 3,3 | 20,0 | 420 | 22,0 | 8,5 | 25 | 20 | |
| KTVE22.2 | 50 | 2,2 | 4,3 | 24,0 | 525 | 25,0 | 8,5 | 25 | 20 | |
| KTVE33.7 | 80 | 3,7 | 7,4 | 26,5 | 830 | 40,0 | 8,5 | 25 | 20 | |
| KTVE35.5 | 80 | 5,5 | 11,0 | 35,0 | 980 | 52,0 | 8,5 | 25 | 20 |
KTVE2.75_20.pdf
| ø Poistoaukko mm | 50, 80 | |||
|---|---|---|---|---|
| Nesteen pumppaaminen | Lämpötila | 0–40 °C | ||
| Nestetyyppi | Lähdevesi, sadevesi, pohjavesi, hiekkainen vesi | |||
| Pumppu | Osat | Juoksupyörä | Semi-Vortex-juoksupyörä | |
| Akselitiiviste | Kaksinkertainen mekaaninen tiiviste | |||
| Laakerit | Suojatut kuulalaakerit | |||
| Materiaali | Juoksupyörä | Uretaanikumi, Pallografiittirautavalu EN-GJS-700-2 | ||
| Kotelo | Synteettinen kumi | |||
| Akselitiiviste | Piikarbidi öljyhauteessa | |||
| Moottori | Vaihe / Jännite | 3-vaiheinen / 400 V / 50 Hz / suorakäynnistys | ||
| Tyyppi, napa | Oikosulkumoottori, 2-napainen, IP68 | |||
| Voitelu | Turbiiniöljy (ISO VG 32) | |||
| Moottorisuoja (sisäänrakennettu) | Pyöreä lämpötilarajoitin | |||
| Eristys | Eristysluokka E | |||
| Materiaali | Kotelo | Alumiinipainevalu | ||
| Akseli | Ruostumaton teräs EN-X30Cr13, Ruostumaton teräs EN-X6Cr13 | |||
| Johto | Kumi, NSSHÖU | |||
| Poistoliitäntä | Kierrelaippa/Letkuliitin | |||
Mitat millimetreinä:
-
-
- KTVE21.5
- KTVE22.2
- KTVE33.7
-
-
- KTVE2.75
-
-
- KTVE35.5
W1: alhaisin vedenpinnan korkeus käytön aikana
| Malli | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|
| KTVE2.75 | 200 | 155 | 401 | 329 | 200 | 417 | 234 |
| KTVE21.5 | 240 | 187 | 482 | 400 | 240 | 486 | 265 |
| KTVE22.2 | 240 | 187 | 482 | 400 | 240 | 486 | 265 |
| KTVE33.7 | 285 | 211 | 585 | 462 | 285 | 585 | 327 |
| KTVE35.5 | - | 229 | 620 | 497 | 300 | 620 | 357 |
Pumpattaessa hankaavia tai syövyttäviä aineita, tietyt osat kuluvat luonnollisesti enemmän. Tältä osin katso verkkosivustomme www.tsurumi.eu/english/applications.htm.
