200BY | 400V / 50Hz

Kanallaufrad_offen

Ein geschlossenes Zweikanallaufrad stellt sicher, daß verschmutztes und schlammhaltiges Abwasser mit festen und langfaserigen Anteilen effizient und verstopfungsfrei befördert wird.

200BY | 400V / 50Hz

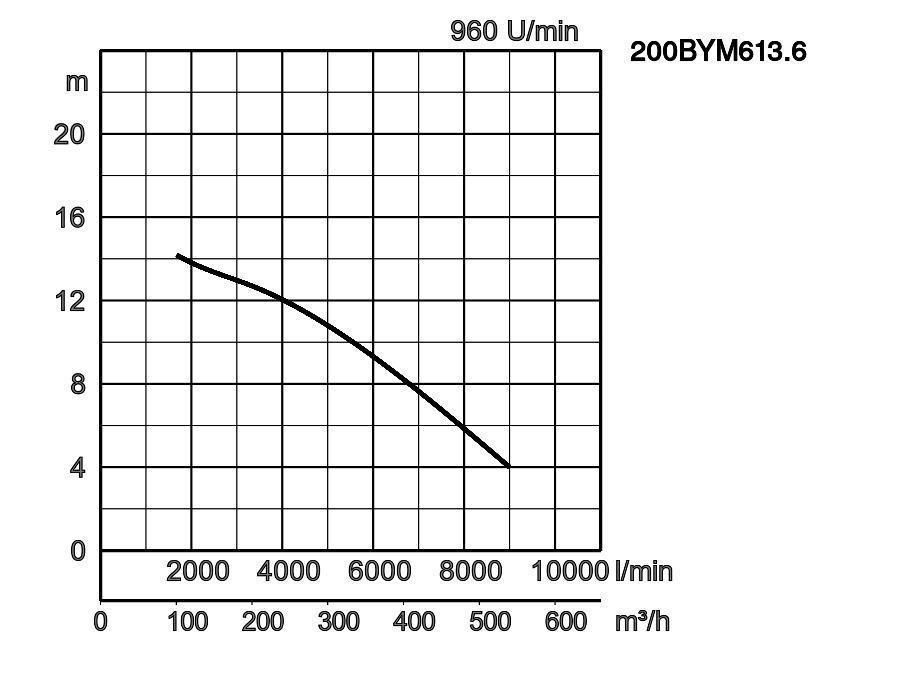

Kurve_U.jpg Kurve_U.jpg
ModellFarbcode LeistungskurveAuslaß mmNennleistung kWPhasenU/minFörderhöhe max. mFördermenge max. l/minStartmethodeTrockengewicht kg *freier Durchgang mm
freistehendmit Rohrführungfreistehendmit Rohrführung
200BYM67.3 TOS200BYM67.3 200 7,3 3 960 9,4 7167 stern/dreieck 361,1 308,0 100
200BYM610 TOS200BYM610 200 10 3 960 11,5 8000 stern/dreieck 380,1 327,8 100
200BYM613.6 TOS200BYM613.6 200 13,6 3 960 14,2 9000 stern/dreieck 391,8 339,5 100
200BYM616.8 TOS200BYM616.8 200 16,8 3 960 17,0 8333 stern/dreieck 559,9 485,8 100
200BYM619.5 TOS200BYM619.5 200 19,5 3 960 19,3 9000 stern/dreieck 574,9 500,9 100
200BYM622.6 TOS200BYM622.6 200 22,6 3 960 21,6 10000 stern/dreieck 600,6 526,6 100
200BYM625.8 TOS200BYM625.8 200 25,8 3 960 23,9 10883 stern/dreieck 605,5 531,5 100
200BYM633.2 TOS200BYM633.2 200 33,2 3 960 25,6 12500 stern/dreieck 744,8 670,8 100
200BYM640.5 TOS200BYM640.5 200 40,5 3 960 27,9 12917 stern/dreieck 961,7 909,4 100
200BYM649.5 TOS200BYM649.5 200 49,5 3 960 30,1 14667 stern/dreieck 984,3 932,0 100
ø Druckstutzen 200mm
Fördermedium Temperatur 0-40°C
Art des Mediums Kommunales Abwasser
Pumpe Komponenten Laufrad Zweikanalrad geschlossen
Wellendichtung Doppelte Gleitringdichtung
Lager Gekapselte Kugellager, wartungsfrei
Material Laufrad Grauguß GG25
Gehäuse Grauguß GG25
Wellendichtung Siliziumkarbid, obere im Ölbad
Schleißring Bronze
Motor Schmierung Turbinenöl (ISO VG32)
Motorschutz (eingebaut) Thermofühler in Wicklung
Typ, Pole Induktionsmotor, 6-polig, trocken, IP68
Isolierung Schutzklasse H
Phasen / Spannung 3-phasig/ 400V/ 50Hz/ Stern-Dreieck-Start
Material Gehäuse Grauguß GG25
Welle Rostfreier Stahl DIN 1.4104, Rostfreier Stahl DIN 1.4021
Kabel Gummi, 10m H07RN8-F
Druckanschluß Flansch DIN/ANSI DN200 (PN10)
Optionales Zubehör Kupplungsfuß "TOS" (Rohrhalterung, Kupplungsfuß, Kette) / Auslaßbogen und Ständer für freistehenden Typ

Abmessungen in mm:

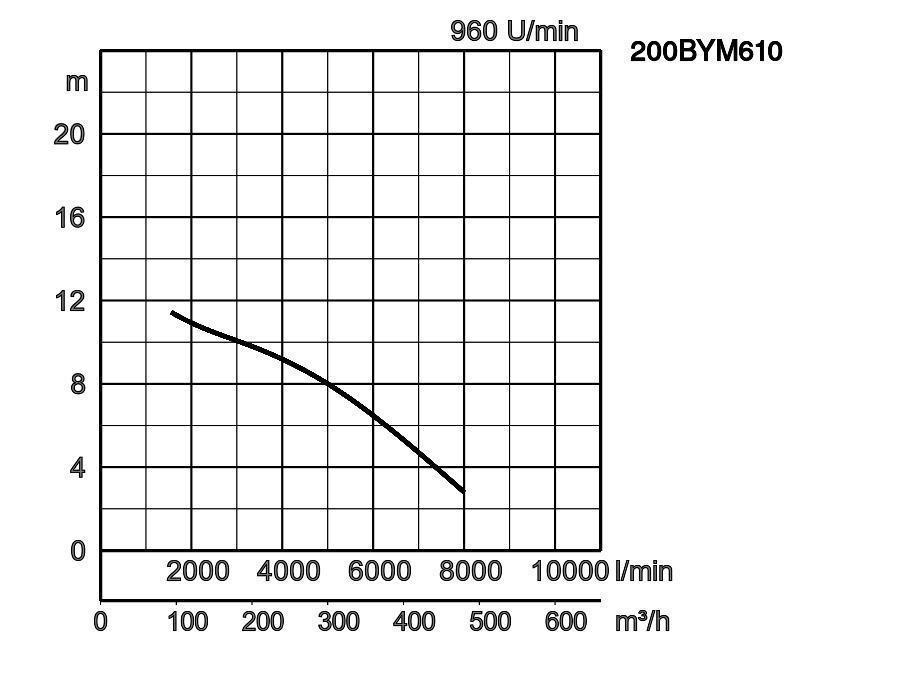

  • 200BYM610

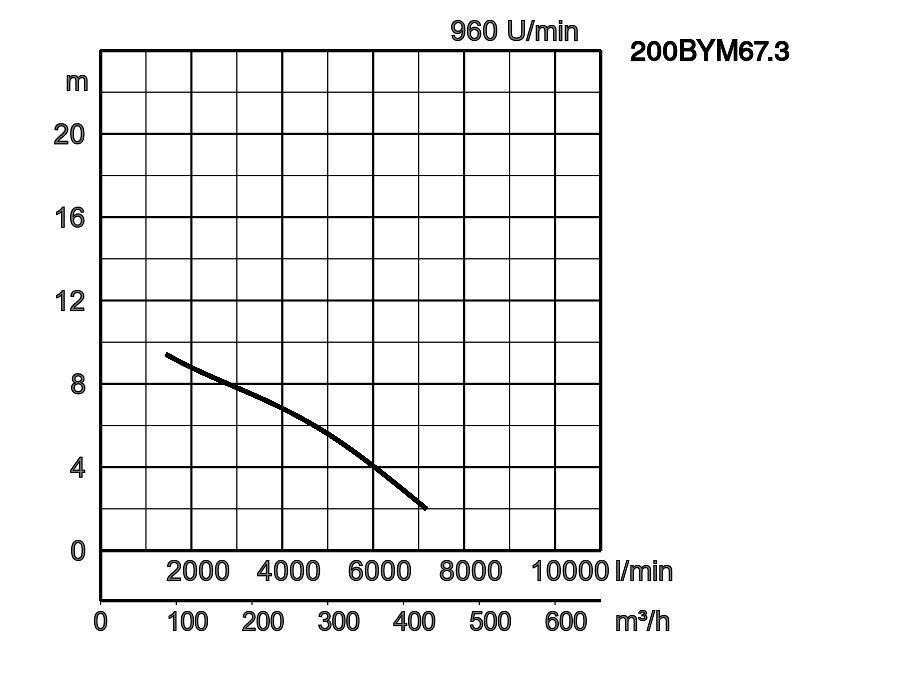

  • 200BYM67.3
  • 200BYM613.6

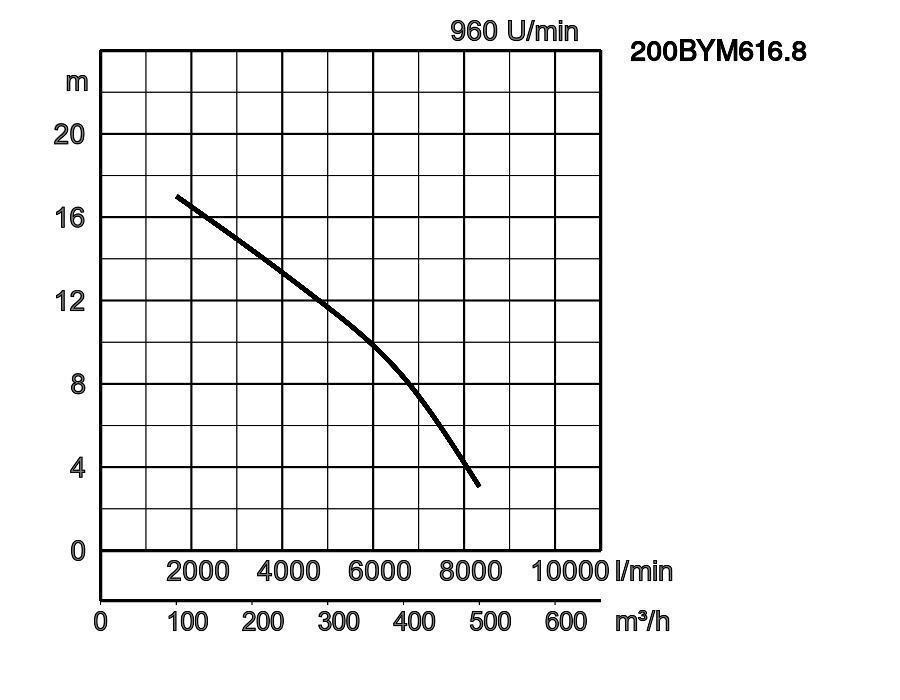

  • 200BYM616.8

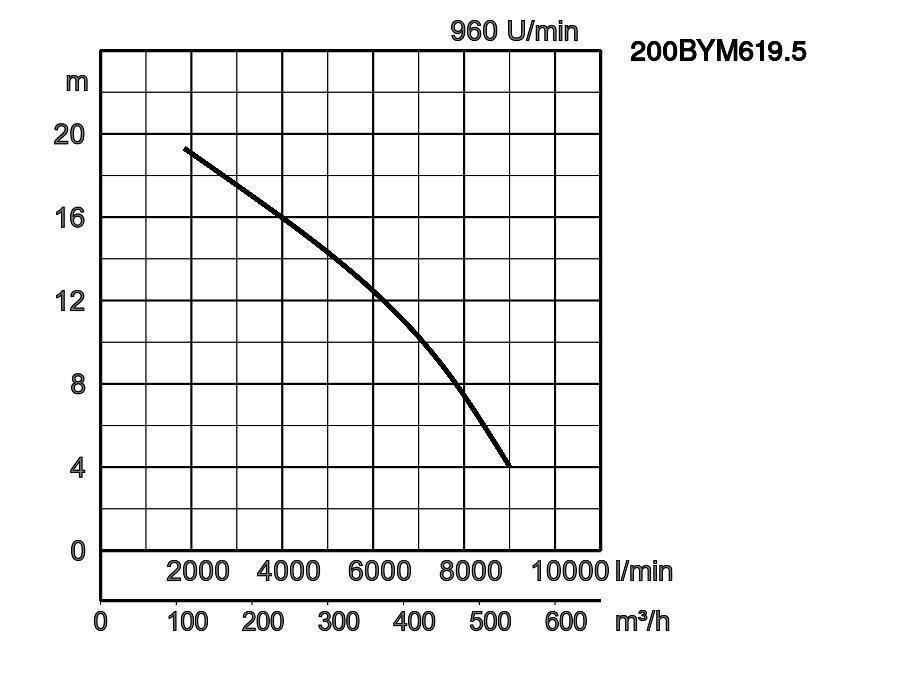

  • 200BYM619.5

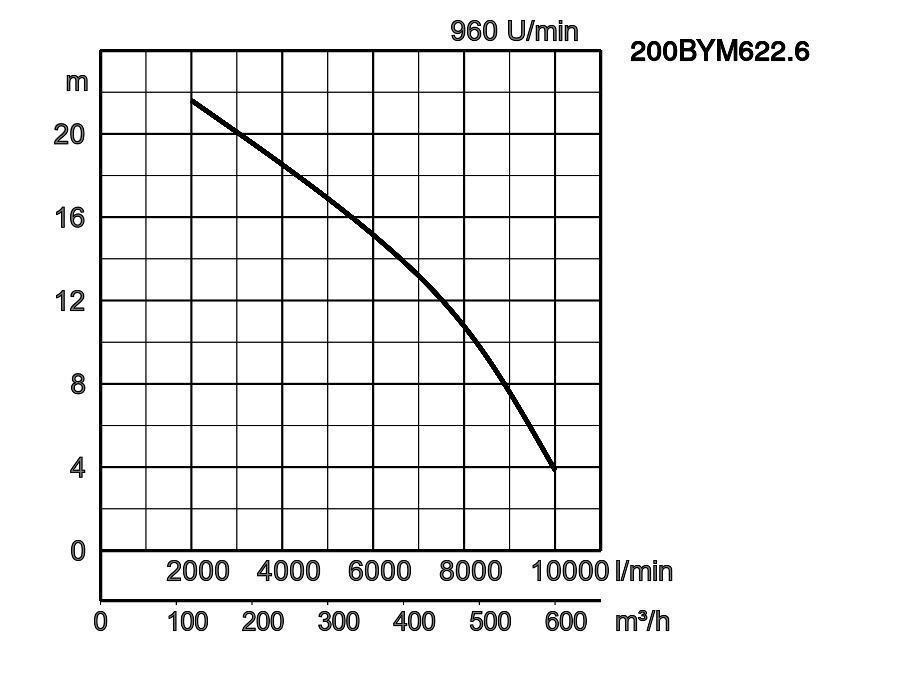

  • 200BYM622.6

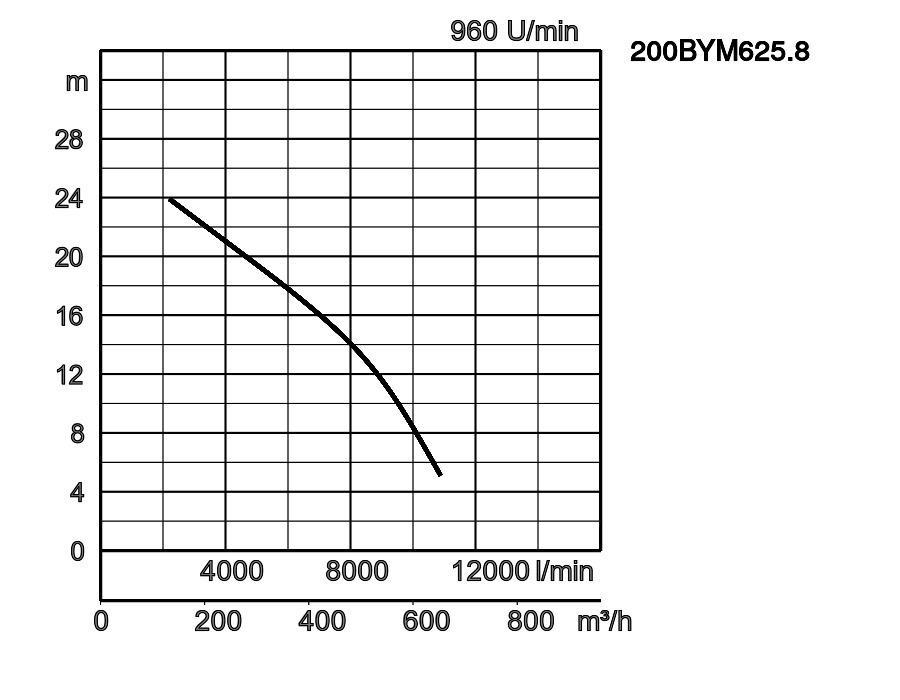

  • 200BYM625.8

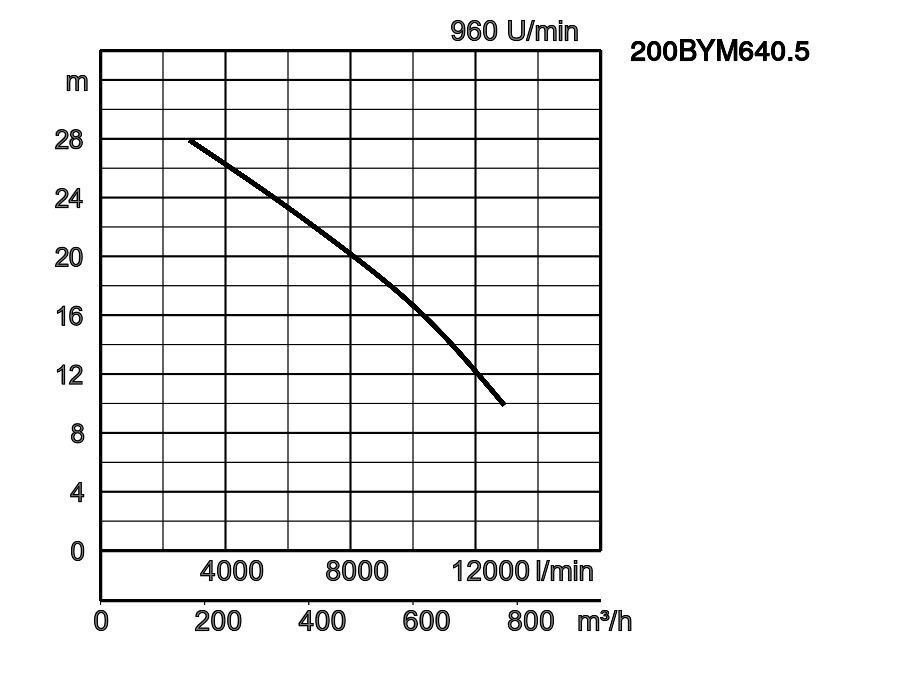

  • 200BYM640.5

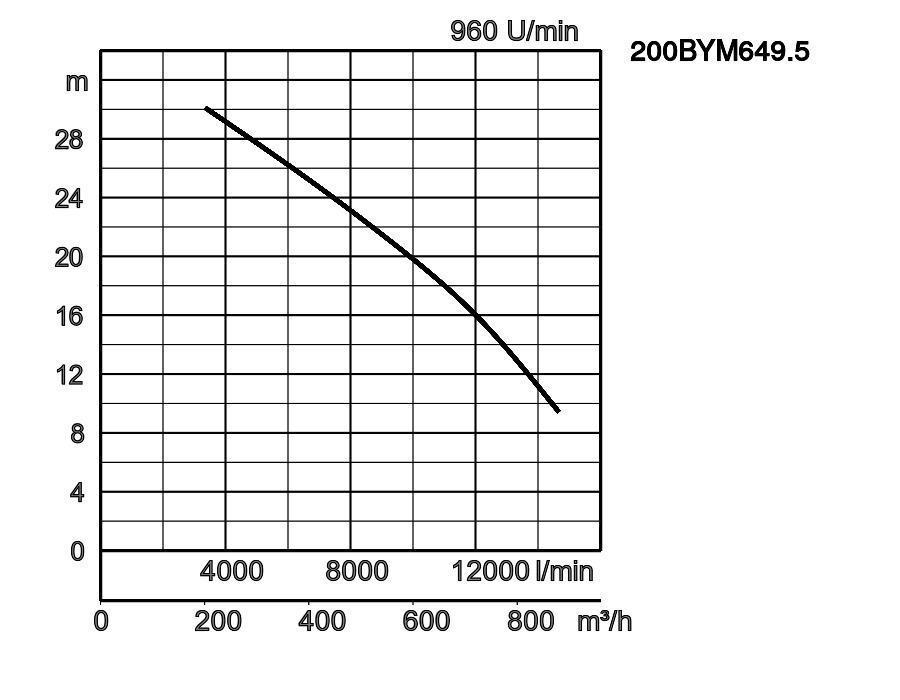

  • 200BYM649.5
  • 200BYM633.2

W1: Minimale Wasserhöhe
ModellABB1CC1DN1DN2DN3F1F2F3GHJ1
200BYM67.3990740450547241200250200---8001389369
200BYM6101050740450547241200250200---8001389369
200BYM613.61140740450547241200250200---8001389369
200BYM616.81208878550650291200200200---6001417369
200BYM619.51333878550650291200200200---6001417369
200BYM622.61333878550650291200200200---6001417369
200BYM625.81333878550650291200200200---6001417369
200BYM633.21338878550650291200200200---6001417369
200BYM640.514051000600779353200250200---8001539369
200BYM649.515351000600779353200250200---8001539369


Bitte beachten: Auslaßbogen, Kupplungsfuß und Stehfüße sind Zubehör und müssen separat bestellt werden.

Abmessungen - Ausführung mit Führungsrohren in mm:

ModellABB1DN1DN2E
200BYM67.3990740450200250145
200BYM6101050740450200250145
200BYM613.61140740450200250145
200BYM616.81208878550200200160
200BYM619.51333878550200200160
200BYM622.61333878550200200160
200BYM625.81333878550200200160
200BYM633.21338878550200200160
200BYM640.514051000600200250138
200BYM649.515351000600200250138
  • 200BYM610
  • 200BYM67.3
  • 200BYM613.6
  • 200BYM616.8
  • 200BYM619.5
  • 200BYM622.6
  • 200BYM625.8
  • 200BYM640.5
  • 200BYM649.5
  • 200BYM633.2

W1: Minimale Wasserhöhe
