100BYZ | 400V / 50Hz

Kanallaufrad_offen

Ein geschlossenes Einkanallaufrad stellt sicher, daß verschmutztes und schlammhaltiges Abwasser mit festen und langfaserigen Anteilen effizient und verstopfungsfrei befördert wird.

100BYZ | 400V / 50Hz

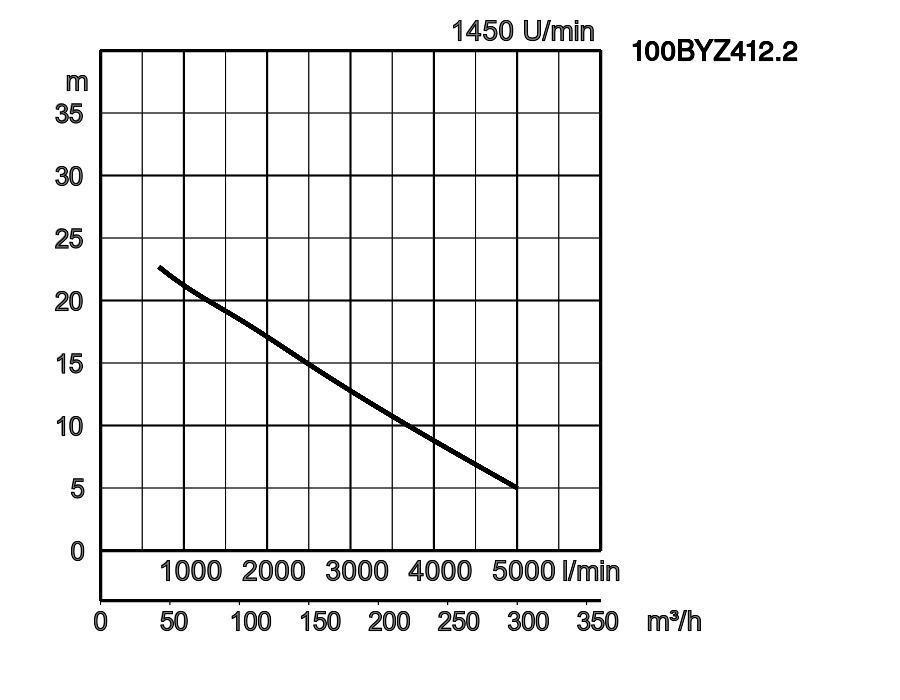

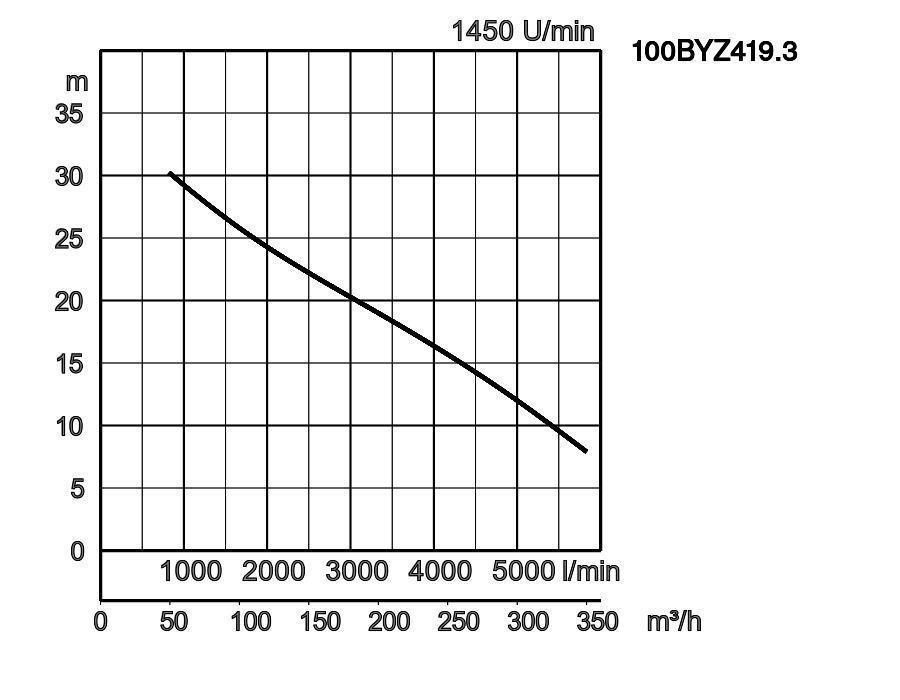

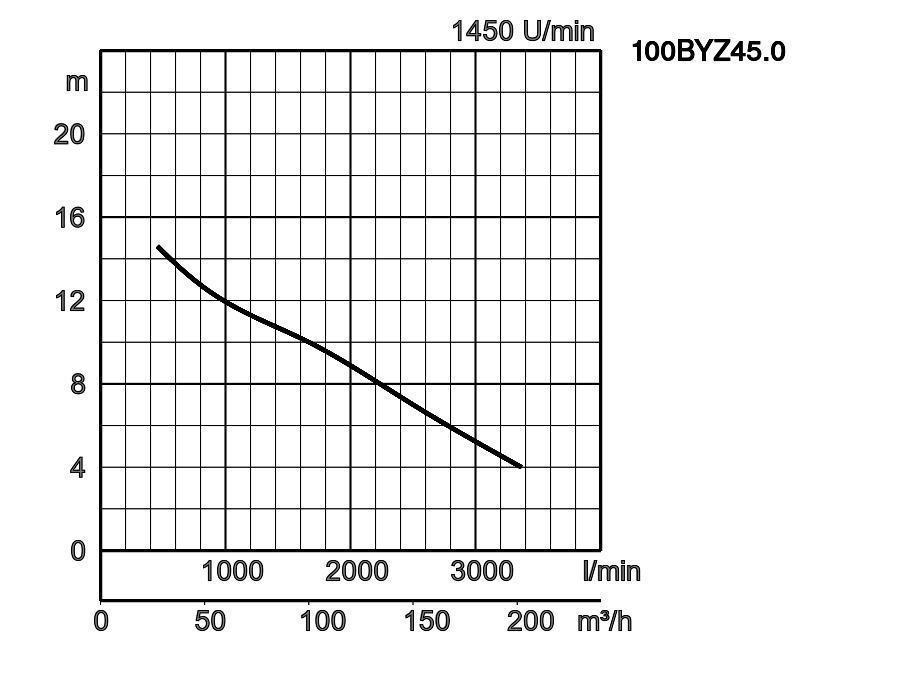

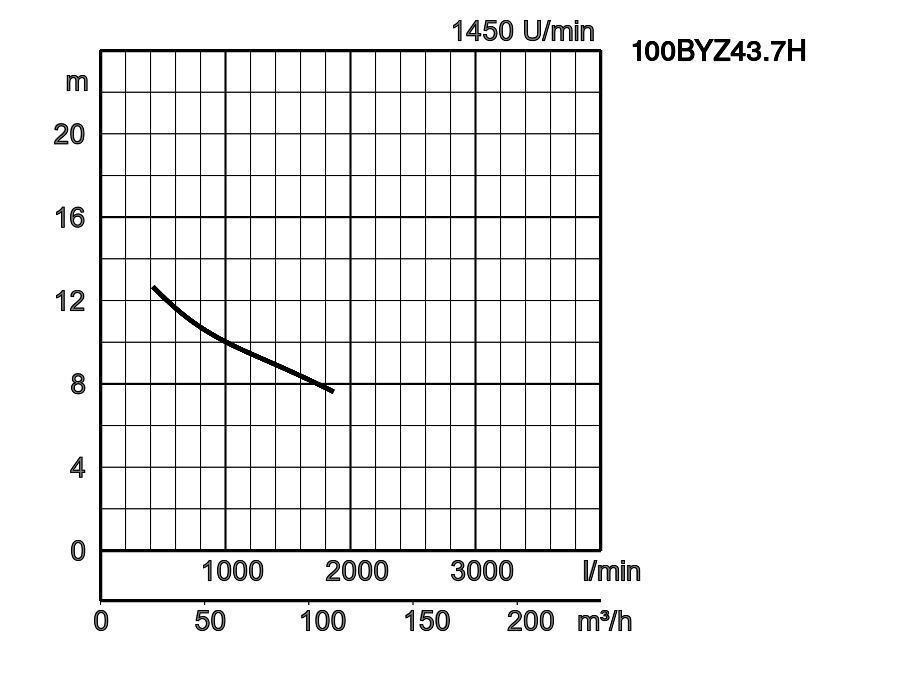

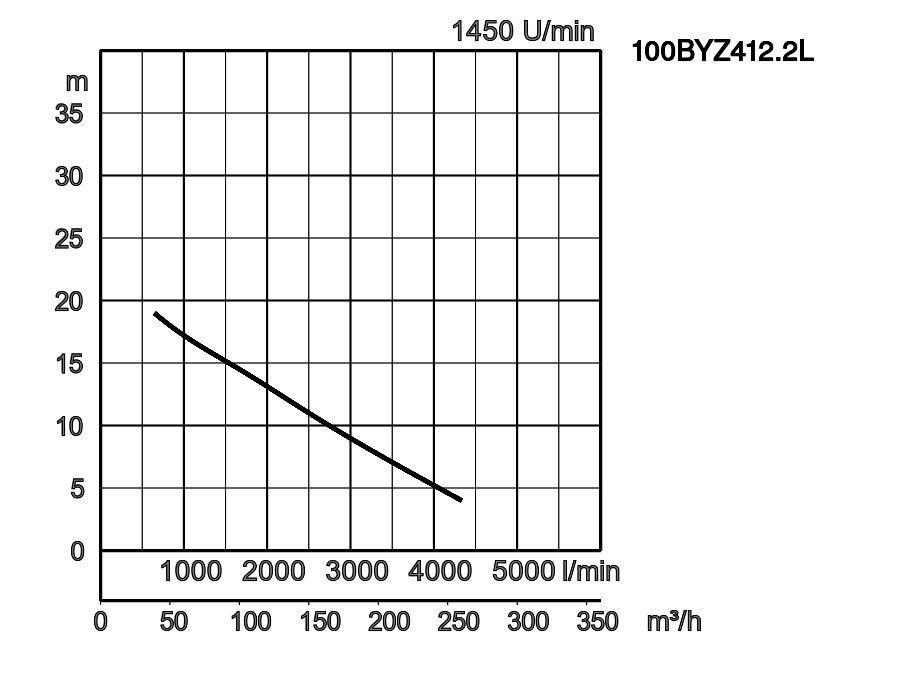

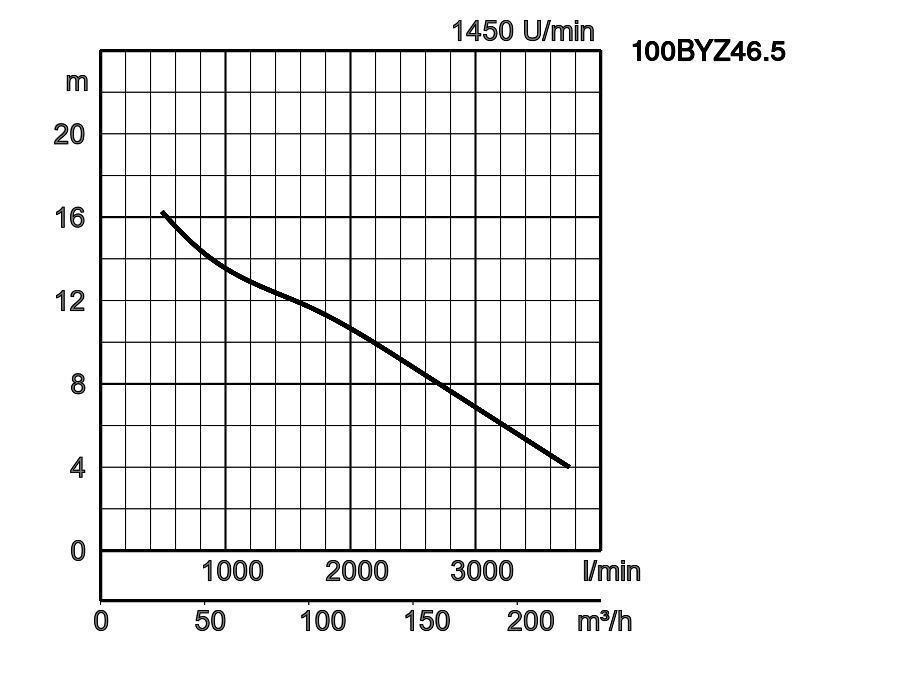

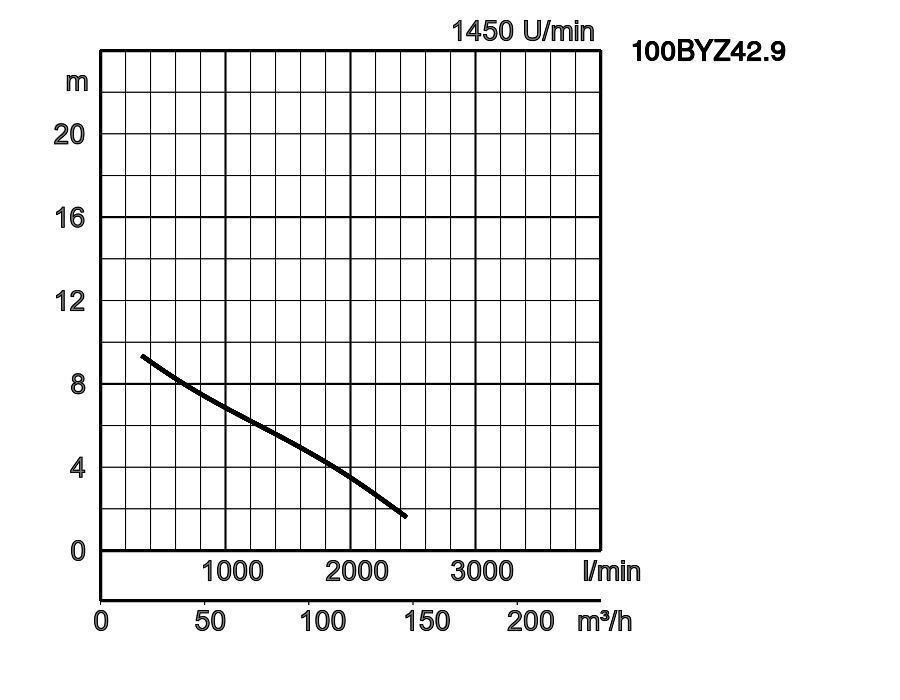

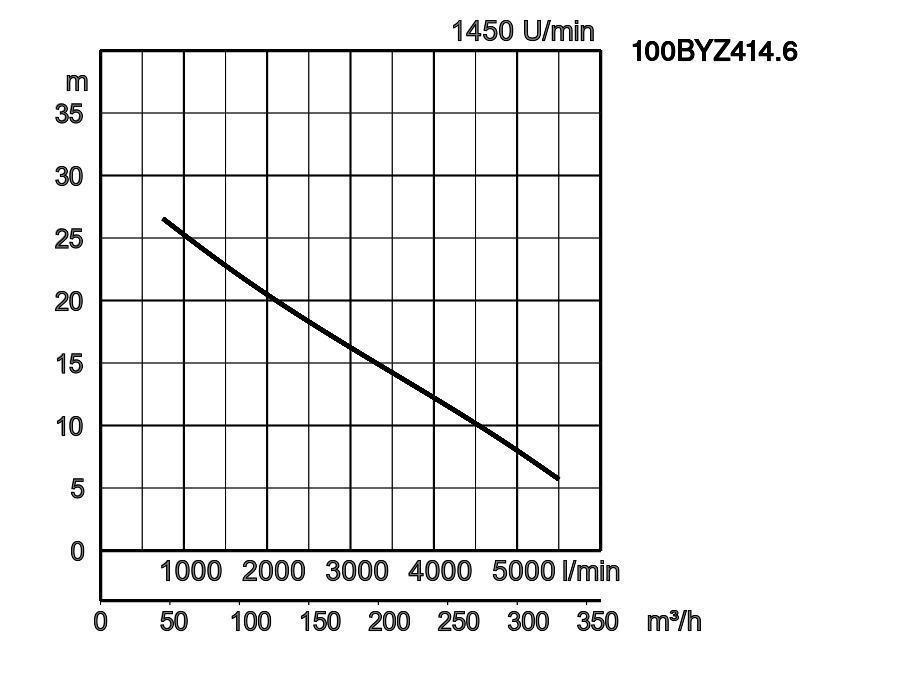

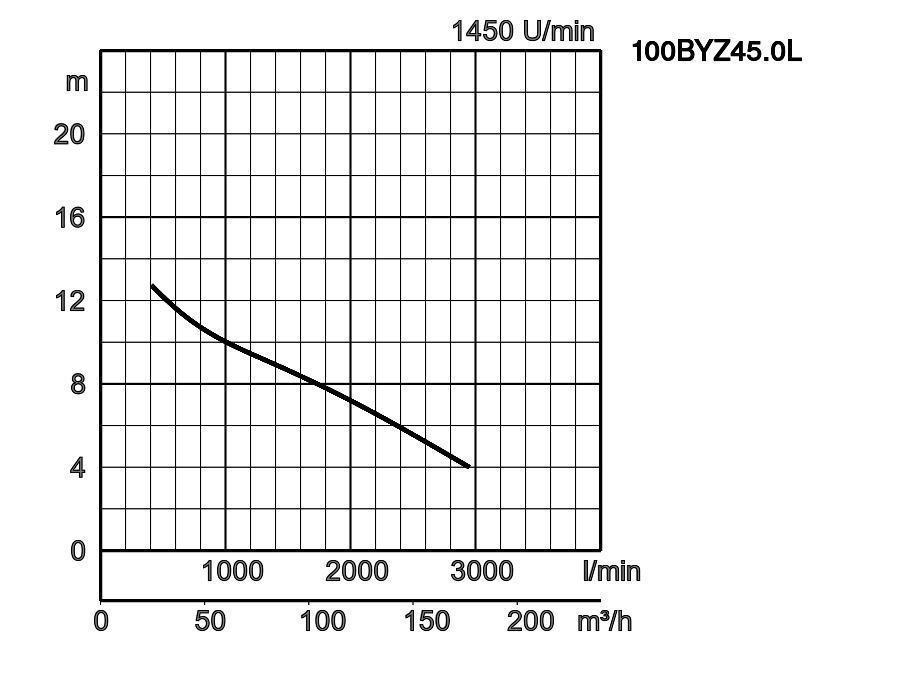

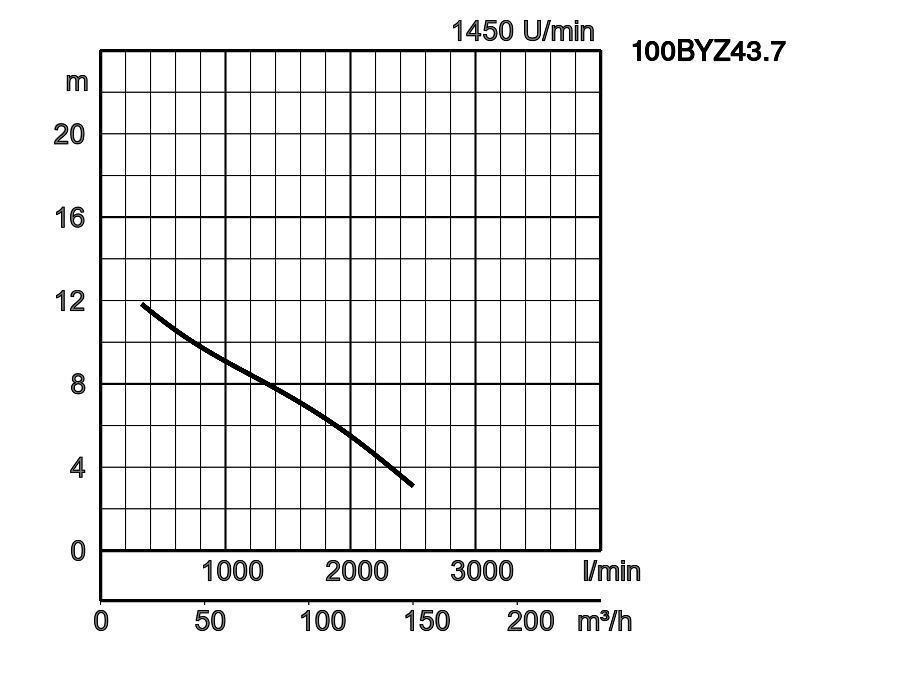

Kurve_U.jpg Kurve_U.jpg
ModellFarbcode LeistungskurveAuslaß mmNennleistung kWPhasenU/minFörderhöhe max. mFördermenge max. l/minStartmethodeTrockengewicht kg *freier Durchgang mm
freistehendmit Rohrführungfreistehendmit Rohrführung
100BYZ42.9 TOS100BYZ42.9 100 2,9 3 1450 9,2 2448 direkt 104,0 104,0 100
100BYZ43.7 TOS100BYZ43.7 100 3,7 3 1450 11,7 2500 stern/dreieck 108,0 108,0 100
100BYZ43.7H TOS100BYZ43.7H 100 3,7 3 1450 12,6 1863 stern/dreieck 129,0 129,0 100
100BYZ45.0L TOS100BYZ45.0L 100 5,0 3 1450 12,6 2950 stern/dreieck 139,0 139,0 100
100BYZ45.0 TOS100BYZ45.0 100 5,0 3 1450 14,4 3367 stern/dreieck 139,0 139,0 100
100BYZ46.5 TOS100BYZ46.5 100 6,5 3 1450 16,3 3750 stern/dreieck 142,0 142,0 100
100BYZ412.2L TOS100BYZ412.2L 100 12,2 3 1450 18,9 4333 stern/dreieck 209,0 209,0 100
100BYZ412.2 TOS100BYZ412.2 100 12,2 3 1450 27,0 5000 stern/dreieck 209,0 209,0 100
100BYZ414.6 TOS100BYZ414.6 100 14,6 3 1450 25,6 5500 stern/dreieck 209,0 209,0 100
100BYZ419.3 TOS100BYZ419.3 100 19,3 3 1450 29,1 5833 stern/dreieck 231,0 231,0 100
ø Druckstutzen 100mm
Fördermedium Temperatur 0-40°C
Art des Mediums Kommunales Abwasser
Pumpe Komponenten Laufrad Einkanalrad geschlossen
Wellendichtung Doppelte Gleitringdichtung
Lager Gekapselte Kugellager, wartungsfrei
Material Laufrad Grauguß GG25
Gehäuse Grauguß GG25
Wellendichtung Siliziumkarbid, obere im Ölbad
Schleißring Bronze
Motor Schmierung Turbinenöl (ISO VG32)
Motorschutz (eingebaut) Thermofühler in Wicklung
Typ, Pole Induktionsmotor, 4-polig, trocken, IP68
Isolierung Schutzklasse H
Phasen / Spannung 3-phasig/ 400V/ 50Hz/ Stern-Dreieck-Start
Material Gehäuse Grauguß GG25
Welle Rostfreier Stahl DIN 1.4104
Kabel Gummi, H07RN8-F
Druckanschluß Flansch DIN/ANSI DN100 (PN10)
Optionales Zubehör Kupplungsfuß "TOS" (Rohrhalterung, Kupplungsfuß, Kette) / Auslaßbogen und Ständer für freistehenden Typ

Abmessungen in mm:

  • 100BYZ412.2L
  • 100BYZ414.6
  • 100BYZ419.3
  • 100BYZ42.9
  • 100BYZ43.7
  • 100BYZ45.0
  • 100BYZ46.5
  • 100BYZ43.7H
  • 100BYZ45.0L
  • 100BYZ412.2

W1: Minimale Wasserhöhe
ModellABB1CC1DN1DN2DN3F1F2F3GHJ1
100BYZ42.97374222653231471001004"---395642122
100BYZ43.77374222653231471001004"---395642122
100BYZ43.7H7334602803351491001004"---450684122
100BYZ45.0L8064602803351491001004"---450684122
100BYZ45.08064602803351491001004"---450684122
100BYZ46.58064602803351491001004"---450684122
100BYZ412.2L8785853454752251001504"---450764122
100BYZ412.28785853454752251001504"---450764122
100BYZ414.68785853454752251001504"---450764122
100BYZ419.39685853454752251001504"---450764122


Bitte beachten: Auslaßbogen, Kupplungsfuß und Stehfüße sind Zubehör und müssen separat bestellt werden.

Abmessungen - Ausführung mit Führungsrohren in mm:

ModellABB1CC1DDN1DN2E
100BYZ42.9737422265323147846100100117
100BYZ43.7737422265323147846100100117
100BYZ43.7H733460280335149884100100120
100BYZ45.0L806460280335149884100100120
100BYZ45.0806460280335149884100100120
100BYZ46.5806460280335149884100100120
100BYZ412.2L8785853454572071009100150120
100BYZ412.28785853454572071009100150120
100BYZ414.68785853454572071000100150120
100BYZ419.39685853454572071009100150120
  • 100BYZ412.2L
  • 100BYZ414.6
  • 100BYZ419.3
  • 100BYZ42.9
  • 100BYZ43.7
  • 100BYZ45.0
  • 100BYZ46.5
  • 100BYZ43.7H
  • 100BYZ45.0L
  • 100BYZ412.2

W1: Minimale Wasserhöhe
