100BY | 400V / 50Hz

Kanallaufrad_offen

Ein geschlossenes Einkanallaufrad stellt sicher, daß verschmutztes und schlammhaltiges Abwasser mit festen und langfaserigen Anteilen effizient und verstopfungsfrei befördert wird.

100BY | 400V / 50Hz

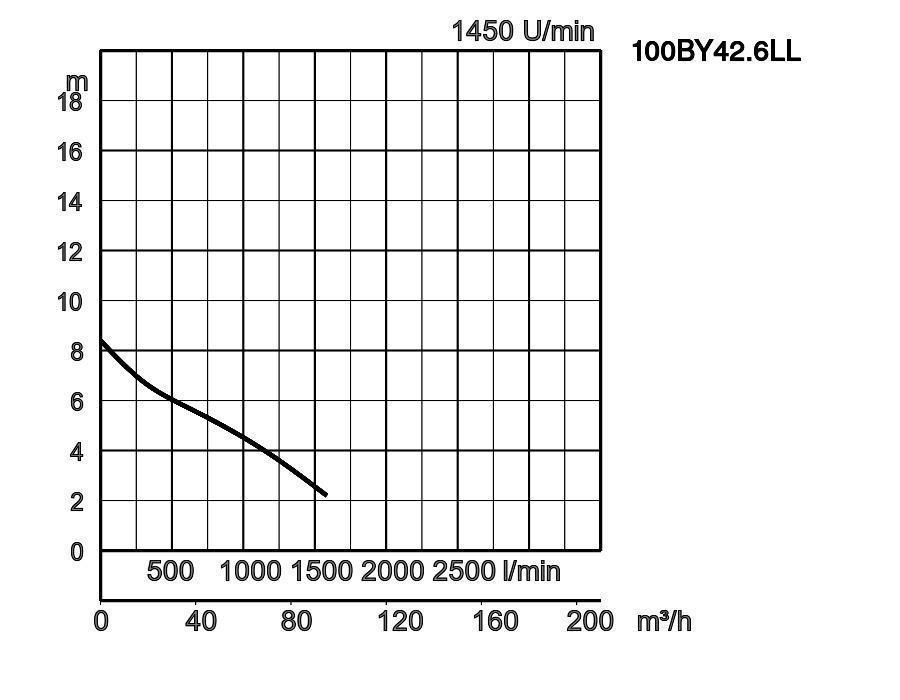

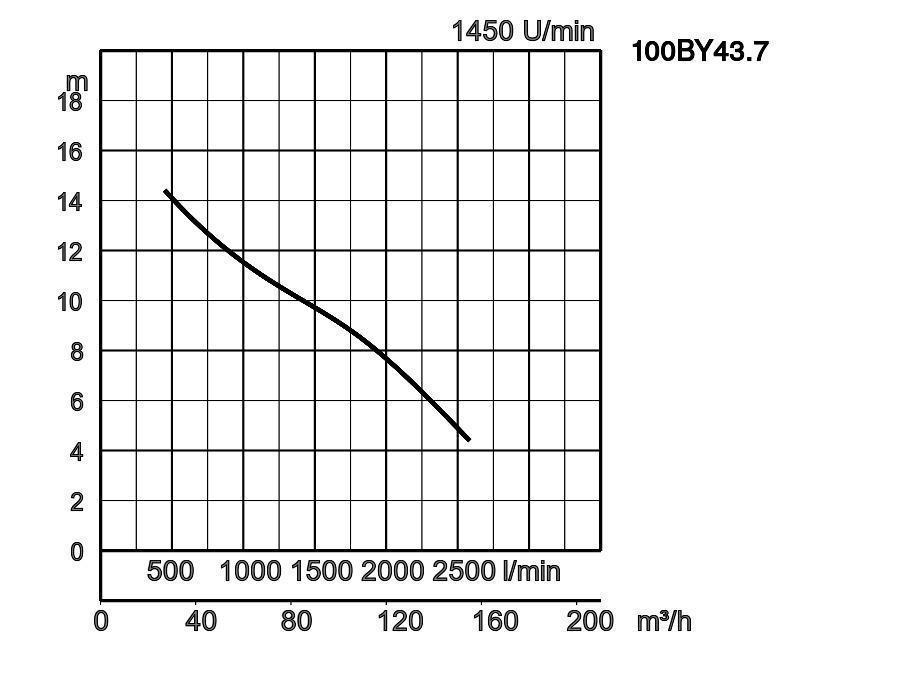

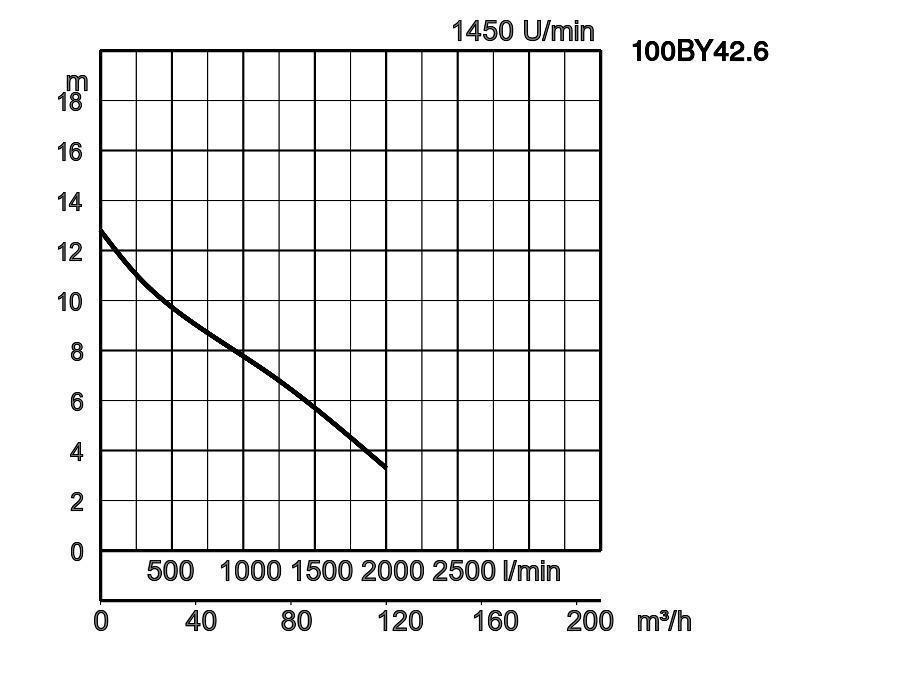

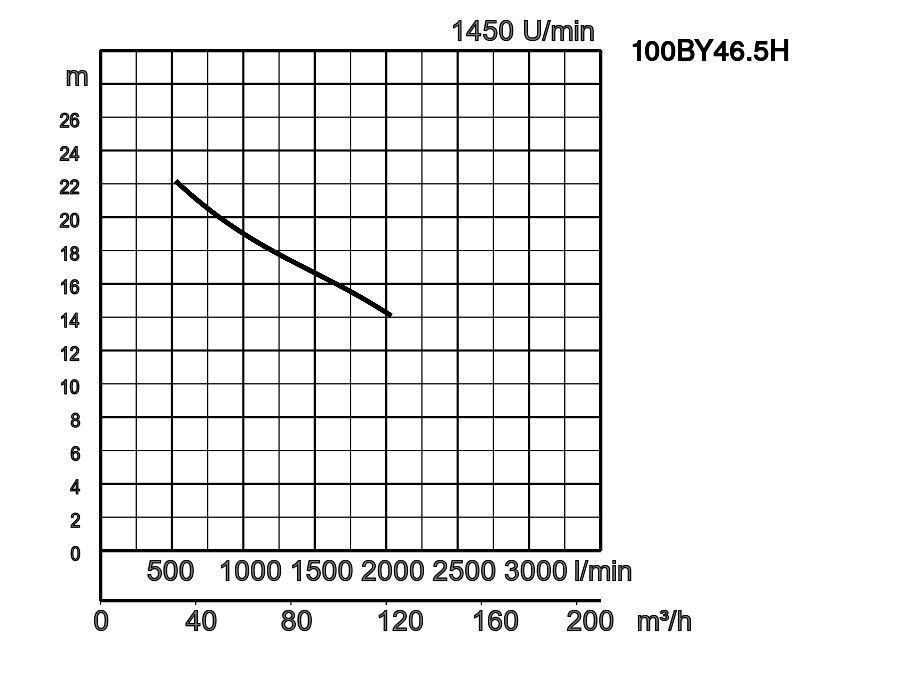

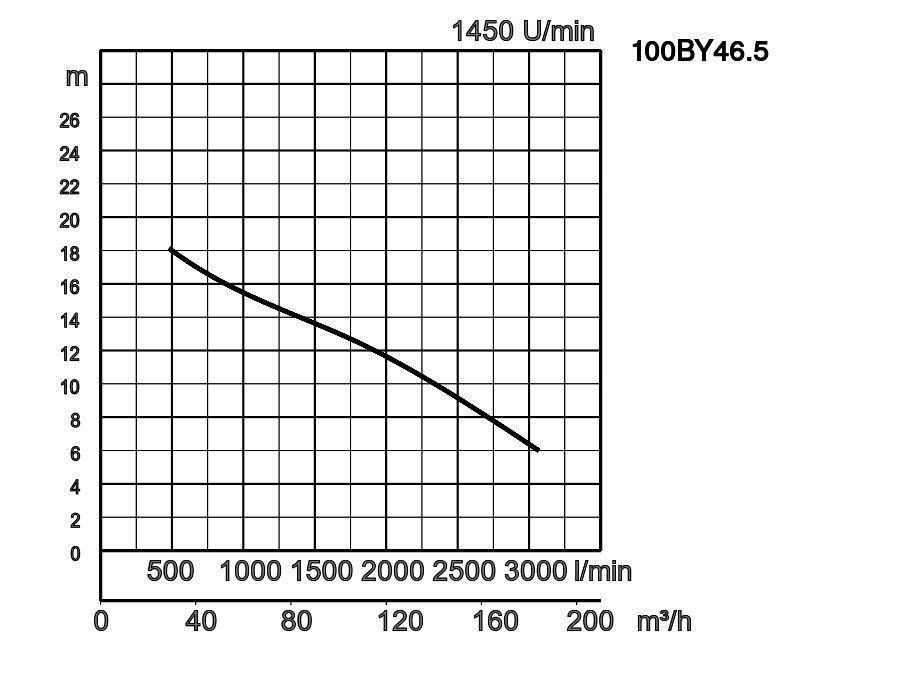

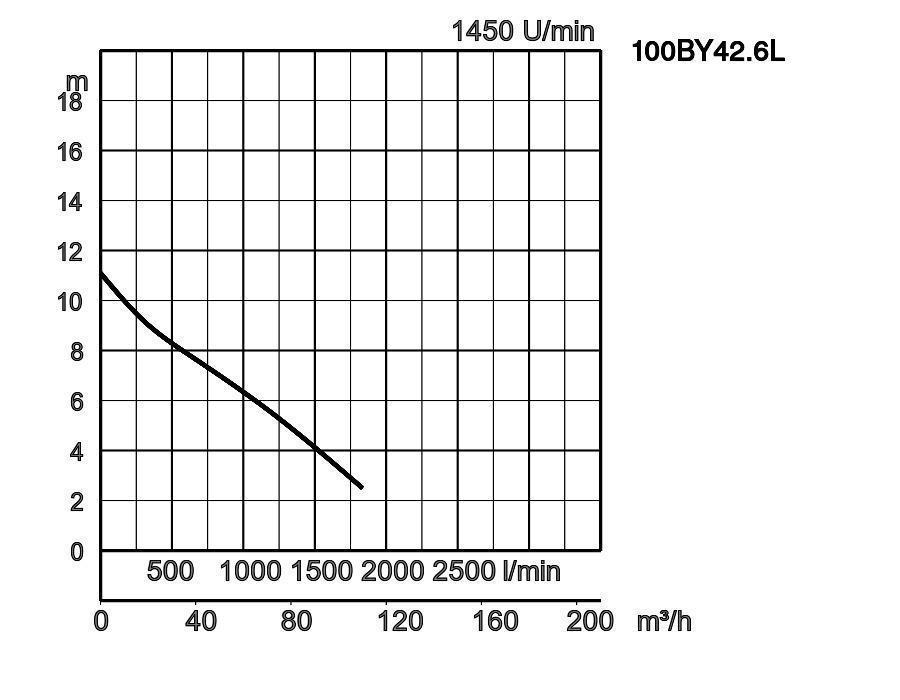

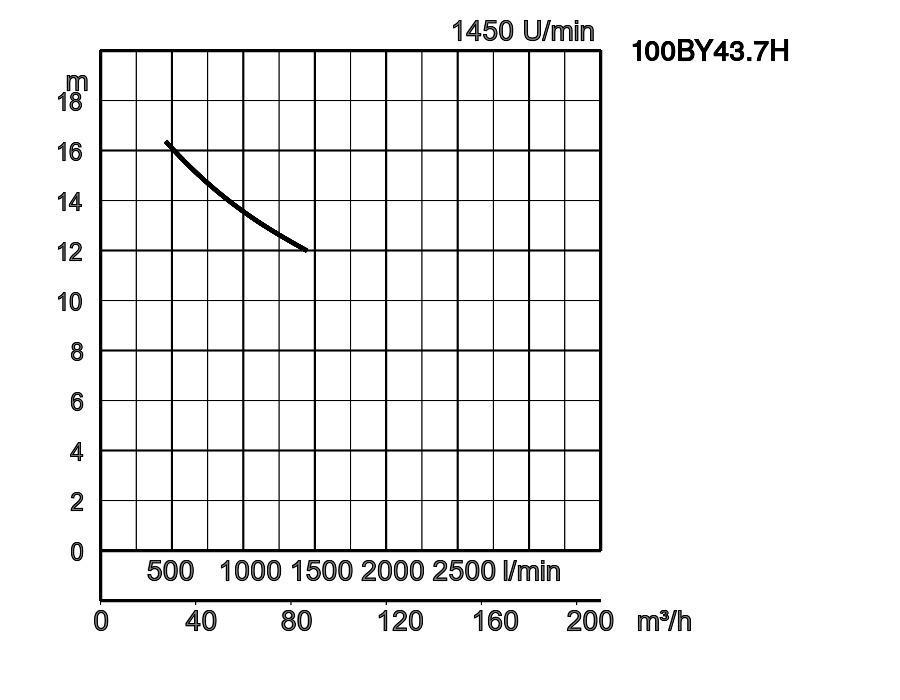

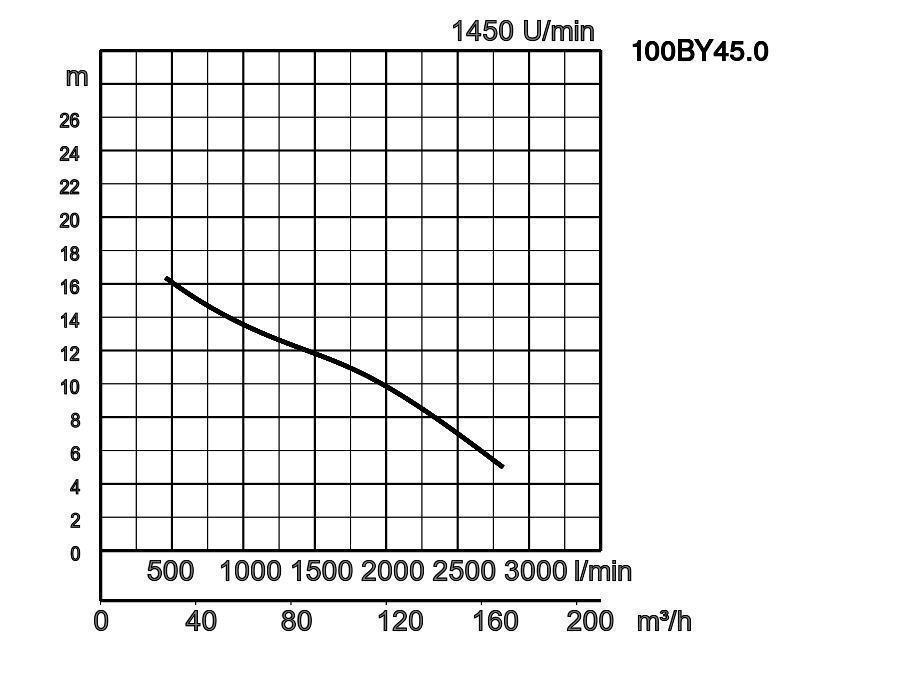

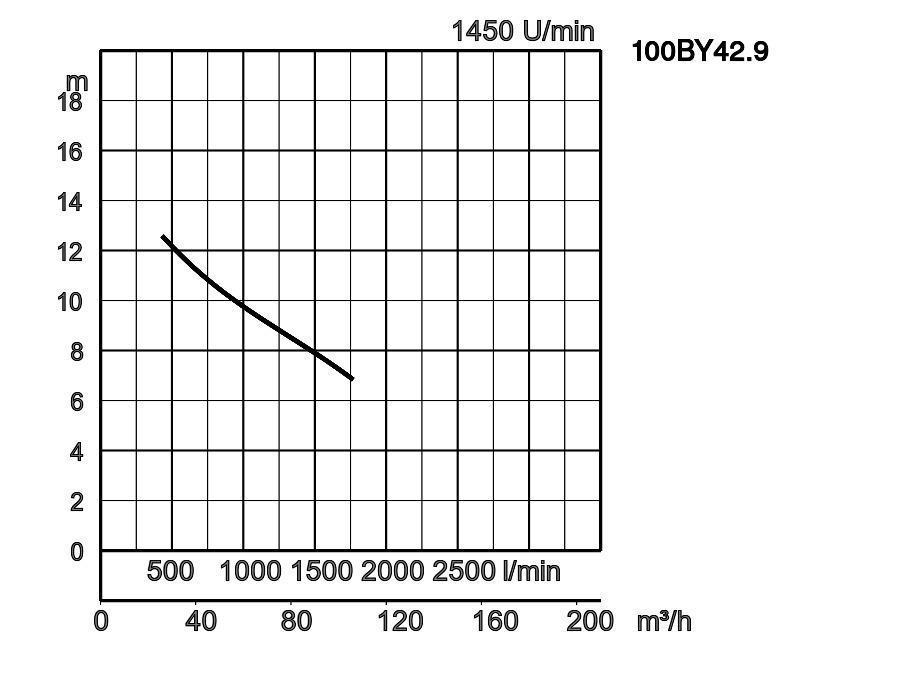

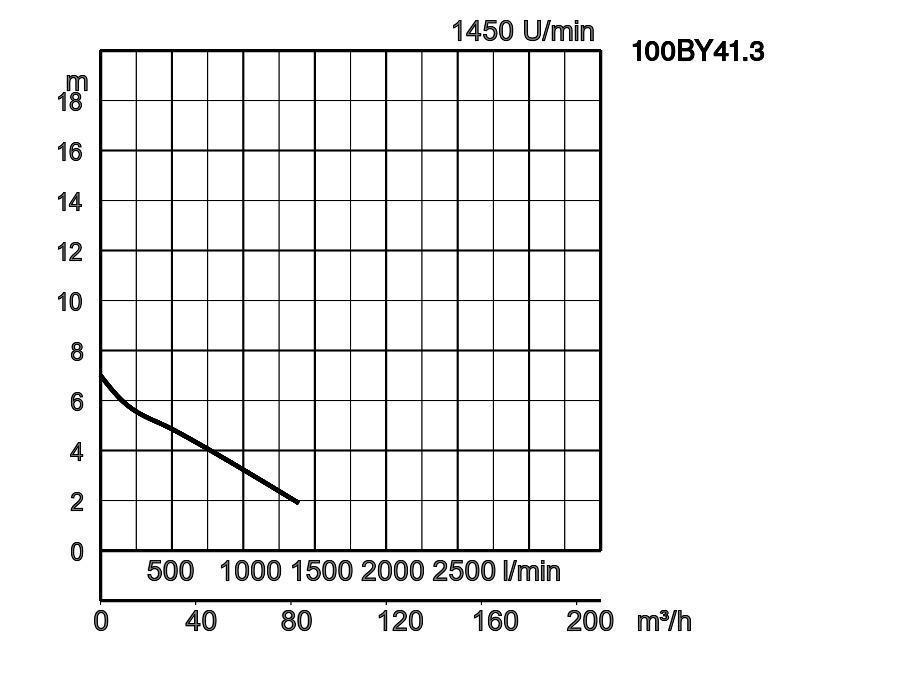

Kurve_U.jpg Kurve_U.jpg
ModellFarbcode LeistungskurveAuslaß mmNennleistung kWPhasenU/minFörderhöhe max. mFördermenge max. l/minStartmethodeTrockengewicht kg *freier Durchgang mm
freistehendmit Rohrführungfreistehendmit Rohrführung
100BY41.3 TOS100BY41.3 100 1,3 3 1450 7,0 1387 direkt 74,0 74,0 80
100BY42.6LL TOS100BY42.6LL 100 2,6 3 1450 8,4 1583 direkt 80,0 80,0 80
100BY42.6L TOS100BY42.6L 100 2,6 3 1450 11,1 1833 direkt 82,0 82,0 80
100BY42.6 TOS100BY42.6 100 2,6 3 1450 12,8 2000 direkt 82,0 82,0 80
100BY42.9 TOS100BY42.9 100 2,9 3 1450 15,5 1767 direkt 118,0 118,0 80
100BY43.7 TOS100BY43.7 100 3,7 3 1450 14,4 2583 stern/dreieck 122,0 122,0 80
100BY43.7H TOS100BY43.7H 100 3,7 3 1450 16,1 1444 stern/dreieck 122,0 122,0 80
100BY45.0 TOS100BY45.0 100 5,0 3 1450 16,1 2817 stern/dreieck 132,0 132,0 80
100BY46.5 TOS100BY46.5 100 6,5 3 1450 18,0 3067 stern/dreieck 135,0 135,0 80
100BY46.5H TOS100BY46.5H 100 6,5 3 1450 22,1 2033 stern/dreieck 142,2 142,2 80
ø Druckstutzen 100mm
Fördermedium Temperatur 0-40°C
Art des Mediums Kommunales Abwasser
Pumpe Komponenten Laufrad Einkanalrad geschlossen
Wellendichtung Doppelte Gleitringdichtung
Lager Gekapselte Kugellager, wartungsfrei
Material Laufrad Grauguß GG25
Gehäuse Grauguß GG25
Wellendichtung Siliziumkarbid, obere im Ölbad
Schleißring Bronze
Motor Schmierung Turbinenöl (ISO VG32)
Motorschutz (eingebaut) Thermofühler in Wicklung
Typ, Pole Induktionsmotor, 4-polig, trocken, IP68
Isolierung Schutzklasse H
Phasen / Spannung 3-phasig/ 400V/ 50Hz/ Direktstart, 3-phasig/ 400V/ 50Hz/ Stern-Dreieck-Start
Material Gehäuse Grauguß GG25
Welle Rostfreier Stahl DIN 1.4104
Kabel Gummi, H07RN8-F
Druckanschluß Flansch DIN/ANSI DN100 (PN10)
Optionales Zubehör Kupplungsfuß "TOS" (Rohrhalterung, Kupplungsfuß, Kette) / Auslaßbogen und Ständer für freistehenden Typ

Abmessungen in mm:

  • 100BY41.3
  • 100BY42.6L
  • 100BY42.6
  • 100BY43.7H
  • 100BY43.7
  • 100BY45.0
  • 100BY46.5
  • 100BY42.6LL
  • 100BY42.9
  • 100BY46.5H

W1: Minimale Wasserhöhe
ModellABB1CC1DN1DN2DN3F1F2F3GHJ1
100BY41.35173602003051451001004"---395577122
100BY42.6LL5543602003051451001004"---395577122
100BY42.6L5543602003051451001004"---395577122
100BY42.65543602003051451001004"---395577122
100BY42.96924602803571631001004"---395656122
100BY43.76924602803571631001004"---395656122
100BY43.7H6924602803571631001004"---395656122
100BY45.07654602803571631001004"---395656122
100BY46.57654602803571631001004"---395656122
100BY46.5H7724883003811781001004"---395677122


Bitte beachten: Auslaßbogen, Kupplungsfuß und Stehfüße sind Zubehör und müssen separat bestellt werden.

Abmessungen - Ausführung mit Führungsrohren in mm:

ModellABB1CC1DDN1DN2E
100BY41.3517360200305145784100100147
100BY42.6LL554360200305145784100100147
100BY42.6L554360200305145784100100147
100BY42.6554360200305145784100100147
100BY42.9692460280357163884100100140
100BY43.7692460280357163884100100140
100BY43.7H692460280357163884100100140
100BY45.0765460280357163884100100140
100BY46.5765460280357163884100100140
100BY46.5H772488300381178912100100145
  • 100BY41.3
  • 100BY42.6L
  • 100BY42.6
  • 100BY43.7H
  • 100BY43.7
  • 100BY45.0
  • 100BY46.5
  • 100BY42.6LL
  • 100BY42.9
  • 100BY46.5H

W1: Minimale Wasserhöhe
