Ein offenes Mehrschaufellaufrad mit vorgeschalteter Schneideeinrichtung zerkleinert Feststoffe und ermöglicht so verstopfungsfreies Pumpen. Explosionsgeschützte Ausführung optional erhältlich.
Sie befinden sich hier:
- Start >
- Deutschland >
- Industrie & Abwasser >
- Abwasserpumpen >
- 50GP
50GP | 400V / 50Hz
Downloads
| Modell | Farbcode Leistungskurve | Auslaß mm | Nennleistung kW | Phasen | U/min | Förderhöhe max. m | Fördermenge max. l/min | Startmethode | Trockengewicht kg * | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| freistehend | mit Rohrführung | freistehend | mit Rohrführung | ||||||||

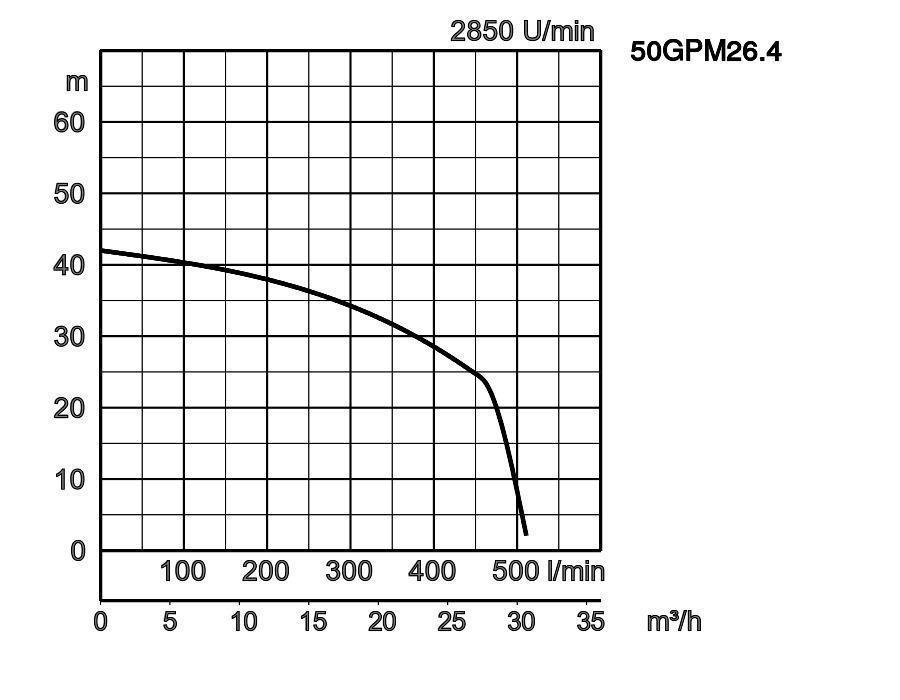

| 50GPM26.4 | TOS50GYM26.4 | 50 | 6,4 | 3 | 2850 | 42,0 | 510 | stern/dreieck | 108,0 | 104,0 | |

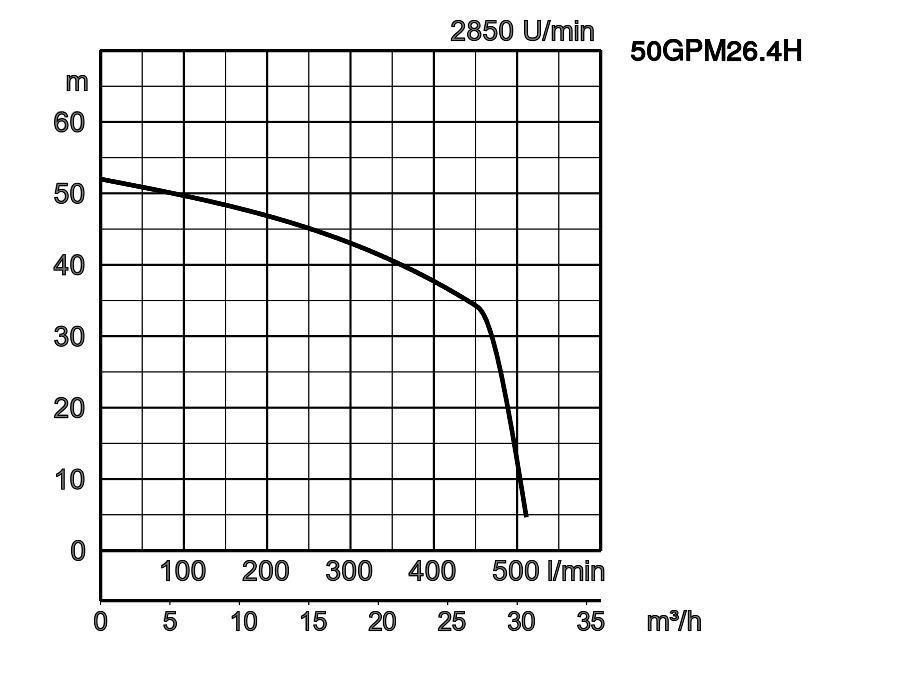

| 50GPM26.4H | TOS50GYM26.4H | 50 | 6,4 | 3 | 2850 | 52,0 | 510 | stern/dreieck | 108,0 | 104,0 | |

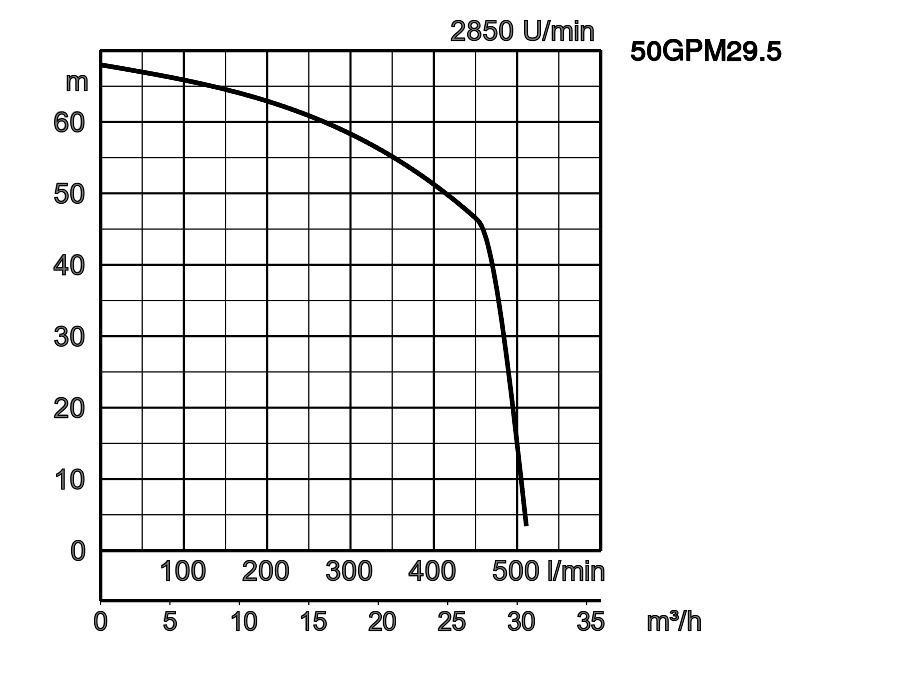

| 50GPM29.5 | TOS50GYM29.5 | 50 | 9,5 | 3 | 2850 | 68,0 | 510 | stern/dreieck | 111,0 | 107,0 | |
50GPM26.4_0.pdf
| ø Druckstutzen | 50mm | |||
|---|---|---|---|---|
| Fördermedium | Art des Mediums | Kommunales Abwasser | ||
| Temperatur | 0-40°C | |||
| Pumpe | Komponenten | Laufrad | Mehrschaufellaufrad mit Schneidewerk | |
| Wellendichtung | Doppelte Gleitringdichtung | |||
| Lager | Gekapselte Kugellager, wartungsfrei | |||
| Material | Laufrad | Grauguß GG25 | ||
| Gehäuse | Grauguß GG25 | |||
| Wellendichtung | Siliziumkarbid, obere im Ölbad | |||
| Schneidewerk | Rostfreier Stahl DIN 1.4122 | |||
| Motor | Phasen / Spannung | 3-phasig/ 400V/ 50Hz/ Stern-Dreieck-Start | ||
| Isolierung | Schutzklasse H | |||
| Typ, Pole | Induktionsmotor, 2-polig, trocken, IP68 | |||
| Motorschutz (eingebaut) | Thermofühler in Wicklung | |||
| Schmierung | Turbinenöl (ISO VG32) | |||
| Material | Gehäuse | Grauguß GG25 | ||
| Welle | Rostfreier Stahl DIN 1.4401 | |||
| Kabel | Gummi, H07RN8-F | |||
| Druckanschluß | Flansch DIN/ANSI DN50 (PN10) | |||
| Optionales Zubehör | Kupplungsfuß "TOS" (Rohrhalterung, Kupplungsfuß, Kette) / Auslaßbogen und Ständer für freistehenden Typ | |||
Abmessungen in mm:
-
-
- 50GPM26.4
- 50GPM26.4H
- 50GPM29.5
W1: Minimale Wasserhöhe
| Modell | A |
|---|---|
| 50GPM26.4 | 795 |
| 50GPM26.4H | 795 |
| 50GPM29.5 | 865 |
Bitte beachten: Auslaßbogen, Kupplungsfuß und Stehfüße sind Zubehör und müssen separat bestellt werden.
Abmessungen - Ausführung mit Führungsrohren in mm:
| Modell | B |
|---|---|
| 50GPM26.4 | 815 |
| 50GPM26.4H | 815 |
| 50GPM29.5 | 885 |
-
-
- 50GPM26.4
- 50GPM26.4H
- 50GPM29.5
W1: Minimale Wasserhöhe
