Die KTV-Serie wird aus modernsten Werkstoffen gefertigt, um höchste Verschleißbeständigkeit bei niedrigem Gewicht zu erreichen.
Diese Pumpe ist sowohl für dein Einsatz auf Baustellen als auch für feste Installationen geeignet.
Sie befinden sich hier:
- Start >
- Deutschland >
- Bauentwässerung >
- Tunnelbau >
- KTV
KTV | 400V / 50Hz
Downloads
| Modell | Farbcode Leistungskurve | Druckstutzen | Motorleistung kW | Nennstrom A | Förderhöhe max. m | Fördermenge max. l/min | Trockengewicht kg / ohne Kabel | Siebloch ø mm | Druckbeständigkeit max. m | Kabellänge m |
|---|---|---|---|---|---|---|---|---|---|---|

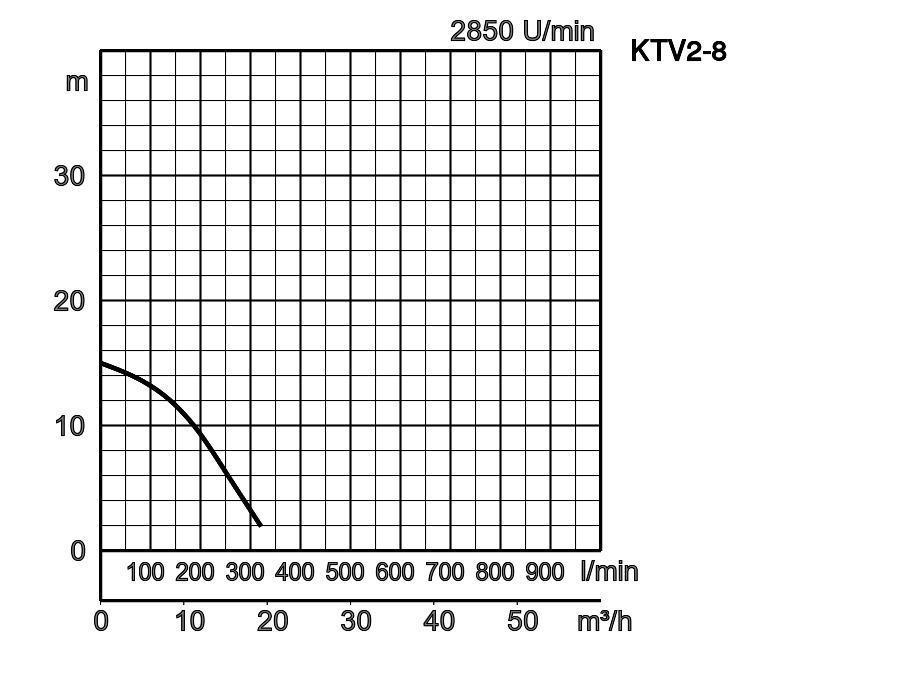

| KTV2.75 |
1
|
2" AG | 0,75 | 2,0 | 15,0 | 320 | 12,5 | 6 | 10 | 10 |

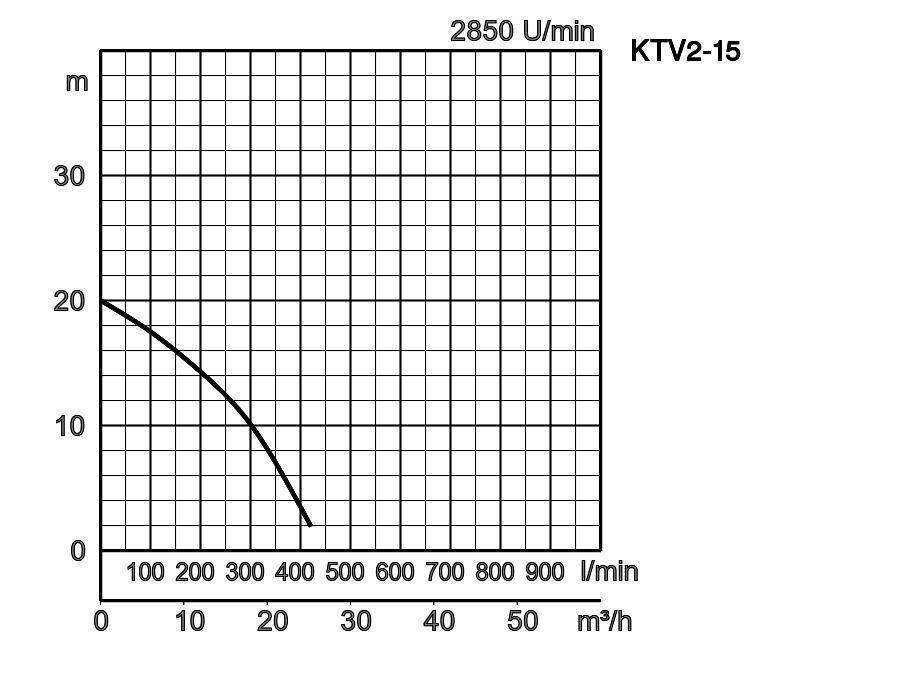

| KTV2-15 | 2" AG | 1,5 | 3,3 | 20,0 | 420 | 21,0 | 8,5 | 25 | 20 | |

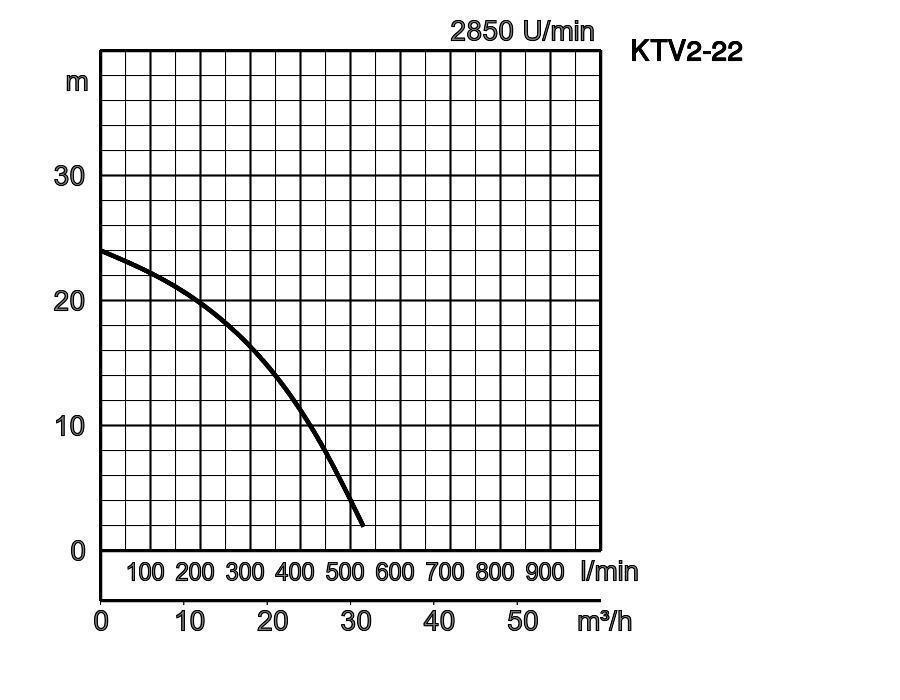

| KTV2-22 | 2" AG | 2,2 | 4,3 | 24,0 | 525 | 23,0 | 8,5 | 25 | 20 | |

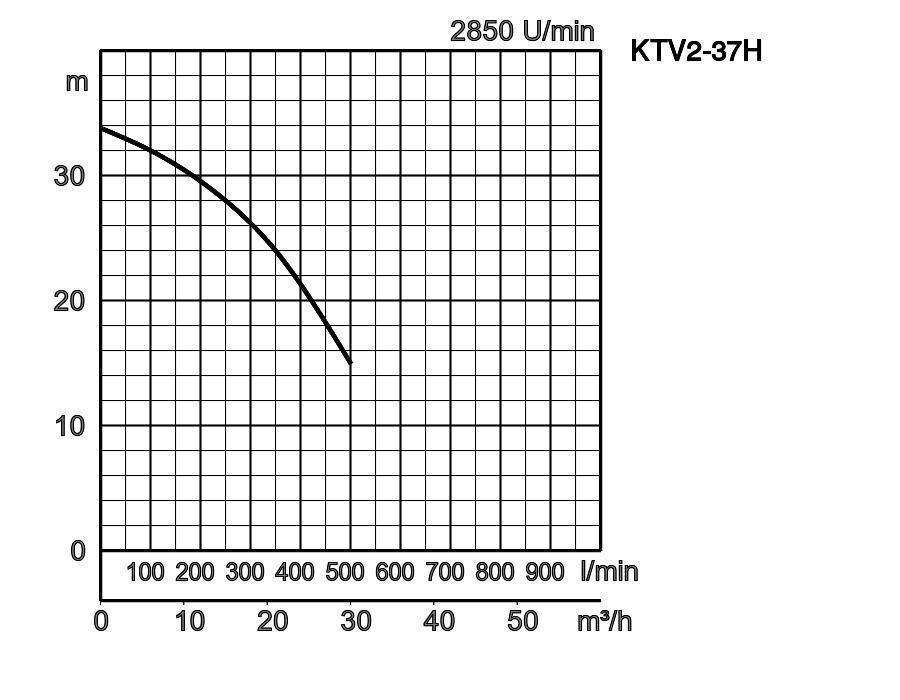

| KTV2-37H | 2" AG | 3,7 | 7,4 | 33,8 | 500 | 36,0 | 8,5 | 25 | 20 | |

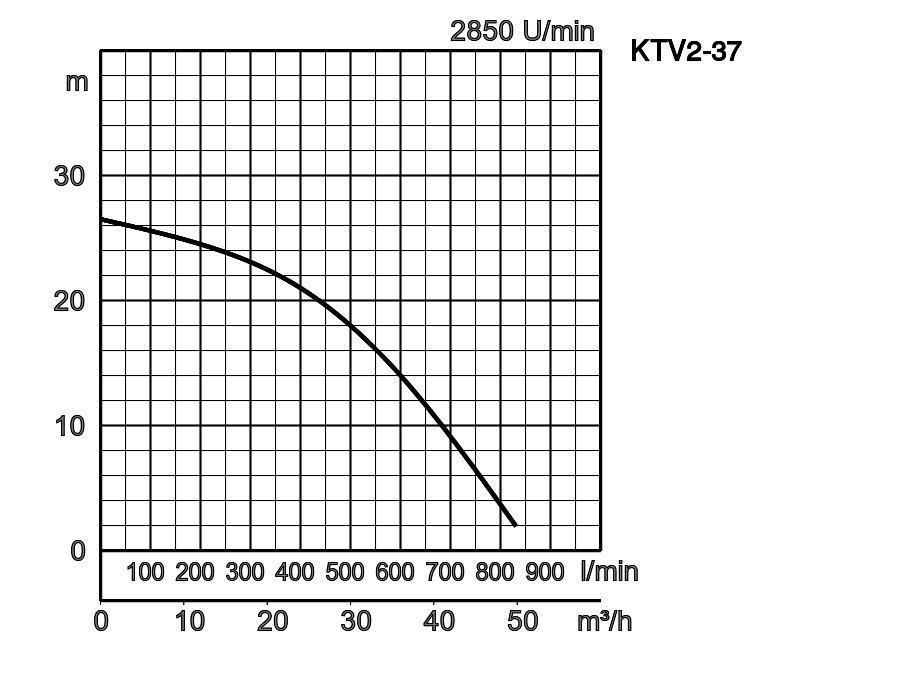

| KTV2-37 | 3" AG | 3,7 | 7,4 | 26,5 | 830 | 36,0 | 8,5 | 25 | 20 | |

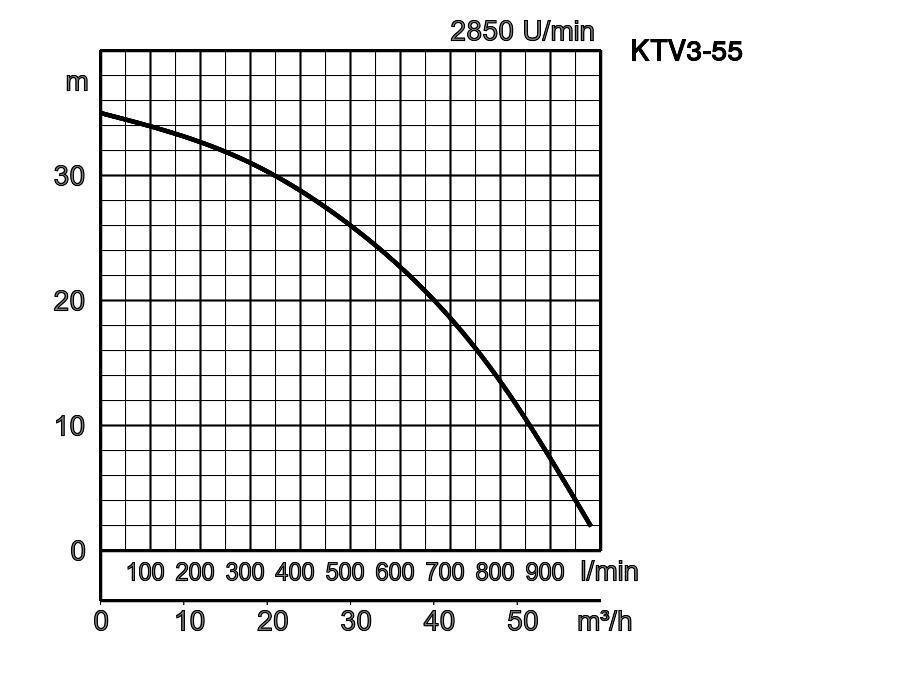

| KTV3-55 | 3" AG | 5,5 | 11,0 | 35,0 | 980 | 47,0 | 8,5 | 25 | 20 |
KTV2-15_0.pdf
| ø Druckstutzen | 2", 3" | |||
|---|---|---|---|---|
| Fördermedium | Temperatur | 0-40°C | ||
| Art des Mediums | Regenwasser, sandhaltiges Wasser, Grundwasser | |||
| Pumpe | Komponenten | Laufrad | Freistromrad semi-vortex | |
| Wellendichtung | Doppelte innenliegende Gleitringdichtung | |||
| Lager | Gekapselte Kugellager, wartungsfrei | |||
| Material | Laufrad | Polyurethan, Sphäroguß GGG70 | ||
| Gehäuse | Synthetischer Gummi | |||
| Wellendichtung | Siliziumkarbid, im Ölbad | |||
| Motor | Typ, Pole | Induktionsmotor, 2-polig, trocken, IP68 | ||
| Motorschutz (eingebaut) | Thermoschalter | |||
| Phasen / Spannung | 3-phasig/ 400V/ 50Hz/ Direktstart | |||
| Schmierung | Turbinenöl (ISO VG32) | |||
| Isolierung | Schutzklasse E | |||
| Material | Gehäuse | Aluminiumdruckguß | ||
| Welle | Rostfreier Stahl DIN 1.4028, Rostfreier Stahl DIN 1.4000 | |||
| Kabel | Gummi, NSSHÖU | |||
| Druckanschluß | Gewinde-/Schlauchanschluß | |||
Abmessungen in mm:
-
-
- KTV2-15
- KTV2-22
-
-
- KTV2.75
-
-
- KTV2-37
- KTV2-37H
- KTV3-55
W1: Minimale Wasserhöhe
| Modell | A | A1 | B | B1 | D | H | W1 |
|---|---|---|---|---|---|---|---|
| KTV2.75 | 200 | 155 | 353 | 281 | 200 | 374 | 65 |
| KTV2-15 | 240 | 187 | 392 | 310 | 240 | 396 | 80 |
| KTV2-22 | 240 | 187 | 412 | 330 | 240 | 416 | 80 |
| KTV2-37H | 285 | 211 | 510 | 387 | 285 | 510 | 90 |
| KTV2-37 | 285 | 211 | 510 | 387 | 285 | 510 | 90 |
| KTV3-55 | 300 | 229 | 545 | 422 | 300 | 545 | 90 |
Bei abrasiven und korrosiven Anwendungen tritt an bestimmten Bauteilen naturgemäß verstärkt Verschleiß auf. Bitte informieren Sie sich hierüber in unseren Anwendungsbeispielen unter
www.tsurumi.eu/german/anwendungsberichte.htm.
