Ein Laufrad mit einem speziellen Schabmechanismus stellt sicher, daß Abwasser effizient und verstopfungsfrei befördert wird.
Sie befinden sich hier:
- Start >
- Schweiz >
- Industrie & Abwasser >
- Abwasserpumpen >
- B
B | 400V / 50Hz
Downloads

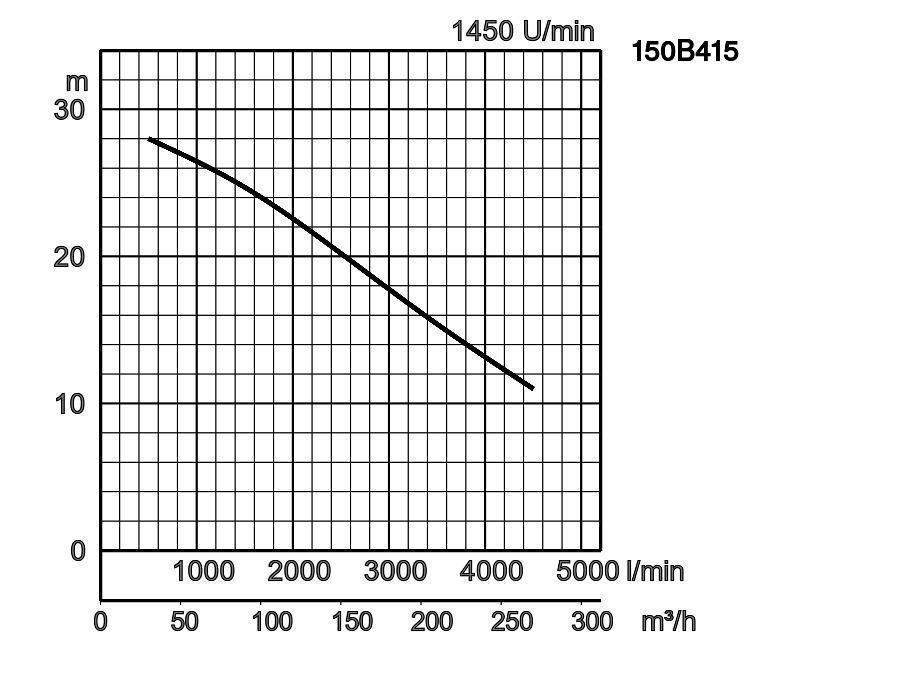

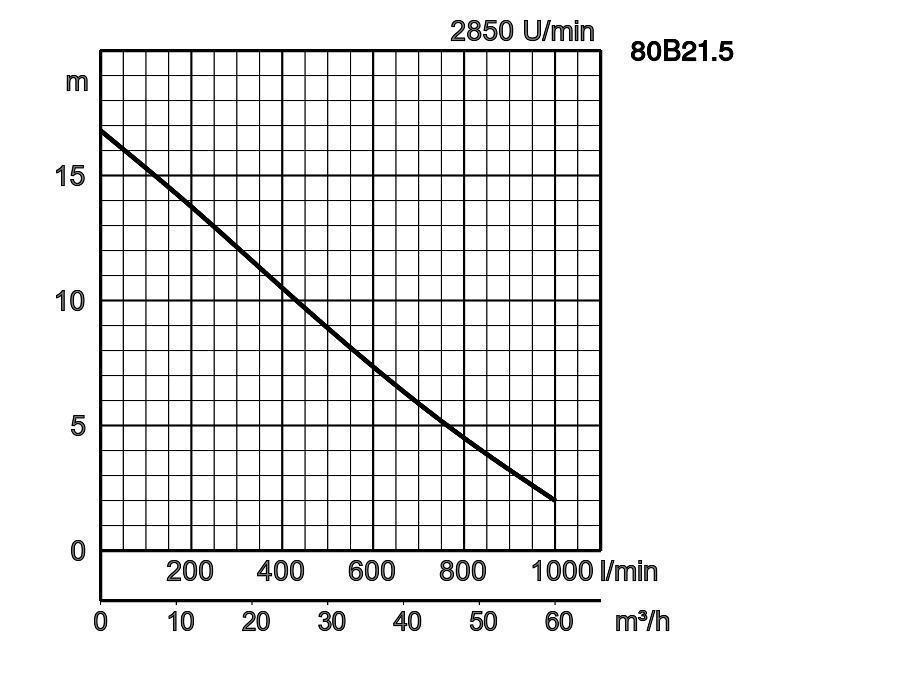

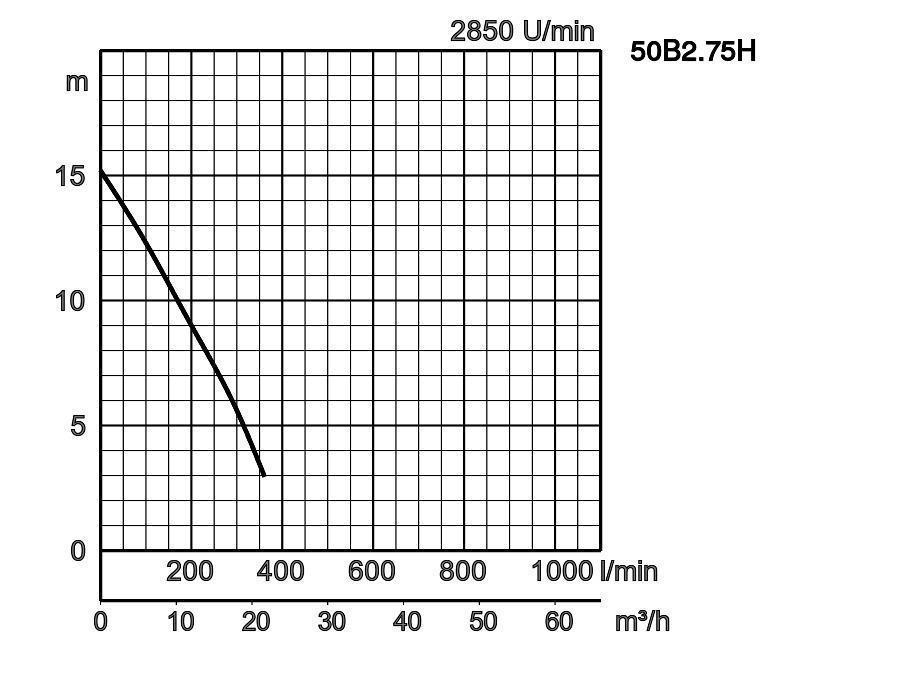

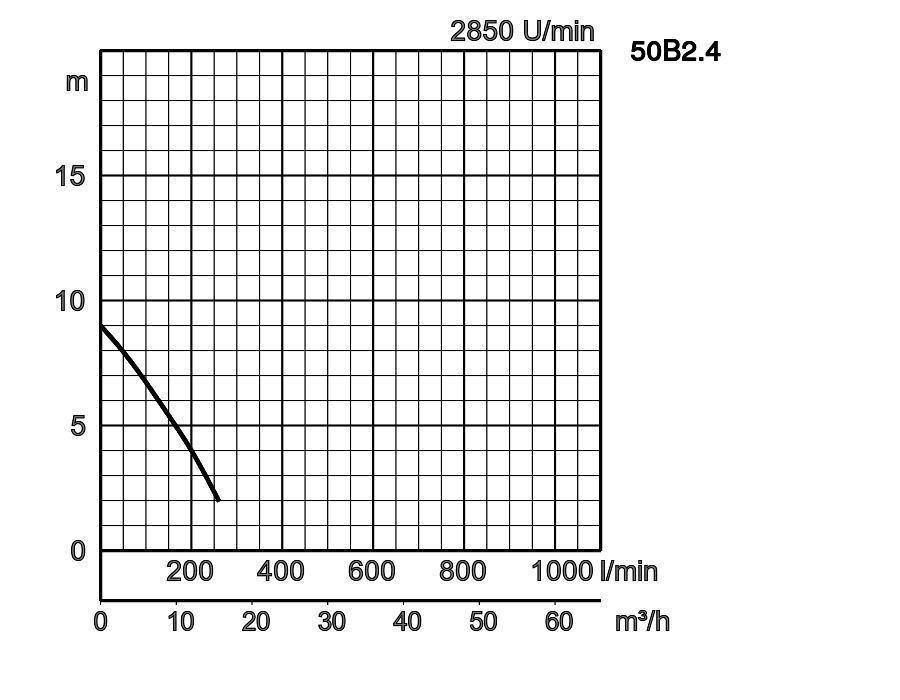

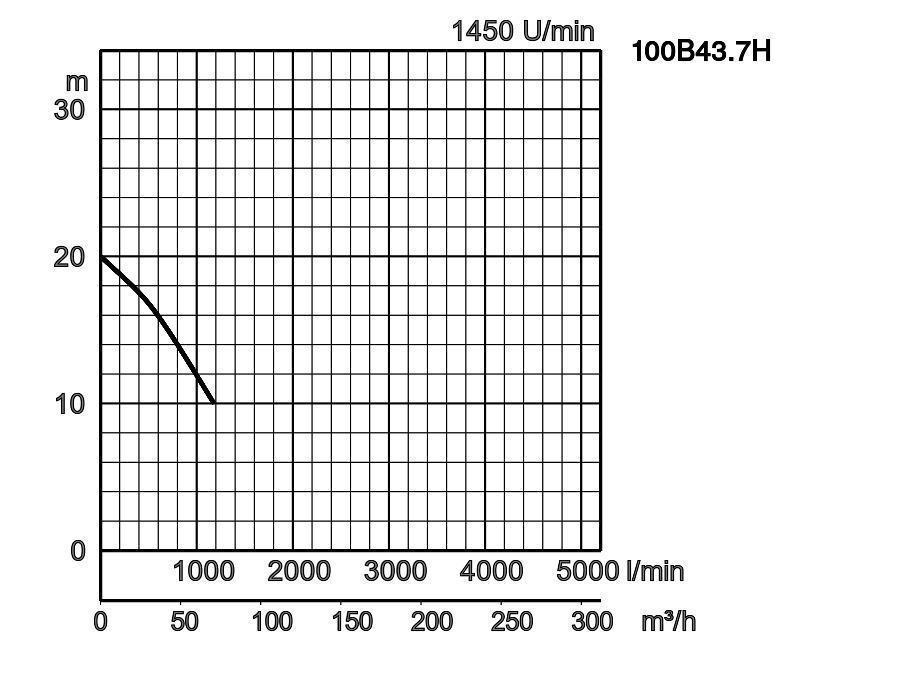

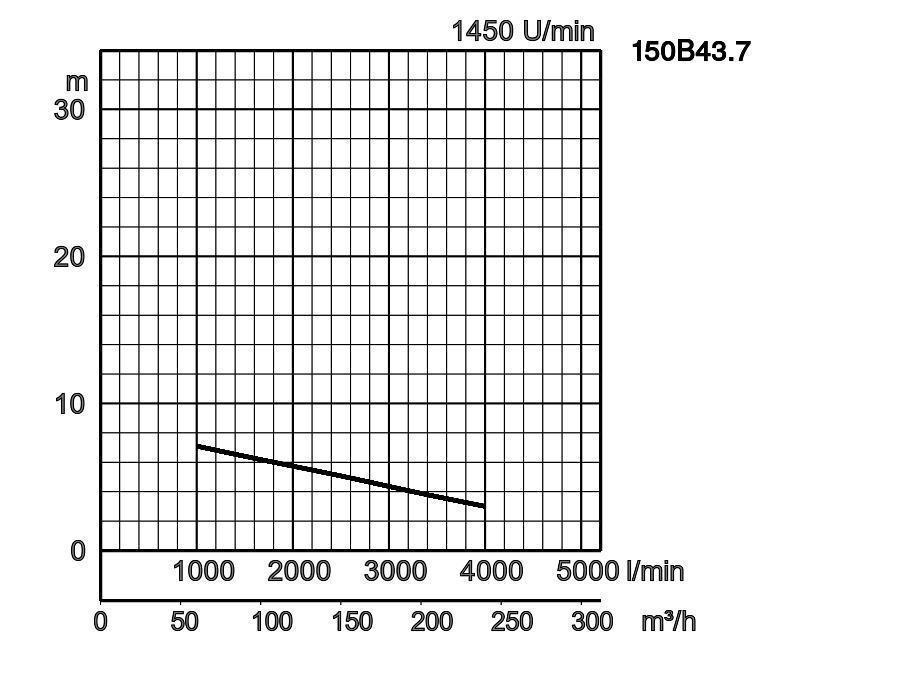

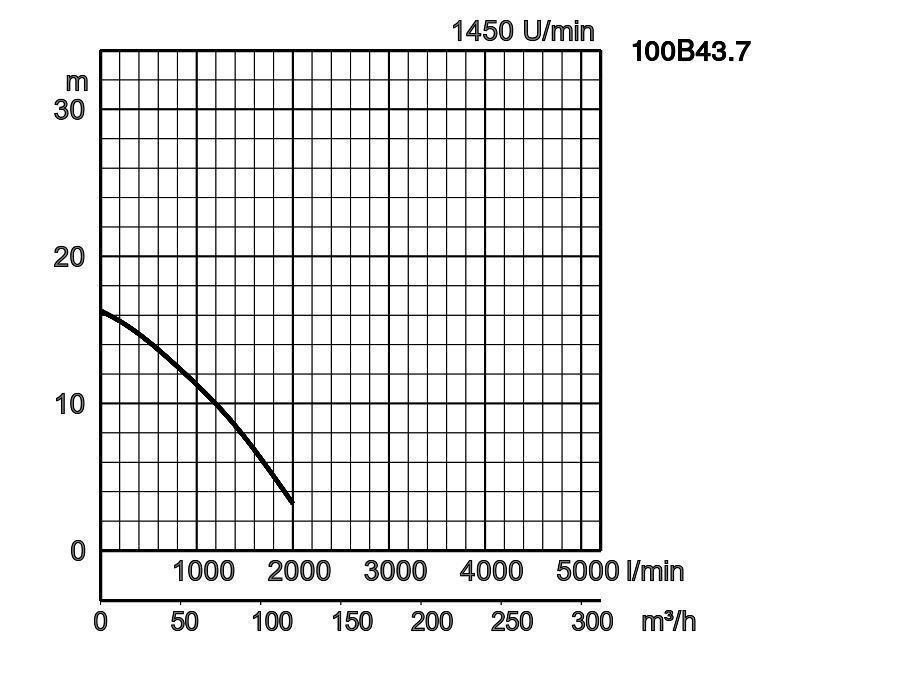

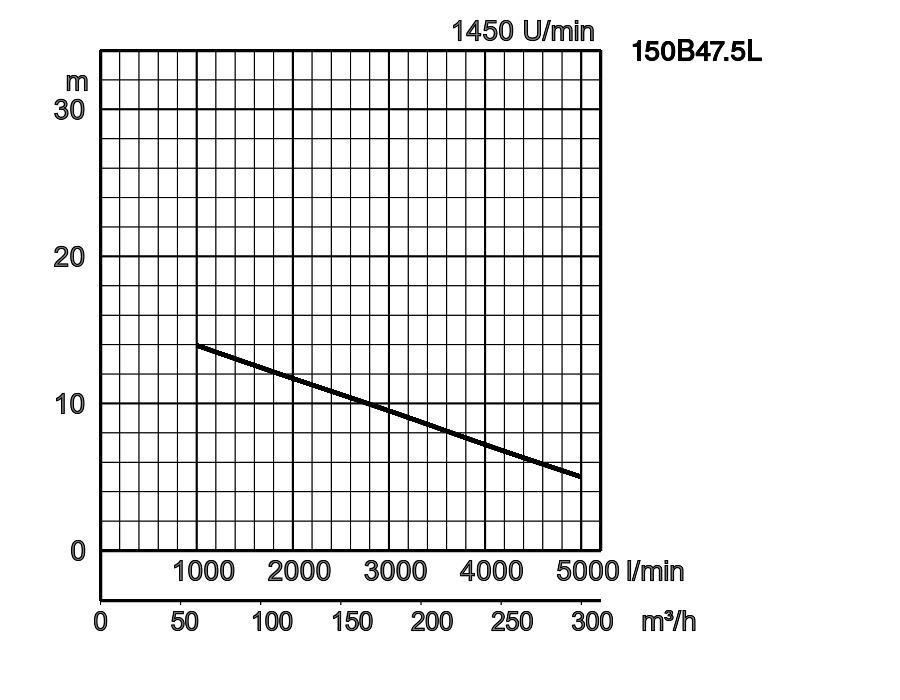

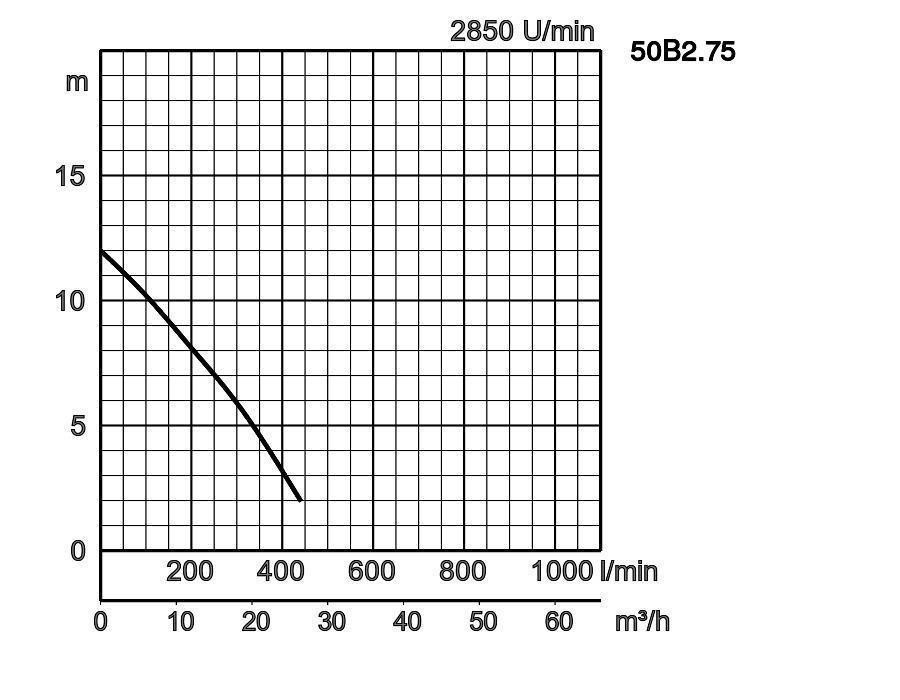

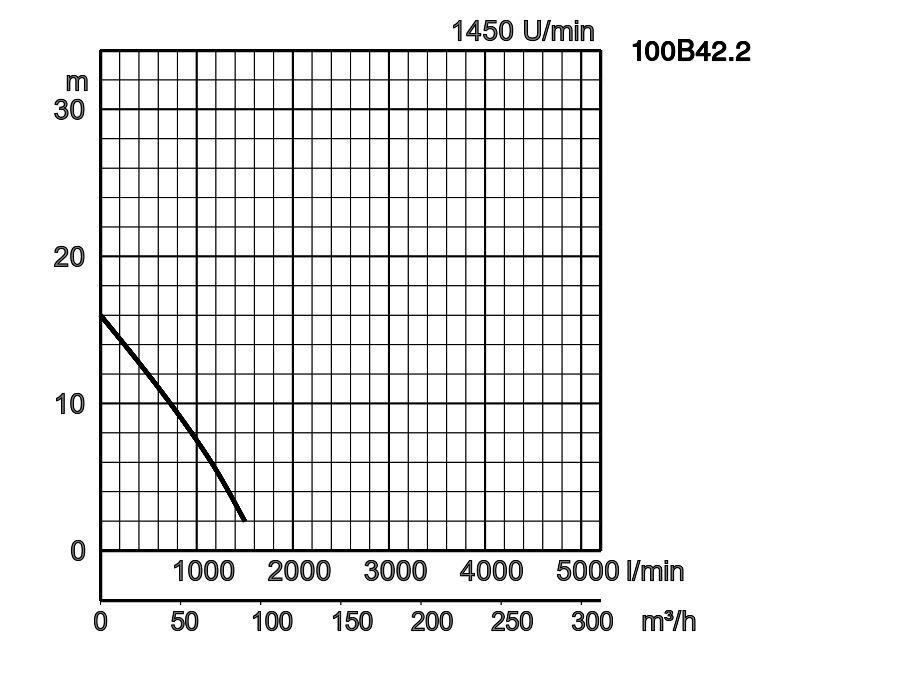

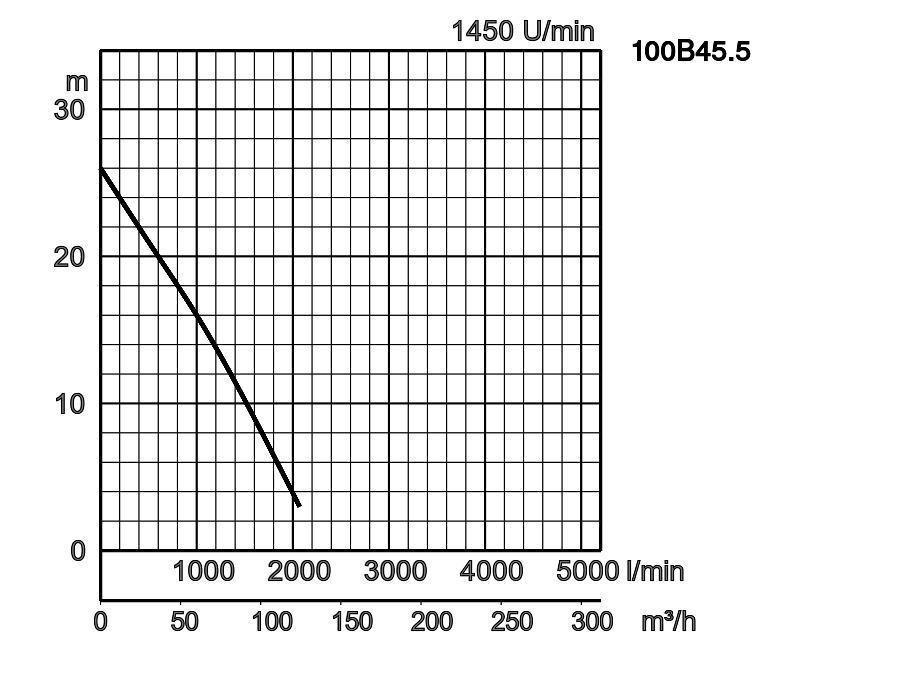

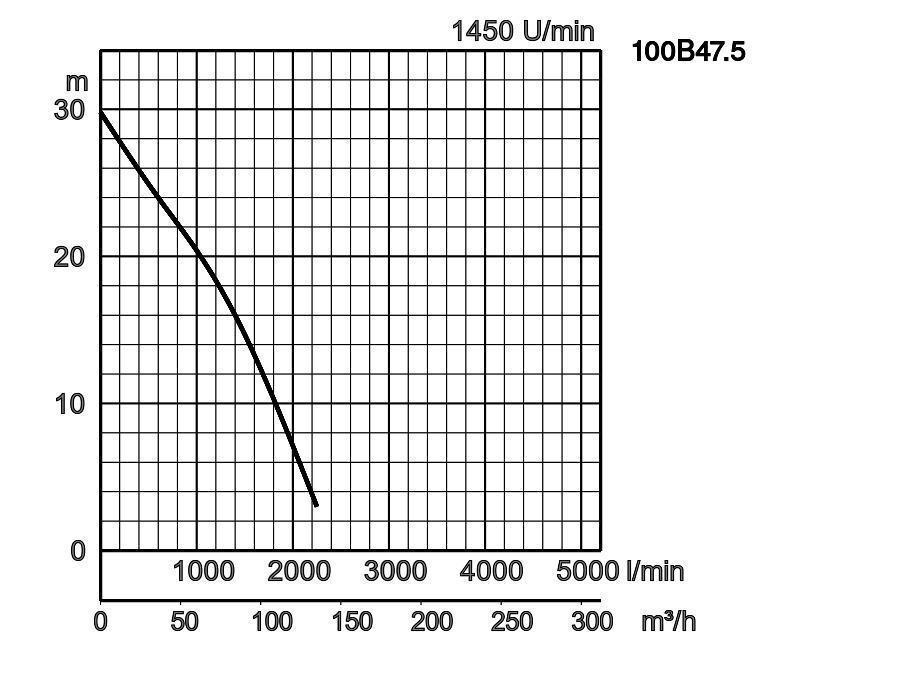

| Modell | Farbcode Leistungskurve | Auslaß mm | Nennleistung kW | Phasen | U/min | Förderhöhe max. m | Fördermenge max. l/min | Startmethode | Trockengewicht kg * | freier Durchgang mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| freistehend | mit Rohrführung | freistehend | mit Rohrführung | |||||||||
| 50B2.4 | TOS50B2.4 | 50 | 0,4 | 3 | 2850 | 9,0 | 260 | direkt | 23,0 | 22,0 | 19 | |
| 50B2.75 | TOS50B2.75 | 50 | 0,75 | 3 | 2850 | 12,0 | 435 | direkt | 25,0 | 24,0 | 20 | |
| 50B2.75H | TOS50B2.75H | 50 | 0,75 | 3 | 2850 | 15,2 | 360 | direkt | 24,0 | 23,0 | 20 | |
| 80B21.5 | TOS80B21.5 | 80 | 1,5 | 3 | 2850 | 16,8 | 1000 | direkt | 36,0 | 34,0 | 40 | |
| 100B42.2 | TOS100B42.2 | 100 | 2,2 | 3 | 1450 | 16,0 | 1500 | direkt | 70,0 | 64,0 | 45 | |
| 100B43.7 | TOS100B43.7 | 100 | 3,7 | 3 | 1450 | 16,4 | 2000 | direkt | 86,0 | 80.0 | 53 | |
| 150B43.7 | TOS150B43.7 | 150 | 3,7 | 3 | 1450 | 7,1 | 4000 | direkt | 145,0 | 80.0 | 53 | |
| 100B43.7H | TOS100B43.7H | 100 | 3,7 | 3 | 1450 | 20,0 | 1180 | direkt | 84,0 | 78,0 | 35 | |
| 100B45.5 | TOS100B45.5 | 100 | 5,5 | 3 | 1450 | 26,0 | 2080 | direkt | 147,0 | 140,0 | 40 | |
| 100B47.5 | TOS100B47.5 | 100 | 7,5 | 3 | 1450 | 29,7 | 2260 | direkt | 169,0 | 150,0 | 40 | |
| 150B47.5L | TOS150B47.5L | 150 | 7,5 | 3 | 1450 | 13,95 | 5000 | direkt | 200,0 | 175,0 | 60 | |
| 150B415 | TOS150B415 | 150 | 15 | 3 | 1450 | 28,0 | 4500 | stern/dreieck | 270,0 | 240,0 | 75 | |
50B2.4_0.pdf
| ø Druckstutzen | 50mm, 80mm,100mm, 150mm | |||
|---|---|---|---|---|
| Fördermedium | Art des Mediums | Kommunales Abwasser | ||
| Temperatur | 0-40°C | |||
| Pumpe | Komponenten | Laufrad | Kanalrad | |
| Wellendichtung | Doppelte innenliegende Gleitringdichtung | |||
| Lager | Gekapselte Kugellager, wartungsfrei | |||
| Material | Laufrad | Grauguß GG20 | ||
| Gehäuse | Grauguß GG20 | |||
| Saugplatte | Sphäroguß GGG45, Grauguß GG20 | |||
| Wellendichtung | Siliziumkarbid, im Ölbad | |||
| Motor | Phasen / Spannung | 3-phasig/ 400V/ 50Hz/ Direktstart, 3-phasig/ 400V/ 50Hz/ Stern-Dreieck-Start | ||
| Typ, Pole | Induktionsmotor, 2-polig, trocken, IP68, Induktionsmotor, 4-polig, trocken, IP68 | |||
| Isolierung | Schutzklasse E, Schutzklasse F | |||
| Schmierung | Turbinenöl (ISO VG32) | |||
| Motorschutz (eingebaut) | Thermoschalter | |||
| Material | Gehäuse | Grauguß GG15, Grauguß GG20 | ||
| Welle | Rostfreier Stahl DIN 1.4000, Rostfreier Stahl DIN 1.4028 | |||
| Kabel | Gummi, NSSHÖU | |||
| Druckanschluß | Innengewinde, JIS10K-Flansch | |||
| Optionales Zubehör | Kupplungsfuß "TOS" (Rohrhalterung, Kupplungsfuß, Kette) / Auslaßbogen und Ständer für freistehenden Typ | |||
Abmessungen in mm:
-
-
- 50B2.4
- 50B2.75
- 50B2.75H
- 80B21.5
- 100B42.2
- 100B43.7
- 100B43.7H
- 100B45.5
- 100B47.5
- 150B47.5L
- 150B415
- 150B43.7
W1: Minimale Wasserhöhe
| Modell | A | A1 | A2 | A3 | B | B1 | D | D1 | D2 | H | W1 | W2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50B2.4 | 347 | 208 | 85 | 120 | 181 | 155 | 224 | 112 | 112 | 443 | 140 | 340 |
| 50B2.75 | 405 | 226 | 125 | 138 | 199 | 155 | 250 | 125 | 125 | 439 | 170 | 410 |
| 50B2.75H | 405 | 226 | 125 | 138 | 199 | 155 | 250 | 125 | 125 | 415 | 145 | 385 |
| 80B21.5 | 446 | 267 | 125 | 165 | 234 | 185 | 250 | 125 | 125 | 536 | 190 | 465 |
| 100B42.2 | 569 | 322 | 154 | 210 | 303 | 210 | 331 | 164 | 167 | 616 | 225 | 570 |
| 100B43.7 | 575 | 322 | 160 | 210 | 308 | 210 | 339 | 164 | 175 | 690 | 235 | 645 |
| 150B43.7 | 871 | 503 | 228 | 320 | 515 | 280 | 486 | 232 | 254 | 875 | 450 | 830 |
| 100B43.7H | 569 | 322 | 154 | 210 | 303 | 210 | 331 | 164 | 167 | 666 | 225 | 620 |
| 100B45.5 | 687 | 388 | 194 | 260 | 372 | 210 | 400 | 197 | 203 | 824 | 335 | 700 |
| 100B47.5 | 687 | 388 | 194 | 260 | 372 | 210 | 400 | 197 | 203 | 814 | 335 | 720 |
| 150B47.5L | 871 | 503 | 228 | 320 | 515 | 280 | 486 | 232 | 254 | 1085 | 450 | 955 |
| 150B415 | 895 | 513 | 242 | 330 | 506 | 280 | 490 | 245 | 245 | 1168 | 405 | 1045 |
Bitte beachten: Auslaßbogen, Kupplungsfuß und Stehfüße sind Zubehör und müssen separat bestellt werden.
Abmessungen - Ausführung mit Führungsrohren in mm:
| Modell | A | A1 | A2 | A3 | A5 | A6 | D | D1 | D2 | H | H1 | H2 | M1 | M2 | W1 | W2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50B2.4 | 310 | 225 | 85 | 175 | 175 | 253 | 224 | 112 | 112 | 478 | 696 | 58 | 550 | 350 | 200 | 400 |
| 50B2.75 | 368 | 243 | 125 | 193 | 175 | 253 | 250 | 125 | 125 | 479 | 665 | 40 | 550 | 350 | 210 | 450 |
| 50B2.75H | 368 | 243 | 125 | 193 | 175 | 253 | 250 | 125 | 125 | 459 | 665 | 44 | 550 | 350 | 190 | 430 |
| 80B21.5 | 410 | 285 | 125 | 225 | 165 | 258 | 250 | 125 | 125 | 515 | 585 | 50 | 500 | 400 | 240 | 515 |
| 100B42.2 | 484 | 330 | 154 | 270 | 165 | 270 | 331 | 164 | 167 | 631 | 790 | 15 | 600 | 500 | 240 | 585 |
| 100B43.7 | 490 | 330 | 160 | 270 | 165 | 258 | 339 | 164 | 175 | 700 | 860 | 10 | 600 | 450 | 245 | 655 |
| 150B43.7 | 735 | 507 | 228 | 412 | 190 | 330 | 459 | 205 | 254 | 820 | 1010 | - | 900 | 700 | 395 | 775 |
| 100B43.7H | 484 | 330 | 154 | 270 | 165 | 270 | 331 | 164 | 167 | 681 | 840 | 15 | 600 | 500 | 240 | 635 |
| 100B45.5 | 619 | 425 | 194 | 330 | 181 | 286 | 384 | 181 | 203 | 906 | 1202 | 118 | 700 | 600 | 305 | 775 |
| 100B47.5 | 619 | 425 | 194 | 330 | 181 | 286 | 384 | 181 | 203 | 927 | 1240 | 118 | 700 | 600 | 305 | 800 |
| 150B47.5L | 735 | 507 | 228 | 412 | 190 | 330 | 459 | 205 | 254 | 1030 | 1378 | 144 | 900 | 700 | 400 | 900 |
| 150B415 | 759 | 517 | 242 | 422 | 190 | 330 | 464 | 220 | 244 | 1122 | 1488 | 147 | 900 | 700 | 360 | 995 |
-
-
- 150B47.5L
- 150B415
-
-
- 50B2.4
- 50B2.75
- 50B2.75H
- 80B21.5
- 100B42.2
- 100B43.7
- 100B43.7H
- 100B45.5
- 100B47.5
- 150B43.7
W1: Minimale Wasserhöhe
| Druckabgang mm | d | T2 | T3 | T4 | T5 | T6 | T7 | T8 | T9 | T10 | T11 | K1 | K3 | K4 | K5 | B1 | B2 | B3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50mm | 50 | 230 | 185 | 70 | 50 | 160 | 200 | 50 | 49 | 53 | 25 | 120 | 110 | 10 | 40 | 250 | 203 | 15 |
| 80mm | 80 | 230 | 195 | 80 | 63 | 220 | 250 | 60 | 25 | 55 | 32 | 170 | 155 | 15 | 40 | 290 | 236 | 15 |
| 100mm | 100 | 230 | 195 | 80 | 50 | 220 | 250 | 60 | 49 | 52 | 32 | 170 | 155 | 15 | 40 | 290 | 237 | 15 |
| 150mm | 150 | 424 | 350 | 136 | 79 | 360 | 400 | 95 | 30 | 71 | 50 | 300 | 205 | 95 | 50 | 480 | 368 | 15 |
