Ein geschlossenes Zweikanallaufrad stellt sicher, daß verschmutztes und schlammhaltiges Abwasser mit festen und langfaserigen Anteilen effizient und verstopfungsfrei befördert wird.
Sie befinden sich hier:
- Start >
- Schweiz >
- Industrie & Abwasser >
- Abwasserpumpen >
- 300BY
300BY | 400V / 50Hz
Downloads
| Modell | Farbcode Leistungskurve | Auslaß mm | Nennleistung kW | Phasen | U/min | Förderhöhe max. m | Fördermenge max. l/min | Startmethode | Trockengewicht kg * | freier Durchgang mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| freistehend | mit Rohrführung | freistehend | mit Rohrführung | |||||||||

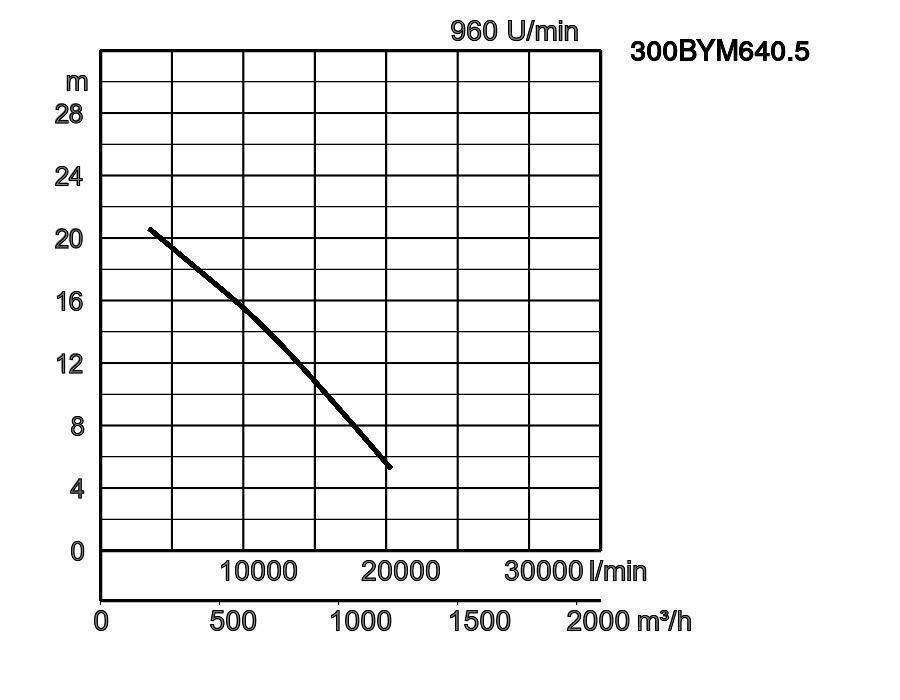

| 300BYM640.5 | TOS300BYM640.5 | 300 | 40,5 | 3 | 960 | 20,6 | 20333 | stern/dreieck | 1000,3 | 1000,3 | 150 | |

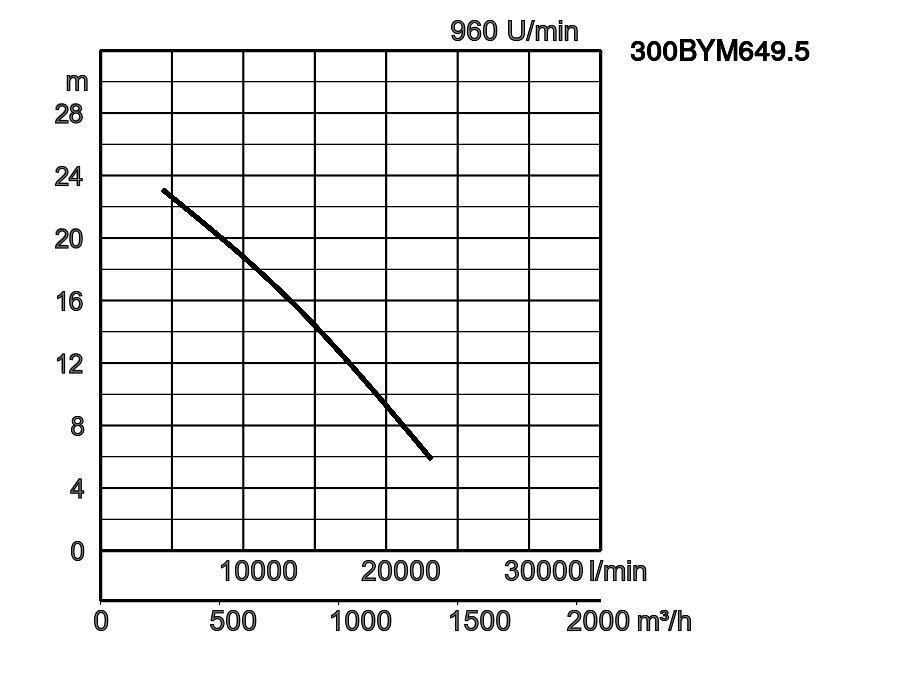

| 300BYM649.5 | TOS300BYM649.5 | 300 | 49,5 | 3 | 960 | 23,1 | 23167 | stern/dreieck | 1022,9 | 1022,9 | 150 | |

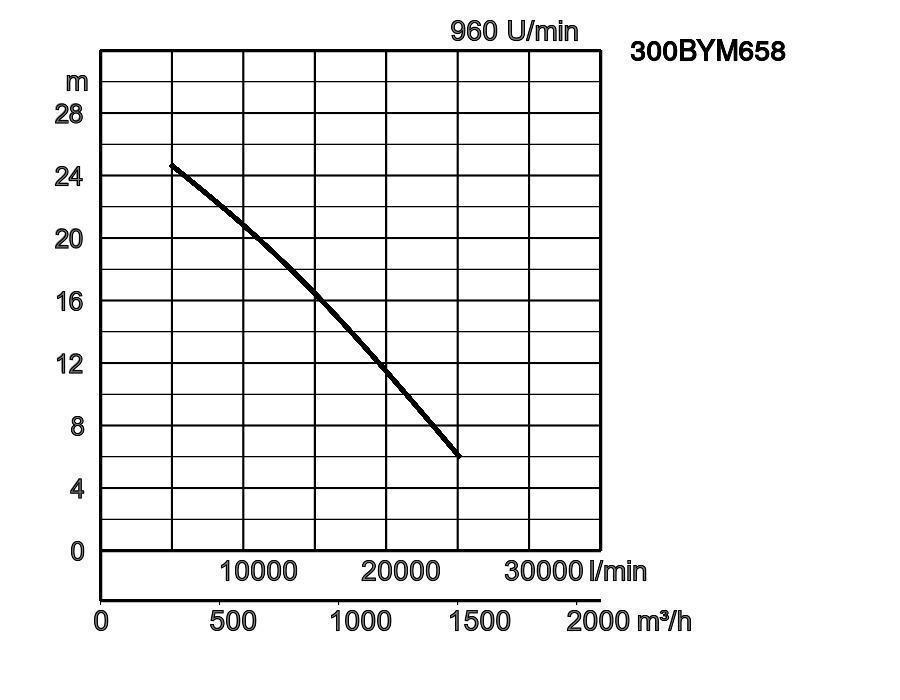

| 300BYM658 | TOS300BYM658 | 300 | 58 | 3 | 960 | 24,7 | 25166 | stern/dreieck | 1069,4 | 1069,4 | 150 | |

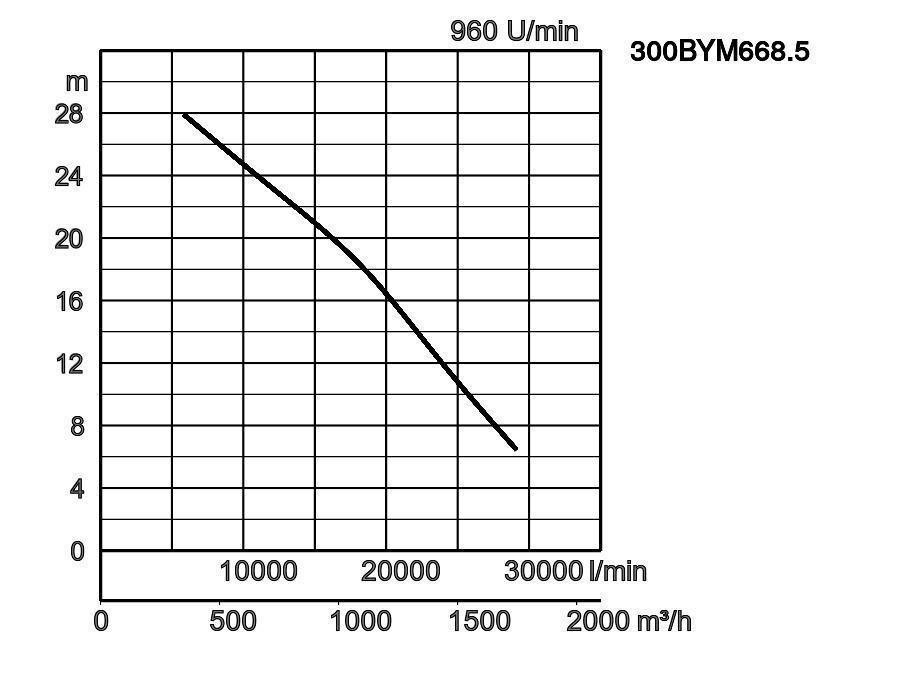

| 300BYM668.5 | TOS300BYM668.5 | 300 | 68,5 | 3 | 960 | 27,9 | 29117 | stern/dreieck | 1279,3 | 1279,3 | 150 | |

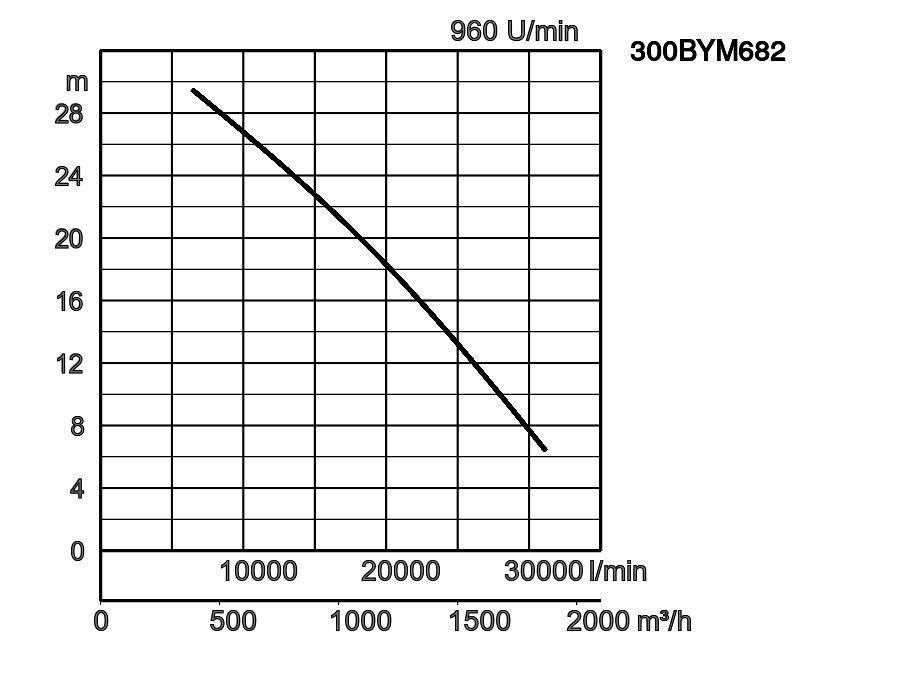

| 300BYM682 | TOS300BYM682 | 300 | 82 | 3 | 960 | 29,5 | 31166 | stern/dreieck | 1329,8 | 1329,8 | 150 | |

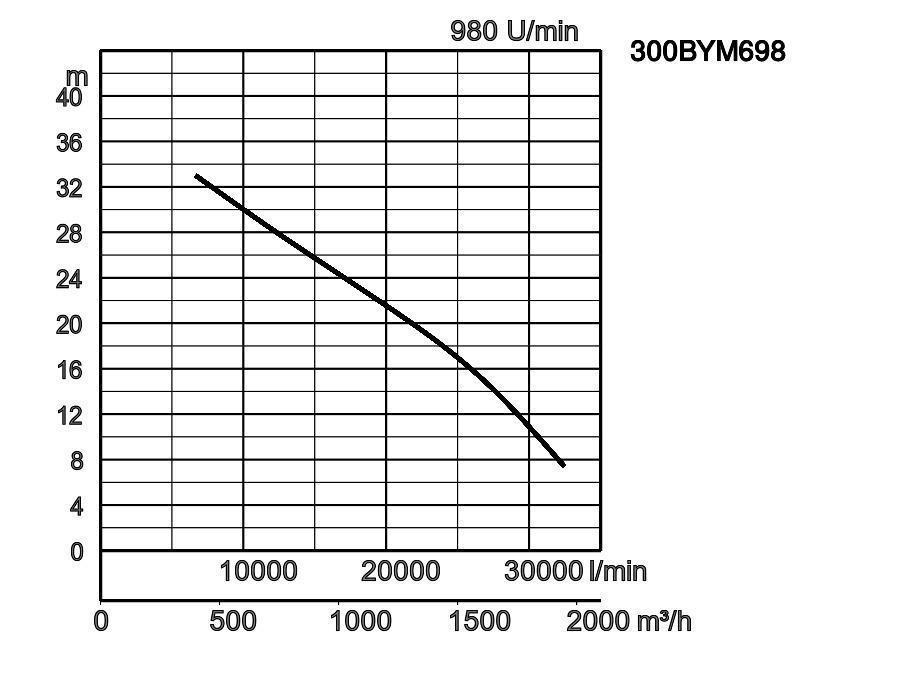

| 300BYM698 | TOS300BYM698 |
6
|
300 | 98 | 3 | 960 | 33,0 | 32508 | stern/dreieck | 1548,2 | 1548,2 | 150 |

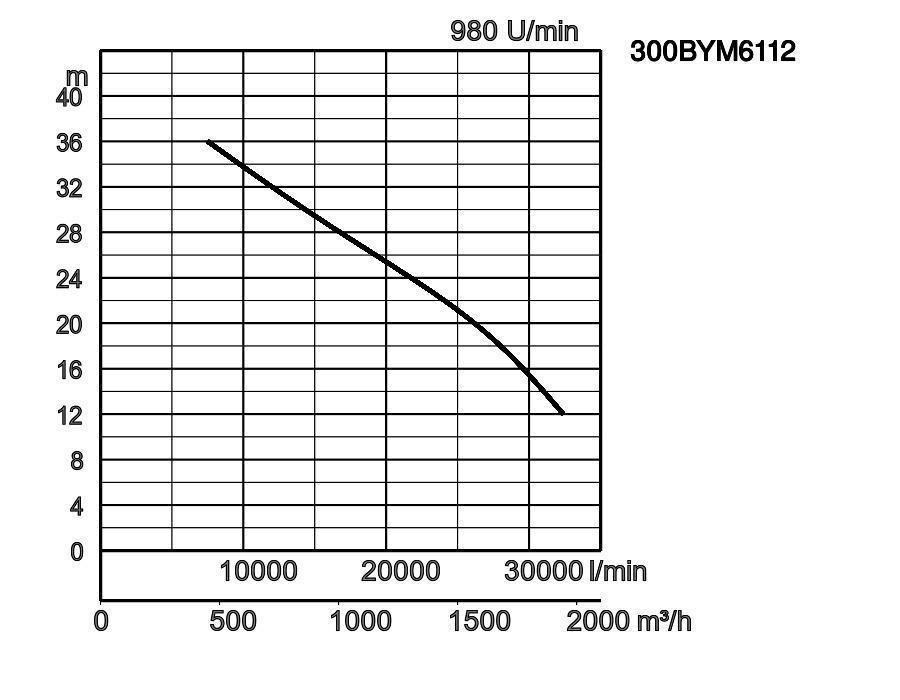

| 300BYM6112 | TOS300BYM6112 |
7
|
300 | 112 | 3 | 960 | 36,2 | 32500 | stern/dreieck | 1601,0 | 1601,0 | 150 |

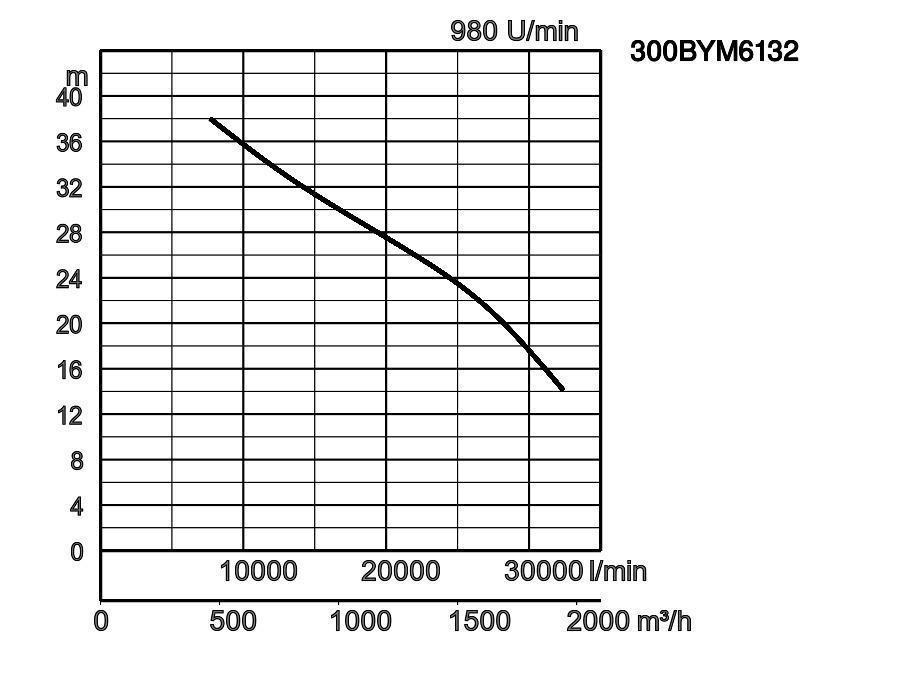

| 300BYM6132 | TOS300BYM6132 |
8
|
300 | 132 | 3 | 960 | 38,0 | 32500 | stern/dreieck | 1830,0 | 1830,0 | 150 |

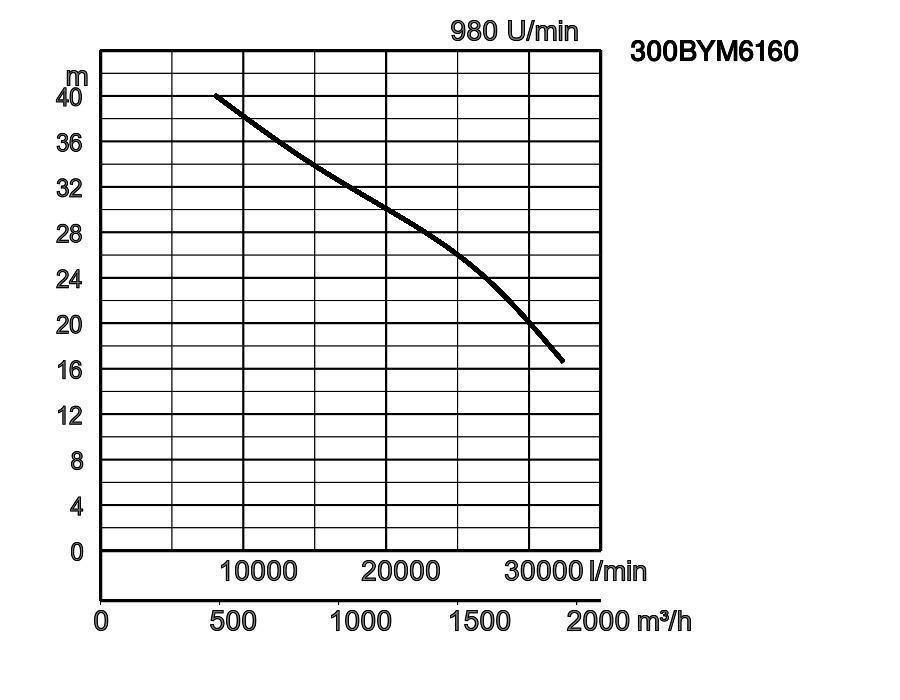

| 300BYM6160 | TOS300BYM6160 |
9
|
300 | 160 | 3 | 960 | 40,1 | 32500 | stern/dreieck | 1980,0 | 1980,0 | 150 |
300BYM640.5_0.pdf
| ø Druckstutzen | 300mm | |||
|---|---|---|---|---|
| Fördermedium | Art des Mediums | Kommunales Abwasser | ||
| Temperatur | 0-40°C | |||
| Pumpe | Komponenten | Laufrad | Zweikanalrad geschlossen | |
| Wellendichtung | Doppelte Gleitringdichtung | |||
| Lager | Gekapselte Kugellager, wartungsfrei | |||
| Material | Laufrad | Grauguß GG25 | ||
| Gehäuse | Grauguß GG25 | |||
| Wellendichtung | Siliziumkarbid, obere im Ölbad | |||
| Schleißring | Bronze | |||
| Motor | Phasen / Spannung | 3-phasig/ 400V/ 50Hz/ Stern-Dreieck-Start | ||
| Typ, Pole | Induktionsmotor, 6-polig, trocken, IP68 | |||
| Motorschutz (eingebaut) | Thermofühler in Wicklung | |||
| Isolierung | Schutzklasse H | |||
| Schmierung | Turbinenöl (ISO VG32) | |||
| Material | Gehäuse | Grauguß GG25 | ||
| Welle | Rostfreier Stahl DIN 1.4021 | |||
| Kabel | Gummi, H07RN8-F | |||
| Druckanschluß | Flansch DIN/ANSI DN300 (PN10) | |||
| Optionales Zubehör | Kupplungsfuß "TOS" (Rohrhalterung, Kupplungsfuß, Kette) / Auslaßbogen und Ständer für freistehenden Typ | |||
Abmessungen in mm:
-
-
- 300BYM640.5
- 300BYM649.5
- 300BYM658
- 300BYM668.5
- 300BYM682
- 300BYM698
- 300BYM6112
- 300BYM6132
- 300BYM6160
W1: Minimale Wasserhöhe
| Modell | A | B | B1 | C | C1 | DN1 | DN2 | DN3 | F1 | F2 | F3 | G | H | J1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 300BYM640.5 | 1463 | 1100 | 630 | 915 | 386 | 300 | 350 | 300 | - | - | - | 1000 | 1880 | 527 |
| 300BYM649.5 | 1593 | 1100 | 630 | 915 | 386 | 300 | 350 | 300 | - | - | - | 1000 | 1880 | 527 |
| 300BYM658 | 1593 | 1100 | 630 | 915 | 386 | 300 | 350 | 300 | - | - | - | 1000 | 1880 | 527 |
| 300BYM668.5 | 1773 | 1100 | 630 | 915 | 386 | 300 | 350 | 300 | - | - | - | 1000 | 1880 | 527 |
| 300BYM682 | 1773 | 1100 | 630 | 915 | 386 | 300 | 350 | 300 | - | - | - | 1000 | 1880 | 527 |
| 300BYM698 | 1773 | 1200 | 700 | 1022 | 443 | 300 | 350 | 300 | - | - | - | 1000 | 1970 | 527 |
| 300BYM6112 | 1773 | 1220 | 700 | 1022 | 443 | 300 | 350 | 300 | - | - | - | 1000 | 1970 | 527 |
| 300BYM6132 | 2090 | 1220 | 700 | 1022 | 443 | 300 | 350 | 300 | - | - | - | - | - | - |
| 300BYM6160 | 2090 | 1220 | 700 | 1022 | 443 | 300 | 350 | 300 | - | - | - | - | - | - |
Bitte beachten: Auslaßbogen, Kupplungsfuß und Stehfüße sind Zubehör und müssen separat bestellt werden.
Abmessungen - Ausführung mit Führungsrohren in mm:
| Modell | A | B | B1 | C | C1 | D | DN1 | DN2 | E |
|---|---|---|---|---|---|---|---|---|---|
| 300BYM640.5 | 1463 | 1100 | 630 | 915 | 386 | 1946 | 300 | 350 | 145 |
| 300BYM649.5 | 1593 | 1100 | 630 | 915 | 386 | 1946 | 300 | 350 | 145 |
| 300BYM658 | 1593 | 1100 | 630 | 915 | 386 | 1946 | 300 | 350 | 145 |
| 300BYM668.5 | 1773 | 1100 | 630 | 915 | 386 | 1946 | 300 | 350 | 145 |
| 300BYM682 | 1773 | 1100 | 630 | 915 | 386 | 1946 | 300 | 350 | 145 |
| 300BYM698 | 1773 | 1200 | 700 | 1022 | 443 | 2066 | 300 | 350 | 145 |
| 300BYM6112 | 1773 | 1220 | 700 | 1022 | 443 | 2066 | 300 | 350 | 145 |
| 300BYM6132 | 2090 | 1220 | 700 | 1022 | 443 | 2066 | 300 | 350 | 145 |
| 300BYM6160 | 2090 | 1220 | 700 | 1022 | 443 | 2066 | 300 | 350 | 145 |
-
-
- 300BYM640.5
- 300BYM649.5
- 300BYM658
- 300BYM668.5
- 300BYM682
- 300BYM698
- 300BYM6112
- 300BYM6132
- 300BYM6160
W1: Minimale Wasserhöhe
