100BPZ | 400V / 50Hz

Kanallaufrad_offen

Abwassertauchpumpe für kommunales und industrielles Abwasser. Alle Pumpen dieser Serie sind standardgemäß mit einem Leckagesensor und einem Kühlmantel ausgestattet und können konstruktiv sowohl in Trocken- als auch in Nassaufstellung betrieben werden. Explosionsgeschütze Ausführung optional erhältlich.

100BPZ | 400V / 50Hz
Kurve_U.jpg Kurve_U.jpg
ModellFarbcode LeistungskurveAuslaß mmNennleistung kWPhasenU/minFörderhöhe max. mFördermenge max. l/minStartmethodeTrockengewicht kg *freier Durchgang mm
freistehendmit Rohrführungfreistehendmit Rohrführung

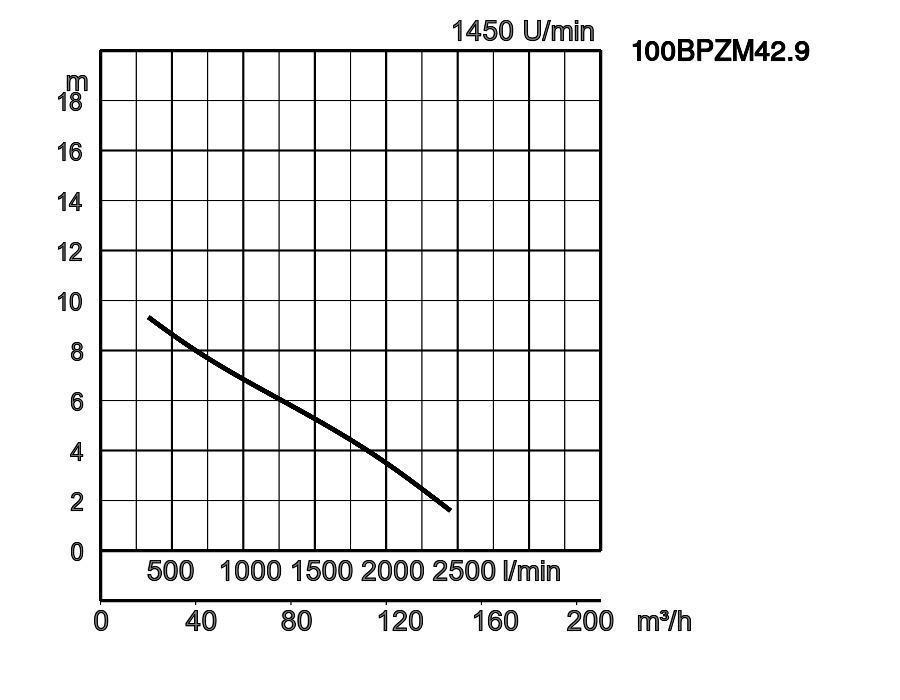

100BPZM42.9 TOS100BPZM42.9 100 2,9 3 1450 9,2 2448 direkt 138,0 138,0 100

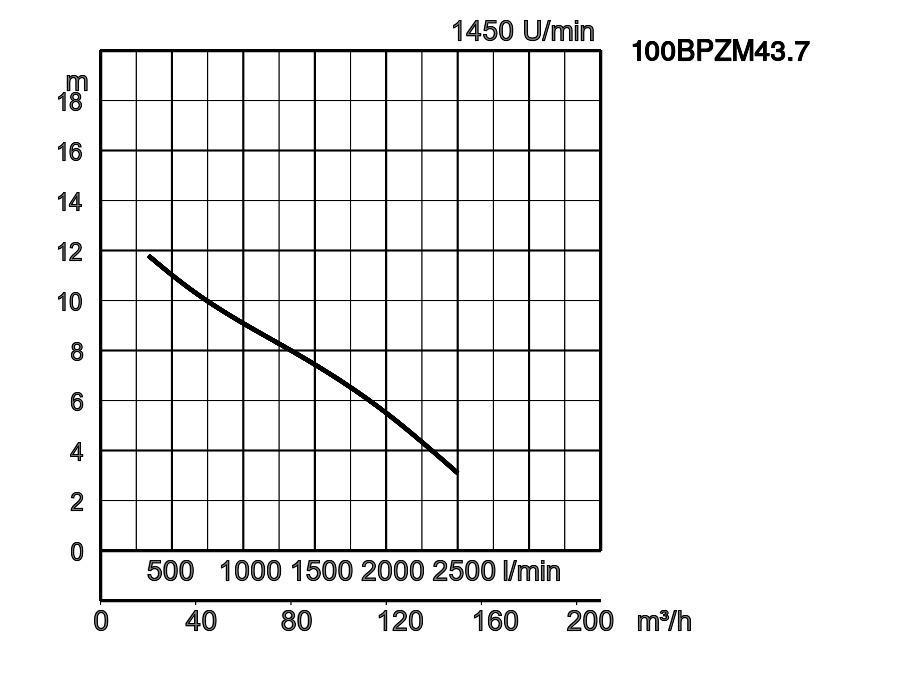

100BPZM43.7 TOS100BPZM43.7 100 3,7 3 1450 11,7 2500 stern/dreieck 138,0 138,0 100

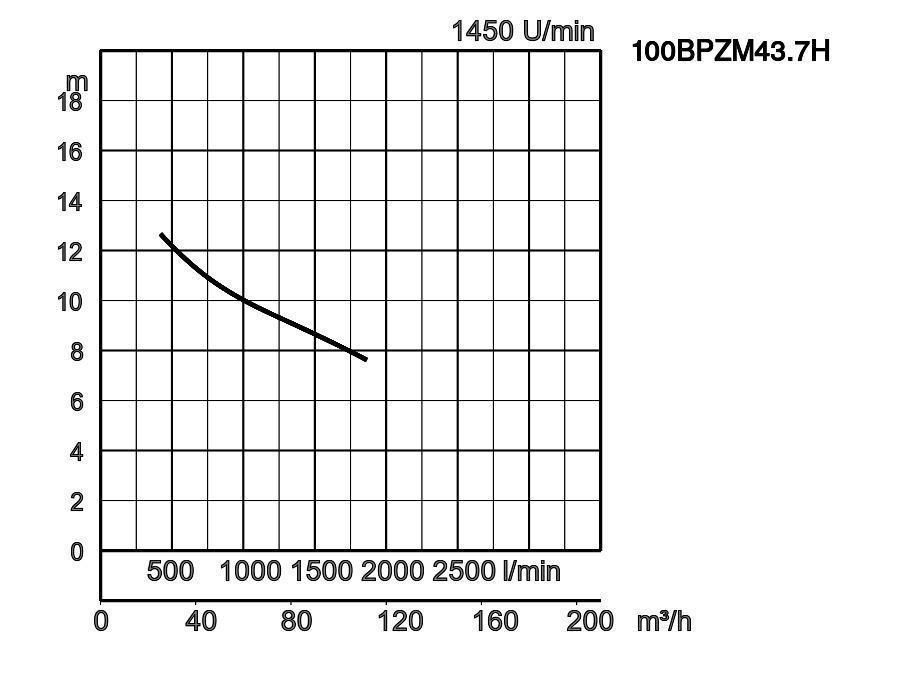

100BPZM43.7H TOS100BPZM43.7H 100 3,7 3 1450 12,6 1863 stern/dreieck 142,0 142,0 100

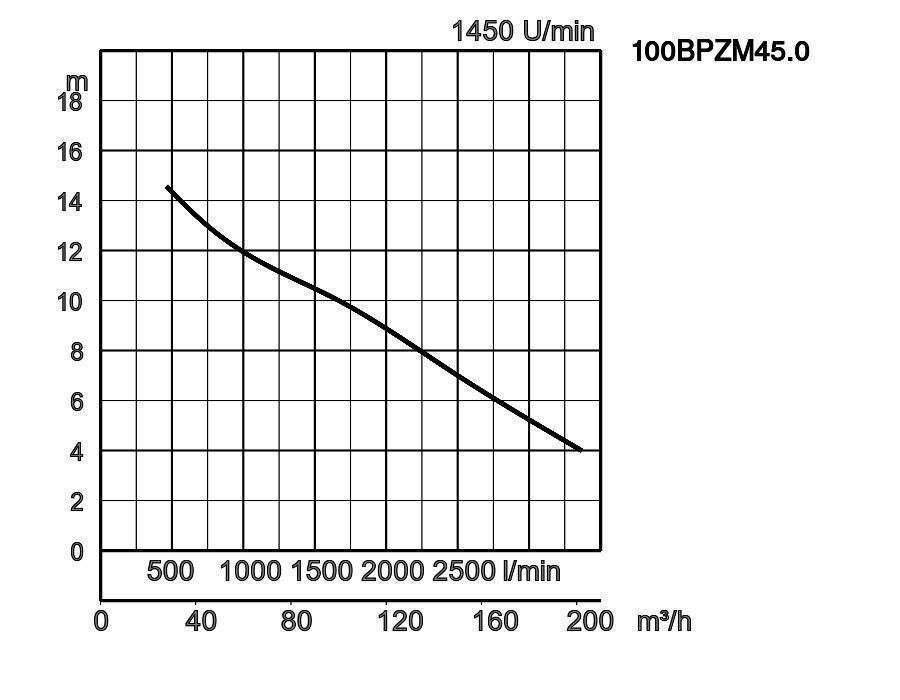

100BPZM45.0 TOS100BPZM45.0 100 5,0 3 1450 14,4 3367 stern/dreieck 142,0 142,0 100

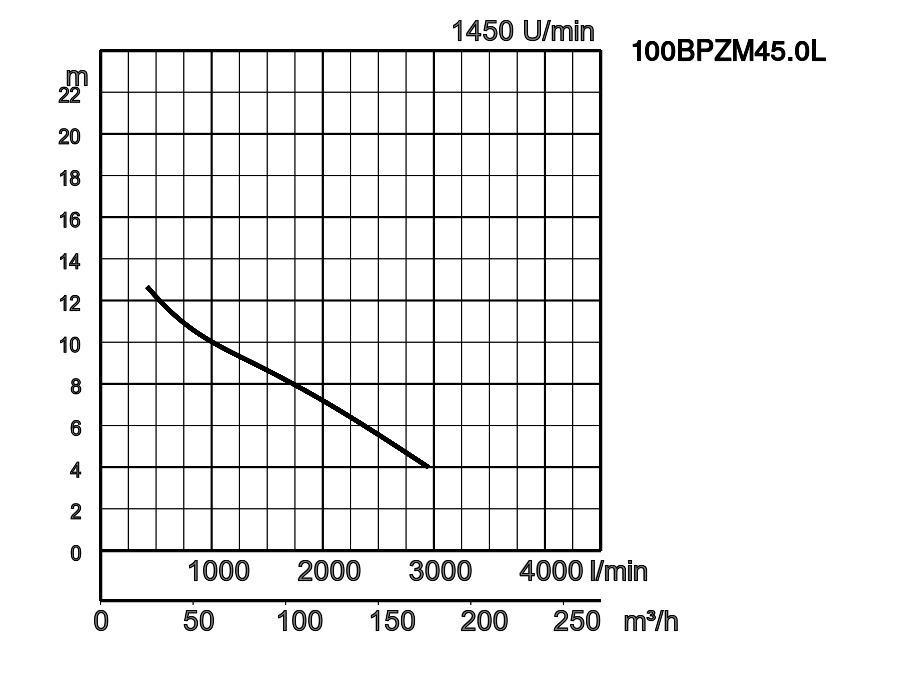

100BPZM45.0L TOS100BPZM45.0L 100 5,0 3 1450 12,6 2950 stern/dreieck 142,0 142,0 100

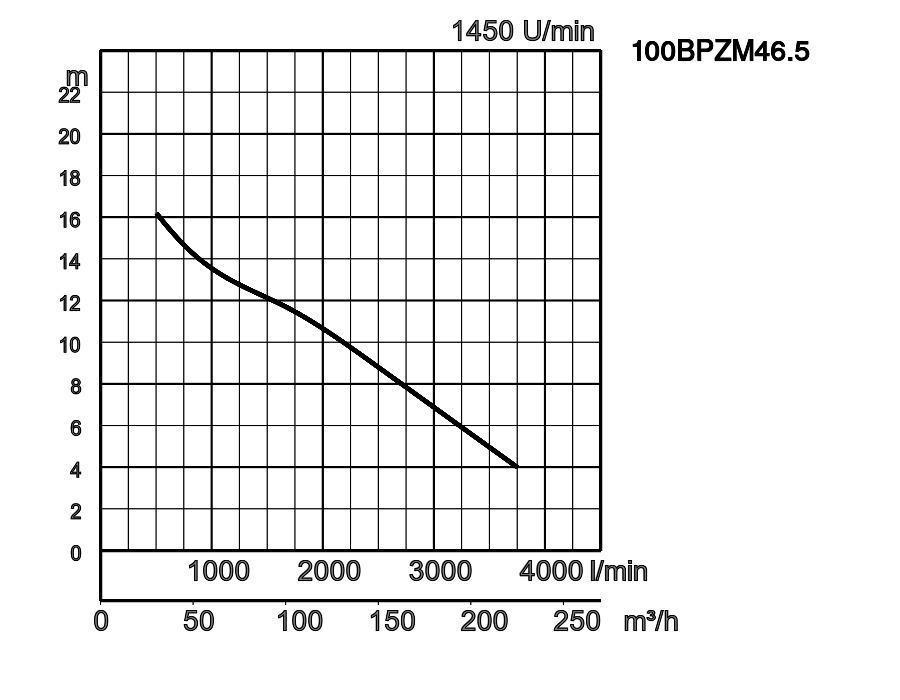

100BPZM46.5 TOS100BPZM46.5 100 6,5 3 1450 16,3 3750 stern/dreieck 160,0 160,0 100

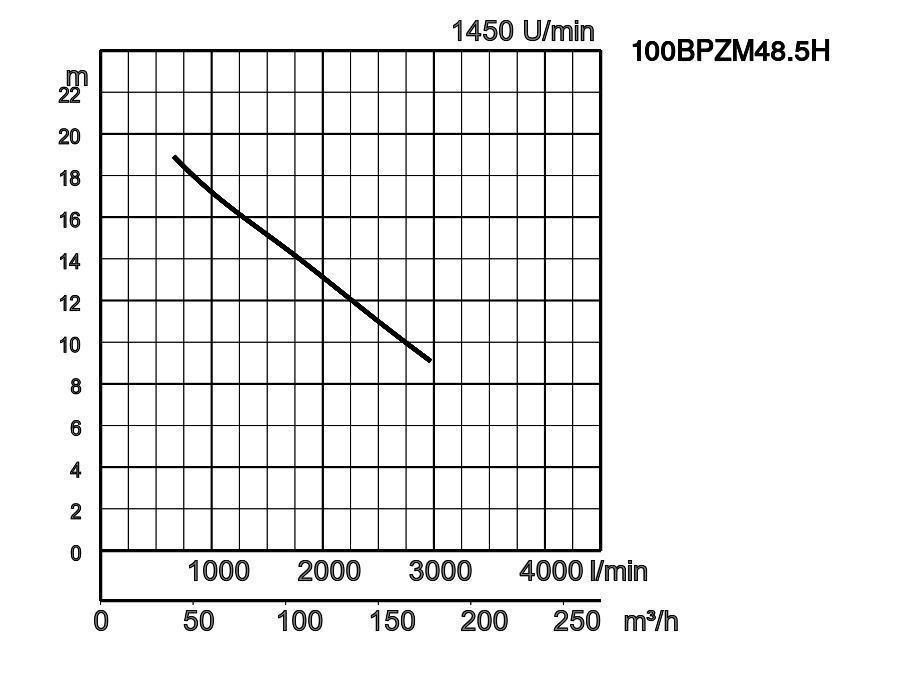

100BPZM48.5H TOS100BPZM48.5H 100 8,5 3 1450 18,9 2970 stern/dreieck 192,0 184,0 100
ø Druckstutzen 100mm
Fördermedium Temperatur 0-40°C
Art des Mediums Kommunales Abwasser
Pumpe Komponenten Laufrad Einkanalrad geschlossen
Wellendichtung Doppelte Gleitringdichtung
Lager Gekapselte Kugellager, wartungsfrei
Material Laufrad Grauguß GG25
Gehäuse Grauguß GG25
Wellendichtung Siliziumkarbid, obere im Ölbad
Schleißring Bronze
Motor Schmierung Turbinenöl (ISO VG32)
Motorschutz (eingebaut) Thermofühler in Wicklung
Typ, Pole Induktionsmotor, 4-polig, trocken, IP68
Isolierung Schutzklasse H
Phasen / Spannung 3-phasig/ 400V/ 50Hz/ Stern-Dreieck-Start
Material Gehäuse Grauguß GG25
Welle Rostfreier Stahl DIN 1.4104
Kabel Gummi, 10m H07RN8-F
Druckanschluß Flansch DIN/ANSI DN100 (PN10)
Optionales Zubehör Kupplungsfuß "TOS" (Rohrhalterung, Kupplungsfuß, Kette) / Auslaßbogen und Ständer für freistehenden Typ

Abmessungen in mm:

  • 100BPZM42.9
  • 100BPZM43.7
  • 100BPZM43.7H
  • 100BPZM45.0L
  • 100BPZM45.0
  • 100BPZM46.5
  • 100BPZM48.5H

W1: Minimale Wasserhöhe
ModellABB1CC1DN1DN2DN3F1F2F3GHJ1
100BPZM42.97654222653311551001004"---395642122
100BPZM43.77654222653311551001004"---395642122
100BPZM43.7H7614602803421551001004"---450684122
100BPZM45.07614602803421551001004"---450684122
100BPZM45.0L7614602803421551001004"---450684122
100BPZM46.58314602803421551001004"---450684122
100BPZM48.5H8445853454572251001504"---450764122


Bitte beachten: Auslaßbogen, Kupplungsfuß und Stehfüße sind Zubehör und müssen separat bestellt werden.

Abmessungen - Ausführung mit Führungsrohren in mm:

ModellABB1CC1DDN1DN2E
100BPZM42.9765422265331155846100100117
100BPZM43.7765422265331155846100100117
100BPZM43.7H761460280342155884100100120
100BPZM45.0761460280342155884100100120
100BPZM45.0L761460280342155884100100120
100BPZM46.5831460280342155884100100120
100BPZM48.5H8445853454572251009100150120
  • 100BPZM42.9
  • 100BPZM43.7
  • 100BPZM43.7H
  • 100BPZM45.0L
  • 100BPZM45.0
  • 100BPZM46.5
  • 100BPZM48.5H

W1: Minimale Wasserhöhe
