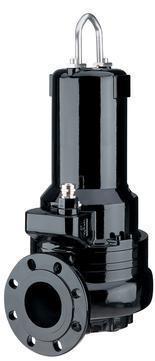

80BYZ | 400V / 50Hz

Kanallaufrad_offen

Ein geschlossenes Einkanallaufrad stellt sicher, daß verschmutztes und schlammhaltiges Abwasser mit festen und langfaserigen Anteilen effizient und verstopfungsfrei befördert wird.

80BYZ | 400V / 50Hz

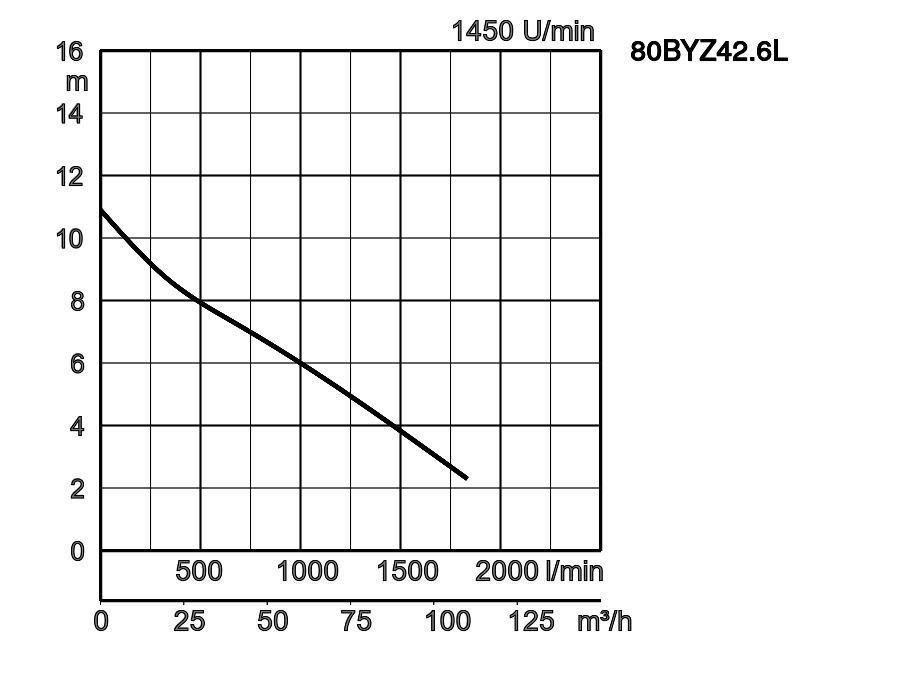

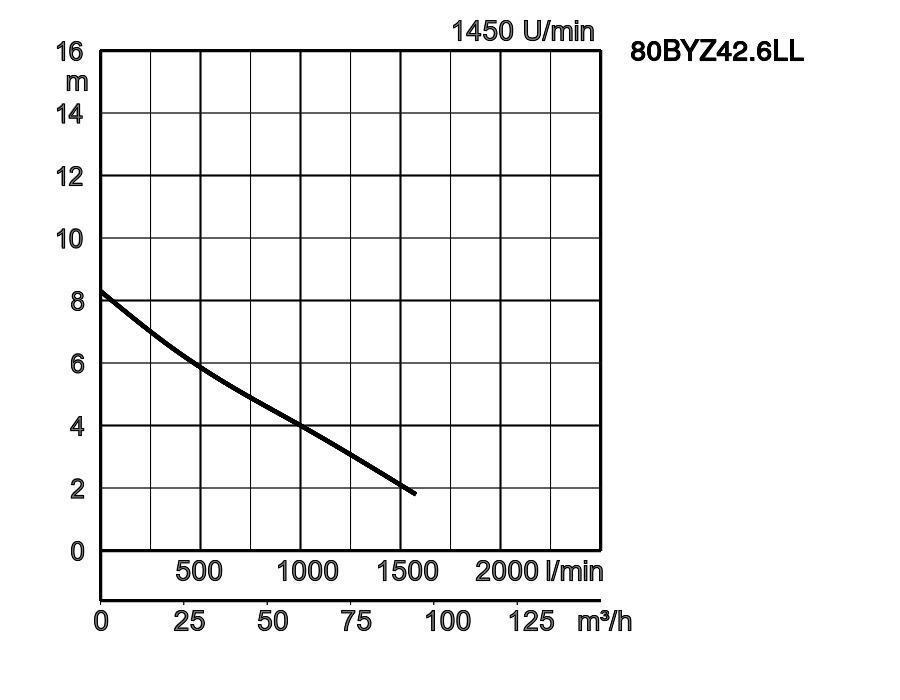

Kurve_U.jpg Kurve_U.jpg
ModellFarbcode LeistungskurveAuslaß mmNennleistung kWPhasenU/minFörderhöhe max. mFördermenge max. l/minStartmethodeTrockengewicht kg *freier Durchgang mm
freistehendmit Rohrführungfreistehendmit Rohrführung
80BYZ41.3 TOS80BYZ41.3 80 1,3 3 1450 7,0 1467 direkt 74,0 74,0 80
80BYZ42.6LL TOS80BYZ42.6LL 80 2,6 3 1450 8,3 1576 direkt 80,0 80,0 80
80BYZ42.6L TOS80BYZ42.6L 80 2,6 3 1450 10,9 1833 direkt 82,0 82,0 80
80BYZ42.6 TOS80BYZ42.6 80 2,6 3 1450 12,6 2000 direkt 82,0 82,0 80
80BYZ42.9 TOS80BYZ42.9 80 2,9 3 1450 12,4 2366 direkt 117,0 117,0 80
80BYZ43.7 TOS80BYZ43.7 80 3,7 3 1450 14,4 2583 stern/dreieck 121,0 121,0 80
80BYZ43.7H TOS80BYZ43.7H 80 3,7 3 1450 16,1 1445 stern/dreieck 121,0 121,0 80
80BYZ45.0 TOS80BYZ45.0 80 5,0 3 1450 16,1 2817 stern/dreieck 131,0 131,0 80
80BYZ46.5 TOS80BYZ46.5 80 6,5 3 1450 18,0 3067 stern/dreieck 134,0 134,0 80
ø Druckstutzen 80mm
Fördermedium Temperatur 0-40°C
Art des Mediums Kommunales Abwasser
Pumpe Komponenten Laufrad Einkanalrad geschlossen
Wellendichtung Doppelte Gleitringdichtung
Lager Gekapselte Kugellager, wartungsfrei
Material Laufrad Grauguß GG25
Gehäuse Grauguß GG25
Wellendichtung Siliziumkarbid, obere im Ölbad
Schleißring Bronze
Motor Schmierung Turbinenöl (ISO VG32)
Motorschutz (eingebaut) Thermofühler in Wicklung
Typ, Pole Induktionsmotor, 4-polig, trocken, IP68
Isolierung Schutzklasse H
Phasen / Spannung 3-phasig/ 400V/ 50Hz/ Direktstart, 3-phasig/ 400V/ 50Hz/ Stern-Dreieck-Start
Material Gehäuse Grauguß GG25
Welle Rostfreier Stahl DIN 1.4104
Kabel Gummi, H07RN8-F
Druckanschluß Flansch DIN/ANSI DN80 (PN10)
Optionales Zubehör Kupplungsfuß "TOS" (Rohrhalterung, Kupplungsfuß, Kette) / Auslaßbogen und Ständer für freistehenden Typ

Abmessungen in mm:

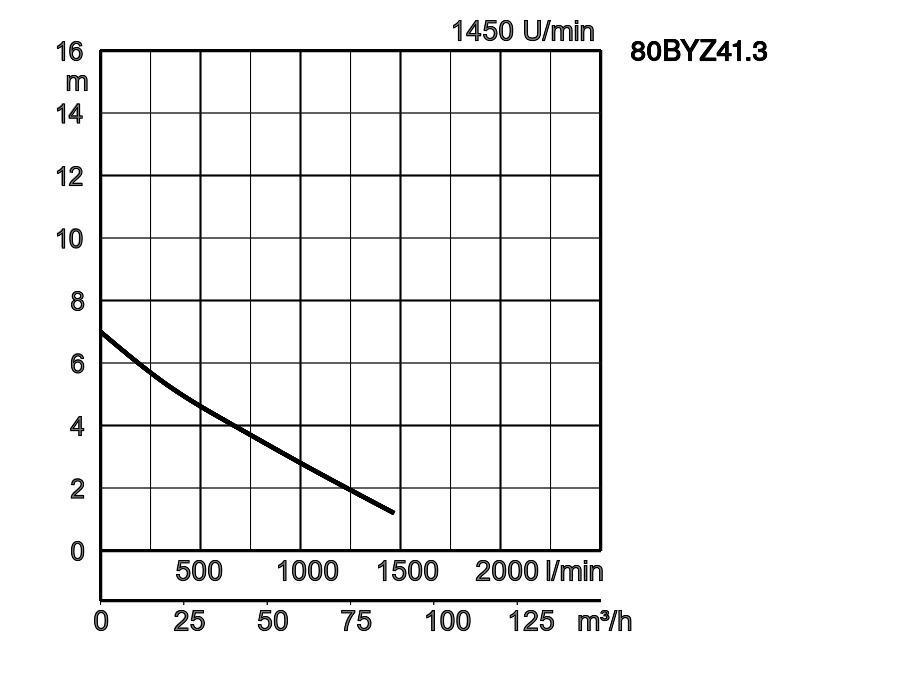

  • 80BYZ41.3

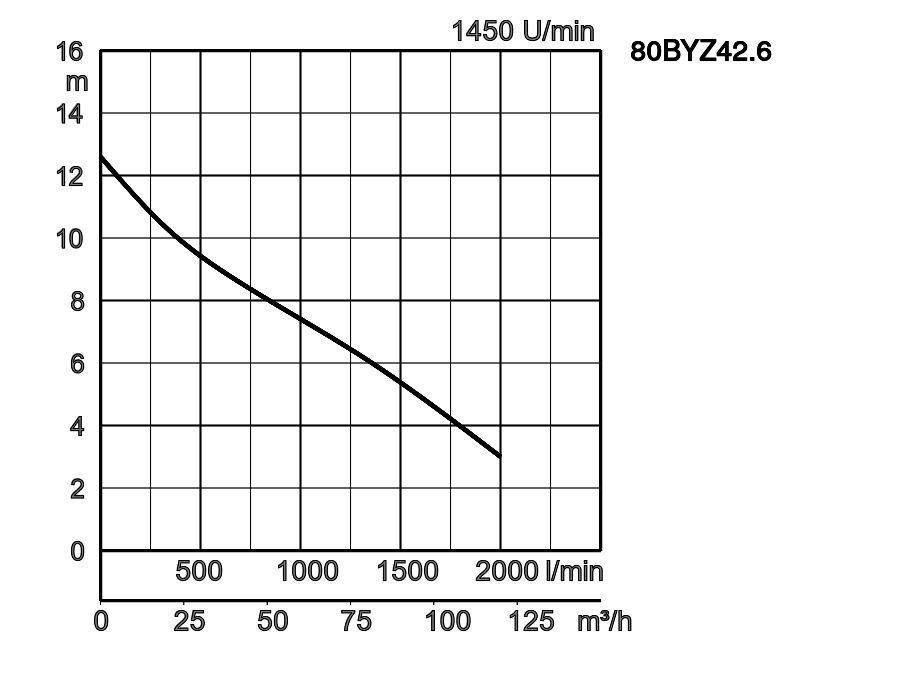

  • 80BYZ42.6

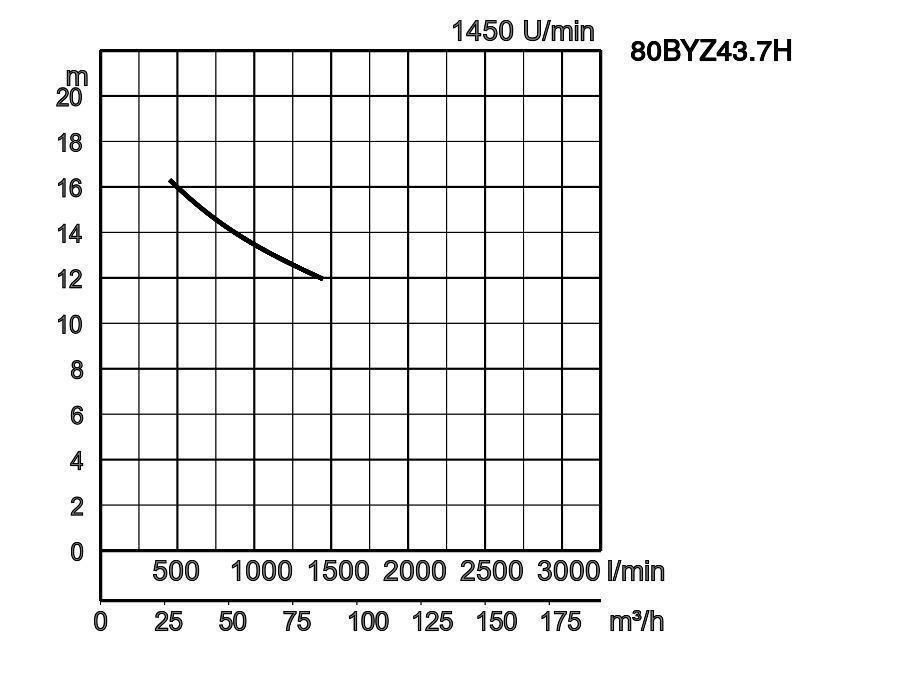

  • 80BYZ43.7H

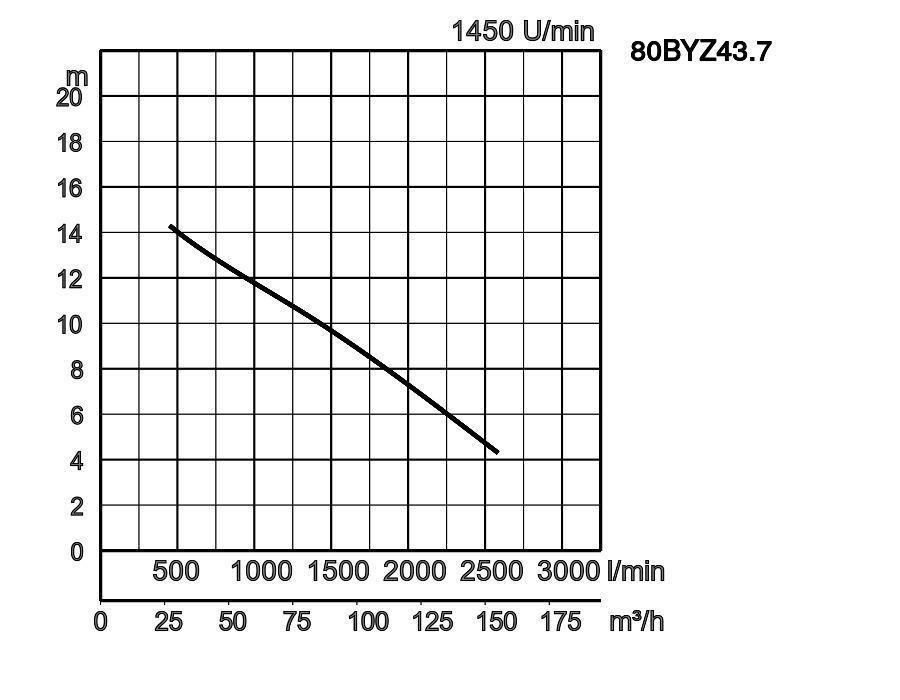

  • 80BYZ43.7

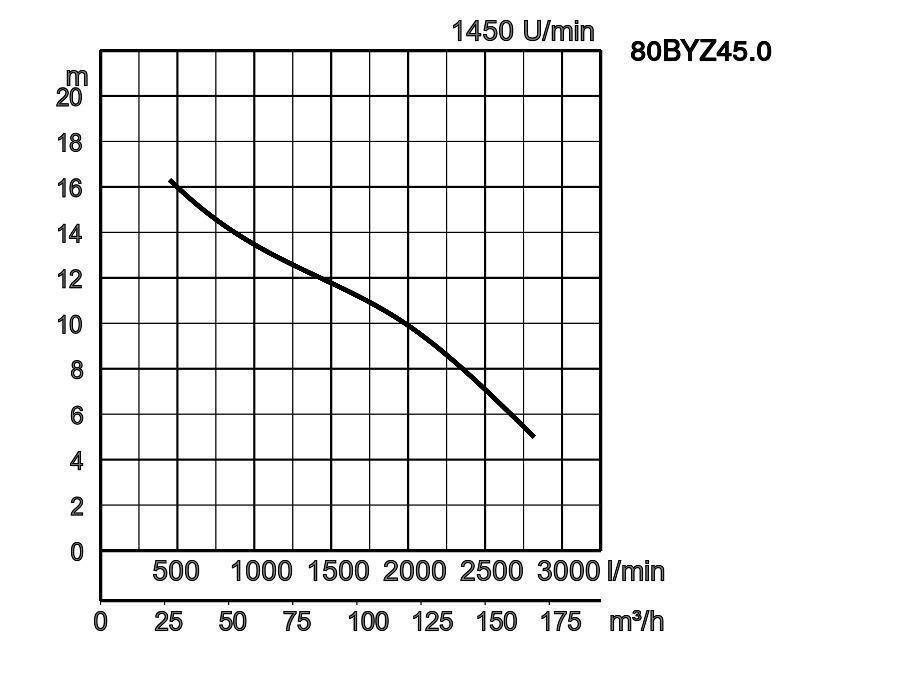

  • 80BYZ45.0

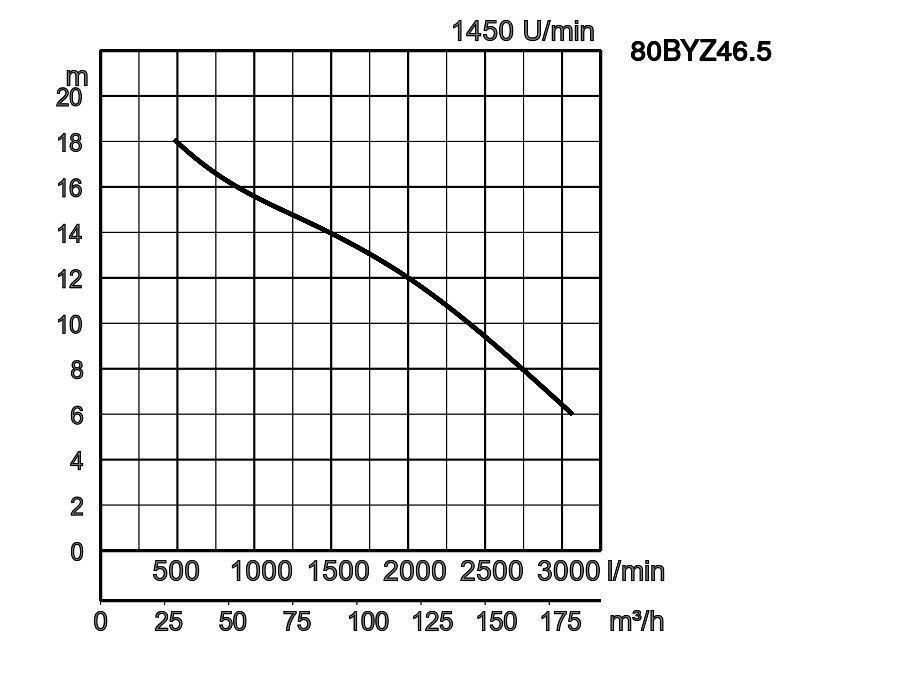

  • 80BYZ46.5
  • 80BYZ42.6L
  • 80BYZ42.6LL

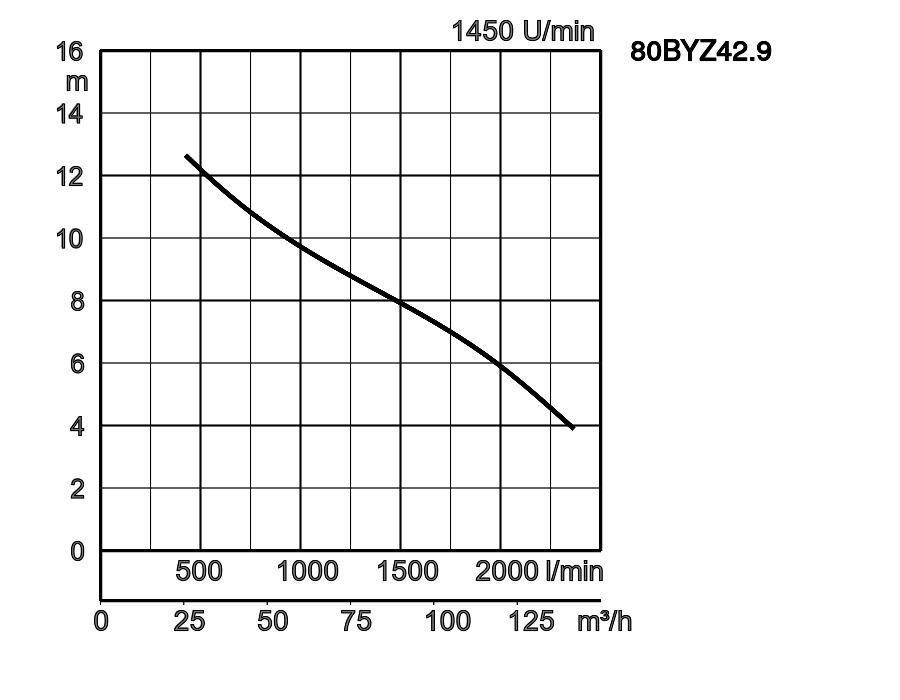

  • 80BYZ42.9

W1: Minimale Wasserhöhe
ModellABB1CC1DN1DN2DN3F1F2F3GHJ1
80BYZ41.3517360200305145801003"---395578137
80BYZ42.6LL554360200305145801003"---395578137
80BYZ42.6L554360200305145801003"---395578137
80BYZ42.6554360200305145801003"---395578137
80BYZ42.9692460280357163801003"---395658137
80BYZ43.7692460280357163801003"---395658137
80BYZ43.7H692460280357163801003"---395658137
80BYZ45.0765460280357163801003"---395658137
80BYZ46.5765460280357163801003"---395658137


Bitte beachten: Auslaßbogen, Kupplungsfuß und Stehfüße sind Zubehör und müssen separat bestellt werden.

Abmessungen - Ausführung mit Führungsrohren in mm:

ModellABB1CC1DDN1DN2E
80BYZ41.35173602003051457278010097
80BYZ42.6LL5543602003051457278010097
80BYZ42.6L5543602003051457278010097
80BYZ42.65543602003051457278010097
80BYZ42.96924602803571638278010090
80BYZ43.76924602803571638278010090
80BYZ43.7H6924602803571638278010090
80BYZ45.07654602803571638278010090
80BYZ46.57654602803571638278010090
  • 80BYZ41.3
  • 80BYZ42.6
  • 80BYZ43.7H
  • 80BYZ43.7
  • 80BYZ45.0
  • 80BYZ46.5
  • 80BYZ42.6L
  • 80BYZ42.6LL
  • 80BYZ42.9

W1: Minimale Wasserhöhe
